Retirar a variabilidade da máquina de teste da equação de teste de material é fundamental para o sucesso de todo laboratório de teste. Entendemos como é importante que os engenheiros de testes se sintam confiantes em relação a suas medidas de deslocamento. Para ajudá-lo a minimizar a variabilidade da máquina, a MTS recomenda a calibração anual de deslocamento para padrões rastreáveis.
O transdutor de deslocamento variável linear (LVDT) tem sido há muito tempo um dispositivo de calibração de deslocamento preferido para sistemas de teste de material. Em geral e durante um longo período de tempo, a indústria de testes tendeu simplesmente a aceitar que os LVDTs não são tão lineares ou repetíveis como outros transdutores de medição dentro do sistema de teste. Os LVDTs são propensos a um maior desempenho de não-linearidade em diferentes porções de seus cursos do que os transdutores de strain gage típicos. Isto significa que iniciar o mesmo teste a partir de diferentes posições do atuador e da travessa induzirá alguma ligeira variabilidade no feedback do deslocamento bruto. A maioria dos LVDT comercialmente disponíveis não atende consistentemente aos requisitos de linearidade da MTS em toda o intervalo de 2% a 100%.
A MTS emprega a calibração de deslocamento para resolver esta questão de não-linearidade, e agora utiliza o padrão ASTM E2309.
Publicada pela primeira vez em 2005, a ASTM E2309 verifica os LVDTs e outros dispositivos de medição de deslocamento usados em sistemas de teste de material. Os principais atributos da ASTM E2309 produzem dados que irão incutir maior confiança em suas medidas de deslocamento.

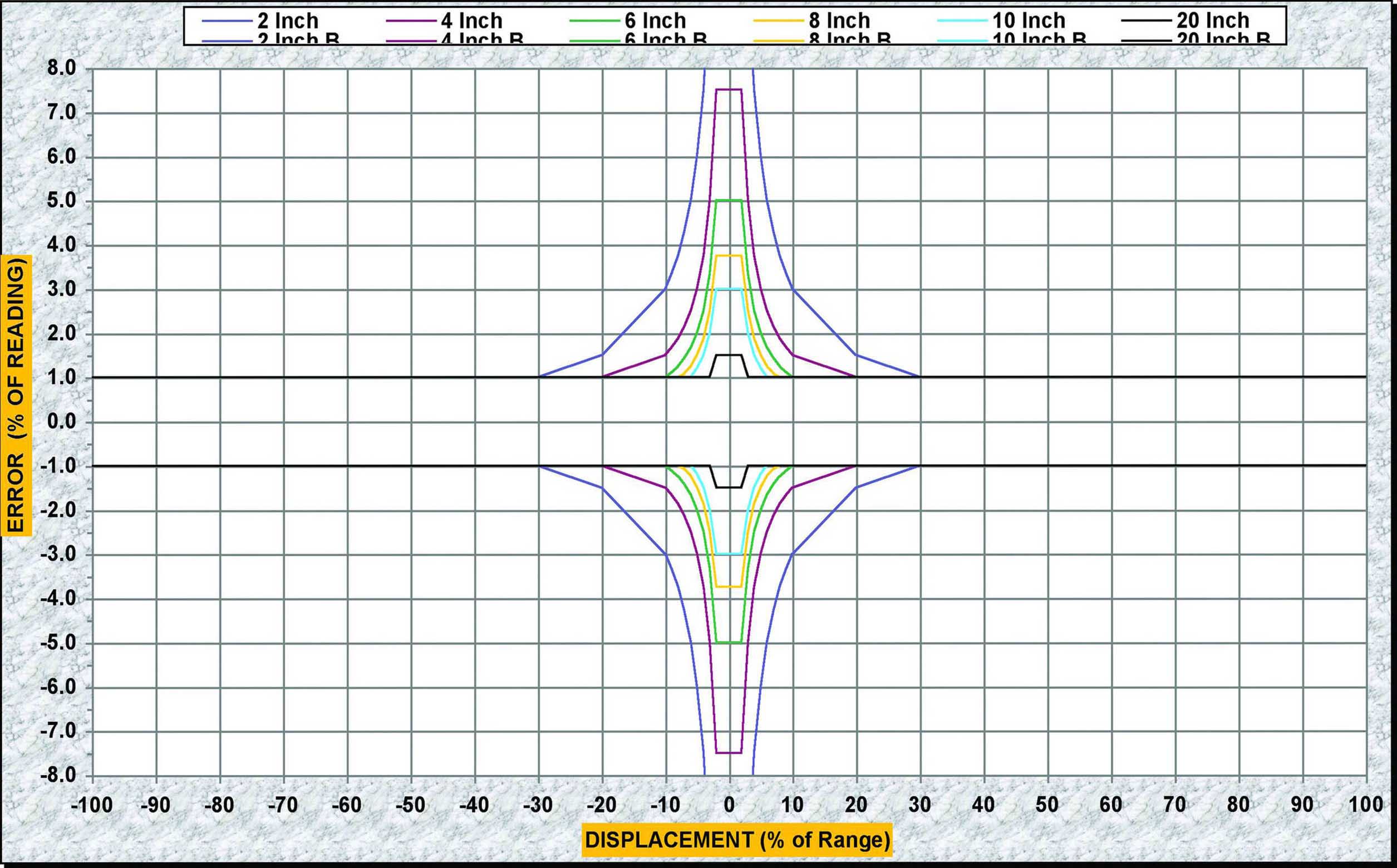

Como a ASTM E2309 melhora a precisão? Ela fornece um método para classificar o desempenho de diferentes porções do intervalo físico, bem como a classificação de todo o intervalo. A norma ASTM E2309 requer duas séries de dados, ajudando a capturar a variação dentro das séries e validar a repetibilidade da medição. Cada classificação oferece critério de erro relativo em porcentagem de deslocamento, mais um erro fixo permitido para medições próximas a zero. Além disso, quatro níveis de classificação de precisão dentro da ASTM E2309 fornecem uma referência consistente para a medição de deslocamento, juntamente com os meios para estabelecer requisitos específicos de classificação de precisão.
A vantagem do serviço de calibração da MTS

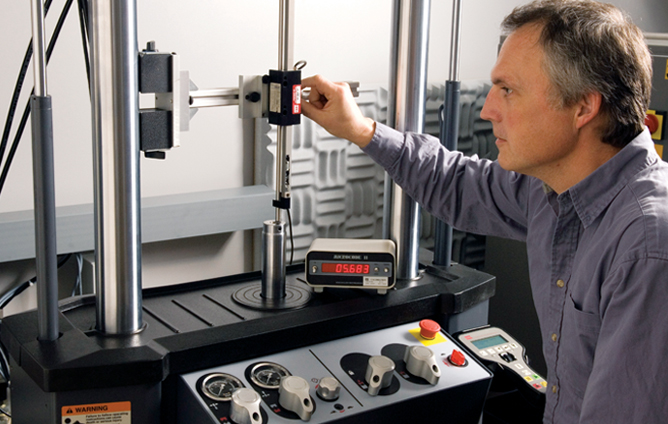

Os engenheiros de serviço de campo da MTS executam a calibração de ponta a ponta. Esta calibração de campo em nível de sistema envolve todos os componentes do sistema - transdutor, cabos, condicionadores e controladores. Quando todos os elementos são avaliados como uma unidade, a incerteza considerável é eliminada. Entre em contato conosco para saber mais sobre como as Soluções de Calibração MTS podem beneficiar seus testes.
O transdutor de deslocamento variável linear (LVDT) tem sido há muito tempo um dispositivo de calibração de deslocamento preferido para sistemas de teste de material. Em geral e durante um longo período de tempo, a indústria de testes tendeu simplesmente a aceitar que os LVDTs não são tão lineares ou repetíveis como outros transdutores de medição dentro do sistema de teste. Os LVDTs são propensos a um maior desempenho de não-linearidade em diferentes porções de seus cursos do que os transdutores de strain gage típicos. Isto significa que iniciar o mesmo teste a partir de diferentes posições do atuador e da travessa induzirá alguma ligeira variabilidade no feedback do deslocamento bruto. A maioria dos LVDT comercialmente disponíveis não atende consistentemente aos requisitos de linearidade da MTS em toda o intervalo de 2% a 100%.
A MTS emprega a calibração de deslocamento para resolver esta questão de não-linearidade, e agora utiliza o padrão ASTM E2309.
Publicada pela primeira vez em 2005, a ASTM E2309 verifica os LVDTs e outros dispositivos de medição de deslocamento usados em sistemas de teste de material. Os principais atributos da ASTM E2309 produzem dados que irão incutir maior confiança em suas medidas de deslocamento.
Como a ASTM E2309 melhora a precisão? Ela fornece um método para classificar o desempenho de diferentes porções do intervalo físico, bem como a classificação de todo o intervalo. A norma ASTM E2309 requer duas séries de dados, ajudando a capturar a variação dentro das séries e validar a repetibilidade da medição. Cada classificação oferece critério de erro relativo em porcentagem de deslocamento, mais um erro fixo permitido para medições próximas a zero. Além disso, quatro níveis de classificação de precisão dentro da ASTM E2309 fornecem uma referência consistente para a medição de deslocamento, juntamente com os meios para estabelecer requisitos específicos de classificação de precisão.
A vantagem do serviço de calibração da MTS
Os engenheiros de serviço de campo da MTS executam a calibração de ponta a ponta. Esta calibração de campo em nível de sistema envolve todos os componentes do sistema - transdutor, cabos, condicionadores e controladores. Quando todos os elementos são avaliados como uma unidade, a incerteza considerável é eliminada. Entre em contato conosco para saber mais sobre como as Soluções de Calibração MTS podem beneficiar seus testes.
