Soluções de Teste de Fadiga MTS para pás de turbina eólica
Aplicar carga cíclica de um e dois eixos às pás e subcomponentes de turbinas eólicas em escala real em frequências ressonantes para atender às exigências de teste de fadiga da Especificação Técnica 61400-23 da International Electrotechnical Commission (IEC). A oferta da MTS inclui duas soluções complementares: o rápido e poderoso Ground-coupled Resonance Excitation (GREX) e o flexível e eficiente Sistema de Inertial Resonance Excitation (IREX).
Aplicações
Corpos de prova de teste
Principais recursos do produto
Integrado / Sincronizado
Os controles de última geração, aquisição de dados e software aplicativo compreendem um ambiente de teste e simulação eficiente e de alta fidelidade.
Versátil
Configurável para teste de fadiga por ressonância em pá flap-wise, edge-wise e dual-axis
Operação Eficiente
Possui controle automatizado dos níveis finais de teste e frequência de teste
Durável / Confiável
Integra atuadores de teste MTS com classificação de fadiga, giradores e ferragens de montagem
Visão geral técnica

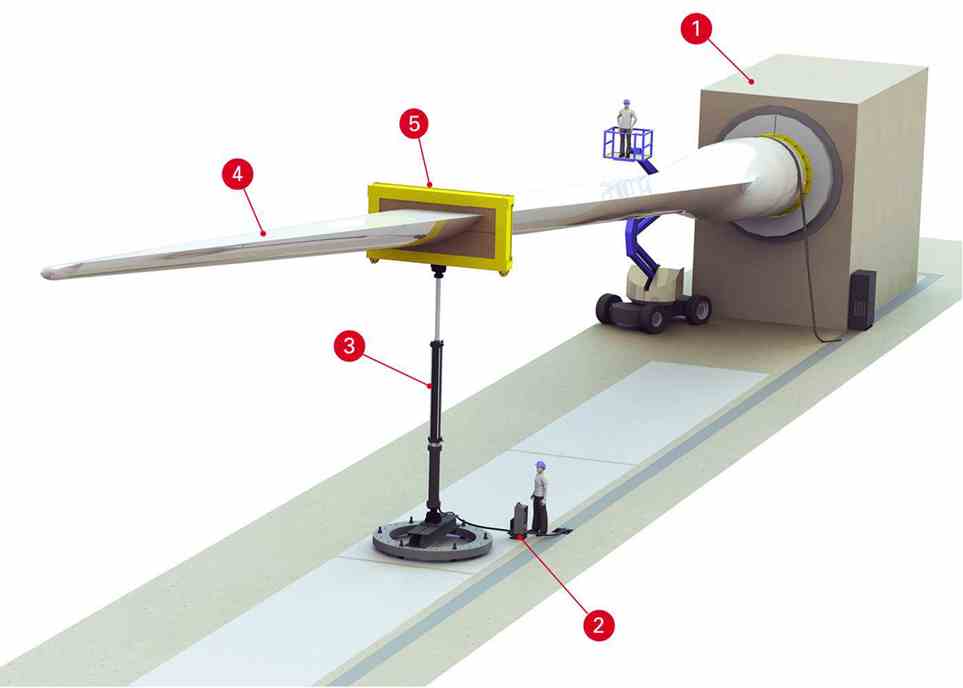

Diagrama
- Bloco de Reação
- Coletor de serviço hidráulico
- Sistema Ground Resonance Excitation (GREX)
- Corpo de prova de pá de turbina eólica
- Dispositivo de Carregamento
|
Especificações Padrão do GREX 50 |
|
|
Capacidade de Força |
50 kN |
|
Comprimento do atuador |
5,67 m no meio do curso |
|
Curso |
1.75 m |
|
Velocidade |
2,5 m/seg (@25kN força) |
|
Servoválvula |
450 lpm |
|
|
|
|
Opções especiais |
|
|
Tubo de extensão |
Extensão de até 3m |
|
Sistema Hidráulico |
260 lpm (mínimo recomendado) |
|
Acumulação necessária |
75 L Pressão / 37,75 L Retorno (recomendado) |
|
Especificações Padrão do GREX 100 |
|
|
Capacidade de Força |
100 kN |
|
Comprimento do atuador |
5,67 m no meio do curso |
|
Curso |
1.75 m |
|
Velocidade |
2,5 m/seg (@25kN força) |
|
Servoválvula |
940 lpm |
|
|
|
|
Opções especiais |
|
|
Tubo de extensão |
Extensão de até 3m |
|
Sistema Hidráulico |
520 lpm (mínimo recomendado) |
|
Acumulação necessária |
150 L Pressão / 75 L Retorno (recomendado) |

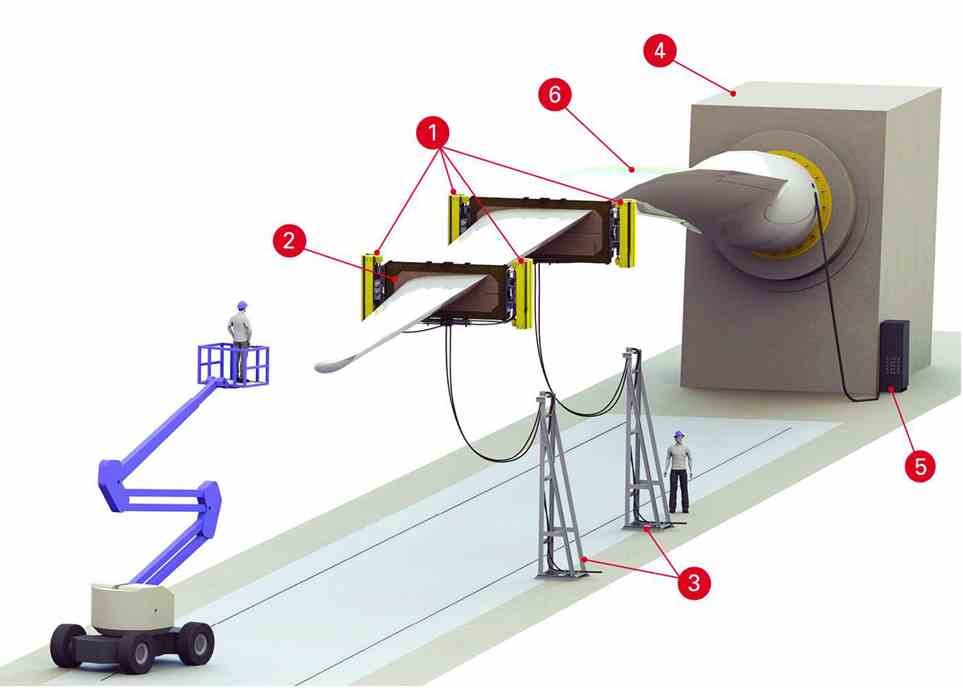

Diagrama
- Sistema Inertial Resonance Excitation (IREX)
- Dispositivo de Carregamento
- Apoio de mangueira hidráulica
- Coletor de serviço hidráulico
- Bloco de Reação
|
Especificações Padrão do IREX |
|
|
Capacidade de Força |
50 kN |
|
Intervalo de movimento de massa |
160-1010 kg |
|
Incremento de movimento de massa |
50 kg |
|
Massa estacionária (typ) |
170-230 kg |
|
Massa total (digite) |
330-390 kg |
|
Dimensões |
1,42x0,53x0,48 m |
|
Curso |
0,15 m |
|
Velocidade |
1,37 m/seg |
|
Servoválvula |
120 lpm |
|
Tamanhos de mangueira |
-16P, -16R, -8D JIC |
|
|
|
|
Opções especiais |
|
|
Faixa de ângulo de inclinação |
+/- 10 graus |
|
Incremento do ângulo de inclinação |
2 graus |
|
Acumulação necessária |
2 L (normal) |
