Multi-Axial Simulation Table (MAST) Systems
Aplicar força e movimento em seis graus de liberdade aos componentes e subsistemas para avaliar seu comportamento sob uma gama diversificada de fenômenos de vibração do mundo real. Disponível em uma ampla gama de capacidades, os sistemas hexapode MTS empregam controles FlexTest® versáteis e software RPC® de renome para atender às necessidades de teste nas indústrias automotiva, aeroespacial e de engenharia civil.
Aplicações
- Durabilidade
- Ruído e Vibração
- Transmissibilidade de vibração
- Conforto da viagem
- Avaliação Modal
- Caracterização
- Caracterização Térmica
- Certificação Sísmica
Corpos de prova de teste
- Sub-Systems
- Baterias e Conjuntos de Bateria
- Lugares
- Componentes da carroceria
- Sistemas de Exaustão
- Sistemas de resfriamento
- Montagens do motor
- Painéis de controle e eletrônica
- Tanques de combustível e armazenamento
- Sistemas e Equipamentos Não Estruturais
Normas de teste
- Teste de qualificação para terremotos AC156
- Teste de bateria ISO 12405 Lithium-Ion
- ISO 13849-1
- ISO 13090-1
- ISO 2631-1
Principais recursos do produto
Resultados precisos/repetíveis
Emprega tecnologias avançadas de Controle de Grau de Liberdade e Controle de Três Variáveis
Padrão do segmento
A MTS tem mais de três décadas de experiência em testes multiaxiais e mantém a maior base instalada de mesas de simulação multiaxial do mundo
Versátil
Com implantações em todo o mundo, atendendo às exigências de testes em uma ampla gama de segmentos
Recursos avançado de segurança
Integra tecnologia inovadora de coletores de distribuição para garantir fluxo hidráulico seguro e previsível para o sistema de teste
Comparação de modelos

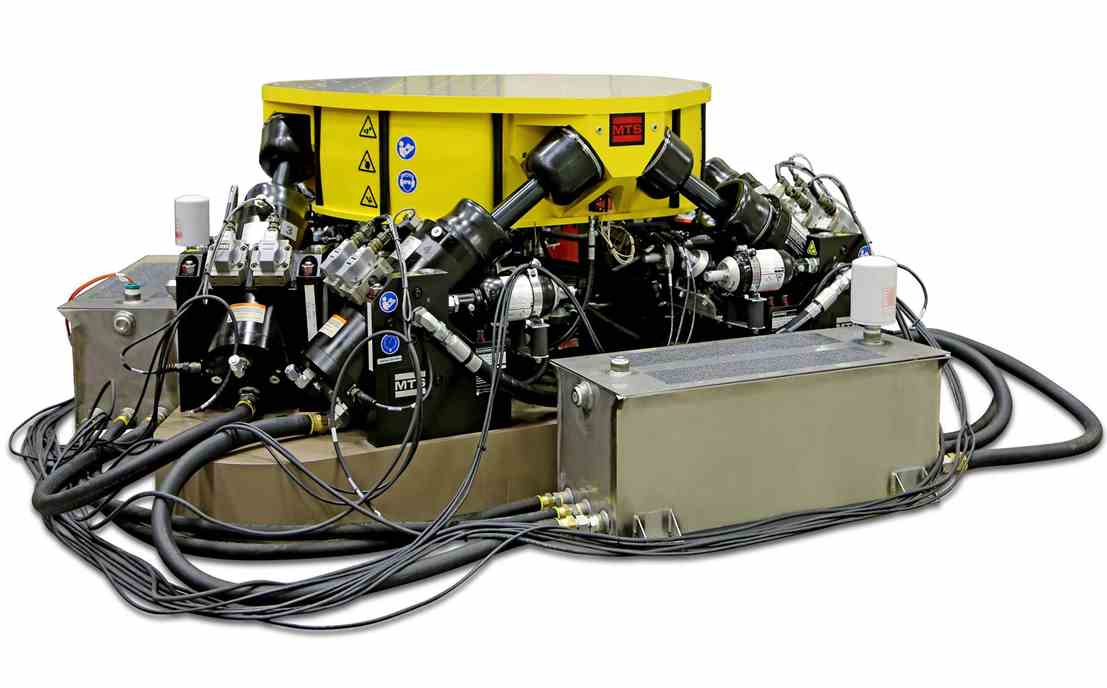

Modelo 353.10
- Mesa redonda de 1 metro
- Até 500 kg de carga útil
- Até 500 Hz de largura de banda de controle
- Aplicações de durabilidade
- Aplicações NVH
- Integração da Câmara Ambiental
- Integração de câmaras anecóicas

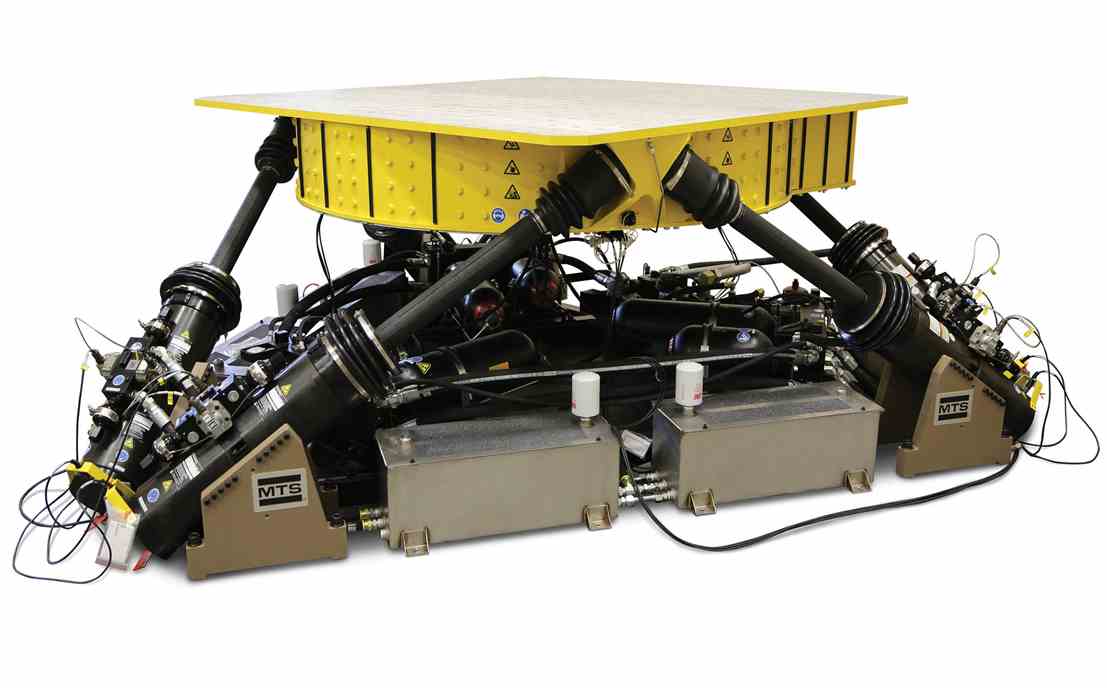

Modelo 353.20
-
Mesa redonda de 2 metros ou mesa quadrada de 2,2 metros
-
Até 1,000 kg de carga útil
-
Até 150 Hz de largura de banda de controle
-
Aplicações de durabilidade
-
Aplicações de conforto de viagem
-
Integração da Câmara Ambiental
-
Integração de câmaras anecóicas

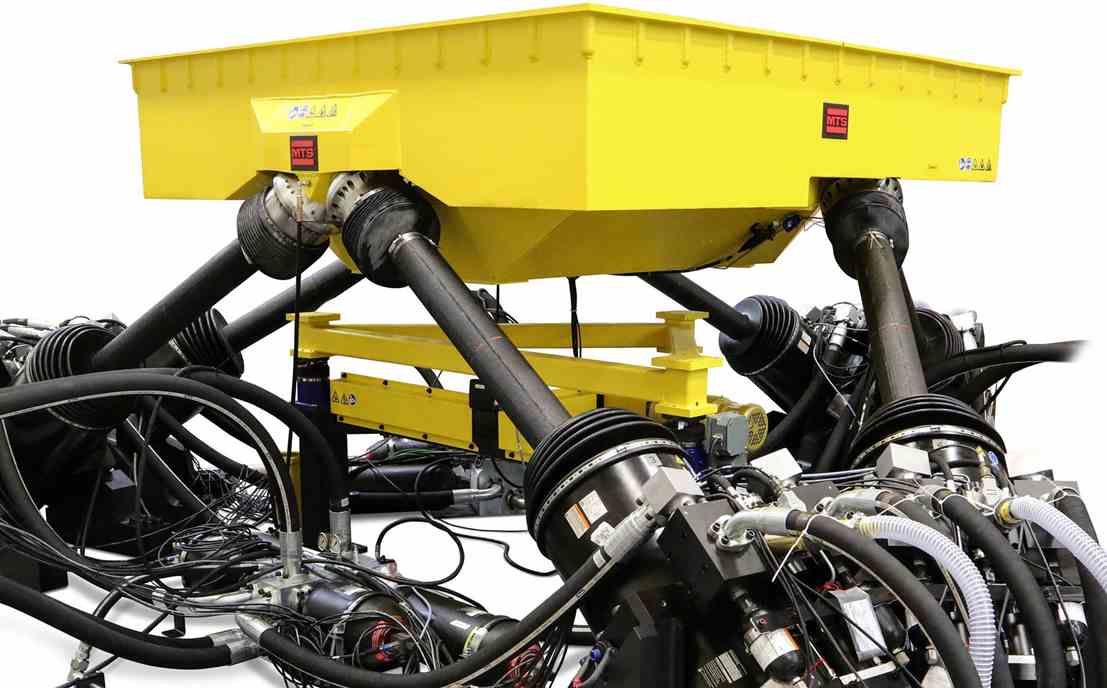

Modelo 353.50
- Mesa quadrada de 2,5 metros
- Até 3,000 kg de carga útil
- Até 100 Hz de largura de banda de controle
- Aplicações de durabilidade com carga pesada
- Aplicações sísmicas
Modelo 354.20
-
Mesa redonda de 2 metros ou mesa quadrada de 2,2 metros
-
Até 2,000 kg de carga útil
-
Até 100 Hz de largura de banda de controle
-
Aplicações de durabilidade com carga pesada
-
Aplicações sísmicas
Visão geral técnica

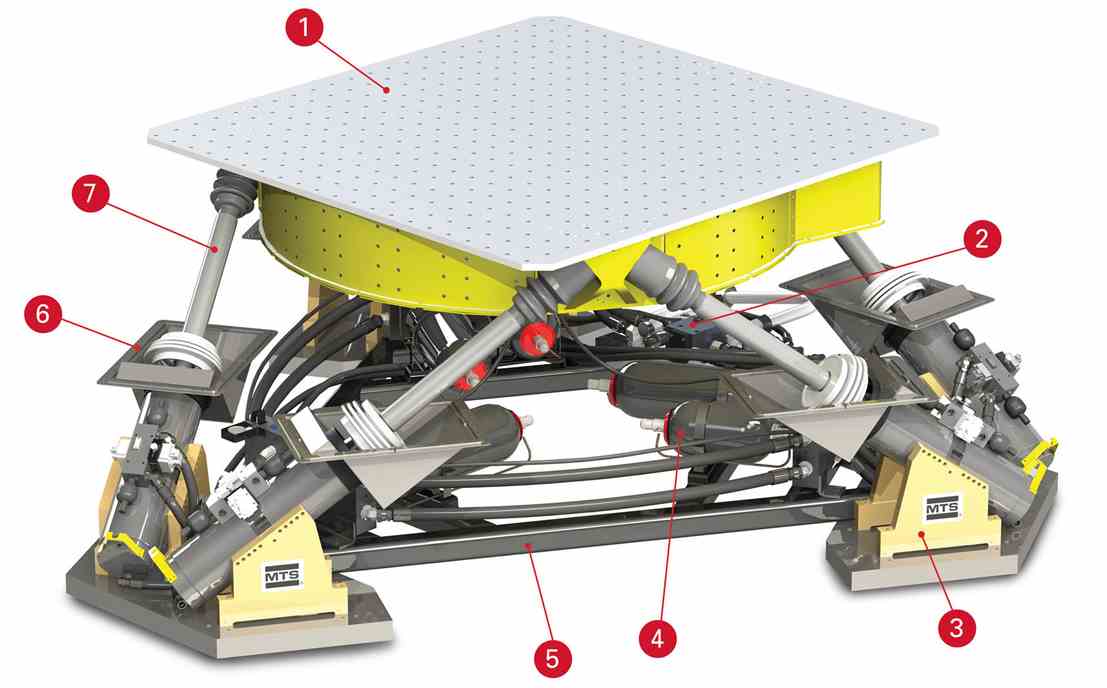

- Mesa
- Coletor de controle hidráulico integrado com isolamento opcional
- Conjunto de atuador fixo
- Acumulação com acoplamento curto
- Estrutura de montagem
- Interface do piso da câmara opcional
- Conjunto giratório e de escoras

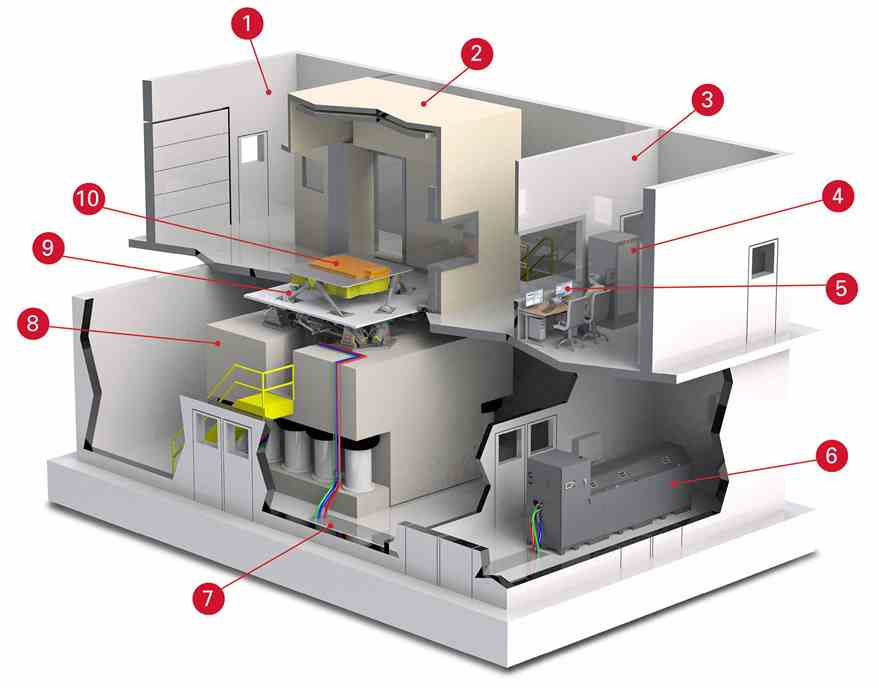

- Célula de teste
- Câmara ambiental
- Sala de controle
- FlexTest Controller
- RPC Pro Software
- Unidade de Potência Hidráulica SilentFlo
- Acessórios e equipamentos
- Massa sísmica
- Sistema MAST
- Corpo de prova para teste de bateria de íons de lítio
|
Unidades |
Mesa Redonda 353.10 |
|
|
Tamanho da mesa |
mm |
1,0 dia. |
|
pés |
3,3 dias. |
|
|
Frequência de Simulação (mesa vazia) |
Hz |
0.8-500 |
|
Frequência de Simulação (carga útil máx.) |
Hz |
0.8-250 |
|
Carga útil máxima |
kg |
500 |
|
lbs |
1102 |
|
|
Padrão de Montagem de Mesa |
mm |
100 x 100 |
|
pol |
3,94 x 3,94 |
|
|
Força de pico do atuador 172 bar - 353.10 |
kN |
22.2 |
|
kip |
5.0 |
|
|
Deslocamento Linear |
||
|
Vertical (Z) |
± mm |
36 |
|
± pol |
1.42 |
|
|
Lateral (Y) |
± mm |
31 |
|
± pol |
1.22 |
|
|
Longitudinal (X) |
± mm |
35 |
|
± pol |
1.38 |
|
|
Deslocamento angular |
||
|
Cilindro |
± graus |
4.6 |
|
Pitch |
± graus |
4.1 |
|
Guinada |
± graus |
3.5 |
|
Velocidade Linear |
||
|
Vertical (Z) |
mm/s |
950 |
|
pol/s |
37.4 |
|
|
Lateral (Y) |
mm/s |
850 |
|
pol/s |
33.47 |
|
|
Longitudinal (X) |
mm/s |
850 |
|
pol/s |
33.47 |
|
|
Velocidade angular |
||
|
Cilindro |
graus/s |
140 |
|
Pitch |
graus/s |
130 |
|
Guinada |
graus/s |
105 |
|
Aceleração Linear (mesa vazia) |
||
|
Vertical (Z) |
g |
27.0 |
|
Lateral (Y) |
g |
19.5 |
|
Longitudinal (X) |
g |
21.0 |
|
Aceleração Linear (carga útil máxima) |
||
|
Vertical (Z) |
g |
10.0 |
|
Lateral (Y) |
g |
7.0 |
|
Longitudinal (X) |
g |
7.8 |
|
Unidades |
Mesa Redonda 353.20 |
Mesa Quadrada 353.20 |
|
|
Tamanho da mesa |
mm |
2,0 dia. |
2,2 x 2,2 |
|
pés |
6,8 dia. |
7,2 x 7,2 |
|
|
Frequência de Simulação (mesa vazia) |
Hz |
0.8-150 |
0.8-150 |
|
Frequência de Simulação (carga útil máx.) |
Hz |
0.8-100 |
0.8-100 |
|
Carga útil máxima |
kg |
680 |
680 |
|
lbs |
1499 |
1499 |
|
|
Padrão de Montagem de Mesa |
mm |
100 x 100 |
100 x 100 |
|
pol |
3,94 x 3,94 |
3,94 x 3,94 |
|
|
Força de pico do atuador 172 bar - 353.10 |
kN |
70.6 |
70.6 |
|
kip |
15.9 |
15.9 |
|
|
Deslocamento Linear |
|||
|
Vertical (Z) |
± mm |
145 |
145 |
|
± pol |
5.71 |
5.71 |
|
|
Lateral (Y) |
± mm |
115 |
115 |
|
± pol |
4.53 |
4.53 |
|
|
Longitudinal (X) |
± mm |
130 |
130 |
|
± pol |
5.12 |
5.12 |
|
|
Deslocamento angular |
|||
|
Cilindro |
± graus |
8.5 |
8.5 |
|
Pitch |
± graus |
7.5 |
7.5 |
|
Guinada |
± graus |
6 |
6 |
|
Velocidade Linear |
|||
|
Vertical (Z) |
mm/s |
1200 |
1200 |
|
pol/s |
47.24 |
47.24 |
|
|
Lateral (Y) |
mm/s |
900 |
900 |
|
pol/s |
35.43 |
35.43 |
|
|
Longitudinal (X) |
mm/s |
1000 |
1000 |
|
pol/s |
39.37 |
39.37 |
|
|
Velocidade angular |
|||
|
Cilindro |
graus/s |
78 |
78 |
|
Pitch |
graus/s |
70 |
70 |
|
Guinada |
graus/s |
50 |
50 |
|
Aceleração Linear (mesa vazia) |
|||
|
Vertical (Z) |
g |
18.1 |
16.0 |
|
Lateral (Y) |
g |
14.1 |
12.5 |
|
Longitudinal (X) |
g |
16.7 |
14.8 |
|
Aceleração Linear (carga útil máxima) |
|||
|
Vertical (Z) |
g |
11.1 |
10.3 |
|
Lateral (Y) |
g |
8.6 |
8.0 |
|
Longitudinal (X) |
g |
10.2 |
9.5 |
|
Unidades |
Mesa Redonda 353.20 HP |
Mesa Quadrada 353.20 HP |
|
|
Tamanho da mesa |
mm |
2,0 dia. |
2,2 x 2,2 |
|
pés |
6,8 dia. |
7,2 x 7,2 |
|
|
Frequência de Simulação (mesa vazia) |
Hz |
0.8-150 |
0.8-150 |
|
Frequência de Simulação (carga útil máx.) |
Hz |
0.8-100 |
0.8-100 |
|
Carga útil máxima |
kg |
1000 |
1000 |
|
lbs |
2205 |
2205 |
|
|
Padrão de Montagem de Mesa |
mm |
100 x 100 |
100 x 100 |
|
pol |
3,94 x 3,94 |
3,94 x 3,94 |
|
|
Força de pico do atuador 172 bar - 353.10 |
kN |
70.6 |
70.6 |
|
kip |
15.9 |
15.9 |
|
|
Deslocamento Linear |
|||
|
Vertical (Z) |
± mm |
140 |
140 |
|
± pol |
5.51 |
5.51 |
|
|
Lateral (Y) |
± mm |
110 |
110 |
|
± pol |
4.33 |
4.33 |
|
|
Longitudinal (X) |
± mm |
125 |
125 |
|
± pol |
4.92 |
4.92 |
|
|
Deslocamento angular |
|||
|
Cilindro |
± graus |
8 |
8 |
|
Pitch |
± graus |
7 |
7 |
|
Guinada |
± graus |
5.5 |
5.5 |
|
Velocidade Linear |
|||
|
Vertical (Z) |
mm/s |
1200 |
1200 |
|
pol/s |
47.24 |
47.24 |
|
|
Lateral (Y) |
mm/s |
900 |
900 |
|
pol/s |
35.43 |
35.43 |
|
|
Longitudinal (X) |
mm/s |
1000 |
1000 |
|
pol/s |
39.37 |
39.37 |
|
|
Velocidade angular |
|||
|
Cilindro |
graus/s |
78 |
78 |
|
Pitch |
graus/s |
70 |
70 |
|
Guinada |
graus/s |
50 |
50 |
|
Aceleração Linear (mesa vazia) |
|||
|
Vertical (Z) |
g |
18.1 |
16.0 |
|
Lateral (Y) |
g |
14.1 |
12.5 |
|
Longitudinal (X) |
g |
16.7 |
14.8 |
|
Aceleração Linear (carga útil máxima) |
|||
|
Vertical (Z) |
g |
9.4 |
8.8 |
|
Lateral (Y) |
g |
7.3 |
6.8 |
|
Longitudinal (X) |
g |
8.7 |
8.1 |
|
Unidades |
Mesa Quadrada 353.50 |
|
|
Tamanho da mesa |
mm |
2,5 x 2,5 |
|
pés |
8,2 x 8,2 |
|
|
Frequência de Simulação (mesa vazia) |
Hz |
0.8-100 |
|
Frequência de Simulação (carga útil máx.) |
Hz |
0.8-100 |
|
Carga útil máxima |
kg |
3000 |
|
lbs |
6600 |
|
|
Padrão de Montagem de Mesa |
mm |
200 x 200 |
|
pol |
7,9 x 7,9 |
|
|
Força de pico do atuador 172 bar - 353.10 |
kN |
250 |
|
kip |
56.2 |
|
|
Deslocamento Linear |
||
|
Vertical (Z) |
± mm |
164 |
|
± pol |
6.46 |
|
|
Lateral (Y) |
± mm |
170 |
|
± pol |
6.69 |
|
|
Longitudinal (X) |
± mm |
200 |
|
± pol |
7.87 |
|
|
Deslocamento angular |
||
|
Cilindro |
± graus |
10 |
|
Pitch |
± graus |
10 |
|
Guinada |
± graus |
8.4 |
|
Velocidade Linear |
||
|
Vertical (Z) |
mm/s |
2180 |
|
pol/s |
85.83 |
|
|
Lateral (Y) |
mm/s |
1800 |
|
pol/s |
70.87 |
|
|
Longitudinal (X) |
mm/s |
1740 |
|
pol/s |
68.5 |
|
|
Velocidade angular |
||
|
Cilindro |
graus/s |
110 |
|
Pitch |
graus/s |
110 |
|
Guinada |
graus/s |
90 |
|
Aceleração Linear (mesa vazia) |
||
|
Vertical (Z) |
g |
16.0 |
|
Lateral (Y) |
g |
8.5 |
|
Longitudinal (X) |
g |
7.5 |
|
Aceleração Linear (carga útil máxima) |
||
|
Vertical (Z) |
g |
9.5 |
|
Lateral (Y) |
g |
5.5 |
|
Longitudinal (X) |
g |
6.0 |
|
Unidades |
Mesa Quadrada 354.20 |
|
|
Tamanho da mesa |
mm |
2,2 x 2,2 |
|
pés |
7,2 x 7,2 |
|
|
Frequência de Simulação (mesa vazia) |
Hz |
0.8-100 |
|
Frequência de Simulação (carga útil máx.) |
Hz |
0.8-100 |
|
Carga útil máxima |
kg |
2000 |
|
lbs |
4409 |
|
|
Padrão de Montagem de Mesa |
mm |
100 x 100 |
|
pol |
3,94 x 3,94 |
|
|
Força de pico do atuador 172 bar - 353.10 |
kN |
67 |
|
kip |
15.1 |
|
|
Deslocamento Linear |
||
|
Vertical (Z) |
± mm |
140 |
|
± pol |
5.51 |
|
|
Lateral (Y) |
± mm |
110 |
|
± pol |
4.33 |
|
|
Longitudinal (X) |
± mm |
125 |
|
± pol |
4.92 |
|
|
Deslocamento angular |
||
|
Cilindro |
± graus |
9 |
|
Pitch |
± graus |
8 |
|
Guinada |
± graus |
6 |
|
Velocidade Linear |
||
|
Vertical (Z) |
mm/s |
1700 |
|
pol/s |
66.93 |
|
|
Lateral (Y) |
mm/s |
1300 |
|
pol/s |
51.18 |
|
|
Longitudinal (X) |
mm/s |
1350 |
|
pol/s |
53.15 |
|
|
Velocidade angular |
||
|
Cilindro |
graus/s |
78 |
|
Pitch |
graus/s |
70 |
|
Guinada |
graus/s |
50 |
|
Aceleração Linear (mesa vazia) |
||
|
Vertical (Z) |
g |
15.9 |
|
Lateral (Y) |
g |
11.6 |
|
Longitudinal (X) |
g |
12.8 |
|
Aceleração Linear (carga útil máxima) |
||
|
Vertical (Z) |
g |
6.0 |
|
Lateral (Y) |
g |
4.2 |
|
Longitudinal (X) |
g |
4.8 |
|
Unidades |
Mesa Redonda 353.10 |
Mesa Redonda 353.20 |
Mesa Redonda 353.20 HP |
Mesa Quadrada 353.20 |
Mesa Quadrada 353.20 HP |
Mesa Quadrada 353.50 |
Mesa Quadrada 354.20 |
|
|
Tamanho da mesa |
mm |
1,0 dia. |
2,0 dia. |
2,0 dia. |
2,2 x 2,2 |
2,2 x 2,2 |
2,5 x 2,5 |
2,2 x 2,2 |
|
pés |
3,3 dias. |
6,8 dia. |
6,8 dia. |
7,2 x 7,2 |
7,2 x 7,2 |
8,2 x 8,2 |
7,2 x 7,2 |
|
|
Frequência de Simulação (mesa vazia) |
Hz |
0.8-500 |
0.8-150 |
0.8-150 |
0.8-150 |
0.8-150 |
0.8-100 |
0.8-100 |
|
Frequência de Simulação (carga útil máx.) |
Hz |
0.8-250 |
0.8-100 |
0.8-100 |
0.8-100 |
0.8-100 |
0.8-100 |
0.8-100 |
|
Carga útil máxima |
kg |
500 |
680 |
1000 |
680 |
1000 |
3000 |
2000 |
|
lbs |
1102 |
1499 |
2205 |
1499 |
2205 |
6600 |
4409 |
|
|
Padrão de Montagem de Mesa |
mm |
100 x 100 |
100 x 100 |
100 x 100 |
100 x 100 |
100 x 100 |
200 x 200 |
100 x 100 |
|
pol |
3,94 x 3,94 |
3,94 x 3,94 |
3,94 x 3,94 |
3,94 x 3,94 |
3,94 x 3,94 |
7,9 x 7,9 |
3,94 x 3,94 |
|
|
Força de pico do atuador 172 bar - 353.10 |
kN |
22.2 |
70.6 |
70.6 |
70.6 |
70.6 |
250 |
67 |
|
kip |
5.0 |
15.9 |
15.9 |
15.9 |
15.9 |
56.2 |
15.1 |
|
|
Deslocamento Linear |
||||||||
|
Vertical (Z) |
± mm |
36 |
145 |
140 |
145 |
140 |
164 |
140 |
|
± pol |
1.42 |
5.71 |
5.51 |
5.71 |
5.51 |
6.46 |
5.51 |
|
|
Lateral (Y) |
± mm |
31 |
115 |
110 |
115 |
110 |
170 |
110 |
|
± pol |
1.22 |
4.53 |
4.33 |
4.53 |
4.33 |
6.69 |
4.33 |
|
|
Longitudinal (X) |
± mm |
35 |
130 |
125 |
130 |
125 |
200 |
125 |
|
± pol |
1.38 |
5.12 |
4.92 |
5.12 |
4.92 |
7.87 |
4.92 |
|
|
Deslocamento angular |
||||||||
|
Cilindro |
± graus |
4.6 |
8.5 |
8 |
8.5 |
8 |
10 |
9 |
|
Pitch |
± graus |
4.1 |
7.5 |
7 |
7.5 |
7 |
10 |
8 |
|
Guinada |
± graus |
3.5 |
6 |
5.5 |
6 |
5.5 |
8.4 |
6 |
|
Velocidade Linear |
||||||||
|
Vertical (Z) |
mm/s |
950 |
1200 |
1200 |
1200 |
1200 |
2180 |
1700 |
|
pol/s |
37.4 |
47.24 |
47.24 |
47.24 |
47.24 |
85.83 |
66.93 |
|
|
Lateral (Y) |
mm/s |
850 |
900 |
900 |
900 |
900 |
1800 |
1300 |
|
pol/s |
33.47 |
35.43 |
35.43 |
35.43 |
35.43 |
70.87 |
51.18 |
|
|
Longitudinal (X) |
mm/s |
850 |
1000 |
1000 |
1000 |
1000 |
1740 |
1350 |
|
pol/s |
33.47 |
39.37 |
39.37 |
39.37 |
39.37 |
68.5 |
53.15 |
|
|
Velocidade angular |
||||||||
|
Cilindro |
graus/s |
140 |
78 |
78 |
78 |
78 |
110 |
78 |
|
Pitch |
graus/s |
130 |
70 |
70 |
70 |
70 |
110 |
70 |
|
Guinada |
graus/s |
105 |
50 |
50 |
50 |
50 |
90 |
50 |
|
Aceleração Linear (mesa vazia) |
||||||||
|
Vertical (Z) |
g |
27.0 |
18.1 |
18.1 |
16.0 |
16.0 |
16.0 |
15.9 |
|
Lateral (Y) |
g |
19.5 |
14.1 |
14.1 |
12.5 |
12.5 |
8.5 |
11.6 |
|
Longitudinal (X) |
g |
21.0 |
16.7 |
16.7 |
14.8 |
14.8 |
7.5 |
12.8 |
|
Aceleração Linear (carga útil máxima) |
||||||||
|
Vertical (Z) |
g |
10.0 |
11.1 |
9.4 |
10.3 |
8.8 |
9.5 |
6.0 |
|
Lateral (Y) |
g |
7.0 |
8.6 |
7.3 |
8.0 |
6.8 |
5.5 |
4.2 |
|
Longitudinal (X) |
g |
7.8 |
10.2 |
8.7 |
9.5 |
8.1 |
6.0 |
4.8 |
APROVEITE AO MÁXIMO O SEU INVESTIMENTO
Nossos especialistas estão aqui para ajudá-lo a permanecer em operação.
Produtos, peças ou acessórios relacionados
Software RPC Connect®
Controladores FlexTest®
Sistema de Torção Giratória Modelo 814
Sistemas de Teste de Direção
Coletores de Serviço Hidráulico série 295
Unidades de Potência Hidráulica (HPU) SilentFlo™ 515 & 525
Procurando por mais produtos?
Acesse o localizador de soluçãoEntre em contato com um representante da MTS hoje mesmo
Pronto para uma cotação ou precisa de mais informações? Estamos aqui para ajudar. Solicite uma cotaçãoRecursos
Aerial Drone Testing
SkyX employs MAST technology to test SkyOne aerial drone.…
MAST de duplo uso: Durabilidade e conforto de viagem classificados por humanos
O novo 353.20DM oferece uma gama de aplicações ampliada.<…
Software RPC Connect de última geração agora disponível!
Josh Hernandez marca o início da era do RPC Connect nos test…
Apresentando os controladores de desempenho FlexTest Elite
Aumente a contagem de canais, a taxa do sistema e a capac…
O caminho para a conexão RPC
Cody Johnson discute o passado, o presente e o futuro de sof…
As Origens do RPC com o Dr. Glen Grenier
P&R com o pioneiro dos testes de durabilidade sobre a ascens…
Desenho da plataforma de teste
Construa seus próprios equipamentos de teste de componentes …
Programa Fluid Care
Amostragem gerenciada, análise e revisão de fluidos hidrá…
