Sistemas de Teste Eletromecânico Criterion®

Sistemas com capacidades de força de 1 a 600 kN (220 a 132.000 lbf), acionamentos eletromecânicos de alta velocidade e baixa vibração e controles digitais integrados em loop fechado proporcionam maior fidelidade em todos os testes. Estes sistemas já testados, comprovados e fáceis de usa fornecem resultados confiáveis de forma eficiente. Acessórios para suportar uma ampla gama de amostras com forças de 600 kN (132.000 lbf) até 1 N (0,2 lbf).

Aplicações

Corpos de prova de teste

Normas de teste

ASTM D3039
ASTM A48-A48M
ASTM D3518
ASTM D412
ASTM D624
ASTM D6272
ASTM D638
ASTM D695
ASTM D790
ASTM D882
ASTM E21
ASTM E290
ASTM E517
ASTM E646
ASTM E8-E8M
ASTM E9
ISO 10113
ISO 10275
ISO 14125
ISO 6892-1
ISO 6892-2
ISO 7438
ISO 14129
ISO 178
ISO 527-2
ISO 527-3
ISO 527-4
ISO 527-5
ISO 604
EN 2561
EN 2562
EN 2597
EN 2746
EN 6031

Consultar informações completas do produto Solicite uma cotação

Principais recursos do produto

Preciso

A taxa de aquisição de dados de 5000 Hz, líder do mercado, proporciona uma melhor compreensão das características do material

Resultados precisos/repetíveis

Acionamentos de servomotores AC compactos proporcionam testes de alta velocidade e baixa vibração

Uso fácil e intuitivo

Células de carga habilitadas para TEDS baixam automaticamente informações de calibração

Tecnologia inovadora

O software TestSuite TW e modelos de teste personalizados abordam facilmente testes complexos

Comparação de modelos

Modelos C41 e C42

Coeficiente Máximo de Capacidade de Força:
- C41.103: 1 kN (220 lbf)
- C42.503: 5 kN (1100 lbf)
Single-column
Mesa
Altura padrão e estendida

Modelo C43

Coeficiente Máximo de Capacidade de Força:
- C43.104: 10 kN (2200 lbf)
- C43.304: 30 kN (6600 lbf)
- C43.504: 50 kN (11000 lbf)
Dual-column
Mesa
Altura padrão e estendida

Modelo C44

Coeficiente Máximo de Capacidade de Força:
- C44.304: 30 kN (6600 lbf)
Dual-column
Floor-standing
Altura padrão e estendida

Modelo C45

Coeficiente Máximo de Capacidade de Força:
- C45.504: 50 kN (11000 lbf)
- C45.105: 100 kN (22500 lbf)
- C45.305: 300 kN (66000 lbf)
- C45.605: 600 kN (132000 lbf)
Dual-column
Floor-standing
Altura padrão e estendida
Configurações amplas e com várias cabeças disponíveis

Destaques dos estudos de caso

K4Sint - criando novas ligas para dispositivos ortopédicos implantáveis

Informações completas do produto

ESPECIFICAÇÕES MTS CRITERION SÉRIE 40 - COMPARATIVO

Modelo 41

Modelo 42

Modelo 43

Modelo 44

C41.103

C42.503

C43.104

C43.304

C43.504

C44.304

Coeficiente Máximo de Capacidade de Força

kN lbf

220

1100

2200

6600

11000

6600

Opções de Capacidade de Força

N, kN

1 N, 5 N, 25 N,

50 N, 100 N, 250 N,

500 N, 1 kN

1 N, 5 N, 10 N,

25 N, 50 N, 100 N,

250 N, 500 N,

1 kN, 2 kN, 5 kN

100 N, 250 N,

500 N, 1 kN,

2.5 kN, 5 kN, 10 kN

100 N, 250 N,

500 N, 1 kN, 2.5 kN,

5 kN, 10 kN,

20 kN, 30 kN

100 N, 250 N,

500 N, 1 kN, 2,5 kN,

5 kN, 10 kN, 20 kN,

30 kN, 50 kN

100 N, 250 N,

500 N, 1 kN,

2,5 kN, 5 kN,

10 kN, 20 kN, 30 kN,

lbf

02, 1, 5, 10, 20,

50, 110, 220

0.2, 1, 2, 5, 10, 20, 50,

110, 220, 450, 1100

20, 50, 110, 220,

500, 1100, 2200

20, 50, 110, 220,

500, 1100, 2200

4400, 6600

20, 50, 110, 220,

500, 1100, 2200

4400, 6600, 11000

20, 50, 110, 220,

500, 1100, 2200

4400, 6600

Tipo de estrutura

Colunas Guia de Piso/

Mesa

Floor-standing

Zonas de teste

Simples/Dupla

Simples

Simples ou Dupla

Velocidade de teste máxima

mm/min

pol/min

3000

118

2000

78.7

2000

78.7

1020

40.16

750

1020

40.1

Velocidade de teste mínima

mm/min

pol/min

0.005

0.0002

0.005

0.0002

0.005

0.0002

0.005

0.0002

0.005

0.0002

0.005

0.0002

Resolução de posição

pol

0.00005

0.000002

0.00005

0.000002

0.00005

0.000002

0.00006

0.0000024

0.00006

0.0000024

0.00006

0.0000024

Requisitos de Potência

V AC

Fase

200 - 230 V AC,

5 Amps,

50 / 60 Hz,

1000 W

200 - 230 V AC,

5 Amps,

50 / 60 Hz,

1000 W

200 - 230 V AC,

10 Amps,

50 / 60 Hz,

2000 W

200 - 230 V AC,

12 Amps,

50 / 60 Hz,

2400 W

200 - 230 V AC,

12 Amps,

50 / 60 Hz,

2400 W

200 - 230 V AC,

12 Amps,

50 / 60 Hz,

2400 W

Espaço Entre

100*

425

420

400

Colunas

pol

3.94*

16.73

16.54

15.75

Espaço de teste vertical

Comprimento padrão

pol

1100

43.31

820

32.3

1200

47.2

1200

47.2

1200

47.2

1190

46.9

Comprimento estendido

mm pol

1120

44.1

1500

59.1

1500

59.1

1500

59.1

1490

58.7

Curso da Travessa

Comprimento padrão

pol

900

35.4

650

25.6

1000

39.4

1000

39.4

1000

39.4

1000

39.4

Comprimento estendido

mm pol

950

37.4

1300

51.2

1300

51.2

1300

51.2

1300

51.2

Altura da Estrutura

Comprimento padrão

pol

1520

59.84

1332

52.44

1616

63.6

1752

68.97

1752

68.97

1951

76.8

Comprimento estendido

mm pol

1632

64.25

1916

75.43

2052

80.78

2052

80.78

2251

88.6

Largura da Estrutura

pol

560

22.05

704

27.7

794

31.3

826

32.5

826

32.5

861

33.9

Profundidade da Estrutura

pol

530

20.87

636

757

29.8

768

30.2

768

30.2

689

27.1

Peso da Estrutura

Comprimento padrão

132

112

246

175

385

305

671

305

671

395

869

Comprimento estendido

kg lb

125

275

190

418

325

715

325

715

410

902

* Para estruturas de carga de uma coluna, esta medida denota a distância entre o centro da garra e a tampa da coluna

		Modelo 45
		C45.504	C45.504 Largura	C45.105	C45.305	C45.605
Coeficiente Máximo de Capacidade de Força	kN lbf	50 11000	50 11000	100 22500	300 66000	600 132000
Opções de Capacidade de Força	N, kN	1 kN, 2.5 kN,	1 kN, 2.5 kN,	1 kN, 2.5 kN,	150 kN, 200 kN,	500 kN, 600 kN,
		5 kN, 10 kN,	5 kN, 10 kN,	5 kN, 10 kN,	300kN
		20 kN, 30 kN,	20 kN, 30 kN,	20 kN, 30 kN,
		50 kN	50 kN	50 kN, 100 kN,
	lbf	220, 500, 1100,	220, 500, 1100,	220, 500, 1100,	33000, 44000,	112400, 132000
		2200, 4400,	2200, 4400,	2200, 4400, 6600,	66000
		6600, 11000	6600, 11000	11000, 22500
Tipo de estrutura	Colunas Guia de Piso/ Table-top	2 Floor-standing	2 Floor-standing	2 Floor-standing	2 Floor-standing	2 Floor-standing
Zonas de teste	Simples/Dupla	Simples ou Dupla	Simples	Simples ou Dupla	Simples	Simples
Velocidade de teste máxima	mm/min	750	750	750	750	254
	pol/min	30	29.53	30	30	10
Velocidade de teste mínima	mm/min	0.005	0.005	0.005	0.005	0.005
	pol/min	0.0002	0.0002	0.0002	0.0002	0.0002
Resolução de posição	mm	0.000047	0.000047	0.000047	0.000049	0.000016
	pol	0.0000019	0.0000019	0.0000019	0.0000019	0.0000000
Requisitos de Potência	V AC Fase	200 - 230 V AC, 12 Amps, 50 / 60 Hz, 2400 W 1	200 - 230 V AC, 12 Amps, 50 / 60 Hz, 2400 W	200 - 230 V AC, 22 Amps, 50 / 60 Hz, 4400 W 1	380 - 480 V AC, 20 Amps, 50 / 60 Hz, 9000 W 3	380 - 480 V AC, 20 Amps, 50 / 60 Hz, 5200 W 3
Espaço Entre	mm	600	1000	600	650	750
Colunas	pol	23.62	39.37	23.62	25.59	29.52
Espaço de teste vertical
Comprimento padrão	mm	1220	1520	1220	1540	2000
	pol	48.0	59.81	48.0	60.63	78.74
Comprimento estendido	mm	1520		1520	1840
	pol	59.8		59.8	72.44
Curso da Travessa
Comprimento padrão	mm	1000	1300	1000	1100	1750
	pol	39.4	51.18	39.4	43.31	68.90
Comprimento estendido	mm	1300		1300	1400
	pol			51.2	55.12
Altura da Estrutura
Comprimento padrão	mm	2269	2554	2269	2535	3490
	pol	89.3	100.6	89.3	99.8	137.4
Comprimento estendido	mm	2569		2569	2835
	pol	101.1		101.1	111.61
Largura da Estrutura	mm	1315	1710	1315	1362	1660
	pol	51.77	67.32	51.77	53.6	65.35
Profundidade da Estrutura	mm	957	957	957	1100	1272
	pol	37.7	37.68	37.7	43.31	50.08
Peso da Estrutura
Comprimento padrão	kg	1195	1700	1195	1605	3500
	lb	2629	3748	2629	3538	7700
Comprimento estendido	kg	1265		1265	1695
	lb	2783		2783	3737

ESPECIFICAÇÕES MTS CRITERION SÉRIE 40 - COMUM

Força de perfil baixo Precisão* (Viga de Flexão e Viga de Cisalhamento)	± 0.5% da força aplicada	± 1.0% da força aplicada
Intervalo da força de perfil baixo*** (Viga de Flexão e Viga de Cisalhamento)	1 a 100% da capacidade de força nominal	0,5 a 1% da capacidade de força nominal
Precisão da Força S-Beam*	± 1.0% da força aplicada
Intervalo da Força S-Beam**	1 a 100% da capacidade de força nominal
Capacidade de força nominal na velocidade de teste máxima	100%
Velocidade máxima de teste na capacidade de força nominal	100%
Precisão da velocidade****	C41 e C42: ± 0,1 % da velocidade definida (≥2 mm/min) C43 e C44: ± 0,1 % da velocidade definida (≥1 mm/min) C45: ± 0,1 % da velocidade definida (≥0,01 mm/min) C45: ± 0,2 % da velocidade definida (<0,01 mm/min)
Precisão de deslocamento****	± 0,008 mm ou ± 0,05% do deslocamento definido (o que for maior)
Precisão de deformação***	± 0,5% da deformação aplicada
Proteção de segurança	Sobreforça, limites de curso, sobrevoltagem e outros
Proteção contra sobreforça	110%
Taxa de aquisição de dados	Até 5000 Hz
Taxa de loop de controle	5000 Hz
Requisitos Ambientais Temperatura de operação Umidade de operação Temperatura de armazenamento Umidade Máxima de Armazenamento Altitude Máxima	5 a 40°C 41 a 104°F 5 a 85%, sem condensação -18 a 49°C 0 a 120°F 90% sem condensação 2000 Metros
Sistema de Motor e Acionamento	Servomotor AC
Fuso de esferas	Pre-Loaded
Medição da posição	Transdutor
Entradas/saídas digitais do usuário (DIO)	4 entradas digitais de usuário e 4 saídas digitais de usuário
Capacidade do transdutor	4 Transdutores

* Serviços de calibração no local estão disponíveis para atender a ISO 7500-1, ASTM E4.

** O intervalo depende das configurações do controlador e do ambiente operacional.

*** Serviços de calibração de extensômetros estão disponíveis para atender a ISO 9513, ASTM E83.

**** Esta especificação foi derivada de medições usando métodos especificados pela MTS sob condições e equipamentos específicos. Sujeito a alteração prévio.

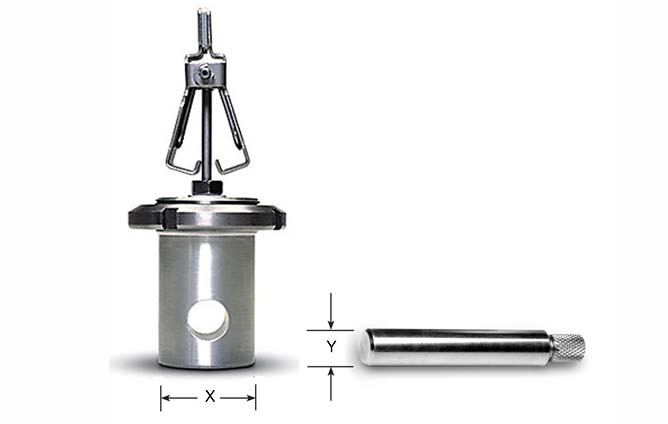

Electromechanical Attachment Specifications
Clevis Pin Connection	Type B	Type C (AL)	Type C (STL)	Type D	Type E	Type F	Type 20	Type 40
Max. Load Capacity	10 N (2.2 lbf)	200 N (45 lbf)	2.5 kN (562 lbf)	150 kN (33720 lbf)	300 kN (67440 lbf)	600 kN (134885 lbf)	30 kN (6740 lbf)	100 kN (22480 lbf)
Clevis Diameter (X)	12.7 mm (0.50 in)	15.9 mm (0.625 in)	15.9 mm (0.625 in)	31.7 mm (1.25 in)	60 mm (2.36 in)	90 mm (3.54 in)	20 mm (0.787 in)	40 mm (1.57 in)
Pin Diameter (Y)	4.7 mm (0.186 in)	6.4 mm (0.25 in)	6.4 mm (0.25 in)	12.7 mm (0.50 in)	28 mm (1.1 in)	40 mm (1.57 in)	10 mm (0.039 in)	18 mm (0.71 in)

INFORMAÇÕES DE ENVIO

MODELO 41

MODELO 42

MODELO 43

MODELO 44

C41.103

C42.503

C43.104

C43.304

C43.504

C44.304

Estrutura de comprimento padrão

Dimensões - Encaixotado

Peso - Encaixotado

pol

820 x 1100 x 1760

32,28 x 43,31 x 69,29

110

242.5

1200 x 960 x 1570

47,2 x 37,8 x 61,8

247

543.3

1036 x 956 x 1865

40,8 x 37,6 x 73,4

312

686.4

2040 x 1140 x 1160

80,31 x 44,88 x 45,67

560

1232

2040 x 1140 x 1160

80,31 x 44,88 x 45,67

560

1232

2165 x 1100 x 930

85,24 x 43,31 x 36,6

600

1320

Estrutura de comprimento estendido

Dimensões - Encaixotado

Peso - Encaixotado

pol

1120 x 1070 x 1920

44,1 x 42,1 x 75,59

326

717.2

1150 x 1110 x 2200

45,27 x 43,7 x 86,6

438

963.6

2340 x 1140 x 1160

92,1 x 44,88 x 45,67

580

1276

2340 x 1140 x 1160

92,1 x 44,88 x 45,67

580

1276

2465 x 1100 x 930

97,05 x 43,31 x 36,6

695

1529

				MODELO 45
		C45.504	C45.504 Largura	C45.105	C45.305	C45.605
Estrutura de comprimento padrão Dimensões - Encaixotado Peso - Encaixotado	mm pol kg lb	2620 x 1620 x 1600 116,5 x 78,74 x 55,5 1880 4136	2960 x 2000 x 1410 116,5 x 78,74 x 55,5 2150 4739	2620 x 1620 x 1600 103,15 x 63,78 x 62,99 1880 4236	114,96 x 65,35 x 65,35 2010 4422	3680 x 1960 x 1760 144,89 x 77,17 x 69,29 4050 8928
Estrutura de comprimento estendido Dimensões - Encaixotado Peso - Encaixotado	mm pol kg lb	2920 x 1620 x 1600 114,96 x 63,78 x 62,99 1980 4356	-	2920 x 1620 x 1600 114,96 x 63,78 x 62,99 1980 4356	3220 x 1660 x 1660 126,77 x 65,35 x 65,35 2210 4862	-

Serviço e Suporte

Nossos especialistas estão aqui para ajudá-lo a permanecer em operação.

Produtos, peças ou acessórios relacionados

Sistema de teste estático

ENTRE EM CONTATO CONOSCO HOJE MESMO

Pronto para uma cotação ou precisa de mais informações? Estamos aqui para ajudar.

Solicite uma cotação

Recursos

Vídeo

Teste preciso de corpo de prova pequeno

Nossas menores garras para seus menores corpos de prova.

Assista aos vídeos

Vídeo

Sistemas versáteis de teste monotônicos

Engenheiro de integração de sistemas da MTS descreve as capa…

Assista ao vídeo

Vídeo

Teste de tração 101

Um engenheiro de aplicação da MTS demonstra um teste de traç…

Assista ao vídeo

Vídeo

Teste de deformação 101

Um engenheiro de aplicação MTS demonstra um teste de curva d…

Assista ao vídeo

Vídeo

Aquisição mais rápida de dados ao testar compósitos

Veja como a aquisição de dados mais rápida fornece o nível d…

Assista ao vídeo

Artigo

Aumentando a produção de EPIs e consumíveis médicos

Veja as soluções de teste que ajudam a acelerar a produção d…

Saiba mais

Artigo

Seis Dicas para testes de compressão precisos

Cientista da equipe MTS destaca as melhores práticas para te…

Saiba mais

Artigo

Escolha a melhor garra para testes com plástico e borracha

Avaliação rápida de vários tipos de garras de teste de traçã…

Saiba mais

Artigo

Taxa de Aquisição de Dados 5 vezes mais rápida

O controlador da MTS Criterion Test Systems tem uma taxa de …

Novo Extensômetro Óptico

Medição e controle simplificada da deformação axial sem cont…

Saiba mais

Artigo

DIC Ajuda a Correlacionar Dados de Testes Físicos e Simulação de Modelos

Saiba como este laboratório de testes contratuais está usand…

Saiba mais

Artigo

Testes de tração de plásticos estruturais

Os engenheiros de aplicação da MTS discutem soluções comuns …

Saiba mais
