Sistemi Multi-Axial Simulation Table (MAST, tavola di simulazione multiassiale)
Applica forza e movimento in sei gradi di libertà a componenti e sottosistemi per valutarne il comportamento in una vasta gamma di fenomeni di vibrazione del mondo reale. Disponibili in un'ampia gamma di capacità, i sistemi esapodi MTS utilizzano controlli FlexTest® versatili e il rinomato software RPC® per soddisfare le esigenze di test nei settori automobilistico, aerospaziale e dell'ingegneria civile.
Applicazioni
- Durata
- Rumore e vibrazioni
- Trasmissibilità della vibrazione
- Comodità di guida
- Valutazione modale
- Caratterizzazione
- Qualificazione termica
- Certificazione sismica
Campioni di test
- Sub-Systems
- Batterie e porta-batterie
- Sedili
- Componenti del corpo
- Sistemi di scarico
- Sistemi di raffreddamento
- Supporti motore
- Cruscotti ed elettronica
- Serbatoi carburante e stoccaggio
- Attrezzatura e sistemi non strutturali
Standard di test
- Test di qualificazione sismica AC156
- Test della batteria agli ioni di litio ISO 12405
- ISO 13849-1
- ISO 13090-1
- ISO 2631-1
Caratteristiche principali del prodotto
Risultati precisi/ripetibili
Impiega tecnologie avanzate di controllo del grado di libertà e di controllo a tre variabili
Standard del settore
MTS ha più di tre decenni di esperienza nei test multiassiali e mantiene la più grande base installata al mondo di tavole di simulazione multiassiali
Versatilità
Distribuito in tutto il mondo, soddisfa i requisiti di test in una vasta gamma di settori
Caratteristiche di sicurezza avanzate
Integra la tecnologia innovativa del collettore di distribuzione per garantire un flusso idraulico sicuro e prevedibile al sistema di prova
Confronto modelli

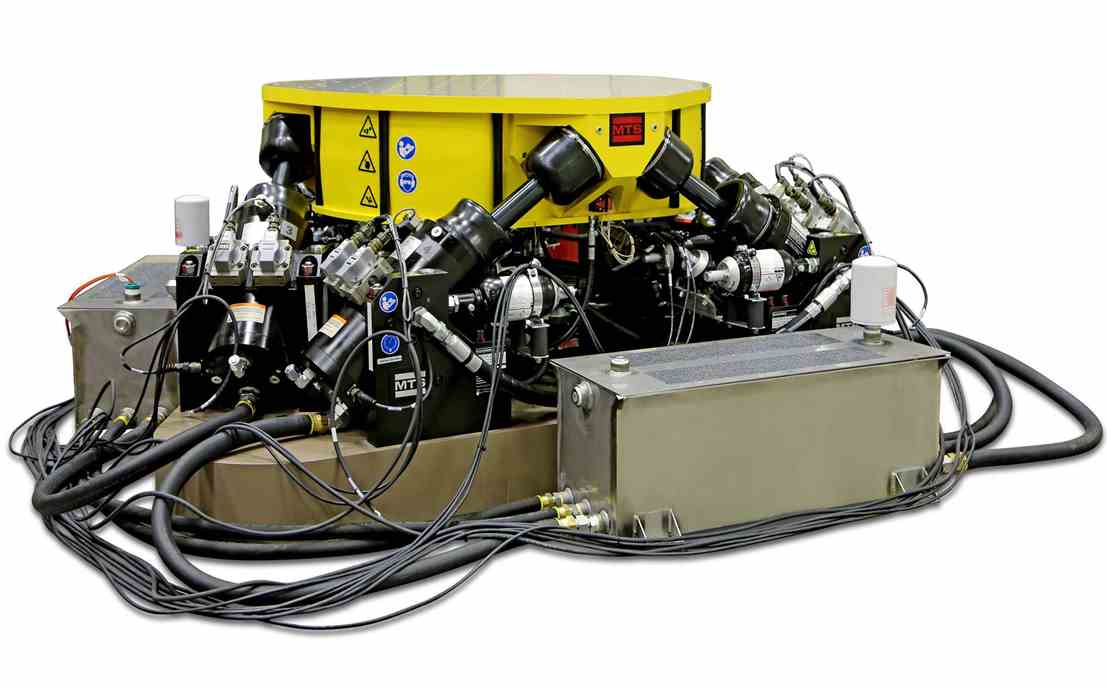

Modello 353.10
- Tavola rotonda da 1 metro
- Fino a 500 kg di carico utile
- Larghezza di banda di controllo fino a 500 Hz
- Applicazioni di durabilità
- Applicazioni NVH
- Integrazione della camera climatica
- Integrazione della camera anecoica

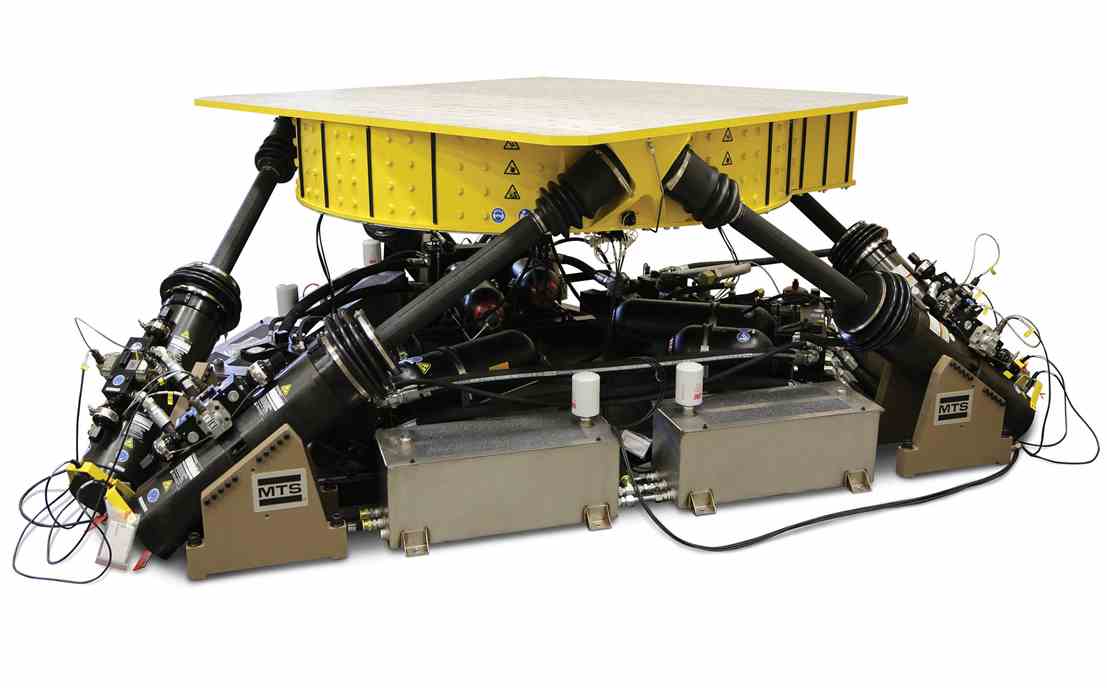

Modello 353.20
-
Tavola rotonda da 2 metri o quadrata da 2,2 metri
-
Fino a 1.000 kg di carico utile
-
Larghezza di banda di controllo fino a 150 Hz
-
Applicazioni di durabilità
-
Applicazioni per il comfort di guida
-
Integrazione della camera climatica
-
Integrazione della camera anecoica

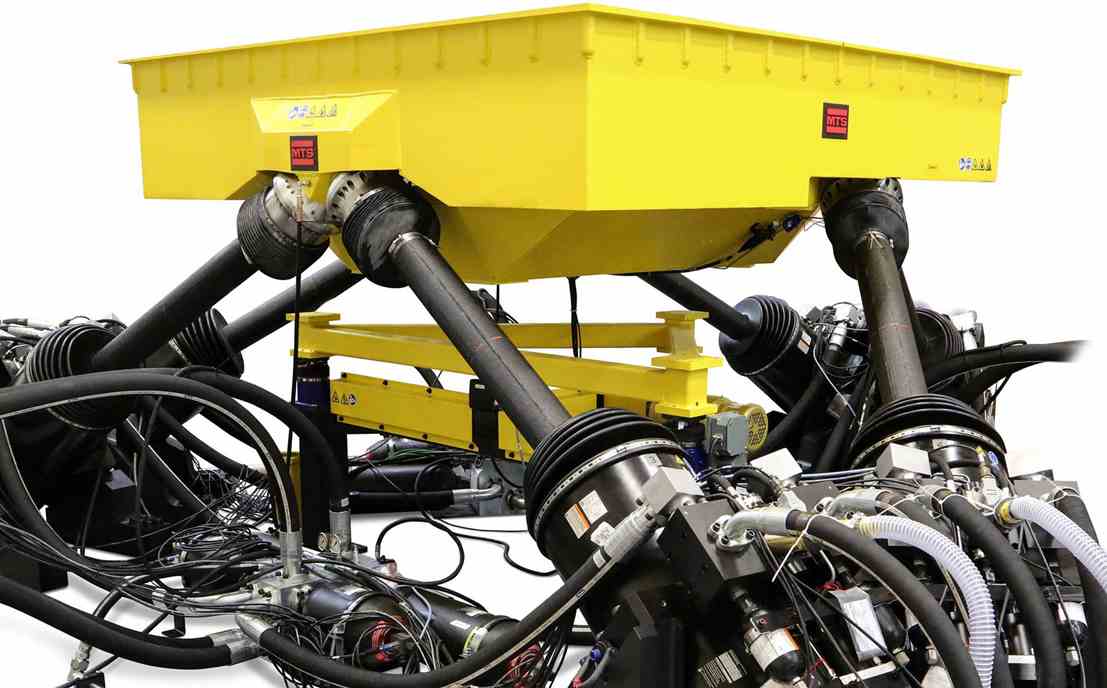

Modello 353.50
- Tavola quadrata da 2,5 metri
- Fino a 3.000 kg di carico utile
- Larghezza di banda di controllo fino a 100 Hz
- Applicazioni di durabilità per impieghi pesanti
- Applicazioni sismiche

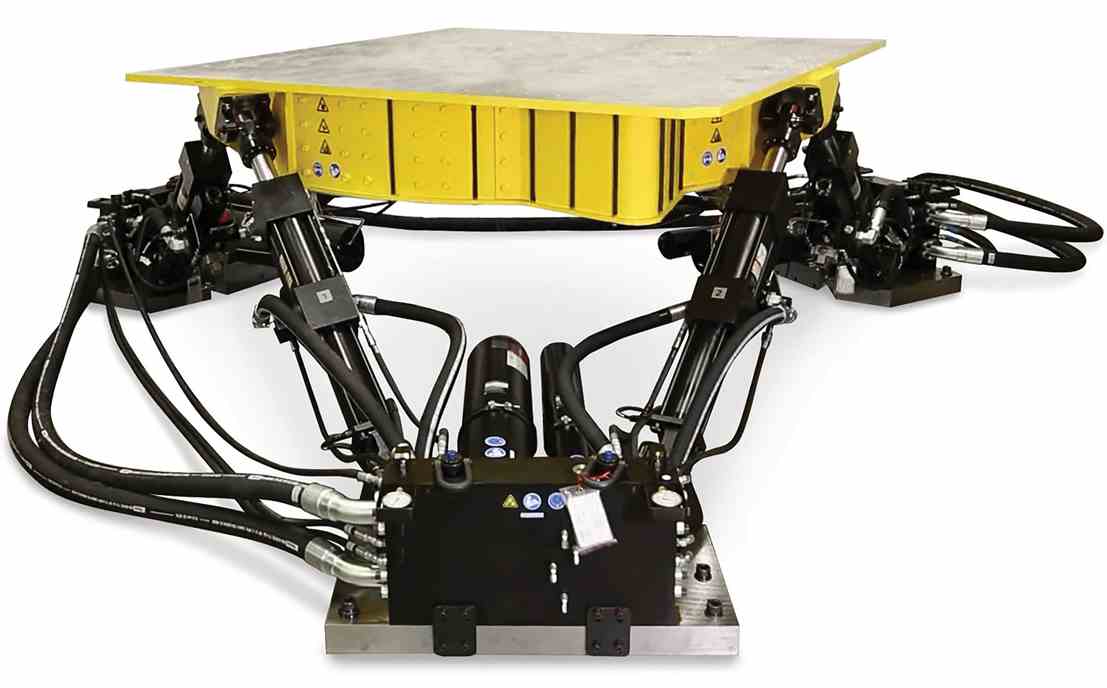

Modello 354.20
-
Tavola rotonda da 2 metri o quadrata da 2,2 metri
-
Fino a 2.000 kg di carico utile
-
Larghezza di banda di controllo fino a 100 Hz
-
Applicazioni di durabilità per impieghi pesanti
-
Applicazioni sismiche
Casi di studio correlati

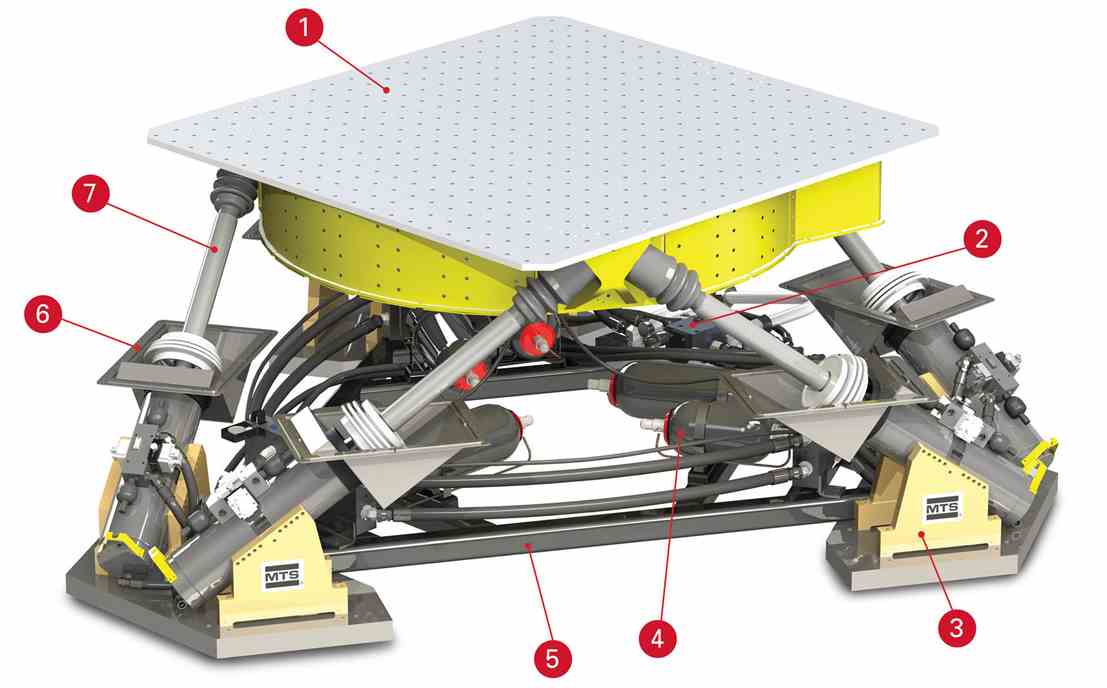

Panoramica tecnica
- Tavola
- Collettore di controllo idraulico integrato con isolamento opzionale
- Gruppo attuatore fisso
- Accumulatori ad accoppiamento stretto
- Telaio di montaggio
- Interfaccia del pavimento della camera opzionale
- Gruppo di snodi e montanti

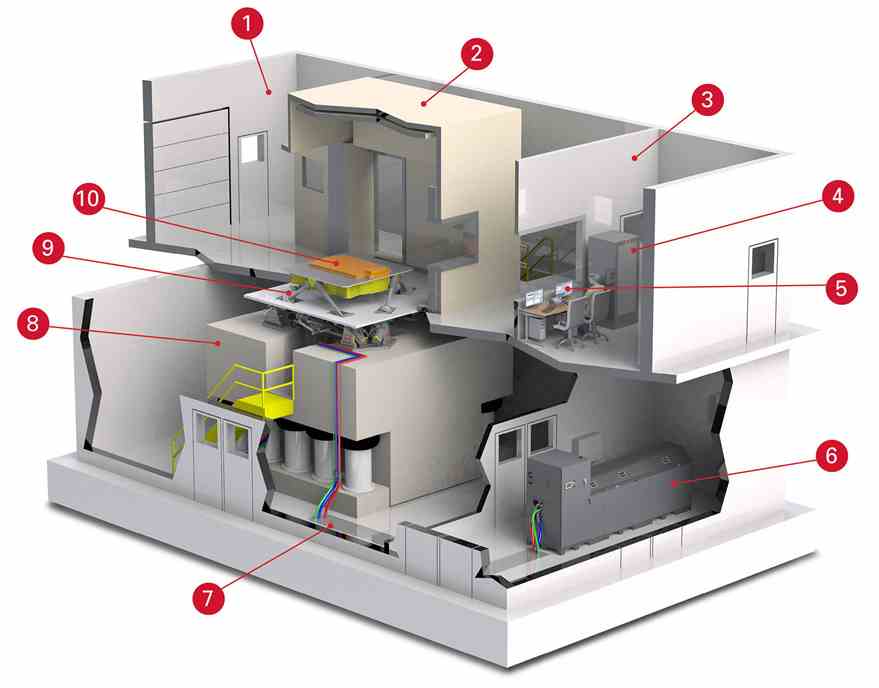

- Cella di test
- Camera climatica
- Sala di comando
- Controller FlexTest
- Software RPC Pro
- Centralina idraulica SilentFlo
- Linea rigida
- Massa sismica
- Sistema MAST
- Campione di test per batterie agli ioni di litio
|
Unità |
353.10 |
|
|
Dimensioni della tavola |
mm |
diametro 1,0 |
|
piedi |
diametro 3,3 |
|
|
Frequenza di simulazione (solo tavola) |
Hz |
0.8-500 |
|
Frequenza di simulazione (carico utile max) |
Hz |
0.8-250 |
|
Carico utile massimo |
kg |
500 |
|
libbre |
1102 |
|
|
Schema di montaggio tavola |
mm |
100 x 100 |
|
pollici |
3,94 x 3,94 |
|
|
Forza di picco dell'attuatore 172 bar - 353.10 |
kN |
22.2 |
|
kip |
5.0 |
|
|
Scostamento lineare |
||
|
Verticale (Z) |
± mm |
36 |
|
± pollici |
1.42 |
|
|
Laterale (Y) |
± mm |
31 |
|
± pollici |
1.22 |
|
|
Longitudinale (X) |
± mm |
35 |
|
± pollici |
1.38 |
|
|
Spostamento angolare |
||
|
Rollio |
± gradi |
4.6 |
|
Beccheggio |
± gradi |
4.1 |
|
Imbardata |
± gradi |
3.5 |
|
Velocità lineare |
||
|
Verticale (Z) |
mm/s |
950 |
|
pollici/s |
37.4 |
|
|
Laterale (Y) |
mm/s |
850 |
|
pollici/s |
33.47 |
|
|
Longitudinale (X) |
mm/s |
850 |
|
pollici/s |
33.47 |
|
|
Velocità angolare |
||
|
Rollio |
gradi/s |
140 |
|
Beccheggio |
gradi/s |
130 |
|
Imbardata |
gradi/s |
105 |
|
Accelerazione lineare (solo tavola) |
||
|
Verticale (Z) |
g |
27.0 |
|
Laterale (Y) |
g |
19.5 |
|
Longitudinale (X) |
g |
21.0 |
|
Accelerazione lineare (carico utile massimo) |
||
|
Verticale (Z) |
g |
10.0 |
|
Laterale (Y) |
g |
7.0 |
|
Longitudinale (X) |
g |
7.8 |
|
Unità |
353.20 |
353.20 |
|
|
Dimensioni della tavola |
mm |
diametro 2,0 |
2,2 x 2,2 |
|
piedi |
diametro 6,8 |
7,2 x 7,2 |
|
|
Frequenza di simulazione (solo tavola) |
Hz |
0.8-150 |
0.8-150 |
|
Frequenza di simulazione (carico utile max) |
Hz |
0.8-100 |
0.8-100 |
|
Carico utile massimo |
kg |
680 |
680 |
|
libbre |
1499 |
1499 |
|
|
Schema di montaggio tavola |
mm |
100 x 100 |
100 x 100 |
|
pollici |
3,94 x 3,94 |
3,94 x 3,94 |
|
|
Forza di picco dell'attuatore 172 bar - 353.10 |
kN |
70.6 |
70.6 |
|
kip |
15.9 |
15.9 |
|
|
Scostamento lineare |
|||
|
Verticale (Z) |
± mm |
145 |
145 |
|
± pollici |
5.71 |
5.71 |
|
|
Laterale (Y) |
± mm |
115 |
115 |
|
± pollici |
4.53 |
4.53 |
|
|
Longitudinale (X) |
± mm |
130 |
130 |
|
± pollici |
5.12 |
5.12 |
|
|
Spostamento angolare |
|||
|
Rollio |
± gradi |
8.5 |
8.5 |
|
Beccheggio |
± gradi |
7.5 |
7.5 |
|
Imbardata |
± gradi |
6 |
6 |
|
Velocità lineare |
|||
|
Verticale (Z) |
mm/s |
1200 |
1200 |
|
pollici/s |
47.24 |
47.24 |
|
|
Laterale (Y) |
mm/s |
900 |
900 |
|
pollici/s |
35.43 |
35.43 |
|
|
Longitudinale (X) |
mm/s |
1000 |
1000 |
|
pollici/s |
39.37 |
39.37 |
|
|
Velocità angolare |
|||
|
Rollio |
gradi/s |
78 |
78 |
|
Beccheggio |
gradi/s |
70 |
70 |
|
Imbardata |
gradi/s |
50 |
50 |
|
Accelerazione lineare (solo tavola) |
|||
|
Verticale (Z) |
g |
18.1 |
16.0 |
|
Laterale (Y) |
g |
14.1 |
12.5 |
|
Longitudinale (X) |
g |
16.7 |
14.8 |
|
Accelerazione lineare (carico utile massimo) |
|||
|
Verticale (Z) |
g |
11.1 |
10.3 |
|
Laterale (Y) |
g |
8.6 |
8.0 |
|
Longitudinale (X) |
g |
10.2 |
9.5 |
|
Unità |
353.20 HP |
353.20 HP |
|
|
Dimensioni della tavola |
mm |
diametro 2,0 |
2,2 x 2,2 |
|
piedi |
diametro 6,8 |
7,2 x 7,2 |
|
|
Frequenza di simulazione (solo tavola) |
Hz |
0.8-150 |
0.8-150 |
|
Frequenza di simulazione (carico utile max) |
Hz |
0.8-100 |
0.8-100 |
|
Carico utile massimo |
kg |
1000 |
1000 |
|
libbre |
2205 |
2205 |
|
|
Schema di montaggio tavola |
mm |
100 x 100 |
100 x 100 |
|
pollici |
3,94 x 3,94 |
3,94 x 3,94 |
|
|
Forza di picco dell'attuatore 172 bar - 353.10 |
kN |
70.6 |
70.6 |
|
kip |
15.9 |
15.9 |
|
|
Scostamento lineare |
|||
|
Verticale (Z) |
± mm |
140 |
140 |
|
± pollici |
5.51 |
5.51 |
|
|
Laterale (Y) |
± mm |
110 |
110 |
|
± pollici |
4.33 |
4.33 |
|
|
Longitudinale (X) |
± mm |
125 |
125 |
|
± pollici |
4.92 |
4.92 |
|
|
Spostamento angolare |
|||
|
Rollio |
± gradi |
8 |
8 |
|
Beccheggio |
± gradi |
7 |
7 |
|
Imbardata |
± gradi |
5.5 |
5.5 |
|
Velocità lineare |
|||
|
Verticale (Z) |
mm/s |
1200 |
1200 |
|
pollici/s |
47.24 |
47.24 |
|
|
Laterale (Y) |
mm/s |
900 |
900 |
|
pollici/s |
35.43 |
35.43 |
|
|
Longitudinale (X) |
mm/s |
1000 |
1000 |
|
pollici/s |
39.37 |
39.37 |
|
|
Velocità angolare |
|||
|
Rollio |
gradi/s |
78 |
78 |
|
Beccheggio |
gradi/s |
70 |
70 |
|
Imbardata |
gradi/s |
50 |
50 |
|
Accelerazione lineare (solo tavola) |
|||
|
Verticale (Z) |
g |
18.1 |
16.0 |
|
Laterale (Y) |
g |
14.1 |
12.5 |
|
Longitudinale (X) |
g |
16.7 |
14.8 |
|
Linear Acceleration (max payload) |
|||
|
Verticale (Z) |
g |
9.4 |
8.8 |
|
Laterale (Y) |
g |
7.3 |
6.8 |
|
Longitudinale (X) |
g |
8.7 |
8.1 |
|
Unità |
353.50 |
|
|
Dimensioni della tavola |
mm |
2,5 x 2,5 |
|
piedi |
8,2 x 8,2 |
|
|
Frequenza di simulazione (solo tavola) |
Hz |
0.8-100 |
|
Frequenza di simulazione (carico utile max) |
Hz |
0.8-100 |
|
Carico utile massimo |
kg |
3000 |
|
libbre |
6600 |
|
|
Schema di montaggio tavola |
mm |
200 x 200 |
|
pollici |
7,9 x 7,9 |
|
|
Forza di picco dell'attuatore 172 bar - 353.10 |
kN |
250 |
|
kip |
56.2 |
|
|
Scostamento lineare |
||
|
Verticale (Z) |
± mm |
164 |
|
± pollici |
6.46 |
|
|
Laterale (Y) |
± mm |
170 |
|
± pollici |
6.69 |
|
|
Longitudinale (X) |
± mm |
200 |
|
± pollici |
7.87 |
|
|
Spostamento angolare |
||
|
Rollio |
± gradi |
10 |
|
Beccheggio |
± gradi |
10 |
|
Imbardata |
± gradi |
8.4 |
|
Velocità lineare |
||
|
Verticale (Z) |
mm/s |
2180 |
|
pollici/s |
85.83 |
|
|
Laterale (Y) |
mm/s |
1800 |
|
pollici/s |
70.87 |
|
|
Longitudinale (X) |
mm/s |
1740 |
|
pollici/s |
68.5 |
|
|
Velocità angolare |
||
|
Rollio |
gradi/s |
110 |
|
Beccheggio |
gradi/s |
110 |
|
Imbardata |
gradi/s |
90 |
|
Accelerazione lineare (solo tavola) |
||
|
Verticale (Z) |
g |
16.0 |
|
Laterale (Y) |
g |
8.5 |
|
Longitudinale (X) |
g |
7.5 |
|
Linear Acceleration (max payload) |
||
|
Verticale (Z) |
g |
9.5 |
|
Laterale (Y) |
g |
5.5 |
|
Longitudinale (X) |
g |
6.0 |
|
Unità |
354.20 |
|
|
Dimensioni della tavola |
mm |
2,2 x 2,2 |
|
piedi |
7,2 x 7,2 |
|
|
Frequenza di simulazione (solo tavola) |
Hz |
0.8-100 |
|
Frequenza di simulazione (carico utile max) |
Hz |
0.8-100 |
|
Carico utile massimo |
kg |
2000 |
|
lbs |
4409 |
|
|
Schema di montaggio tavola |
mm |
100 x 100 |
|
pollici |
3,94 x 3,94 |
|
|
Forza di picco dell'attuatore 172 bar - 353.10 |
kN |
67 |
|
kip |
15.1 |
|
|
Scostamento lineare |
||
|
Verticale (Z) |
± mm |
140 |
|
± pollici |
5.51 |
|
|
Laterale (Y) |
± mm |
110 |
|
± pollici |
4.33 |
|
|
Longitudinale (X) |
± mm |
125 |
|
± pollici |
4.92 |
|
|
Spostamento angolare |
||
|
Rollio |
± gradi |
9 |
|
Beccheggio |
± gradi |
8 |
|
Imbardata |
± gradi |
6 |
|
Velocità lineare |
||
|
Verticale (Z) |
mm/s |
1700 |
|
pollici/s |
66.93 |
|
|
Laterale (Y) |
mm/s |
1300 |
|
pollici/s |
51.18 |
|
|
Longitudinale (X) |
mm/s |
1350 |
|
pollici/s |
53.15 |
|
|
Velocità angolare |
||
|
Rollio |
gradi/s |
78 |
|
Beccheggio |
gradi/s |
70 |
|
Imbardata |
gradi/s |
50 |
|
Accelerazione lineare (solo tavola) |
||
|
Verticale (Z) |
g |
15.9 |
|
Laterale (Y) |
g |
11.6 |
|
Longitudinale (X) |
g |
12.8 |
|
Accelerazione lineare (carico utile massimo) |
||
|
Verticale (Z) |
g |
6.0 |
|
Laterale (Y) |
g |
4.2 |
|
Longitudinale (X) |
g |
4.8 |
|
Unità |
353.10 |
353.20 |
353.20 HP |
353.20 |
353.20 HP |
353.50 |
354.20 |
|
|
Dimensioni della tavola |
mm |
diametro 1,0 |
diametro 2,0 |
diametro 2,0 |
2,2 x 2,2 |
2,2 x 2,2 |
2,5 x 2,5 |
2,2 x 2,2 |
|
piedi |
diametro 3,3 |
diametro 6,8 |
diametro 6,8 |
7,2 x 7,2 |
7,2 x 7,2 |
8,2 x 8,2 |
7,2 x 7,2 |
|
|
Frequenza di simulazione (solo tavola) |
Hz |
0.8-500 |
0.8-150 |
0.8-150 |
0.8-150 |
0.8-150 |
0.8-100 |
0.8-100 |
|
Frequenza di simulazione (carico utile max) |
Hz |
0.8-250 |
0.8-100 |
0.8-100 |
0.8-100 |
0.8-100 |
0.8-100 |
0.8-100 |
|
Carico utile massimo |
kg |
500 |
680 |
1000 |
680 |
1000 |
3000 |
2000 |
|
libbre |
1102 |
1499 |
2205 |
1499 |
2205 |
6600 |
4409 |
|
|
Schema di montaggio tavola |
mm |
100 x 100 |
100 x 100 |
100 x 100 |
100 x 100 |
100 x 100 |
200 x 200 |
100 x 100 |
|
pollici |
3,94 x 3,94 |
3,94 x 3,94 |
3,94 x 3,94 |
3,94 x 3,94 |
3,94 x 3,94 |
7,9 x 7,9 |
3,94 x 3,94 |
|
|
Forza di picco dell'attuatore 172 bar - 353.10 |
kN |
22.2 |
70.6 |
70.6 |
70.6 |
70.6 |
250 |
67 |
|
kip |
5.0 |
15.9 |
15.9 |
15.9 |
15.9 |
56.2 |
15.1 |
|
|
Scostamento lineare |
||||||||
|
Verticale (Z) |
± mm |
36 |
145 |
140 |
145 |
140 |
164 |
140 |
|
± pollici |
1.42 |
5.71 |
5.51 |
5.71 |
5.51 |
6.46 |
5.51 |
|
|
Laterale (Y) |
± mm |
31 |
115 |
110 |
115 |
110 |
170 |
110 |
|
± pollici |
1.22 |
4.53 |
4.33 |
4.53 |
4.33 |
6.69 |
4.33 |
|
|
Longitudinale (X) |
± mm |
35 |
130 |
125 |
130 |
125 |
200 |
125 |
|
± pollici |
1.38 |
5.12 |
4.92 |
5.12 |
4.92 |
7.87 |
4.92 |
|
|
Spostamento angolare |
||||||||
|
Rollio |
± gradi |
4.6 |
8.5 |
8 |
8.5 |
8 |
10 |
9 |
|
Beccheggio |
± gradi |
4.1 |
7.5 |
7 |
7.5 |
7 |
10 |
8 |
|
Imbardata |
± gradi |
3.5 |
6 |
5.5 |
6 |
5.5 |
8.4 |
6 |
|
Velocità lineare |
||||||||
|
Verticale (Z) |
mm/s |
950 |
1200 |
1200 |
1200 |
1200 |
2180 |
1700 |
|
pollici/s |
37.4 |
47.24 |
47.24 |
47.24 |
47.24 |
85.83 |
66.93 |
|
|
Laterale (Y) |
mm/s |
850 |
900 |
900 |
900 |
900 |
1800 |
1300 |
|
pollici/s |
33.47 |
35.43 |
35.43 |
35.43 |
35.43 |
70.87 |
51.18 |
|
|
Longitudinale (X) |
mm/s |
850 |
1000 |
1000 |
1000 |
1000 |
1740 |
1350 |
|
pollici/s |
33.47 |
39.37 |
39.37 |
39.37 |
39.37 |
68.5 |
53.15 |
|
|
Velocità angolare |
||||||||
|
Rollio |
gradi/s |
140 |
78 |
78 |
78 |
78 |
110 |
78 |
|
Beccheggio |
gradi/s |
130 |
70 |
70 |
70 |
70 |
110 |
70 |
|
Imbardata |
gradi/s |
105 |
50 |
50 |
50 |
50 |
90 |
50 |
|
Accelerazione lineare (solo tavola) |
||||||||
|
Verticale (Z) |
g |
27.0 |
18.1 |
18.1 |
16.0 |
16.0 |
16.0 |
15.9 |
|
Laterale (Y) |
g |
19.5 |
14.1 |
14.1 |
12.5 |
12.5 |
8.5 |
11.6 |
|
Longitudinale (X) |
g |
21.0 |
16.7 |
16.7 |
14.8 |
14.8 |
7.5 |
12.8 |
|
Accelerazione lineare (carico utile massimo) |
||||||||
|
Verticale (Z) |
g |
10.0 |
11.1 |
9.4 |
10.3 |
8.8 |
9.5 |
6.0 |
|
Laterale (Y) |
g |
7.0 |
8.6 |
7.3 |
8.0 |
6.8 |
5.5 |
4.2 |
|
Longitudinale (X) |
g |
7.8 |
10.2 |
8.7 |
9.5 |
8.1 |
6.0 |
4.8 |
OTTIENI IL MASSIMO DAL TUO INVESTIMENTO
I nostri esperti sono qui per aiutarti a mantenerti operativo.
Prodotti, componenti o accessori correlati
Software RPC® Connect
Dispositivi di controllo FlexTest®
Sistema di torsione rotante Modello 814
Sistemi di prova dello sterzo
Collettori di servizio idraulici serie 295
Centraline idrauliche SilentFlo™ 515 & 525 (HPU)
Cerchi altri prodotti?
Vai allo strumento di ricerca di soluzioniContatta subito un rappresentante MTS
Sei pronto per un preventivo o desideri maggiori informazioni? Siamo qui per aiutare. Richiedi un preventivoRisorse
Software RPC Connect di nuova generazione ora disponibile!
Josh Hernandez segna l'inizio dell'era RPC Connect nei test …
Presentazione dei controller FlexTest Elite Performance
Aumenta la conta dei canali, la velocità del sistema e la…
Il percorso verso RPC Connect
Cody Johnson esplora il software RPC: passato, presente e fu…
Le origini di RPC con il Dott. Glen Grenier
Q&A con il pioniere dei test di durata sull'ascesa del contr…
Test Rig Design
Costruisci i tuoi banchi di test di componenti e sottosistem…
Programma Fluid Care
Campionamento, analisi e revisione gestiti di fluidi idra…
