Applicazioni per prove su batteria dei veicoli elettrici
Convalida la durata, le prestazioni, l'affidabilità e la qualità delle batterie agli ioni di litio e dei pacchi batteria per auto elettriche, camion, veicoli fuoristrada, biciclette, scooter e veicoli fuoristrada.
Technical Overview
Le tendenze globali verso i veicoli elettrici a emissioni zero stanno determinando una domanda urgente di test completi sul ciclo di vita delle batterie agli ioni di litio, fondamentali per raggiungere l’autonomia necessaria per garantire la fattibilità di questi nuovi veicoli. Questi test vengono condotti da fornitori, OEM e laboratori conto terzi per convalidare la durata, le prestazioni, la qualità e la sicurezza dei pacchi batteria agli ioni di litio quando sottoposti a una serie di fenomeni di vibrazione reali.
Metodi di prova
I profili dei test di vibrazione delle batterie agli ioni di litio sono specificati in una serie di standard internazionali, in particolare la ISO 12405 oppure come determinato dal fornitore della batteria e dall'OEM. I profili di test vengono eseguiti fissando la batteria agli ioni di litio, il pacco batteria o il pacco batteria installato nel telaio del veicolo su una tavola vibrante integrata in una camera ambientale e dotata di tecnologia di monitoraggio del ciclo della batteria e dei campioni. La vibrazione viene applicata alla batteria in una sequenza di tre direzioni spaziali, iniziando nella direzione verticale (Z), seguita nella direzione trasversale (Y) e, infine, nella direzione longitudinale (X). I profili di temperatura vengono sovrapposti durante tutta la sequenza del test di vibrazione mentre il provino viene monitorato per eventuali rotture e perdite di contatto elettrico. Altri standard di test delle batterie agli ioni di litio includono SAE J2380, UN R100, UN R136, UN 38.3.
Risultati del test
I fornitori di batterie, gli OEM e i laboratori di test conto terzi utilizzano i risultati dei test di vibrazione per una varietà di scopi, tra cui la valutazione e la convalida della durata prevista della batteria; caratterizzazione della trasmissibilità, delle prestazioni e dell'affidabilità delle vibrazioni della batteria in una gamma di condizioni ambientali; infine prove di fine linea per verificare che le batterie prodotte rispettino rigorosi standard di qualità.
Soluzioni di prodotti MTS

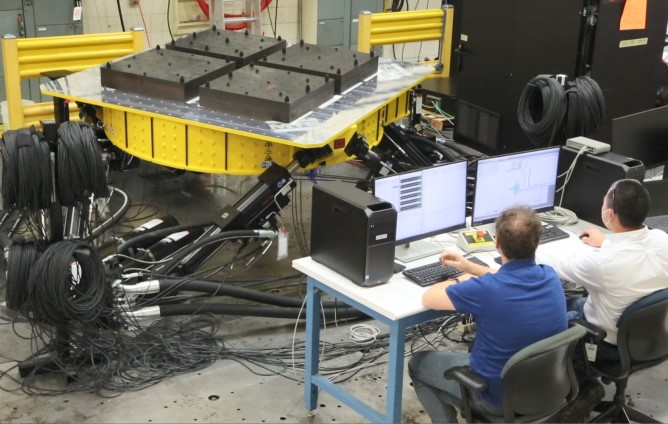

- I sistemi MAST (Multi-Axial Simulation Table) sono disponibili in configurazioni standard e personalizzate in grado di supportare alte frequenze, grandi carichi utili e geometrie necessarie per conformarsi agli standard internazionali di test delle batterie. I sistemi 6DOF MAST sono progettati per un'integrazione perfetta con camere ambientali, termociclatori e sistemi di monitoraggio dei campioni di terze parti.
- Il software RPC Connect è progettato per ottimizzare l'efficienza e la produttività del laboratorio di prova. Viene utilizzato per riprodurre in modo accurato ed efficiente i carichi stradali misurati sul campo su banchi di prova meccanici, portando in modo efficace la convalida del banco di prova in ambienti di laboratorio controllati e ripetibili.
- I controller FlexTest offrono controllo a circuito chiuso ad alta velocità, generazione di funzioni, condizionamento dei trasduttori e acquisizione dati. Gli strumenti di compensazione avanzati nel software FlexTest (793), come il controllo del grado di libertà, il controllo di tre variabili, il controllo di fase dell'ampiezza e la cancellazione armonica adattiva, consentono i massimi livelli di controllabilità e fedeltà del sistema MAST.
- Collettori di servizio idraulici di isolamento serie 295 (ISHM)/La tecnologia MTS SafeGuard™ aumentano il controllo prevedibile del sistema idraulico e implementano funzionalità di sicurezza avanzate in conformità con la norma ISO 13849 per soddisfare i livelli di prestazioni di sicurezza nazionali (PLc, PLd, PLe).
- Le unità di potenza idraulica (HPU) SilentFlo™ 515 sono dotate di motori e circuiti di raffreddamento all'avanguardia per generare potenza idraulica altamente affidabile ed efficiente dal punto di vista energetico. Le HPU SilentFlo sono facili da utilizzare e manutenere con meno parti, controlli accessibili e filtraggio migliorato.
- ISO 12405 Veicoli stradali a propulsione elettrica: specifiche di prova per pacchi e sistemi di batterie di trazione agli ioni di litio Le procedure di test specificate consentono di determinare le caratteristiche essenziali di prestazioni, affidabilità e uso improprio dei pacchi e dei sistemi di batterie agli ioni di litio.
- SAE J2380 Test di vibrazione delle batterie dei veicoli elettrici: Descrive il test di durata delle vibrazioni di una singola batteria (unità di prova) costituita da un modulo batteria per veicolo elettrico o da un pacco batterie per veicolo elettrico che ha generalmente una massa superiore a 200 kg e strutturalmente integrato come parte del veicolo.
- UN R100 Disposizioni uniformi relative all'omologazione dei veicoli riguardo a requisiti specifici del motopropulsore elettrico
- UN R136 Disposizioni uniformi relative all'omologazione di veicoli della categoria L riguardo a requisiti specifici per il motopropulsore elettrico.
- UN 38.3. Manuale dei test e dei criteri: Contiene criteri, metodi di prova e procedure da utilizzare per la classificazione delle merci pericolose secondo quanto previsto dalle "Raccomandazioni delle Nazioni Unite sul trasporto di merci pericolose, regolamenti modello", nonché dei prodotti chimici che presentano pericoli fisici secondo la "Globally Sistema armonizzato di classificazione ed etichettatura delle sostanze chimiche (GHS)".
Ottimizzare la precisione, l'efficienza e la produttività dei test sulle batterie dei veicoli elettrici
