Alimentatori e intensificatori per morsetti idraulici autonomi modello 685

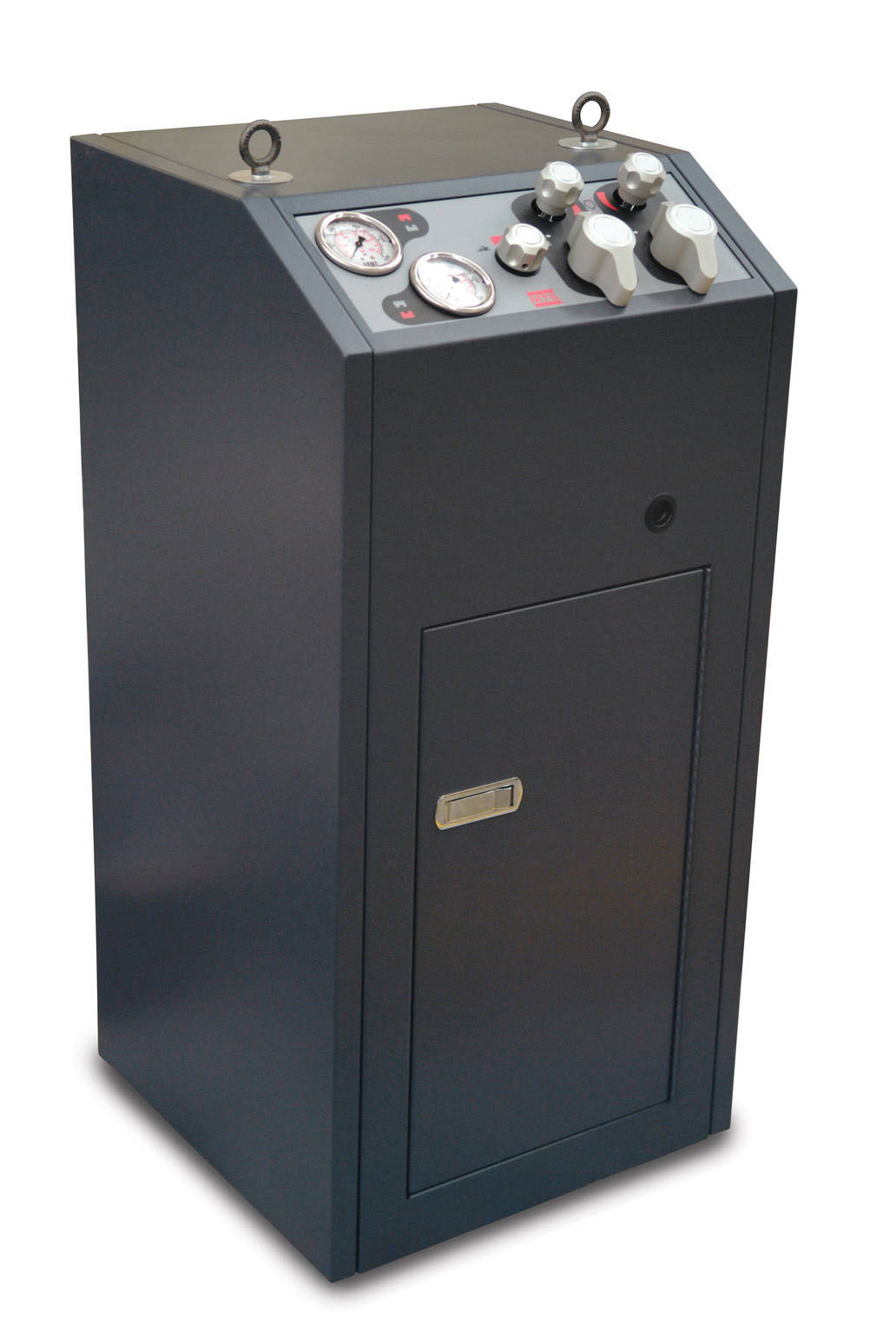

Alimentatore per morsetto idraulico autonomo modello 685.22 denti modello 685.10

Le unità 685.22 e 685.10 sono dotate di una pompa idraulica autonoma, un motore elettrico da 0,75 kW (1 hp), un serbatoio da 11,3 l (3 galloni), un filtro della linea di ritorno assoluto da 10 micron e tubi per il collegamento ai morsetti. Queste unità sono dotate di valvole di controllo direzionale individuali per i morsetti superiori e inferiori. Gli alimentatori dei morsetti utilizzano uno speciale fluido idraulico che consente l'utilizzo dei morsetti in camere ambientali a temperature elevate. Sono progettati per funzionare ininterrottamente, il che si traduce in una buona stabilità della pressione e una facile regolazione della pressione di uscita. Anche la velocità di chiusura del morsetto è regolabile. Poiché gli alimentatori dei morsetti sono sistemi autonomi, permettono l'uso di morsetti idraulici su sistemi di prova non idraulici.

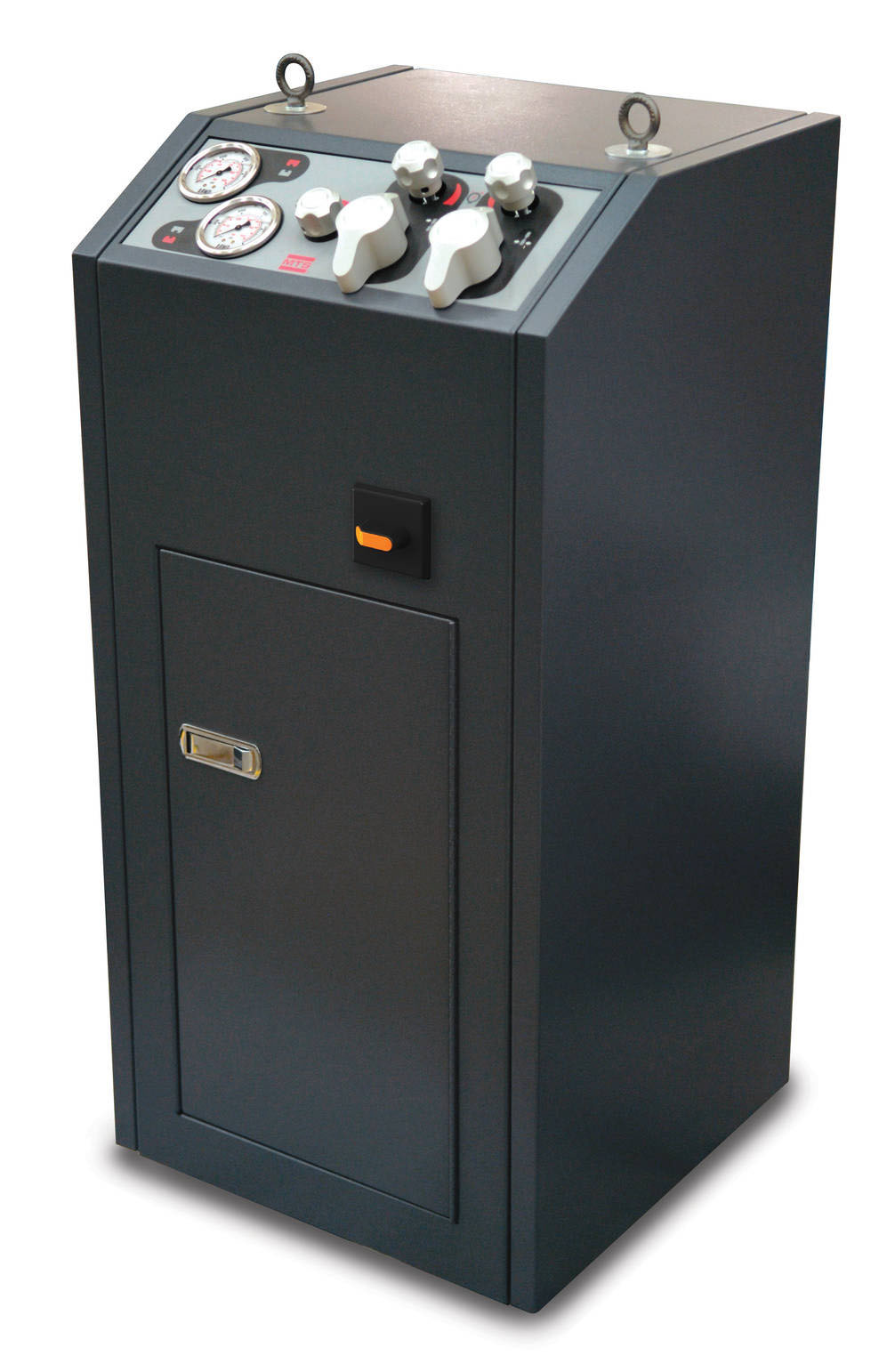

Intensificatore per morsetto idraulico modello 685.60

L'intensificatore per morsetti idraulici 685.60, che utilizza un innovativo sistema di intensificazione fluido-fluido, viene utilizzato con morsetti che richiedono una pressione superiore alla normale pressione idraulica del sistema. Sono disponibili due versioni con pressioni di uscita regolate in fabbrica di 45 MPa (6.500 psi) e 69 MPa (10.000 psi). La pressione di uscita è regolabile da 10 MPa (1.500 psi) fino al valore di uscita dell'alimentazione del morsetto. Per ridurre al minimo il tempo di installazione dei morsetti più grandi, è disponibile un kit di aggiornamento per volumi più grandi



Le caratteristiche standard includono:

• Valvola di controllo direzionale per ogni morsetto
• Ritenuta della valvola centrale, che consente un controllo della presa eccessiva ineguagliabile
• Design a pressione positiva continua, che fornisce stabilità ad alta pressione per tutto l'intervallo operativo
• Valvola di controllo del flusso separata per il controllo della velocità di innesto del morsetto
• I circuiti indipendenti del morsetto eliminano la diafonia
• Di facile manutenzione e assistenza
• Supporta un'ampia gamma di collegamenti elettrici



Specifiche degli alimentatori e dell'intensificatore modello 685

MODELLO**	DESCRIZIONE	INTERVALLO DI PRESSIONE	IMPOSTAZIONE DELLA RIPETIBILITÀ	TEMPERATURA DI ESERCIZIO	PESO	REQUISITI	CODICE ARTICOLO
685.10E-05	Stand-alone	10-70 MPa	±0,7 MPa	da -40 a 177°C	76 kg	115 V	057-509-601
	Alimentazione morsetti	(1.500-10.000 psi)	(±100 psi)	(da -40 a 350°F)	(170 lb)	(60 Hz)
685.10E-06	Stand-alone	10-70 MPa	±0,7 MPa	da -40 a 177°C	76 kg	100-115 V	057-509-602
	Alimentazione morsetti	(1.500-10.000 psi)	(±100 psi)	(da -40 a 350°F)	(170 lb)	(50 Hz)
685.10E-07	Stand-alone	10-70 MPa	±0,7 MPa	da -40 a 177°C	76 kg	208-230 V	057-509-603
	Alimentazione morsetti	(1,500-10,000 psi)	(±100 psi)	(da -40 a 350°F)	(170 lb)	(60 Hz)
685.10E-08	Stand-alone	10-70 MPa	±0,7 MPa	da -40 a 177°C	76 kg	200-240 V	057-509-604
	Alimentazione morsetti	(1.500-10.000 psi)	(±100 psi)	(da -40 a 350°F)	(170 lb)	(50 Hz)
685.22D-05	Stand-alone	0,7-21 MPa	±0.07 MPa	da -40 a 177°C	76 kg	115 V	057-598-001
	Alimentazione morsetti	(100-3.000 psi)	(±10 psi)	(da -40 a 350°F)	(170 lb)	(60 Hz)
685.22D-06	Stand-alone	0.7-21 MPa	±0.07 MPa	da -40 a 177°C	76 kg	100-115 V	057-598-002
	Alimentazione morsetti	(100-3.000 psi)	(±10 psi)	(da -40 a 350°F)	(170 lb)	(50 Hz)
685.22D-07	Stand-alone	0.7-21 MPa	±0.07 MPa	da -40 a 177°C	76 kg	208-230 V	057-598-003
	Alimentazione morsetti	(100-3.000 psi)	(±10 psi)	(da -40 a 350°F)	(170 lb)	(60 Hz)
685.22D-08	Stand-alone	0.7-21 MPa	±0.07 MPa	da -40 a 177°C	76 kg	200-240 V	057-598-004
	Alimentazione morsetti	(100-3,000 psi)	(±10 psi)	(da -40 a 350°F)	(170 lb)	(50 Hz)
685.60C-02*	Sistema idraulico	10-45 MPa	±0.7 MPa	da -18 a 66°C	39 kg	–	057-597-901
	Intensificatore	(1.500-6.500 psi)	(±100 psi)	(da 0 a 150°F)	(87 lb)
685.60C-03*	Sistema idraulico	10-70 MPa	±0.7 MPa	da -18 a 66°C	39 kg	–	057-597-902
	Intensificatore	(1.500-10.000 psi)	(±100 psi)	(da 0 a 150°F)	(87 lb)
*È disponibile un kit opzionale per ridurre al minimo i tempi di allestimento dei morsetti più grandi.
**Stabilità di pressione: ±100 psi (1% dell'intervallo operativo). Funzionamento continuo della pompa.
