Nueva herramienta basada en modelo en el software AeroPro minimiza los errores del banco de prueba para acelerar los test complejos y dinámicos de grandes subestructuras aeroespaciales.
Spencer Neitz - Ingeniero de Integración de Sistemas demuestra la Compensación Asistida por Modelo (MAC), una nueva herramienta en AeroPro diseñada para minimizar los errores de control, permitiendo que se realicen pruebas complejas y dinámicas de grandes subestructuras a velocidades mucho más rápidas. Usando una viga de flexión con cuatro actuadores, aplica MAC durante una prueba sinusoidal, lo que resulta en una reducción drástica de los errores del banco de prueba. Menos errores permiten pruebas más rápidas: en un gran artículo de prueba aeroespacial con una disposición compleja de docenas de actuadores, estas velocidades aumentadas podrían reducir los tiempos de prueba en semanas, meses o incluso años.

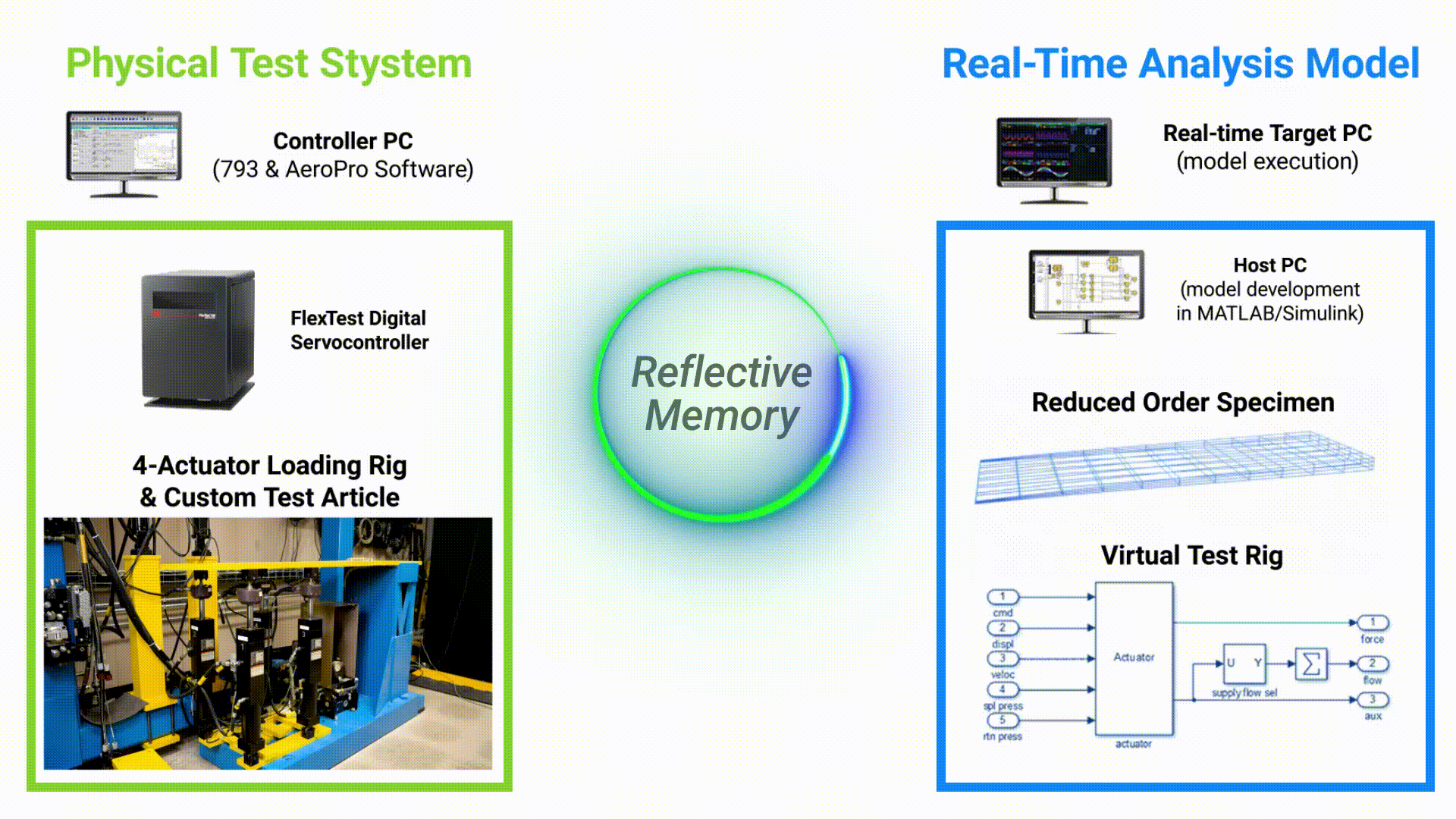

Introducido en AeroPro 7.60, MAC utiliza un modelo de análisis en tiempo real, compuesto por un modelo de espécimen de orden reducido y un banco de prueba virtual, funcionando en sincronía con un sistema de prueba físico a través de memoria reflexiva compartida de alta velocidad.
Los comandos de la válvula necesarios para corregir los errores fluyen desde el modelo de análisis y se ejecutan en el banco de prueba físico. Los señales de fuerza y desplazamiento fluyen del banco de prueba de regreso al modelo, y el proceso se repite en cada intervalo del reloj.

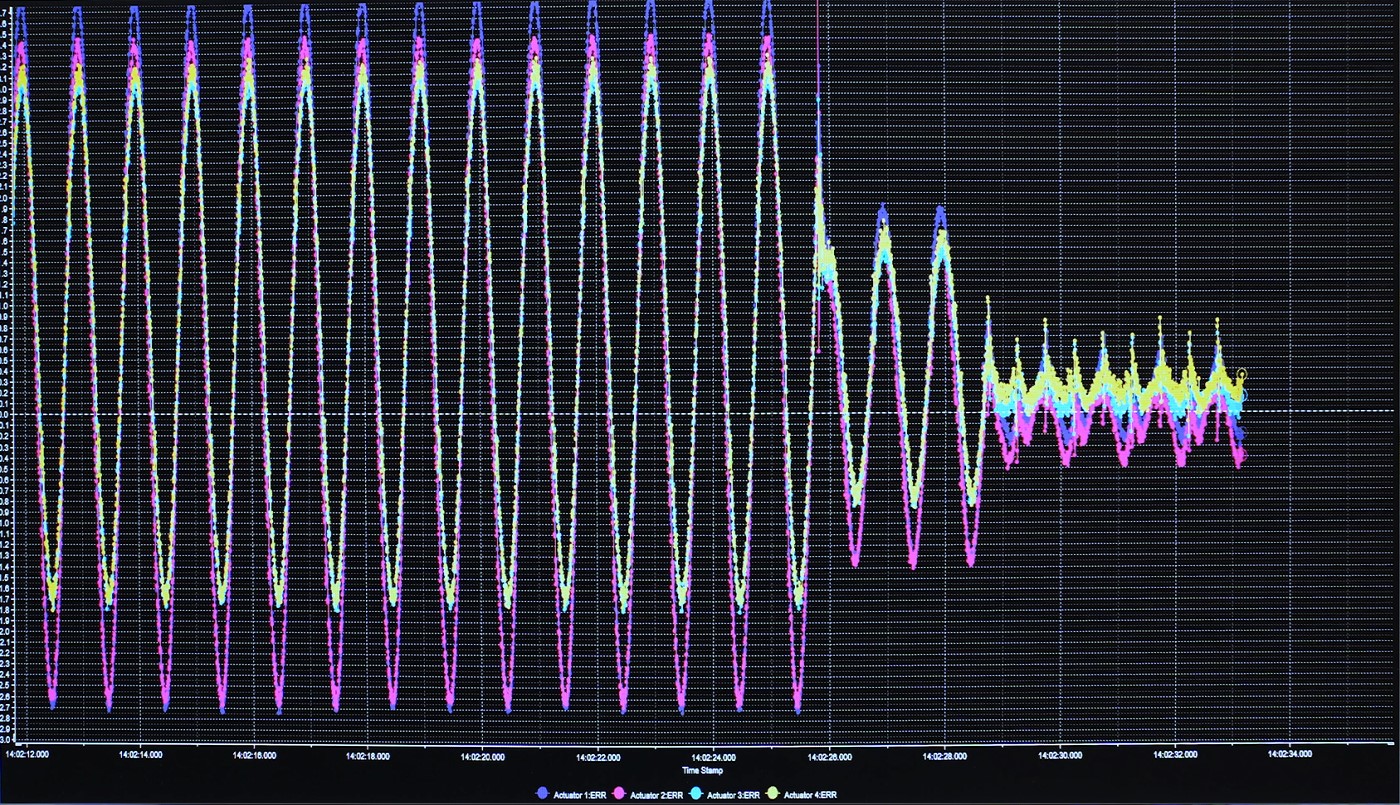

Un gráfico de errores del test sinusoidal realizado en la viga de flexión muestra la reducción inmediata y significativa de los errores en los cuatro actuadores tras la aplicación de MAC.
