Sistemas de prueba de durabilidad para amortiguadores
Someta probetas individuales o múltiples de amortiguadores a millones de ciclos de durabilidad, o ejecute ráfagas cortas de ciclos de alto rendimiento para medir las características de amortiguación. Los sistemas de durabilidad de amortiguadores MTS combinan bases autoportantes de gran rigidez para soportar altas cargas de inercia y servoválvulas de tres etapas seleccionables para realizar pruebas de durabilidad a alta velocidad incluso en los amortiguadores y puntales más grandes.
Aplicaciones
- Durabilidad
- Caracterización
Probetas de prueba
- Amortiguadores
- Puntales
Principales características del producto
Versátil
Los modelos 850 y 852 brindan la fuerza necesaria para las pruebas de durabilidad de varias probetas al mismo tiempo que admite hardware opcional para una amplia variedad de pruebas de rendimiento.
Preciso / repetible
Es capaz de generar un espectro completo de formas de onda de control, incluidas la sinusoidal, la de rampa, la cuadrada, la de seno sobre seno, la de barrido sinusoidal, la de seno de doble velocidad, la de rampa de doble velocidad y la cíclica de bloque definida por el usuario.
Funciones avanzadas de seguridad
Un controlador lógico programable (PLC) certificado y con clasificación de seguridad garantiza la seguridad de los operadores humanos y el cumplimiento de la norma ISO 13849.
Funcionamiento eficiente
El Software de prueba MTS Damper permite una configuración sencilla de las pruebas, una adquisición de datos flexible y completa, informes de datos de prueba automatizados y numerosos métodos de presentación y análisis.
Comparación de modelos
Modelo 849
- Durabilidad (probeta única)
- Caracterización de rendimiento (programable)
- 15,0 - 25,0 kN
- Servohidráulico lineal
- Software de pruebas MTS Damper
Modelo 850
- Durabilidad (1-6 probetas)
- Caracterización de rendimiento (programable)
- 25,0 - 67,0 kN
- Servohidráulico lineal
- Software de pruebas MTS Damper
Modelo 852
- Durabilidad (1-8 probetas)
- Caracterización de rendimiento (programable)
- 25,0-150,0 kN
- Servohidráulico lineal
- MTS Damper Testing Software
- Mesa ranurada en T para soportar hardware opcional
- Conjunto de columna/cabezal transversal/actuador posicionable
Configuraciones personalizadas
- Pruebas de alta velocidad
- Pruebas en presencia de lodo y lodos contaminantes
- Pruebas de amortiguadores magneto-reológicos (MR)
- Pruebas NVH
- Prueba de probetas invertidas o en ángulo
- Pruebas de calidad de producción
- y más
Resumen técnico
|
|
Unidades |
Modelo 849.15 |
Modelo 849.25 |
|
Fuerza dinámica máxima del actuador |
kN |
15 |
25 |
|
kip |
3,3 |
5,5 |
|
|
Diámetro de la varilla del actuador |
mm |
70 |
|
|
Carrera del actuator |
kN |
250 |
|
|
Cojinete hidrostático del actuador |
|
Estándar |
|
|
Actuador anti-rotación |
|
Estándar |
|
|
Servoválvula |
lpm |
126 |
188 |
|
gpm |
33 |
50 |
|
|
Servoválvula de fuerza de fricción |
lpm |
3,8 |
No disponible |
|
gpm |
1 |
||
|
Cierre de la servoválvula |
|
Manual |
|
|
Flujo bajo hidráulico |
|
Estándar, limita el actuador a 10 mm/s |
|
|
Celda de carga de fuerza de fricción |
kN |
7 |
|
|
libras |
1500 |
||
|
Carga lateral |
|
Hidráulica, dinámica (opcional) |
|
|
Neumática, estática (opcional) |
|||
|
Acumuladores |
litros |
8 |
15 |
|
Espacio de prueba |
mm |
1200 |
|
|
HSM |
|
Integral al colector del acumulador |
|
|
Rendimiento:
|
m/s @ kN |
3.2 @ 0 |
2.9 @ 0 |
|
2.3 @ 5 |
2.5 @ 5 |
||
|
0.7 @ 10 |
2.0 @ 10 |
||
|
|
1.4 @ 15 |
||
|
|
0.6 @ 18 |
||
|
Especificaciones del equipo |
Unidades |
Modelo 850.25 |
Modelo 850.50 |
|
Diámetro de la varilla del actuador |
mm |
80 |
80 |
|
in |
3.15 |
3.15 |
|
|
Espacio de la prueba (Cara del actuador hacia la celda de carga) |
|||
|
máxima |
mm |
1560 |
1540 |
|
mínima |
mm |
160 |
132 |
|
Clasificación de carga dinámica del bastidor |
kN |
50 |
50 |
|
kip |
11 |
11 |
|
|
Montaje en el suelo |
|
Bastidor atornillado al concreto (sistema opcional de aislamiento de vibraciones disponible) |
|
|
HSM |
lpm |
Integral al colector del acumulador, 300 lpm máx. |
|
|
Cojinete hidrostático del actuador |
Sí |
||
|
Carrera del actuator |
mm |
250 |
250 |
|
in |
10 |
10 |
|
|
Antirotación de alta resistencia |
|
Sí |
|
|
Flujobajo de seguridad |
|
Sí |
|
|
Acumulador |
l |
Presión y retorno de 19 litroso |
|
|
Especificaciones de la prueba de durabilidad |
||||||
|
Máxima velocidad de pico continua de 100 mm de carrera (de pico a pico) y comando de onda sinusoidal de carga de 12,5 kN. |
|
Máxima velocidad de pico continua de 100 mm de carrera (de pico a pico) y comando de onda sinusoidal de carga de 25 kN. |
||||
|
Modelo 850.25 |
|
Modelo 850.50 |
||||
|
HPU |
Potencia HZ |
M/S |
|
HPU |
Potencia HZ |
M/S |
|
505.20 |
60 |
0.9 |
|
505.20 |
60 |
0.4 |
|
505.20 |
50 |
0.7 |
|
505.20 |
50 |
0.3 |
|
505.30 |
60 |
1.5 |
|
505.30 |
60 |
0.8 |
|
505.30 |
50 |
1.2 |
|
505.30 |
50 |
0.6 |
|
505.60 |
60 |
3.5 |
|
505.60 |
60 |
1.9 |
|
505.60 |
50 |
2.8 |
|
505.60 |
50 |
1.6 |
|
505.90* |
60 |
3.6 |
|
505.90 |
60 |
3 |
|
505.90 |
50 |
3.6 |
|
505.90 |
50 |
2.4 |
|
|
|
|
|
505.180* |
60 |
4 |
|
|
|
|
|
505.180* |
50 |
4 |
|
*El HSM en el bastidor limita el flujo a 300 Lpm (80 gpm). Agregue el modelo 293 HSM de MTS para las HPU con una salida superior a 300 Lpm. |
||||||
|
Especificaciones de las pruebas de rendimiento |
|||
|
Velocidad máxima de pico para 3 ciclos de carrera de 100 mm (pico a pico), comando de onda sinusoidal. |
|||
|
Modelo 850.25 |
Modelo 850.50 |
||
|
4 m/s |
Sin carga |
5 m/s |
Sin carga |
|
3,5 m/s |
5000 N de carga |
4,5 m/s |
5000 N de carga |
|
2,8 m/s |
10000 N de carga |
4,0 m/s |
10000 N de carga |
|
1,8 m/s |
15000 N de carga |
3,0 m/s |
20000 N de carga |
|
1,0 m/s |
15000 N de carga |
1,2 m/s |
30000 N de carga |
|
Especificaciones del equipo |
Unidades |
Modelo 852.25 |
Modelo 852.50 |
Modelo 852.67 |
|
|
Diámetro de la varilla del actuador |
mm |
80 |
80 |
80 |
|
|
in |
3.15 |
3.15 |
3.15 |
||
|
Espacio de la prueba (Cara del actuador hacia la celda de carga) |
|
||||
|
máxima |
mm |
1575 |
1575 |
1575 |
|
|
mínima |
mm |
180 |
180 |
180 |
|
|
Clasificación de carga dinámica del bastidor |
kN |
67 |
67 |
67 |
|
|
kip |
15 |
15 |
15 |
||
|
Montaje en el suelo |
|
Bastidor atornillado al concreto (sistema opcional de aislamiento de vibraciones disponible) |
|||
|
HSM |
lpm |
Integral al colector del acumulador, 284 lpm máx. |
|||
|
Cojinete hidrostático del actuador |
Sí |
||||
|
Carrera del actuator |
mm |
250 |
250 |
250 |
|
|
in |
10 |
10 |
10 |
||
|
Antirotación de alta resistencia |
|
Sí |
|||
|
Flujobajo de seguridad |
|
Sí |
|||
|
Acumulador (presión y retorno) |
l |
19 |
19 |
38 |
|
|
Especificaciones de la prueba de durabilidad |
||||||||||
|
Velocidad máxima continua de onda sinusoidal para pruebas de durabilidad |
||||||||||
|
Modelo 852.25 |
|
Modelo 852.50 |
|
Modelo 852.67 |
||||||
|
HPU |
Potencia HZ |
M/S |
|
HPU |
Potencia HZ |
M/S |
|
HPU |
Potencia HZ |
M/S |
|
505.20 |
60 |
0.9 |
|
505.20 |
60 |
0.5 |
|
505,20,_60_Hz |
60 |
0,3 (33,5_kN_de_carga) |
|
505.20 |
50 |
0.7 |
|
505.20 |
50 |
0.4 |
|
505,20,_50_Hz |
60 |
0,2 (33,5_kN_de_carga) |
|
505.30 |
60 |
1.6 |
|
505.30 |
60 |
0.9 |
|
505.30 |
60 |
0,6 (33,5_kN_de_carga) |
|
505.30 |
50 |
1.3 |
|
505.30 |
50 |
0.7 |
|
505.30 |
50 |
0,4 (33,5_kN_de_carga) |
|
505.60 |
60 |
3.2 |
|
505.60 |
60 |
2 |
|
505.60 |
60 |
1,4 (33,5_kN_de_carga) |
|
505.60 |
50 |
2.9 |
|
505.60 |
50 |
1.7 |
|
505.60 |
50 |
1,1 (33,5_kN_de_carga) |
|
505.90*# |
60 |
3.2 |
|
505.90* |
60 |
3.2 |
|
505.90* |
60 |
2,2 (33,5_kN_de_carga) |
|
505.90*# |
50 |
3.2 |
|
505.90 |
50 |
2.6 |
|
505.90 |
50 |
1,7 (33,5_kN_de_carga) |
|
|
|
|
|
505.180*# |
60 |
3.6 |
|
505.180*# |
60 |
2,9 (33,5_kN_de_carga) |
|
|
|
|
|
505.180*# |
50 |
3.6 |
|
505.180*# |
50 |
2,9 (33,5_kN_de_carga) |
|
* Debido a un límite de flujo de 284 lpm con el HSM estándar de encendido/apagado, se requiere un HSM 293 opcional para cumplir con este rendimiento. |
||||||||||
|
# Velocidad máxima limitada a esta carga de la probeta. |
||||||||||
|
Especificaciones de las pruebas de rendimiento |
||||||
|
Velocidad máxima de pico para 3 ciclos de carrera de 100 mm (pico a pico), comando de onda sinusoidal. |
||||||
|
Modelo 850.25 |
Modelo 850.50 |
Modelo 852.67 |
||||
|
4,0 m/s |
Sin carga |
5,0 m/s |
Sin carga |
3,8 m/s |
Sin carga |
|
|
3,6 m/s |
5000 N de carga |
4,5 m/s |
5000 N de carga |
3,6 m/s |
10 kN de carga |
|
|
3,0 m/s |
10000 N de carga |
4,0 m/s |
10000 N de carga |
3,1 m/s |
20 kN de carga |
|
|
2,2 m/s |
15000 N de carga |
3,0 m/s |
20000 N de carga |
2,5 m/s |
30 kN de carga |
|
|
1,5 m/s |
18000 N de carga |
1,2 m/s |
30000 N de carga |
1,7 m/s |
40 kN de carga |
|
-

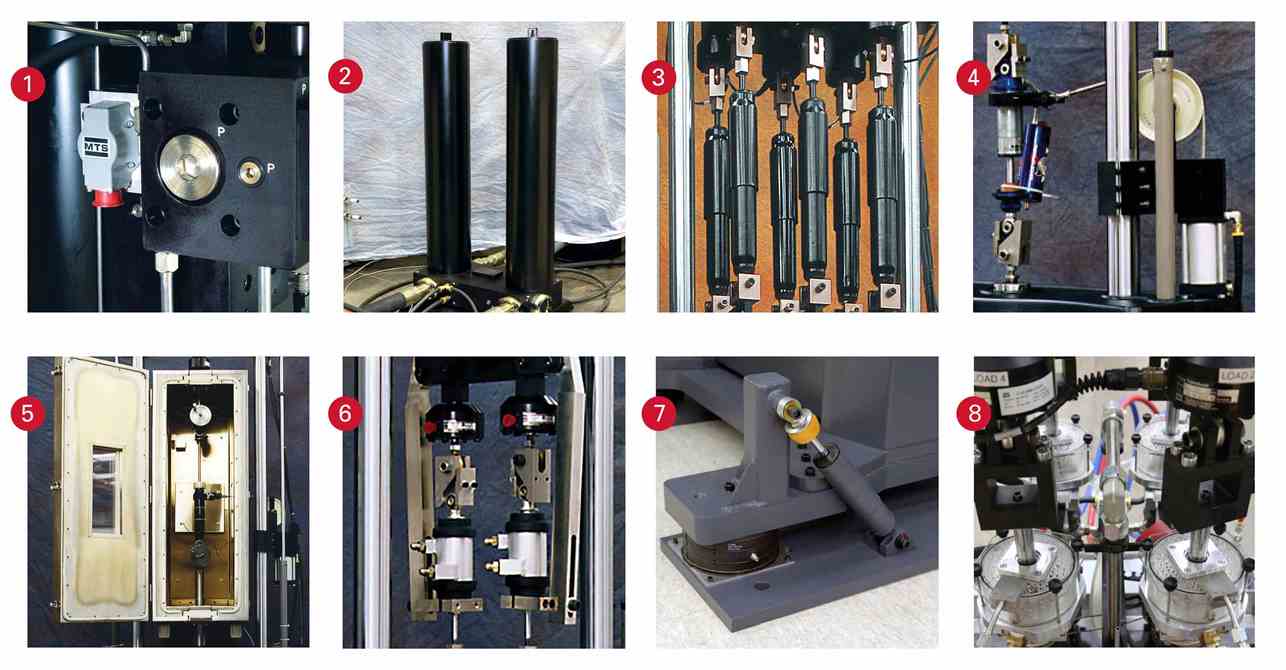

Servoválvulas (modos de flujo alto y bajo): Obtenga una mayor precisión en las pruebas de baja velocidad en el modo de bajo flujo añadiendo servoválvulas secundarias.
-
Acumulación personalizada: Aumente el rendimiento del sistema con acumuladores adicionales. El sistema se puede personalizar para satisfacer las necesidades únicas de las pruebas.
-
Accesorios de probetas múltiples: Permite ensayar hasta 8 probetas simultáneamente. Se utilizan transductores de fuerza individuales para cada probeta con el fin de obtener datos precisos.
-
Actuadores de carga lateral: Simule las condiciones de carga reales proporcionando una fuerza lateral ajustable en las probetas de prueba de los amortiguadores.
-
Cámara ambiental: Pruebe los amortiguadores en condiciones reales de calor y frío con una cámara ambiental montada en el bastidor de pruebas.
-
Refrigeración por camisa de agua: Reduzca el tiempo de inactividad de las pruebas manteniendo los amortiguadores dentro de los rangos de temperatura requeridos por las especificaciones de las pruebas.
-
Aislamiento de vibraación: Reduce la transmisión de fuerza al suelo y permite instalar sistemas de prueba en instalaciones sensibles a las vibraciones.
-
Simulación de lodos y fangos: Simule la prueba de los amortiguadores en condiciones reales de barro. Regule la cantidad y la consistencia del lodo con esta opción de lodo autónomo.

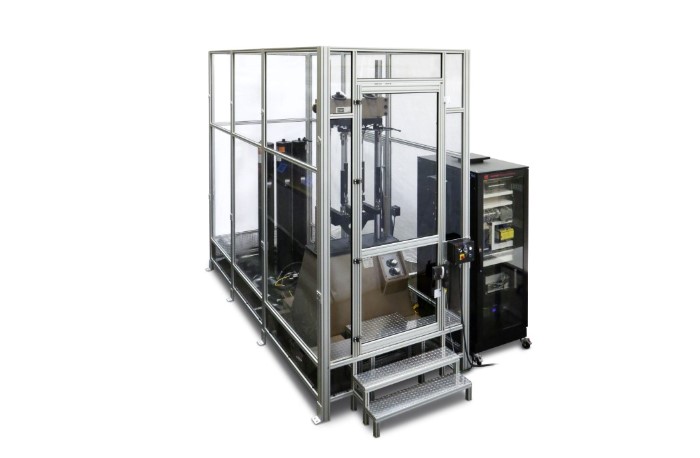

Los sistemas de prueba de los amortiguadores, que cumplen la norma ISO 13849, utilizan un controlador lógico programable (PLC) certificado y de seguridad para gestionar todas las funciones y subsistemas de seguridad, entre los que se incluyen:
- Velocidad segura
- Aislamiento seguro/Apagado seguro
- Interruptor de modo de tres posiciones (apagado/bajo/elevado)
- Válvulas con clasificación de seguridad
- Recintos del área de prueba
- Paradas de emergencia y paradas de la estación
