Eliminar la variabilidad de los equipos de pruebas de la ecuación de las pruebas de materiales es fundamental para el éxito de cualquier laboratorio de pruebas. Entendemos lo importante que es para los ingenieros de pruebas tener confianza en sus mediciones de desplazamiento. Para ayudarle a minimizar la variabilidad de la máquina, MTS recomienda la calibración anual del desplazamiento con estándares trazables.
El transductor de desplazamiento lineal variable (LVDT) ha sido durante mucho tiempo el dispositivo de calibración de desplazamiento preferido para los sistemas de prueba de materiales. En general, y durante mucho tiempo, la industria de las pruebas ha tendido a aceptar simplemente que los LVDT no son tan lineales o repetibles como otros transductores de medición dentro del sistema de pruebas.Los LVDTs son propensos a un mayor rendimiento no lineal en diferentes porciones de su recorrido que los típicos transductores de bandas extensométricas. Esto significa que el inicio de la misma prueba desde diferentes posiciones del actuador y de la cruceta inducirá una ligera variabilidad en la retroalimentación del desplazamiento sin procesar. La mayoría de los LVDT disponibles en el mercado no cumplen sistemáticamente los requisitos de linealidad de MTS en el rango del 2 % al 100 %.
MTS utiliza la calibración por desplazamiento para resolver este problema de no linealidad, y ahora utiliza la norma ASTM E2309.
Publicada por primera vez en 2005, la norma ASTM E2309 verifica los LVDT y otros dispositivos de medición de desplazamiento utilizados en los sistemas de prueba de materiales. Las principales características de la norma ASTM E2309 producen datos que le darán mayor confianza en sus mediciones de desplazamiento.

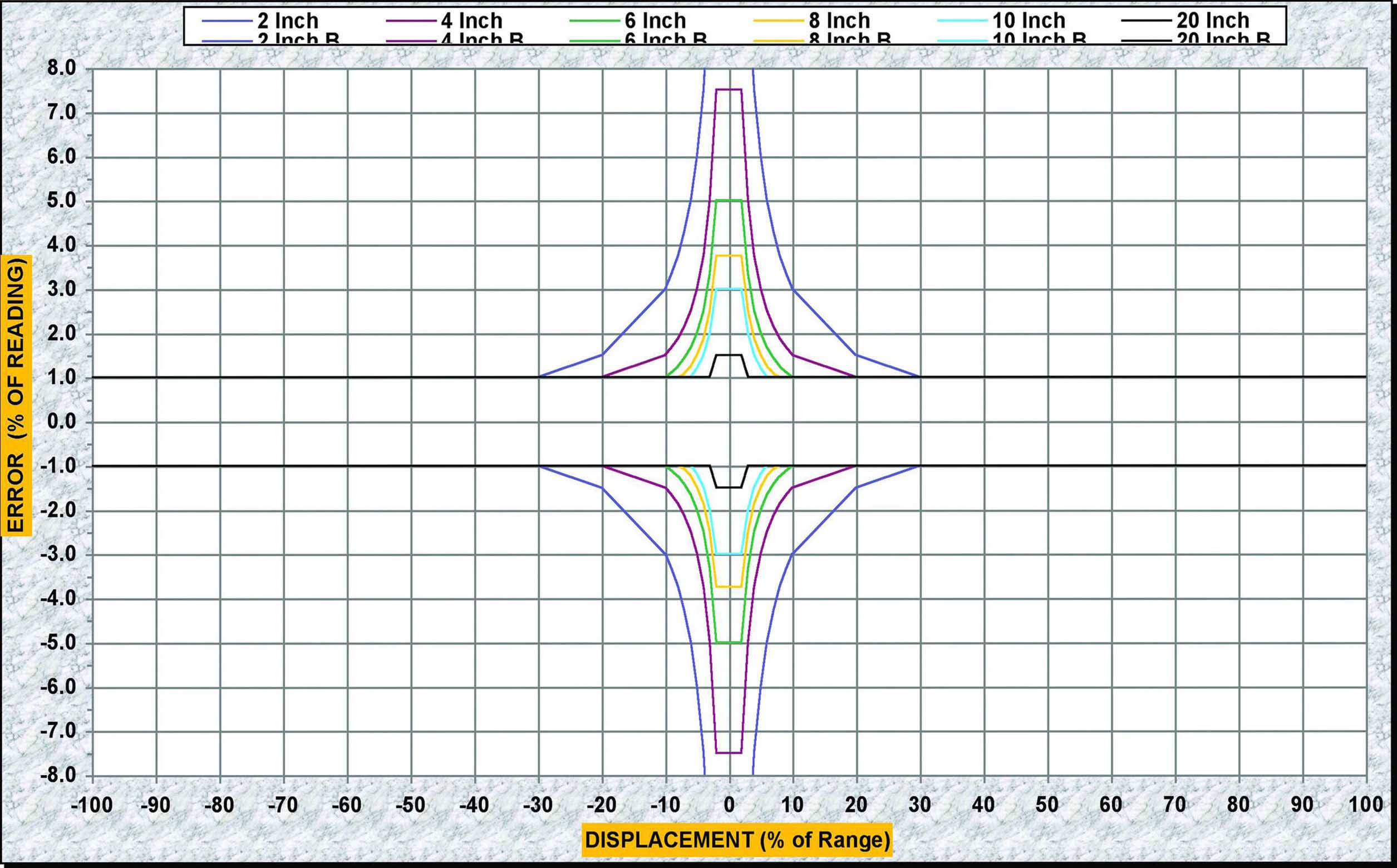

¿Cómo mejora la precisión ASTM E2309? Proporciona un método para clasificar por rendimiento diferentes partes del rango físico, así como la clasificación de todo el rango. La norma ASTM E2309 requiere dos corridas de datos, lo que ayuda a capturar la varianza dentro de las corridas y a validar la repetibilidad de la medición. Cada clasificación ofrece un criterio de error relativo en porcentaje de desplazamiento, más un error fijo permitido para mediciones cercanas a cero. Además, los cuatro niveles de clasificación de la precisión dentro de la norma ASTM E2309 proporcionan una referencia coherente para la medición del desplazamiento, junto con los medios para establecer los requisitos específicos para la clasificación de la precisión.
La ventaja del servicio de calibración de MTS

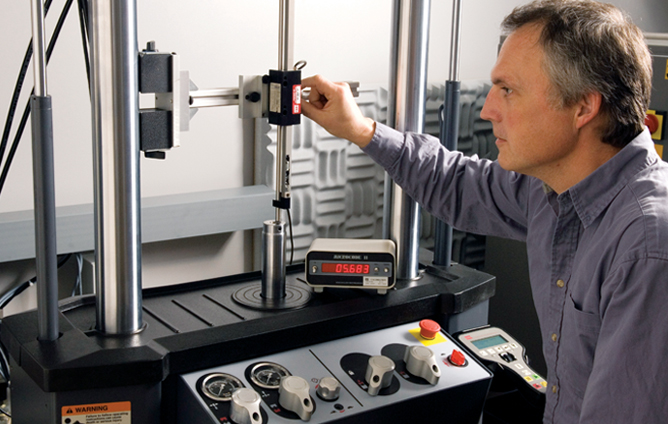

Los ingenieros de servicio de campo de MTS realizan la calibración de principio a fin. Esta calibración de campo a nivel de sistema incluye todos los componentes del sistema: transductor, cables, acondicionadores y controladores. Cuando todos los elementos se evalúan como una unidad, se elimina una incertidumbre considerable. Comuníquese con nosotros para obtener más información sobre cómo las soluciones de calibración de MTS pueden beneficiar sus pruebas.
