Sistemas de mesa de simulación multiaxial (MAST)
Aplican la fuerza y el movimiento en seis grados de libertad a los componentes y subsistemas para evaluar su comportamiento bajo una diversa gama de fenómenos de vibración reales. Disponibles en una amplia gama de capacidades, los Sistemas de hexápodo MTS utilizan los versátiles controles FlexTest® y el renombrado software RPC® para satisfacer las necesidades de prueba de las industrias automotriz, aeroespacial y de ingeniería civil.
Aplicaciones
- Durabilidad
- Ruido y vibración
- Transmisibilidad de vibración
- Comodidad de conducción
- Evaluación del modelo
- Caracterización
- Caracterización térmica
- Certificación sísmica
Probetas de prueba
- Sub-Systems
- Baterías y portabaterías
- Asientos
- Componentes de la carrocería
- Sistemas de escape
- Sistemas de enfriamiento
- Soportes del motor
- Cuadros de mando y electrónica
- Tanques de combustible y almacenamiento
- Sistemas y equipo no estructurales
Normas de pruebas
- Pruebas de calificación de terremoto AC156
- ISO 12405 Prueba de baterías de iones de litio
- ISO 13849-1
- ISO 13090-1
- ISO 2631-1
Principales características del producto
Resultados precisos y repetibles
Utiliza tecnologías avanzadas de control de grado de libertad y de control de tres variables.
Estándar en la industria
MTS cuenta con más de tres décadas de experiencia en pruebas multiaxiales y mantiene la mayor base instalada del mundo de mesas de simulación multiaxial.
Versátil
Implementado en todo el mundo, cumple con los requisitos de prueba en una amplia gama de industrias.
Funciones avanzadas de seguridad
Integra una innovadora tecnología de colectores de distribución para garantizar un flujo hidráulico seguro y predecible al sistema de prueba.
Comparación de modelos

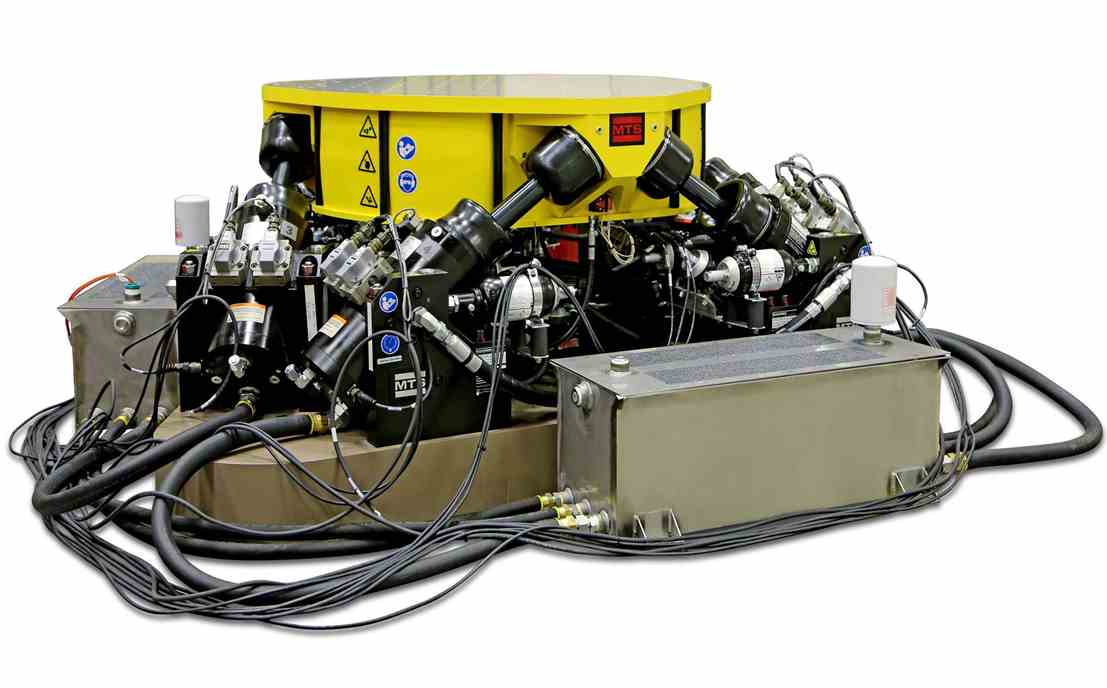

Modelo 353.10
- Mesa redonda de 1 metro
- Hasta 500 kg de carga útil
- Ancho de banda de control de hasta 500 Hz
- Aplicaciones de durabilidad
- Aplicaciones NVH
- Integración de la cámara ambiental
- Integración de la cámara anecoica

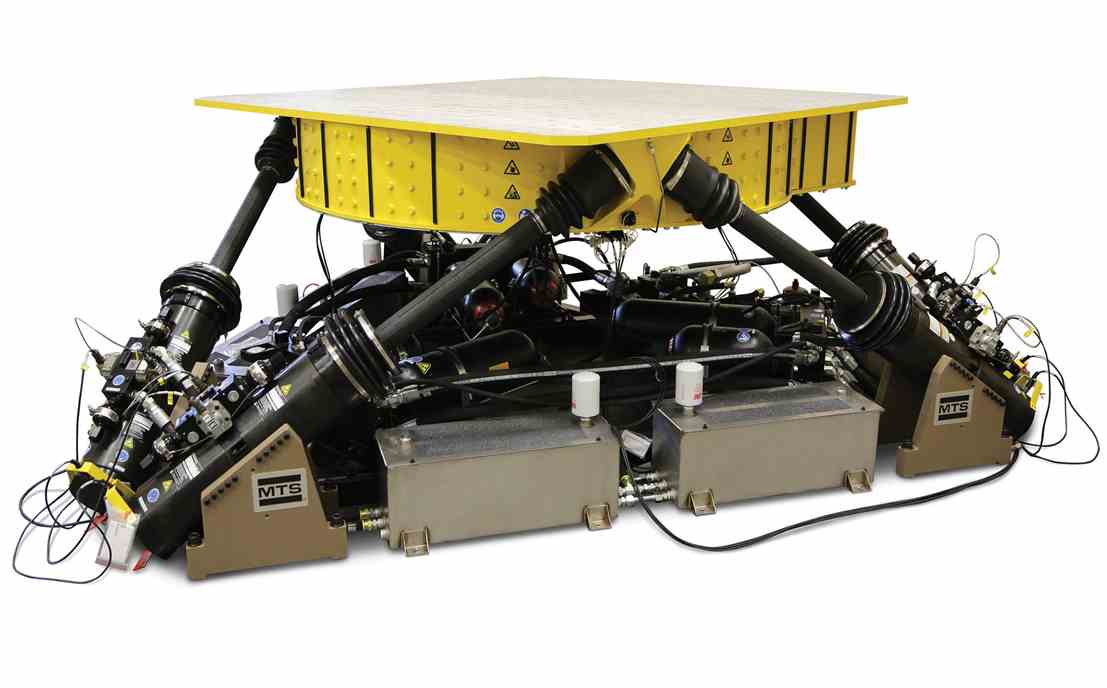

Modelo 353.20
-
Mesa redonda de 2 metros o cuadrada de 2,2 metros
-
Hasta 1000 kg de carga útil
-
Ancho de banda de control de hasta 150 Hz
-
Aplicaciones de durabilidad
-
Aplicaciones de comodidad de conducción
-
Integración de la cámara ambiental
-
Integración de la cámara anecoica

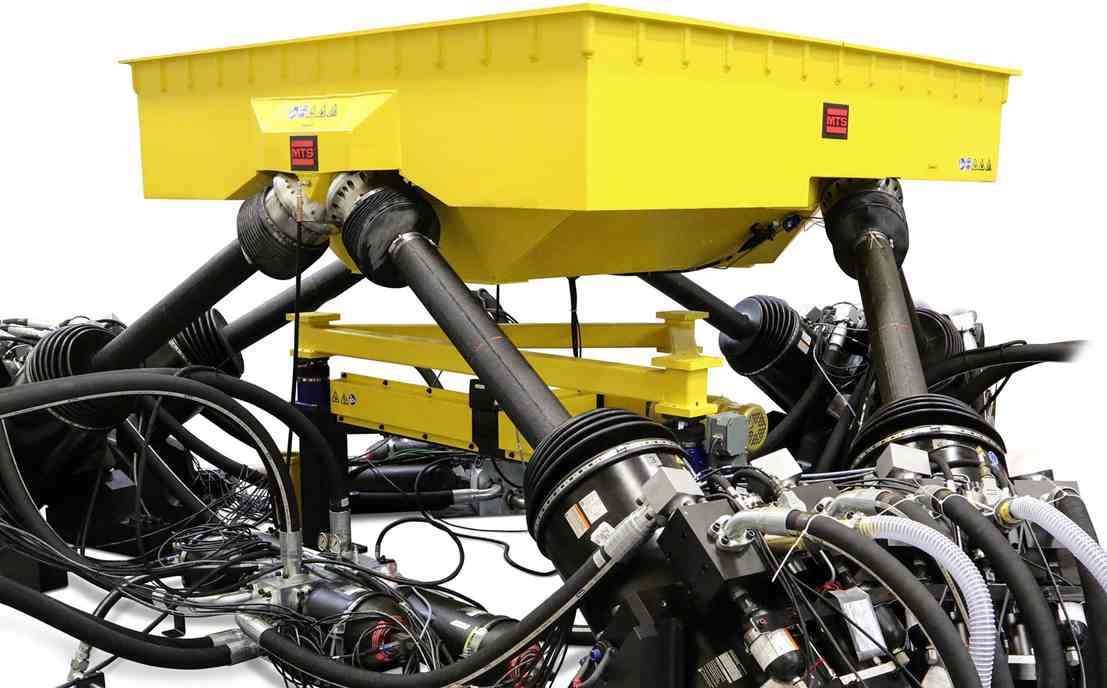

Modelo 353.50
- Mesa de 2,5 metros cuadrados
- Hasta 3000 kg de carga útil
- Ancho de banda de control de hasta 100 Hz
- Aplicaciones de durabilidad para trabajos pesados
- Aplicaciones sísmicas

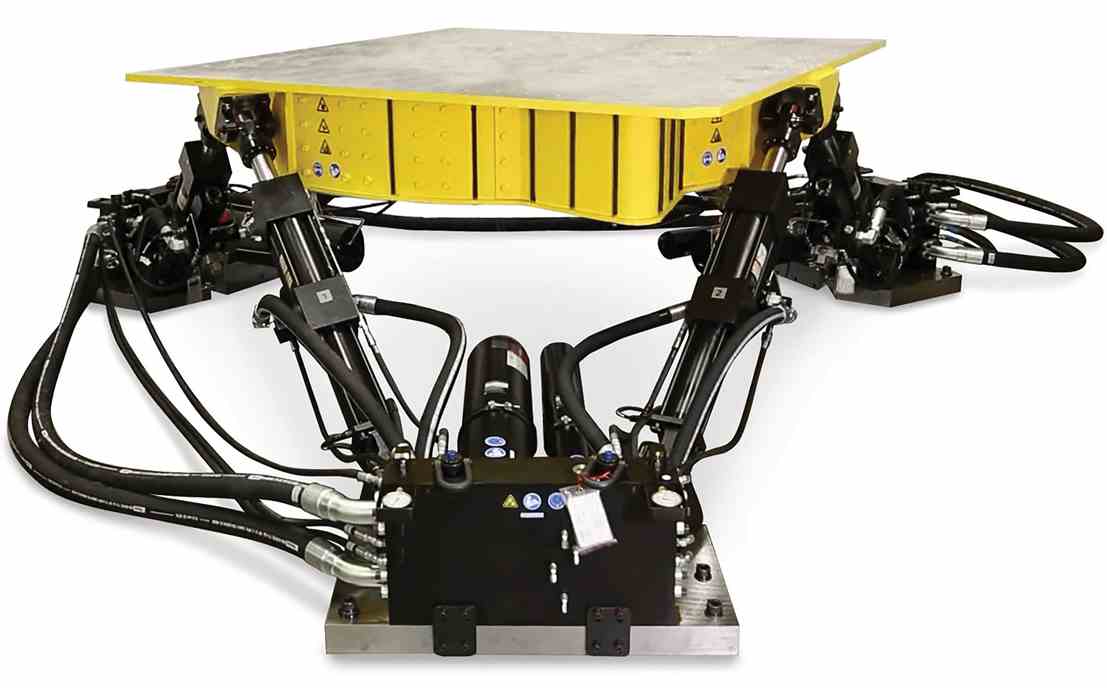

Modelo 354.20
-
Mesa redonda de 2 metros o cuadrada de 2,2 metros
-
Hasta 2000 kg de carga útil
-
Ancho de banda de control de hasta 100 Hz
-
Aplicaciones de durabilidad para trabajos pesados
-
Aplicaciones sísmicas
Casos prácticos destacados
Resumen técnico

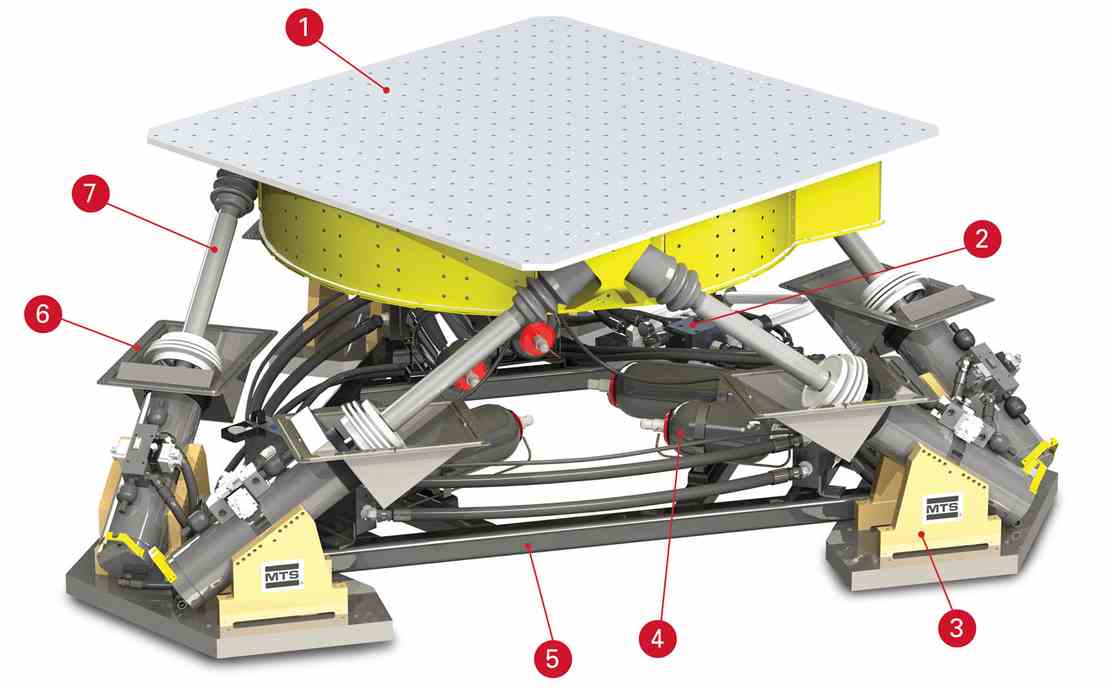

- Tabla
- Colector de control hidráulico integrado con aislamiento opcional
- Conjunto de actuador fijo
- Acumulación acoplada
- Bastidor de montaje
- Interfaz de piso de cámara opcional
- Conjunto de rótula y puntal

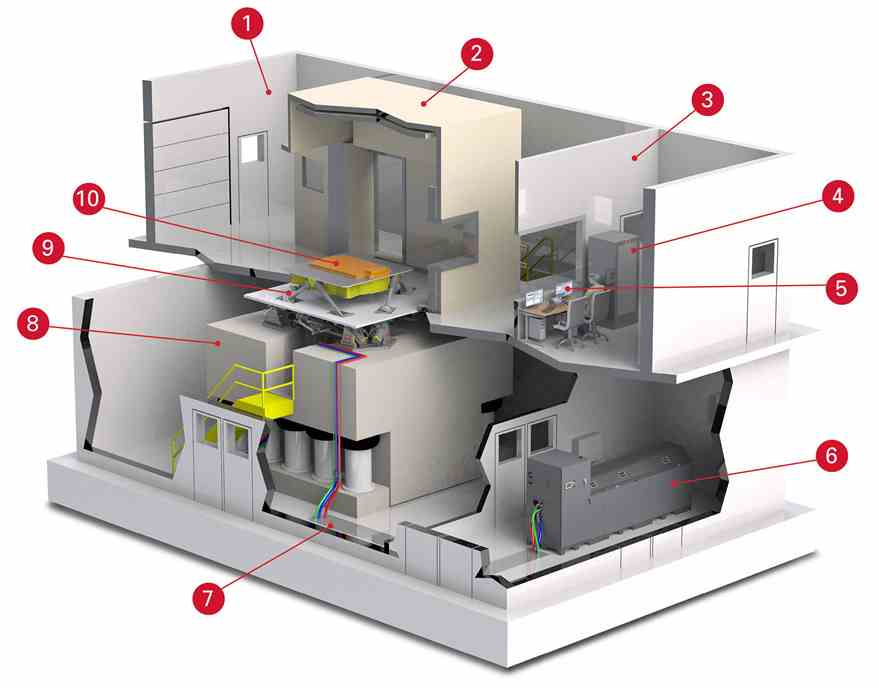

- Celda de prueba
- Cámara ambiental
- Sala de control
- Controlador FlexTest
- Software RPC Pro
- Unidad de alimentación hidráulica SilentFlo
- Rígido
- Masa sísmica
- Sistema MAST
- Probeta de prueba de la batería de iones de litio
|
Unidades |
353.10 |
|
|
Tamaño de mesa |
mm |
1,0 diá. |
|
pies |
3,3 diá. |
|
|
Frecuencia de simulación (mesa vacía) |
Hz |
0.8-500 |
|
Frecuencia de simulación (carga útil máxima) |
Hz |
0,8-250 |
|
Carga útil máxima |
kg |
500 |
|
libras |
1102 |
|
|
Modelo de montaje de la mesa |
mm |
100 x 100 |
|
in |
3,94 x 3,94 |
|
|
Fuerza máxima del actuador 172 bar - 353.10 |
kN |
22,2 |
|
kip |
5,0 |
|
|
Desplazamiento lineal |
||
|
Vertical (Z) |
± mm |
36 |
|
± in |
1.42 |
|
|
Lateral (Y) |
± mm |
31 |
|
± in |
1,22 |
|
|
Longitudinal (X) |
± mm |
35 |
|
± in |
1,38 |
|
|
Desplazamiento angular |
||
|
Balanceo |
± grado |
4,6 |
|
Inclinación |
± grado |
4,1 |
|
Guiñada |
± grado |
3,5 |
|
Velocidad lineal |
||
|
Vertical (Z) |
mm/s |
950 |
|
in/s |
37,4 |
|
|
Lateral (Y) |
mm/s |
850 |
|
in/s |
33,47 |
|
|
Longitudinal (X) |
mm/s |
850 |
|
in/s |
33,47 |
|
|
Velocidad angular |
||
|
Balanceo |
grado/s |
140 |
|
Inclinación |
grado/s |
130 |
|
Guiñada |
grado/s |
105 |
|
Aceleración lineal (mesa vacía) |
||
|
Vertical (Z) |
g |
27,0 |
|
Lateral (Y) |
g |
19,5 |
|
Longitudinal (X) |
g |
21,0 |
|
Aceleración lineal (carga útil máxima) |
||
|
Vertical (Z) |
g |
10,0 |
|
Lateral (Y) |
g |
7,0 |
|
Longitudinal (X) |
g |
7,8 |
|
Unidades |
353.20 |
353.20 |
|
|
Tamaño de mesa |
mm |
2,0 diá. |
2,2 x 2,2 |
|
pies |
6,8 diá. |
7,2 x 7,2 |
|
|
Frecuencia de simulación (mesa vacía) |
Hz |
0,8-150 |
0,8-150 |
|
Frecuencia de simulación (carga útil máxima) |
Hz |
0,8-100 |
0,8-100 |
|
Carga útil máxima |
kg |
680 |
680 |
|
libras |
1499 |
1499 |
|
|
Modelode montaje de la mesa |
mm |
100 x 100 |
100 x 100 |
|
in |
3,94 x 3,94 |
3,94 x 3,94 |
|
|
Fuerza máxima del actuador 172 bar - 353.10 |
kN |
70,6 |
70,6 |
|
kip |
15,9 |
15,9 |
|
|
Desplazamiento lineal |
|||
|
Vertical (Z) |
± mm |
145 |
145 |
|
± in |
5,71 |
5,71 |
|
|
Lateral (Y) |
± mm |
115 |
115 |
|
± in |
4,53 |
4,53 |
|
|
Longitudinal (X) |
± mm |
130 |
130 |
|
± in |
5,12 |
5,12 |
|
|
Desplazamiento angular |
|||
|
Balanceo |
± grado |
8,5 |
8,5 |
|
Inclinación |
± grado |
7,5 |
7,5 |
|
Guiñada |
± grado |
6 |
6 |
|
Velocidad lineal |
|||
|
Vertical (Z) |
mm/s |
1200 |
1200 |
|
in/s |
47,24 |
47,24 |
|
|
Lateral (Y) |
mm/s |
900 |
900 |
|
in/s |
35,43 |
35,43 |
|
|
Longitudinal (X) |
mm/s |
1000 |
1000 |
|
in/s |
39,37 |
39,37 |
|
|
Velocidad angular |
|||
|
Balanceo |
deg/s |
78 |
78 |
|
Inclinación |
deg/s |
70 |
70 |
|
Guiñada |
deg/s |
50 |
50 |
|
Aceleración lineal (mesa vacía) |
|||
|
Vertical (Z) |
g |
18,1 |
16,0 |
|
Lateral (Y) |
g |
14,1 |
12,5 |
|
Longitudinal (X) |
g |
16,7 |
14,8 |
|
Aceleración lineal (carga útil máxima) |
|||
|
Vertical (Z) |
g |
11,1 |
10,3 |
|
Lateral (Y) |
g |
8,6 |
8,0 |
|
Longitudinal (X) |
g |
10,2 |
9,5 |
|
Unidades |
353.20 HP |
353.20 HP |
|
|
Tamaño de mesa |
mm |
2,0 diá. |
2,2 x 2,2 |
|
pies |
6,8 diá. |
7,2 x 7,2 |
|
|
Frecuencia de simulación (mesa vacía) |
Hz |
0,8-150 |
0,8-150 |
|
Frecuencia de simulación (carga útil máxima) |
Hz |
0,8-100 |
0,8-100 |
|
Carga útil máxima |
kg |
1000 |
1000 |
|
libras |
2205 |
2205 |
|
|
Modelode montaje de la mesa |
mm |
100 x 100 |
100 x 100 |
|
in |
3,94 x 3,94 |
3,94 x 3,94 |
|
|
Fuerza máxima del actuador 172 bar - 353.10 |
kN |
70,6 |
70,6 |
|
kip |
15,9 |
15,9 |
|
|
Desplazamiento lineal |
|||
|
Vertical (Z) |
± mm |
140 |
140 |
|
± in |
5,51 |
5,51 |
|
|
Lateral (Y) |
± mm |
110 |
110 |
|
± in |
4,33 |
4,33 |
|
|
Longitudinal (X) |
± mm |
125 |
125 |
|
± in |
4,92 |
4,92 |
|
|
Desplazamiento angular |
|||
|
Balanceo |
± grado |
8 |
8 |
|
Inclinación |
± grado |
7 |
7 |
|
Guiñada |
± grado |
5,5 |
5,5 |
|
Velocidad lineal |
|||
|
Vertical (Z) |
mm/s |
1200 |
1200 |
|
in/s |
47,24 |
47,24 |
|
|
Lateral (Y) |
mm/s |
900 |
900 |
|
in/s |
35,43 |
35,43 |
|
|
Longitudinal (X) |
mm/s |
1000 |
1000 |
|
in/s |
39,37 |
39,37 |
|
|
Velocidad angular |
|||
|
Balanceo |
grados/s |
78 |
78 |
|
Inclinación |
grados/s |
70 |
70 |
|
Guiñada |
grados/s |
50 |
50 |
|
Aceleración lineal (mesa vacía) |
|||
|
Vertical (Z) |
g |
18,1 |
16,0 |
|
Lateral (Y) |
g |
14,1 |
12,5 |
|
Longitudinal (X) |
g |
16,7 |
14,8 |
|
Aceleración lineal (carga útil máxima) |
|||
|
Vertical (Z) |
g |
9,4 |
8,8 |
|
Lateral (Y) |
g |
7,3 |
6,8 |
|
Longitudinal (X) |
g |
8,7 |
8,1 |
|
Unidades |
353.50 |
|
|
Tamaño de mesa |
mm |
2,5 x 2,5 |
|
pies |
8,2 x 8,2 |
|
|
Frecuencia de simulación (mesa vacía) |
Hz |
0,8-100 |
|
Frecuencia de simulación (carga útil máxima) |
Hz |
0,8-100 |
|
Carga útil máxima |
kg |
3000 |
|
libras |
6600 |
|
|
Modelode montaje de la mesa |
mm |
200 x 200 |
|
in |
7,9 x 7,9 |
|
|
Fuerza máxima del actuador 172 bar - 353.10 |
kN |
250 |
|
kip |
56,2 |
|
|
Desplazamiento lineal |
||
|
Vertical (Z) |
± mm |
164 |
|
± in |
6,46 |
|
|
Lateral (Y) |
± mm |
170 |
|
± in |
6,69 |
|
|
Longitudinal (X) |
± mm |
200 |
|
± in |
7,87 |
|
|
Desplazamiento angular |
||
|
Balanceo |
± grado |
10 |
|
Inclinación |
± grado |
10 |
|
Guiñada |
± grado |
8,4 |
|
Velocidad lineal |
||
|
Vertical (Z) |
mm/s |
2180 |
|
in/s |
85,83 |
|
|
Lateral (Y) |
mm/s |
1800 |
|
in/s |
70.87 |
|
|
Longitudinal (X) |
mm/s |
1740 |
|
in/s |
68,5 |
|
|
Velocidad angular |
||
|
Balanceo |
grados/s |
110 |
|
Inclinación |
grados/s |
110 |
|
Guiñada |
grados/s |
90 |
|
Aceleración lineal (mesa vacía) |
||
|
Vertical (Z) |
g |
16,0 |
|
Lateral (Y) |
g |
8,5 |
|
Longitudinal (X) |
g |
7.5 |
|
Aceleración lineal (carga útil máxima) |
||
|
Vertical (Z) |
g |
9,5 |
|
Lateral (Y) |
g |
5,5 |
|
Longitudinal (X) |
g |
6,0 |
|
Unidades |
354.20 |
|
|
Tamaño de mesa |
mm |
2,2 x 2,2 |
|
pies |
7,2 x 7,2 |
|
|
Frecuencia de simulación (mesa vacía) |
Hz |
0,8-100 |
|
Frecuencia de simulación (carga útil máxima) |
Hz |
0,8-100 |
|
Carga útil máxima |
kg |
2000 |
|
libras |
4409 |
|
|
Modelode montaje de la mesa |
mm |
100 x 100 |
|
in |
3,94 x 3,94 |
|
|
Fuerza máxima del actuador 172 bar - 353.10 |
kN |
67 |
|
kip |
15,1 |
|
|
Desplazamiento lineal |
||
|
Vertical (Z) |
± mm |
140 |
|
± in |
5.51 |
|
|
Lateral (Y) |
± mm |
110 |
|
± in |
4,33 |
|
|
Longitudinal (X) |
± mm |
125 |
|
± in |
4,92 |
|
|
Desplazamiento angular |
||
|
Balanceo |
± grado |
9 |
|
Inclinación |
± grado |
8 |
|
Guiñada |
± grado |
6 |
|
Velocidad lineal |
||
|
Vertical (Z) |
mm/s |
1700 |
|
in/s |
66.93 |
|
|
Lateral (Y) |
mm/s |
1300 |
|
in/s |
51,18 |
|
|
Longitudinal (X) |
mm/s |
1350 |
|
in/s |
53,15 |
|
|
Velocidad angular |
||
|
Balanceo |
grados/s |
78 |
|
Inclinación |
grados/s |
70 |
|
Guiñada |
grados/s |
50 |
|
Aceleración lineal (mesa vacía) |
||
|
Vertical (Z) |
g |
15,9 |
|
Lateral (Y) |
g |
11,6 |
|
Longitudinal (X) |
g |
12,8 |
|
Aceleración lineal (carga útil máxima) |
||
|
Vertical (Z) |
g |
6,0 |
|
Lateral (Y) |
g |
4,2 |
|
Longitudinal (X) |
g |
4,8 |
|
Unidades |
353.10 |
353.20 |
353.20 HP |
353.20 |
353.20 HP |
353.50 |
354.20 |
|
|
Tamaño de mesa |
mm |
1,0 diá. |
2,0 diá. |
2,0 diá. |
2,2 x 2,2 |
2,2 x 2,2 |
2.5 x 2.5 |
2,2 x 2,2 |
|
pies |
3,3 diá. |
6,8 diá. |
6,8 diá. |
7,2 x 7,2 |
7,2 x 7,2 |
8,2 x 8,2 |
7,2 x 7,2 |
|
|
Frecuencia de simulación (mesa vacía) |
Hz |
0,8-500 |
0,8-150 |
0,8-150 |
0,8-150 |
0,8-150 |
0,8-100 |
0,8-100 |
|
Frecuencia de simulación (carga útil máxima) |
Hz |
0,8-250 |
0,8-100 |
0,8-100 |
0,8-100 |
0,8-100 |
0,8-100 |
0,8-100 |
|
Carga útil máxima |
kg |
500 |
680 |
1000 |
680 |
1000 |
3000 |
2000 |
|
libras |
1102 |
1499 |
2205 |
1499 |
2205 |
6600 |
4409 |
|
|
Modelode montaje de la mesa |
mm |
100 x 100 |
100 x 100 |
100 x 100 |
100 x 100 |
100 x 100 |
200 x 200 |
100 x 100 |
|
in |
3,94 x 3,94 |
3,94 x 3,94 |
3,94 x 3,94 |
3,94 x 3,94 |
3,94 x 3,94 |
7,9 x 7,9 |
3,94 x 3,94 |
|
|
Fuerza máxima del actuador 172 bar - 353.10 |
kN |
22,2 |
70,6 |
70,6 |
70.6 |
70,6 |
250 |
67 |
|
kip |
5,0 |
15,9 |
15,9 |
15,9 |
15,9 |
56,2 |
15,1 |
|
|
Desplazamiento lineal |
||||||||
|
Vertical (Z) |
± mm |
36 |
145 |
140 |
145 |
140 |
164 |
140 |
|
± in |
1,42 |
5,71 |
5,51 |
5,71 |
5,51 |
6,46 |
5,51 |
|
|
Lateral (Y) |
± mm |
31 |
115 |
110 |
115 |
110 |
170 |
110 |
|
± in |
1,22 |
4,53 |
4,33 |
4,53 |
4,33 |
6,69 |
4,33 |
|
|
Longitudinal (X) |
± mm |
35 |
130 |
125 |
130 |
125 |
200 |
125 |
|
± in |
1,38 |
5,12 |
4,92 |
5,12 |
4,92 |
7,87 |
4,92 |
|
|
Desplazamiento angular |
||||||||
|
Balanceo |
± grado |
4,6 |
8,5 |
8 |
8,5 |
8 |
10 |
9 |
|
Inclinación |
± grado |
4,1 |
7,5 |
7 |
7,5 |
7 |
10 |
8 |
|
Guiñada |
± grado |
3,5 |
6 |
5,5 |
6 |
5,5 |
8,4 |
6 |
|
Velocidad lineal |
||||||||
|
Vertical (Z) |
mm/s |
950 |
1200 |
1200 |
1200 |
1200 |
2180 |
1700 |
|
in/s |
37,4 |
47,24 |
47,24 |
47,24 |
47,24 |
85,83 |
66,93 |
|
|
Lateral (Y) |
mm/s |
850 |
900 |
900 |
900 |
900 |
1800 |
1300 |
|
in/s |
33,47 |
35,43 |
35,43 |
35,43 |
35,43 |
70,87 |
51,18 |
|
|
Longitudinal (X) |
mm/s |
850 |
1000 |
1000 |
1000 |
1000 |
1740 |
1350 |
|
in/s |
33,47 |
39,37 |
39,37 |
39,37 |
39,37 |
68,5 |
53,15 |
|
|
Velocidad angular |
||||||||
|
Balanceo |
deg/s |
140 |
78 |
78 |
78 |
78 |
110 |
78 |
|
Inclinación |
deg/s |
130 |
70 |
70 |
70 |
70 |
110 |
70 |
|
Guiñada |
deg/s |
105 |
50 |
50 |
50 |
50 |
90 |
50 |
|
Aceleración lineal (mesa vacía) |
||||||||
|
Vertical (Z) |
g |
27,0 |
18,1 |
18,1 |
16,0 |
16,0 |
16,0 |
15,9 |
|
Lateral (Y) |
g |
19,5 |
14,1 |
14,1 |
12,5 |
12,5 |
8,5 |
11,6 |
|
Longitudinal (X) |
g |
21,0 |
16,7 |
16,7 |
14,8 |
14,8 |
7,5 |
12,8 |
|
Aceleración lineal (carga útil máxima) |
||||||||
|
Vertical (Z) |
g |
10,0 |
11,1 |
9,4 |
10,3 |
8,8 |
9,5 |
6,0 |
|
Lateral (Y) |
g |
7,0 |
8,6 |
7,3 |
8,0 |
6,8 |
5,5 |
4,2 |
|
Longitudinal (X) |
g |
7,8 |
10,2 |
8,7 |
9,5 |
8,1 |
6,0 |
4,8 |
APROVECHE AL MÁXIMO SU INVERSIÓN
Nuestros expertos están aquí para ayudarlo a seguir funcionando en todo momento.
Productos, piezas o accesorios relacionados
Software RPC® Connect
Controladores FlexTest®
Sistema de torsión giratoria modelo 814
Sistemas de prueba de dirección
Colectores de servicio hidráulico Serie 295
Unidades de potencia hidráulica (HPU) SilentFlo™ 515 & 525
¿Busca más productos?
Ir al Buscador de solucionesComuníquese hoy mismo con un representante de MTS
¿Desea solicitar un presupuesto o necesita más información? Estamos aquí para ayudarlo. Solicite una cotizaciónRecursos
MAST de doble uso: Durabilidad y comodidad de conducción para el ser humano
El nuevo 353.20DM ofrece una gama de aplicaciones ampliad…
¡El software RPC Connect de última generación ya está disponible!
Josh Hernandez marca el comienzo de la era RPC Connect en pr…
Presentamos los controladores FlexTest Elite Performance
Aumente el número de canales, la velocidad del sistema y …
El camino hacia RPC Connect
Cody Johnson analiza el software RPC: pasado, presente y fut…
Los orígenes del RPC con el Dr. Glen Grenier
Entrevista con el pionero de las pruebas de durabilidad sobr…
Seminario europeo de vehículos todo terreno
Conozca las tecnologías y los …
Diseño de banco de pruebas
Cree sus propios bancos de pruebas de componentes y subsiste…
Programa para el cuidado de fluidos
Manejo de muestreo, análisis y revisión de fluidos hidráu…
