Sistemi di prova serie 322

Con più opzioni di posizionamento dell'attuatore e una seconda posizione di montaggio del treno di carico, questo sistema di prova con pianale con scanalature a T può essere configurato per un'ampia varietà di applicazioni. Ideale per testare componenti e sottogruppi.

Applicazioni

Caratterizzazione dinamica

Campioni di test

Metalli
Materiali compositi
Materie plastiche
Ammortizzatori
Componenti
Sub-Assemblies
Mostra di più

Vedi tutte le informazioni sul prodotto Richiedi un preventivo

Caratteristiche principali del prodotto

Easy-to-Use

Pianale con scanalature a T configurata ad un'altezza di lavoro conveniente per un facile posizionamento del campione

Preciso

Due posizioni di montaggio del treno di carico per collocare l'attuatore e la traversa dove richiesto

Caratteristiche di sicurezza avanzate

Blocchi idraulici opzionali per sbloccare e bloccare rapidamente la traversa

Versatilità

In grado di testare da piccoli campioni di materiale a grandi sottogruppi automobilistici

Confronto modelli

Modello 322.21

Capacità forza nominale max: 100 kN (22 kip)
Spazio massimo tra campione/morsetto: 1270 mm (50 in)
Altezza pianale: 838 mm (33 in)

Modello 322.31

Capacità forza nominale max:250 kN (55 kip)
Spazio massimo tra campione/morsetto: 1575 mm (62 in)
Altezza pianale: 864 mm (34 in)

Modello 322.41

Capacità forza nominale max: 500 kN (110 kip)
Spazio massimo tra campione/morsetto: 2057 mm (81 in)
Altezza pianale: 984 mm (39 in)

Configurazioni personalizzate

Contatta MTS per opzioni personalizzate

Informazioni generali sul prodotto

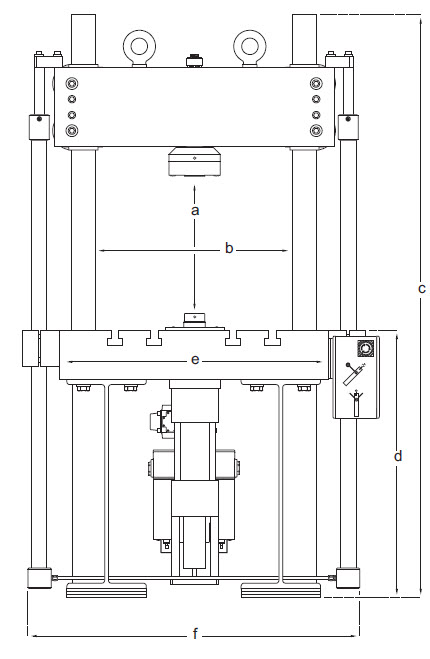

Resistenza alla fatica, dimensioni e peso

Unità di misura USA

	MODELLO 322.21	MODELLO 322.31	MODELLO 322.41
resistenza alla fatica dell'unità di carico	22 kip	55 kip	110 kip
a gioco massimo morsetto/campione¹	50.0 in	62.0 in	81.0 in
b larghezza tra colonne	21.0 in	25.0 in	30.0 in
c altezza — con colonne standard²	98 in	118.5 in	144.75 in
d altezza totale	33.0 in	34.0 in	38.7 in
e larghezza del pianale — da lato a lato, senza sollevatori	28.0 in	34.0 in	42.0 in
f larghezza — da lato a lato, con sollevatori³	34.0 in	40.0 in	48.0 in
profondità — parte anteriore contro retro (non illustrato)³	40.0 in	40.0 in	60.0 in
peso⁴	3000 lb	4500 lb	8500 lb

Unità metriche

	MODELLO 322.21	MODELLO 322.31	MODELLO 322.41
resistenza alla fatica dell'unità di carico	100 kN	250 kN	500 kN
a gioco massimo morsetto/campione¹	1270 mm	1575 mm	2057 mm
b larghezza tra colonne	533 mm	635 mm	762 mm
c altezza — con colonne standard²	2489 mm	3010 mm	3677 mm
d altezza pianale	838 mm	864 mm	984 mm
e larghezza del pianale — da lato a lato, senza sollevatori	711 mm	864 mm	1067 mm
f larghezza del pianale — da lato a lato, senza sollevatori³	864 mm	1016 mm	1219 mm
profondità — parte anteriore contro retro (non illustrato)³	1000 mm	1000 mm	1500 mm
weight⁴	1370 kg	2050 kg	3870 kg
¹ con un trasduttore di forza standard della serie 661 e un attuatore di spostamento da 150 mm (6 pollici) completamente retratto.
² con un attuatore montato sul banco.
³ su banchi di lunghezza standard. La posizione del modulo di controllo può aumentare la larghezza e la profondità del banco.
⁴ peso massimo tipico con fermi idraulici, sollevatori idraulici e piastra di dimensioni standard. Non comprende il peso dei morsetti o di altri accessori.

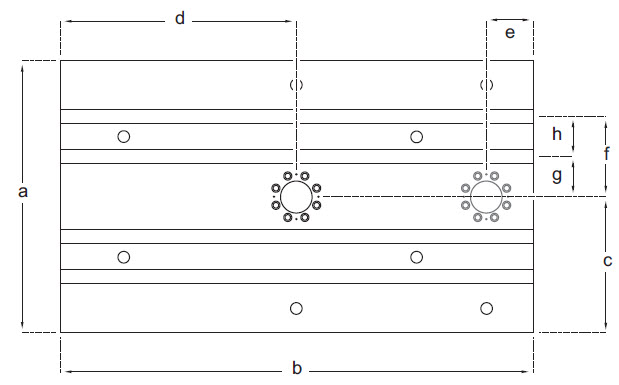

Dimensioni del pianale con scanalature a T

Unità di misura USA

MODELLO	a	b¹	c	d	e²	f	g	h
332.21	28.0 in	40.0 in	14.0 in	20.0 in	5.0 in	9.0 in	4.0 in	5.0 in
322.31	34.0 in	40.0 in	17.0 in	20.0 in	6.0 in	10.0 in	5.0 in	5.0 in
322.41	42.0 in	60.0 in	21.0 in	30.0 in	12.0 in	12.0 in	7.0 in	5.0 in

Unità metriche

MODELLO	a	b¹	c	d	e²	f	g
332.21	711 mm	1000 mm	355.6 mm	508.0 mm	127.0 mm	228.6 mm	101.6 mm
322.31	864 mm	1000 mm	431.8 mm	508.0 mm	152.4 mm	254.0 mm	127.0 mm
322.41	1067 mm	1500 mm	533.4 mm	762.0 mm	304.8 mm	304.8 mm	177.8 mm
¹ sono disponibili tavole più ampie
² distanza dalla posizione di montaggio del secondo attuatore (opzionale)

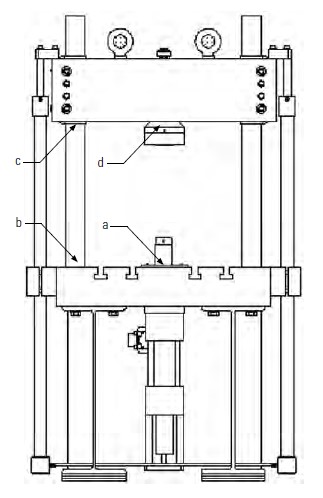

Frecce di inflessione e costanti molla

	frecce d'inflessione¹	322.21 22 kip/100 kN	322.31 55 kip/250 kN	322.41 110 kip/500 kN
a-b	base	0.006 in 0.15 mm	0.007 in 0.18 mm	0.008 in 0.20 mm
b-c	colonne	0.004 in 0.10 mm	0.006 in 0.20 mm	0.008 in 0.20 mm
c-d	traversa	0.005 in 0.13 mm	0.010 in 0.20 mm	0.10 in 0.25 mm
a-d	telaio complessivo	0.015 in 0.38 mm	0.021 in 0.53 mm	0.026 in 0.66 mm
	costanti molla1	1,5 x 106 lb/in 2,6 x 108 pollici N/m	2,6 x 106 lb/in 4,6 x 108 N/m	4,2 x 106 lb/in 7,4 x 108 N/m
¹ Determinate alla intera fatica nominale dell'unità di carico con la traversa alzata di 1.270 mm (50 pollici) sopra il pianale con scanalature a T.
Le frecce di inflessione possono variare del 20%, in funzione del tipo di attuatore e di trasduttore di forza utilizzato.
Per ottenere risultati più precisi dalle prove ad alta frequenza, utilizzare un'unità di carico avente resistenza a fatica nominale più elevata della forza nominale del relativo attuatore. (A
Un'unità di carico modello 322.31 avente una resistenza a fatica nominale di 55 kip e un attuatore da 22 kip sarà più rigida di un'unità di carico modello 322.21 avente una resistenza a fatica nominale di 22 kip e un
attuatore da 22 kip.)
