모든 항공 우주 테스트 프로그램은 비용을 줄여야 한다는 압력을 받습니다. 이러한 방법을 적용하기 위해 많은 테스트 연구실에서는 전반적인 테스트 품질에 거의 영향을 미치지 않는 것으로 보이는 설정 세부 정보에서 비용을 절약하려고 합니다.
하지만 현실적으로 설치 비용을 절감하면 장기적으로 더 많은 비용이 들 수 있습니다. 예를 들어 부하 셀 구성, 보정 검증, 케이블 품질 및 기타 필수 세부 사항에서 절차를 생략하기에는 너무 많은 시간과 비용이 걸려 있습니다.
마찬가지로 중요한 것은 최신 소프트웨어를 통해 사용할 수 있는 가장 진보된 테스트 가속화 도구를 완전히 활용하려면 설정을 잘해야 한다는 것입니다. 이러한 도구를 사용하면 장기적으로 가능한 한 효율적이고 비용 효율적으로 운영할 수 있으므로 글로벌 무대에서 성공적으로 경쟁할 수 있습니다.
5 품질 설정을 위한 모범 사례
1. 두 개의 로드 셀 브리지를 사용하십시오
제어 시스템은 지시된 내용만 알고 있습니다. 부하 셀 브리지가 하나만 있다면 해당 브리지 또는 제어 증폭기가 잘못 보정되거나 고장 난 경우 제어 시스템이 문제를 감지할 수 없습니다. 결과적으로 시편에 잘못된 하중이 전달되어 수백만 달러 규모의 구조물이 손상될 수 있습니다.
부하 셀에 두 번째 브리지를 추가하면 적용된 부하에 대한 무결성 검사를 할 수 있으며 이는 매우 중요합니다. 제어 시스템은 활성 피드백 브리지에서 보고 있는 응답을 두 번째 브리지의 응답과 비교하여 확인할 수 있습니다.
2. 션트를 주기적으로 확인하십시오.
션트 검증은 초기 보정 이후 오랜 시간 동안 피로 테스트 수명 동안 적절한 보정이 유지되도록 하는 간단하고 정확한 방법을 제공합니다.
이 절차는 션트 저항기를 부하 셀에 적용하고 응답을 측정합니다. 허용 오차 5%의 저렴한 저항은 선택한 보정 방법에서 설정한 매개변수 하에서 부하 셀의 응답을 측정하고 기록하기만 하면 되는 최신 소프트웨어 패키지로 충분히 작동합니다. 그러나 덜 정밀한 저항을 사용하는 경우 유효한 검증 확인을 위해 향후 검증에 동일한 저항을 사용해야 합니다.
3. 고품질 케이블만 사용하십시오
품질이 제한된 케이블은 최첨단 서보 제어 성능을 심각하게 손상시킬 수 있습니다. mV/V 감도 보정을 위해 8선 케이블을 사용하는 것이 일반적입니다. 그러한 고품질 케이블을 사용하면 실제 센서에서 외부 여기를 감지할 수 있으며 브리지의 양극 및 음극을 모두 션트할 수 있습니다.
이 기능은 테스트 정확도에서 매우 중요한데 이유는 제어 시스템 소프트웨어가 여기 전압이 사용자가 설정한 요청 값과 정확히 동일하다고 가정하기 때문입니다.
4. 성공을 위한 크기
액추에이터, 부하 셀 및 서보 밸브 유량의 경우 클수록 좋지 않습니다. 실제로 일부 고객은 유량을 계산한 다음 더 빠르게 작동시키기 위해 그 숫자를 두 배로 늘립니다.
사실 그러한 관행은 테스트 속도를 높여주지 않습니다. 오히려 제어 루프의 안정성을 위협하여 테스트의 효율성과 정확성을 저하시킵니다. 그렇기 때문에 요구 사항과 거의 일치하는 용량을 가진 이 장비를 선택하는 것이 중요합니다.
5. 시험 중 시편 보호

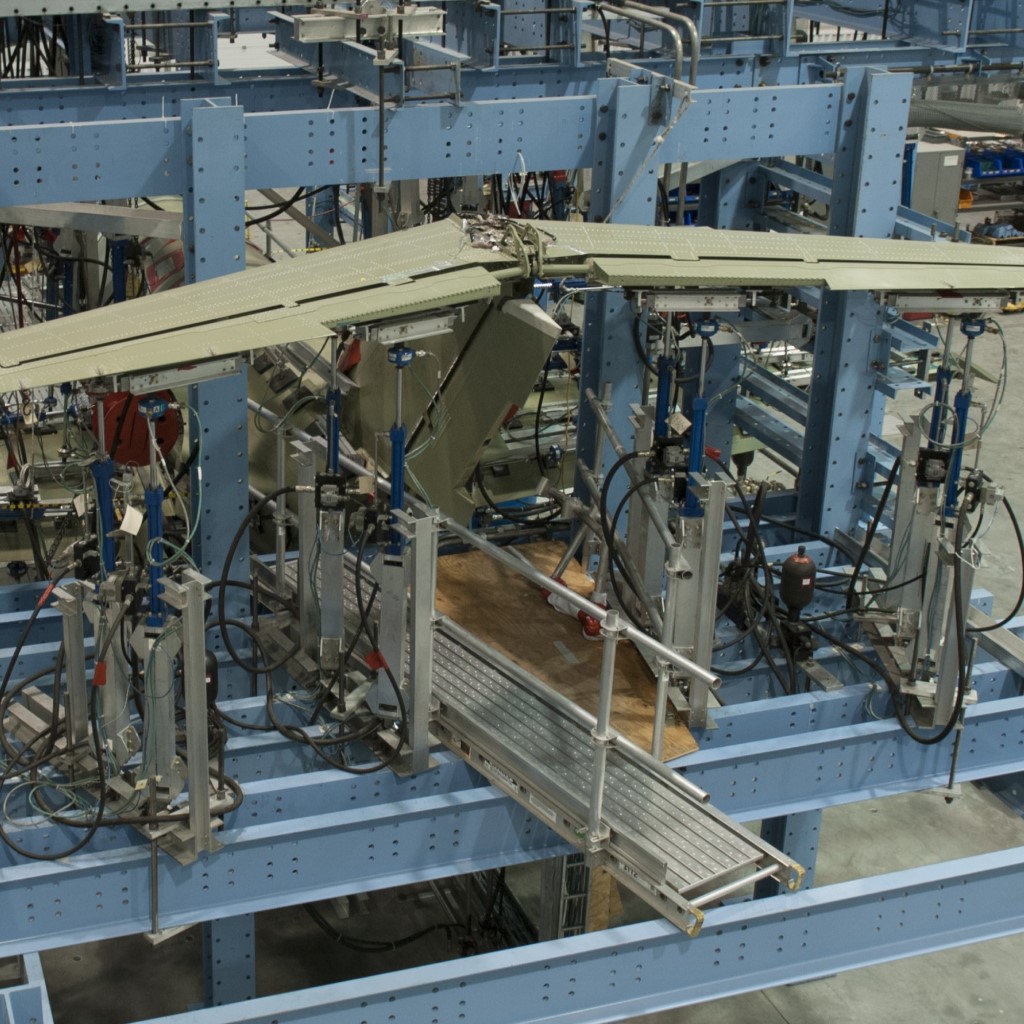

현대적인 항공기 구조 테스트에는 고유한 테스트 항목에 과도한 하중을 가하는 수십 개의 액추에이터를 사용하는 것이 일반적입니다. 에너지 방출, 전력, 기계적 또는 제어 실패를 관리하기 위한 적절한 조치가 없으면 테스트 항목에 위협이 될 수 있습니다.
현재 사용 가능한 부하 중단 시스템에 투자하지 않기에는 잠재적인 위험이 너무 큽니다. 유압 안전장치와 제어 시스템, 적분기 한계를 함께 사용하는 이러한 시스템은 테스트 장비에 존재하는 상당한 양의 에너지로부터 테스트 항목을 효과적으로 보호합니다.
위에서 언급한 모범 사례를 준수해야 최신 테스트 가속화 소프트웨어 도구를 사용하여 최고 수준에서 테스트할 수 있습니다. 이러한 도구에는 다음이 포함됩니다.
교차 결합 보상(C3): 이 유틸리티는 고도로 결합된 응용 분야에서 구조 테스트를 극적으로 가속하여 테스트 항목에 추가적인 부담을 주지 않고 정확도를 개선합니다.
프로필 세그먼트 최적화(PSO): PSO는 변환이 수행되는 동안 명령과 피드백 사이의 오류를 모니터링하고 동일한 프로파일의 다음 실행을 개선하기 위해 변환 시간을 조정하여 프로파일 세그먼트 시간을 최적화합니다.
루프 기능에서의 계산: 고급 사용자는 이 기능을 통해 제어 루프에 정교한 계산을 도입하고 이를 시스템 업데이트 속도로 실행하여 복잡한 구조 테스트 시나리오를 처리하는 능력을 개선할 수 있습니다.
촘촘하게 통합된 제어 및 데이터 수집: 이 구성은 수백 개의 제어 채널과 수천 개의 데이터 수집 채널의 작동 및 분석을 단일 통합 인터페이스로 통합합니다.
