댐퍼 내구성 테스트 시스템
단일 또는 다중 댐퍼 시편에 수백만 개의 내구성 사이클을 적용하거나 댐핑 특성을 측정하기 위해 고성능 사이클의 짧은 버스트를 실행합니다. MTS 댐퍼 내구성 시스템은 높은 관성 하중을 견딜 수 있는 고강성 자체 지지 베이스와 선택 가능한 3단계 서보 밸브를 결합하여 가장 큰 댐퍼와 스트럿에서도 고속 내구성 테스트를 수행할 수 있습니다.
응용 분야
- 내구성
- 특성화
테스트 시편
- 댐퍼
- 스트럿
주요 제품 특징
다목적
모델 850 및 852는 다양한 성능 테스트를 위해 다양한 옵션 하드웨어를 지원하면서 다중 시편 내구성 테스트에 필요한 하중을 제공합니다.
정확성/반복 가능성
사인, 램프, 사각, 사인 온 사인, 사인 스위프, 이중 비율 사인, 이중 비율 램프 및 사용자 정의 블록 사이클을 포함하여 전체 스펙트럼의 제어 파형을 생성할 수 있습니다.
고급 안전 기능
인증된 안전 등급 PLC(Programmable Logic Controller)는 작업자의 안전과 ISO 13849 규정 준수를 보장합니다.
효율적인 운영
MTS 댐퍼 테스트 소프트웨어는 손쉬운 테스트 설정, 유연하면서도 포괄적인 데이터 획득, 자동화된 테스트 데이터 보고서와 다양한 프레젠테이션 및 분석 방법을 지원합니다.
모델 비교
모델 849
- 내구성(단일 시편)
- 성능 특성화(프로그래밍 가능)
- 15.0~25.0kN
- 선형 서보 유압식
- MTS 댐퍼 테스트 소프트웨어
모델 850
- 내구성(1~6개 시편)
- 성능 특성화(프로그래밍 가능)
- 25.0~67.0kN
- 선형 서보 유압식
- MTS 댐퍼 테스트 소프트웨어
모델 852
- 내구성(1~8개 시편)
- 성능 특성화(프로그래밍 가능)
- 25.0~150.0kN
- 선형 서보 유압식
- MTS 댐퍼 테스트 소프트웨어
- 옵션 하드웨어 지원을 위한 T- 슬롯 테이블
- 위치 지정 가능 컬럼/크로스헤드/액추에이터 어셈블리
맞춤형 구성
- 고속 테스트
- 진흙 및 슬러리 오염물이 있는 상태에서 테스트
- 자기유변(MR) 댐퍼 테스트
- NVH 테스트
- 반전 또는 각진 시편 테스트
- 생산 품질 테스트
- 등
기술 개요
|
단위 |
모델 849.15 |
모델 849.25 |
액추에이터 최대 동적 하중 |
kN |
15 |
25 |
kip |
3.3 |
5.5 |
|
액추에이터 로드 직경 |
mm |
70 |
|
액추에이터 스트로크 |
kN |
250 |
|
액추에이터 정수압 베어링 |
|
표준 |
|
액추에이터 회전 방지 |
|
표준 |
|
서보 밸브 |
lpm |
126 |
188 |
gpm |
33 |
50 |
|
마찰력 서보 밸브 |
lpm |
3.8 |
사용할 수 없음 |
gpm |
1 |
||
서보 밸브 차단 |
|
설명서 |
|
유압 저유량 |
|
표준, 액추에이터를 10mm/s로 제한 |
|
마찰력 로드 셀 |
kN |
7 |
|
lbs |
1500 |
||
측면 하중 |
|
유압식, 동적(옵션) |
|
공압식, 정적(옵션) |
|||
어큐뮬레이터 |
리터 |
8 |
15 |
테스트 공간 |
mm |
1200 |
|
HSM |
|
어큐뮬레이터 매니폴드에 통합 |
|
성능:
|
m/s @ kN |
3.2 @ 0 |
2.9 @ 0 |
2.3 @ 5 |
2.5 @ 5 |
||
0.7 @ 10 |
2.0 @ 10 |
||
|
1.4 @ 15 |
||
|
0.6 @ 18 |
기계 사양 |
단위 |
모델 850.25 |
모델 850.50 |
액추에이터 로드 직경 |
mm |
80 |
80 |
in |
3.15 |
3.15 |
|
테스트 공간 (액추에이터 면에서 로드 셀까지) |
|||
최대 |
mm |
1560 |
1540 |
최소 |
mm |
160 |
132 |
프레임 동적 하중 등급 |
kN |
50 |
50 |
kip |
11 |
11 |
|
플로어 마운트 |
|
콘크리트에 볼트로 고정된 프레임(옵션으로 제공되는 진동 차단 시스템) |
|
HSM |
lpm |
어큐뮬레이터 매니폴드에 통합, 300lpm 최대 |
|
액추에이터 정수압 베어링 |
예 |
||
액추에이터 스트로크 |
mm |
250 |
250 |
in |
10 |
10 |
|
헤비 듀티 회전 방지 |
|
예 |
|
안전 저유량 |
|
예 |
|
어큐뮬레이터 |
l |
19리터 압력 및 복귀 |
내구성 테스트 사양 |
||||||
100mm 스트로크(피크-피크) 및 12.5kN 하중 사인파 명령의 최대 연속 피크 속도 |
|
100mm 스트로크(피크-피크) 및 25kN 하중 사인파 명령의 최대 연속 피크 속도 |
||||
모델 850.25 |
|
모델 850.50 |
||||
HPU |
HZ 전력 |
M/S |
|
HPU |
HZ 전력 |
M/S |
505.20 |
60 |
0.9 |
|
505.20 |
60 |
0.4 |
505.20 |
50 |
0.7 |
|
505.20 |
50 |
0.3 |
505.30 |
60 |
1.5 |
|
505.30 |
60 |
0.8 |
505.30 |
50 |
1.2 |
|
505.30 |
50 |
0.6 |
505.60 |
60 |
3.5 |
|
505.60 |
60 |
1.9 |
505.60 |
50 |
2.8 |
|
505.60 |
50 |
1.6 |
505.90* |
60 |
3.6 |
|
505.90 |
60 |
3 |
505.90 |
50 |
3.6 |
|
505.90 |
50 |
2.4 |
|
|
|
|
505.180* |
60 |
4 |
|
|
|
|
505.180* |
50 |
4 |
*HSM 프레임에서 300Lpm(80gpm)으로 유량을 제한합니다. 300Lpm 이상의 출력으로 HPU용 MTS 모델 293 HSM을 추가합니다. |
성능 테스트 사양 |
|||
100mm 스트로크(피크-피크) 3 사이클 동안 사인파 명령의 최대 피크 속도 |
|||
모델 850.25 |
모델 850.50 |
||
4m/s |
무하중 |
5m/s |
무하중 |
3.5m/s |
5000N 하중 |
4.5m/s |
5000N 하중 |
2.8m/s |
10000N 하중 |
4.0m/s |
10000N 하중 |
1.8m/s |
15000N 하중 |
3.0m/s |
20000N 하중 |
1.0m/s |
15000N 하중 |
1.2m/s |
30000N 하중 |
기계 사양 |
단위 |
모델 852.25 |
모델 852.50 |
모델 852.67 |
|
액추에이터 로드 직경 |
mm |
80 |
80 |
80 |
|
in |
3.15 |
3.15 |
3.15 |
||
테스트 공간 (액추에이터 면에서 로드 셀까지) |
|
||||
최대 |
mm |
1575 |
1575 |
1575 |
|
최소 |
mm |
180 |
180 |
180 |
|
프레임 동적 하중 등급 |
kN |
67 |
67 |
67 |
|
kip |
15 |
15 |
15 |
||
플로어 마운트 |
|
콘크리트에 볼트로 고정된 프레임(옵션으로 제공되는 진동 차단 시스템) |
|||
HSM |
lpm |
어큐뮬레이터 매니폴드에 통합, 284lpm 최대 |
|||
액추에이터 정수압 베어링 |
예 |
||||
액추에이터 스트로크 |
mm |
250 |
250 |
250 |
|
in |
10 |
10 |
10 |
||
헤비 듀티 회전 방지 |
|
예 |
|||
안전 저유량 |
|
예 |
|||
어큐뮬레이터(압력 및 복귀) |
l |
19 |
19 |
38 |
|
내구성 테스트 사양 |
||||||||||
내구성 테스트를 위한 최대 사인파 연속 피크 속도 |
||||||||||
모델 852.25 |
|
모델 852.50 |
|
모델 852.67 |
||||||
HPU |
HZ 전력 |
M/S |
|
HPU |
HZ 전력 |
M/S |
|
HPU |
HZ 전력 |
M/S |
505.20 |
60 |
0.9 |
|
505.20 |
60 |
0.5 |
|
505.20,_60_Hz |
60 |
0.3(33.5kN의 하중) |
505.20 |
50 |
0.7 |
|
505.20 |
50 |
0.4 |
|
505.20, 50Hz |
60 |
0.2(33.5kN의 하중) |
505.30 |
60 |
1.6 |
|
505.30 |
60 |
0.9 |
|
505.30 |
60 |
0.6(33.5kN의 하중) |
505.30 |
50 |
1.3 |
|
505.30 |
50 |
0.7 |
|
505.30 |
50 |
0.4(33.5kN의 하중) |
505.60 |
60 |
3.2 |
|
505.60 |
60 |
2 |
|
505.60 |
60 |
1.4(33.5kN의 하중) |
505.60 |
50 |
2.9 |
|
505.60 |
50 |
1.7 |
|
505.60 |
50 |
1.1(33.5kN의 하중) |
505.90*# |
60 |
3.2 |
|
505.90* |
60 |
3.2 |
|
505.90* |
60 |
2.2(33.5kN의 하중) |
505.90*# |
50 |
3.2 |
|
505.90 |
50 |
2.6 |
|
505.90 |
50 |
1.7(33.5kN의 하중) |
|
|
|
|
505.180*# |
60 |
3.6 |
|
505.180*# |
60 |
2.9(33.5kN의 하중) |
|
|
|
|
505.180*# |
50 |
3.6 |
|
505.180*# |
50 |
2.9(33.5kN의 하중) |
* 표준 켜짐/꺼짐 HSM에서 284lpm의 유량 제한으로 인해 이 성능을 충족하려면 293 HSM(옵션)이 필요합니다. |
||||||||||
# 이 시편 하중에서 제한되는 최대 속도. |
성능 테스트 사양 |
||||||
100mm 스트로크(피크-피크) 3 사이클 동안 사인파 명령의 최대 피크 속도 |
||||||
모델 850.25 |
모델 850.50 |
모델 852.67 |
||||
4.0m/s |
무하중 |
5.0m/s |
무하중 |
3.8m/s |
무하중 |
|
3.6m/s |
5000N 하중 |
4.5m/s |
5000N 하중 |
3.6m/s |
10kN 하중 |
|
3.0m/s |
10000N 하중 |
4.0m/s |
10000N 하중 |
3.1m/s |
20kN 하중 |
|
2.2m/s |
15000N 하중 |
3.0m/s |
20000N 하중 |
2.5m/s |
30kN 하중 |
|
1.5m/s |
18000N 하중 |
1.2m/s |
30000N 하중 |
1.7m/s |
40kN 하중 |
|
-

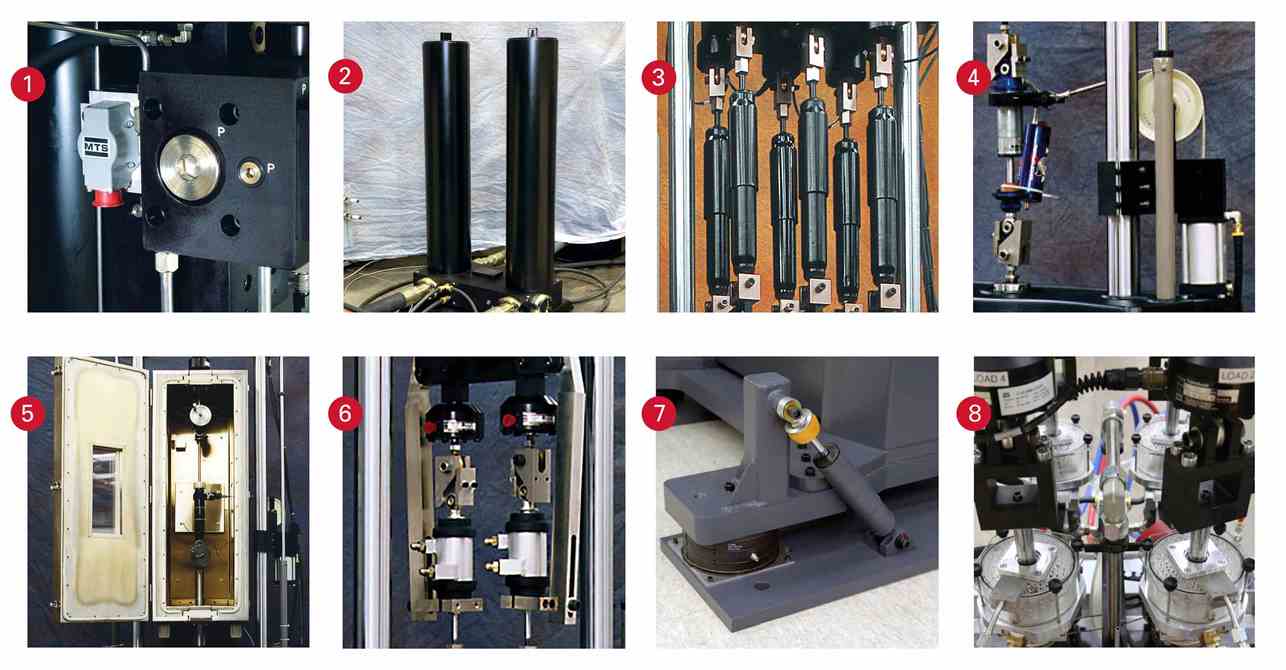

서보 밸브(고유량 및 저유량 모드): 보조 서보 밸브를 추가하여 저유량 모드에서 저속 테스트 시 더 높은 정밀도를 달성할 수 있습니다.
-
맞춤 누적: 추가 어큐뮬레이터를 사용하여 시스템 성능을 향상시키십시오. 시스템은 고유한 테스트 요구사항을 충족하도록 사용자 정의할 수 있습니다.
-
다중 시편 고정 장치: 최대 8개의 시편을 동시에 테스트할 수 있습니다. 각 시편에 대한 개별 하중 트랜스듀서를 사용하여 정확한 데이터를 획득할 수 있습니다.
-
측면 하중 액추에이터: 댐퍼 테스트 시편에 조정 가능한 횡방향 하중을 제공하여 실제 하중 조건을 시뮬레이션합니다.
-
환경 챔버: 테스트 프레임에 장착된 환경 챔버를 사용하여 실제 고온 및 저온 조건에서 댐퍼를 테스트합니다.
-
워터 재킷 냉각: 댐퍼를 테스트 사양의 필수 온도 범위 내로 유지하여 테스트 중단 시간을 줄입니다.
-
진동 차단: 바닥으로의 하중 전달을 줄이고 진동에 민감한 시설에 테스트 시스템을 설치할 수 있습니다.
-
진흙 및 슬러리 시뮬레이션: 실제 진흙이 많은 조건에서 테스트 댐퍼를 시뮬레이션합니다. 이 자체 포함 진흙 슬러리 옵션으로 진흙 슬러리의 양과 농도를 조절하십시오.

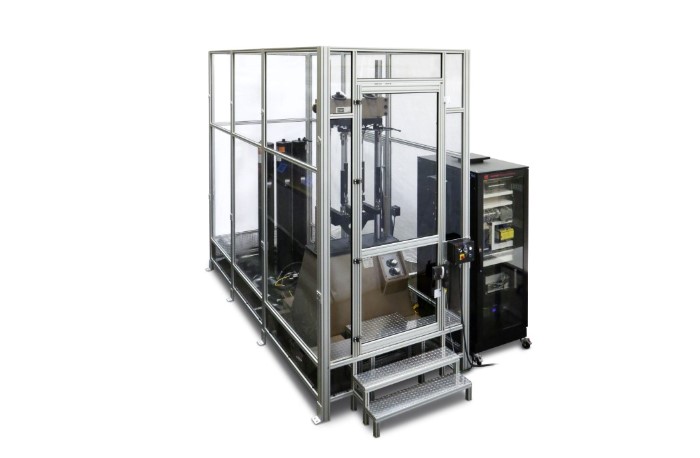

ISO 13849 준수 MTS 댐퍼 테스트 시스템은 인증된 안전 등급 PLC(Programmable Logic Controller)를 사용하여 다음을 포함한 모든 안전 기능과 하위 시스템을 관리합니다.
- 안전한 속도
- 안전한 격리/안전한 전원 끄기
- 3위치 모드 스위치(꺼짐/낮음/높음)
- 안전 등급 밸브
- 테스트 영역 인클로저
- 비상 정지 및 스테이션 정지
