고하중 테스트 시스템
1~30MN 범위의 하중을 전달하도록 동적으로 등급이 매겨진 매우 견고한 4컬럼 서보 유압식 하중 프레임입니다. 더 큰 용량의 하중 프레임과 고유한 기능은 주문에 따라 맞춤 설계할 수 있습니다.
응용 분야
- 굽힘
- 압축
- 동적 테스트
- 피로
- 피로 및 균열
- 장력
- 강성 및 힘 측정
테스트 시편
- 콘크리트
- 재료
- 항공기 패널
- 풍력 터빈 블레이드 하위 부품
- 건축 자재
- 금속
- 배관 및 튜브
- 철근
- 체인
- 구조용 강철
- 와이어 및 케이블
주요 제품 특징
업계 표준
서보 유압식 기술 개발의 입증된 리더
다목적
굽힘 고정 장치, 압축 플래튼 및 고하중 그립을 포함하여 사용 가능한 수십 가지 액세서리가 제공되므로 다양한 테스트 기능을 사용할 수 있습니다.
정확하고 반복 가능한 결과
우수한 프레임 강성과 정렬로 정확한 결과를 도출합니다.
고성능
모든 테스트 요구사항을 충족하기 위해 고성능 패키지로 시스템을 엔지니어링할 수 있습니다.

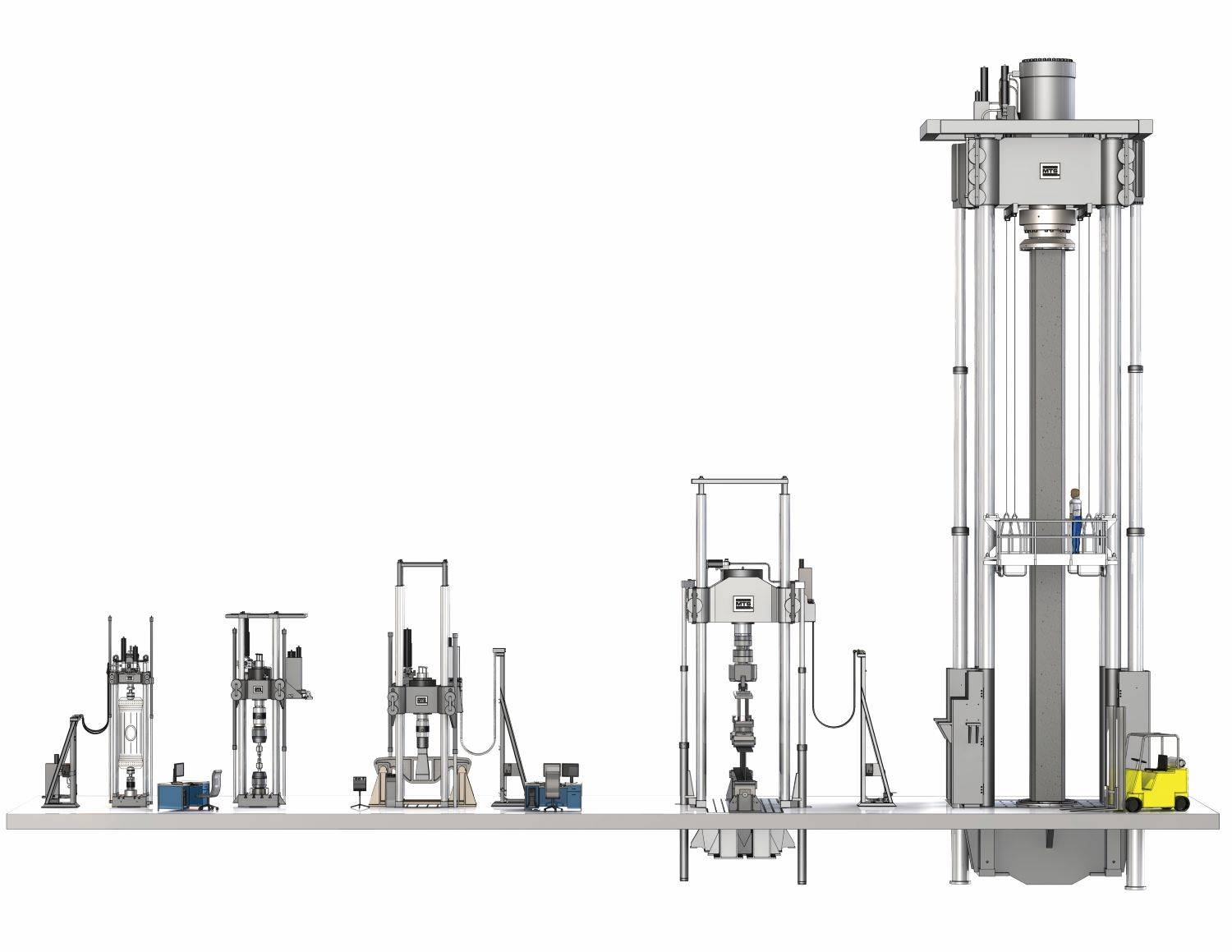

모델 비교
311.31 / 311.32
- 최대 하중 용량: 1.0MN/ 1.2MN(265kip)
- 컬럼 직경: 4인치
- 하중 프레임 높이: 약 5.5m (8 ft)
- 하중 프레임 무게: 약 4100kg(9100lb)
- 맞춤형 모델 및 성능 패키지 사용 가능
311.41
- 최대 하중 용량: 2.5MN (550kip)
- 컬럼 직경: 6인치
- 하중 프레임 높이: 약 6.7m (22 ft)
- 하중 프레임 무게: 약 9525kg(21,000lb)
- 맞춤형 모델 및 성능 패키지 사용 가능
311.51
- 최대 하중 용량: 5MN(1100kip)
- 컬럼 직경: 8인치
- 하중 프레임 높이: 약 8.5m (28 ft)
- 하중 프레임 무게: 약 21,500kg(47,500lb)
- 맞춤형 모델 및 성능 패키지 사용 가능
311.71
- 최대 하중 용량: 10MN(2200kip)
- 컬럼 직경: 10인치
- 하중 프레임 높이: 약 11m(36ft)
- 하중 프레임 무게: 약 55,000kg(120,000lb)
- 맞춤형 모델 및 성능 패키지 사용 가능
311.91
- 최대 하중 용량: 30MN(6600kip)
- 컬럼 직경: 17인치(425mm)
- 하중 프레임 높이: 약 20m(65ft)
- 하중 프레임 무게: 약 275,000kg(600,000lb)
- 맞춤형 모델 및 성능 패키지 사용 가능
전체 제품 정보
|
1. |
옵션 타이바 |
|
2. |
고정밀 선형 가변 차동 트랜스듀서(LVDT) |
|
3. |
정밀 가공된 초강성 컬럼 |
|
4. |
옵션 유압식 크로스헤드 위치 지정 실린더 |
|
5. |
고강성 크로스헤드 - 통합 액추에이터 - 통합 유압 매니폴드 - 근접 결합 어큐뮬레이터 |
|
6. |
호스 스탠드 옵션 |
|
7. |
유압 서비스 매니폴드(HSM) - 호스 스탠드 옵션 - 크로스헤드 장착 옵션(표시됨) - 플로어 스탠딩 옵션 |
|
8. |
크로스헤드 리프트/잠금 장치 컨트롤 - 호스 스탠드 장착 옵션(표시됨) - 플로어 스탠딩 옵션 |
|
9. |
유압 그립 공급 옵션 |
|
10. |
하중 프레임 베이스 옵션 - 표준 T 슬롯(표시됨) - 일체형 강바닥 |
|
11. |
정밀 힘 트랜스듀서 - 베이스 장착(표시됨) - 액추에이터 장착 |
|
12. |
고하중 액세서리 옵션 - 압축 플래튼 - 유압 웨지 그립(표시됨) - 굽힘 고정 장치 - 맞춤형 고정 장치 |
|
13. |
크로스헤드 클램핑 메커니즘 |
|
14. |
고성능 MTS 액추에이터 - 크로스헤드 장착 - 고강성 - 더블 엔드 - 동적 등급 |
|
|
|
표준 모델 |
맞춤형 모델 |
||||||
|
하중 프레임 사양 |
단위 |
311.31 |
311.32 |
311.41 |
311.51 |
311.61 |
311.71 |
311.81 |
311.91 |
|
동적 하중 등급 |
kN |
1000 |
1200 |
2500 |
5000 |
7500 |
10,000 |
20,000 |
30,000 |
|
(kip) |
(220) |
(265) |
(550) |
(1100) |
(1650) |
(2200) |
(4400) |
(6600) |
|
|
표준 동적 스트로크 |
mm |
150, 250 |
150, 250 |
150, 300 |
300 |
맞춤형 하중 프레임 치수는 고객의 특정 응용 분야 요구사항에 따라 다릅니다. 자세한 내용은 MTS 응용 분야 엔지니어에게 문의하십시오. |
|||
|
(in) |
(6, 10) |
(6, 10) |
(6,12) |
(12) |
|||||
|
컬럼 직경 |
mm |
101.6 |
101.6 |
152.4 |
203.2 |
||||
|
(in) |
(4.00) |
(4.00) |
(6.00) |
(8.00) |
|||||
|
컬럼 간격(너비) |
mm |
711.2 |
711.2 |
762 |
1016.0 |
||||
|
(in) |
(28.0) |
(28.0) |
(30.0) |
(40.0) |
|||||
|
컬럼 간격(깊이) |
mm |
406.4 |
406.4 |
508.0 |
812.8 |
||||
|
(in) |
(16.0) |
(16.0) |
(20.0) |
(32.0) |
|||||
|
하중 프레임 높이 |
mm |
2946-5486 |
2946-5486 |
참고3 |
4470-8534 |
||||
|
(최소-최대) |
(in) |
(116-216) |
(116-216) |
참고3 |
(176-336) |
||||
|
시편 및 그립 간격 |
mm |
254-2794 |
254-2794 |
참고2 |
450-4500 |
||||
|
(최소-최대) |
(in) |
(10-110) |
(10-110) |
참고2 |
(17.8-177) |
||||
|
베이스 너비(너비) |
mm |
914.4 |
914.4 |
1066.8 |
1422.4 |
||||
|
(in) |
(36.0) |
(36.0) |
(42.0) |
(56.0) |
|||||
|
베이스 너비(리프트 포함) |
mm |
1219 |
1219 |
1492.5 |
1903 |
||||
|
(in) |
(48.0) |
(48.0) |
(58.8) |
(75.0) |
|||||
|
베이스 깊이 |
mm |
1016 |
1016 |
1168.4 |
1397 |
||||
|
(in) |
(40.0) |
(40.0) |
(46.0) |
(55.0) |
|||||
|
베이스 높이(바닥에서) |
mm |
280.9 |
280.9 |
332 |
450 |
||||
|
(in) |
(11.06) |
(11.06) |
(13.06) |
(17.8) |
|||||
|
호스 스탠드 간격(최대) |
mm |
921 |
921 |
2479 |
2479 |
||||
|
(in) |
(36.3) |
(36.3) |
(97.7) |
(97.7) |
|||||
|
호스 스탠드 너비 |
mm |
991 |
991 |
991 |
991 |
||||
|
(in) |
(39.0) |
(39.0) |
(39.0) |
(39.0) |
|||||
|
호스 스탠드 깊이 |
mm |
688 |
688 |
688 |
688 |
||||
|
(in) |
(27.1) |
(27.1) |
(27.1) |
(27.1) |
|||||
|
호스 스탠드 높이 |
mm |
2426 |
2426 |
2819 |
3200 |
||||
|
(in) |
(95.5) |
(95.5) |
(111.0) |
(126.0) |
|||||
|
대략적인 크로스헤드 무게 |
kg |
1225 |
1225 |
2903 |
7938 |
||||
|
(lb) |
(2700) |
(2700) |
(6400) |
(17,500) |
|||||
|
대략적인 총 무게 |
kg |
4100 |
4100 |
9525 |
21500 |
||||
|
(lb) |
(9100) |
(9100) |
(21,000) |
(47,500) |
|||||
|
시스템 강성4 |
N/m |
1.6 X 109 |
1.6 X 109 |
3.1 X 109 |
3.9 X 109 |
||||
|
lbf/in |
9.3 X 106 |
9.3 X 106 |
17.4 X 106 |
22.6 X 106 |
|||||
|
1. 액추에이터가 인입된 상태의 모델 311.31 및 311.32, 중간 스트로크에 액추에이터가 있는 311.41 및 311.51 |
|
2. 모델 311.41 150mm 스트로크는 400~3000mm(15.75~118.1in)이고, 311.41 300mm 스트로크는 400~3385(13.31~133.3in)입니다. |
|
3. 모델 311.41 150mm 스트로크는 3554~6154(140.0~242.3in)이고, 311.41 300mm 스트로크는 3720~6768(146.5~266.5in)입니다. |
|
4. 베이스 위 2미터(78.7인치)의 크로스헤드 높이에서 계산된 강성입니다. |
