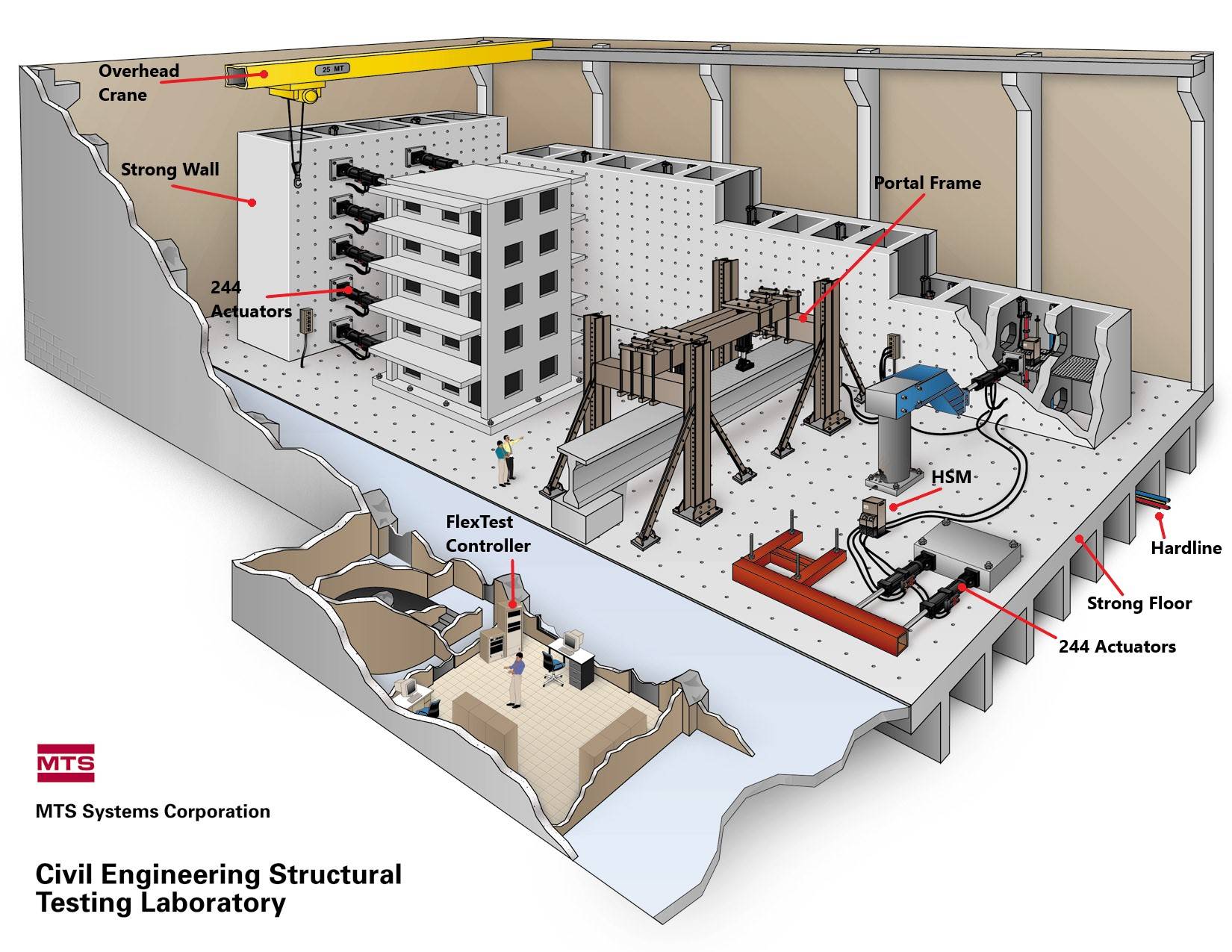

토목 공학 테스트 응용 분야용 모듈식 구성요소

액추에이터 유형:

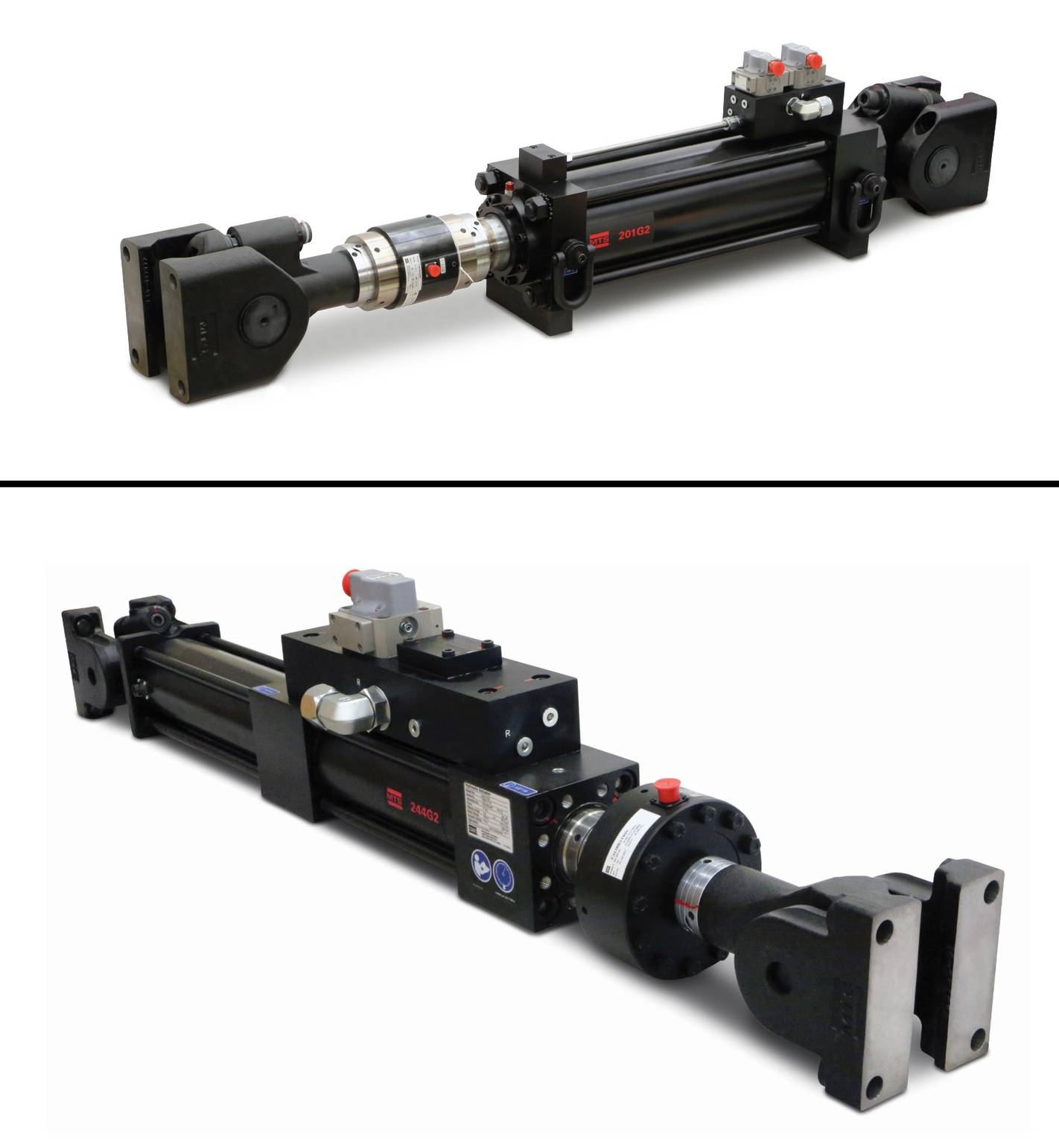

준정적, 유사 동적 및 저주파 테스트의 경우 MTS는 테스트 요구사항과 예산에 따라 201 액추에이터 시리즈를 제안할 수 있습니다.

동적, 유사 동적 및 고성능 테스트를 위해 MTS는 244 액추에이터 시리즈를 권장합니다.

• 이 액추에이터는 양단, 동일 면적 설계이며 높은 정확도와 고성능 테스트가 필요한 거의 모든 응용 분야에 권장됩니다. 이 제품은 모든 유형의 테스트(정적에서 동적)에 적합하며 탁월한 피로 신뢰성, 정확성 및 반복성으로 유명합니다. 이 액추에이터는 모든 형태의 서보 유압 테스트를 위한 가장 다재다능하고 가장 인기 있는 솔루션입니다.  액추에이터에는 일반적으로 LVDT 변위 센서, 고유량 2단계 또는 3단계 서보 밸브, 피로 등급 스위블 및 로드 셀이 장착되어 있습니다.

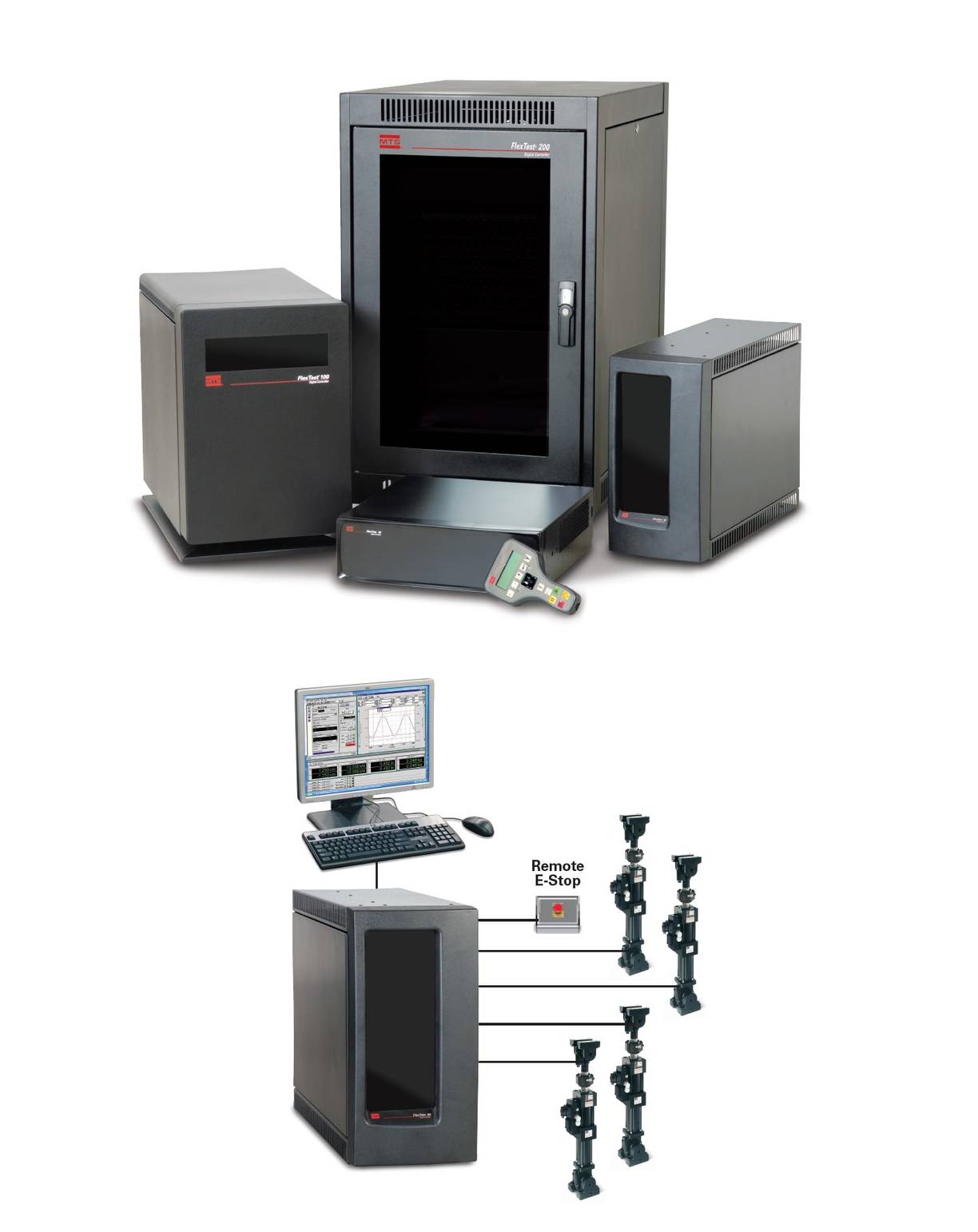

• 하이브리드 시뮬레이션 방법은  물리적 테스트를 구조 소프트웨어 모델과 결합하는 데 사용됩니다.
• 파형 생성 소프트웨어는 지진 연구를 위한 구조 구성요소를 테스트하기 위한 파형을 생성하는 데 사용할 수 있습니다.
• 런타임 램프 모듈은 램프 및 홀드 시퀀스를 사용하여 준정적 테스트를 수행하는 구조 테스트 실험실을 위해 특별히 설계되었습니다. 런타임 램프 제어 프로세스를 통해 최대 8개의 제어 채널을 증분 방식으로 동시에 제어할 수 있어 최종 레벨을 크게 향상시킬 수 있습니다. 또한 이 프로세스를 통해 원격 데이터 수집 장치에 신호를 전송하기 위해 다른 프로세스가 트리거되는 중간 일시 중지를 정의할 수 있습니다.
• 자유도 제어는 액추에이터가 그룹으로 작용하여 6자유도의 움직임을 생성하는 좌표계를 제공합니다.
• 3변수 제어는 변위, 속도 및 가속도 변수를 동시에 제어합니다. 세 가지 제어 변수의 명령 및 피드백 신호를 결합하여 광범위한 주파수 스펙트럼에서 최적의 시스템 성능을 제공합니다.

• 시설 문제.
• 주회로 및 분기선의 총 길이.
• 성능 수준을 낮추는 압력 강하.

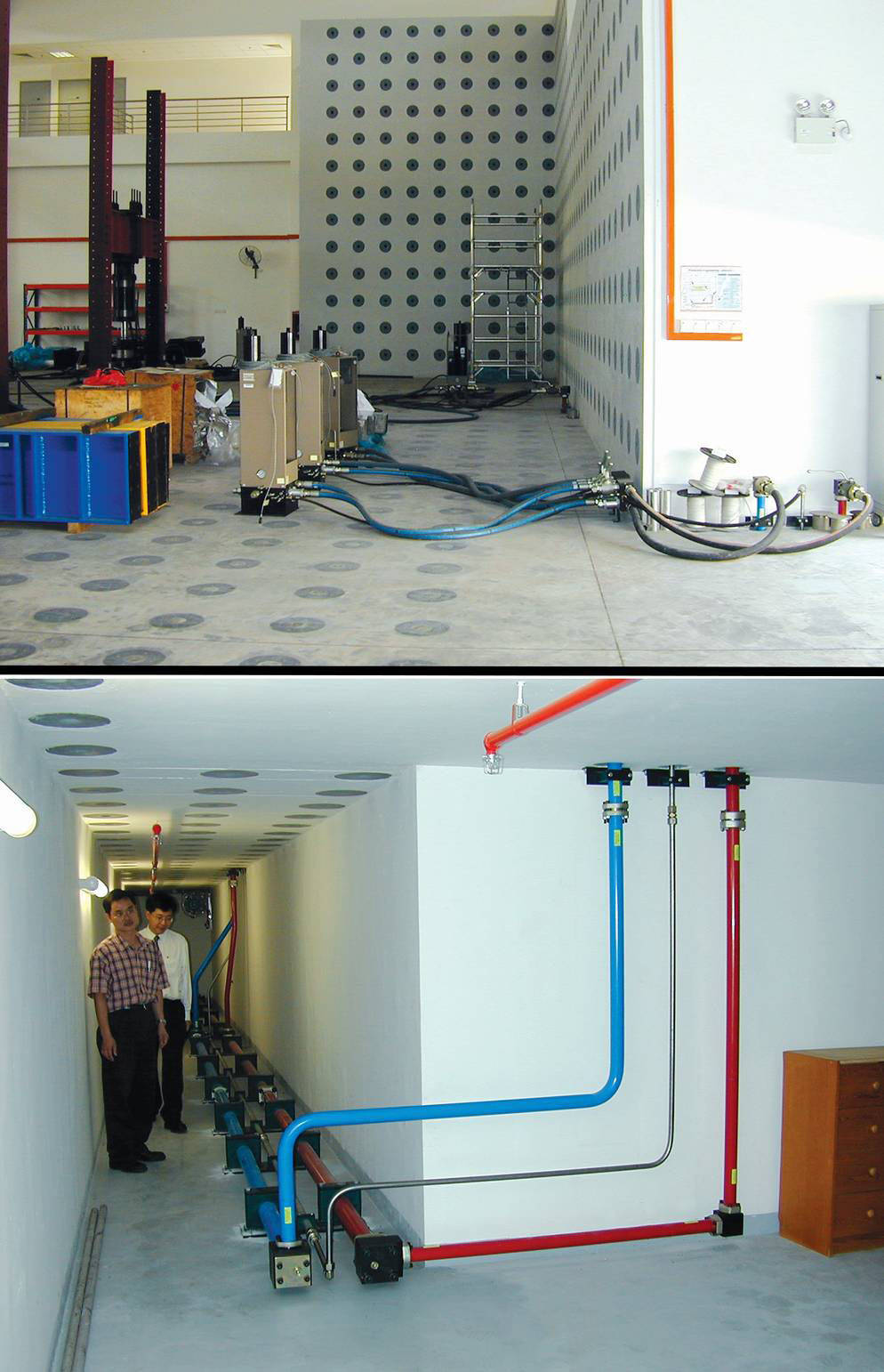

• 건물의 디자인을 보완하는 스테인리스 스틸 튜브 또는 배관 라우팅.
• 유압 배출구 요구사항.
• 유압 축적 요구사항.
• 유압 전원 공급 장치 위치 및 전기 크기.
• 고객에게 필요한 경우 공기/오일 또는 수냉식 시스템의 유압 오일 냉각 요구사항 및 크기 조정.
• 최대 성능을 위한 오일 시스템의 유압식 청결.
