비접촉 변형 측정을 비정상 온도에서 수행하려면 시험 설정에 특별한 주의를 기울여야 합니다. 비접촉 신장계를 사용하여 환경 챔버에서 신뢰할 수 있는 결과를 얻기 위한 몇 가지 팁을 소개합니다.
챔버 창
챔버 창은 광학 품질 유리로 만들어져야 하며, 창 크기는 축 방향과 횡 방향 모두에서 필요한 시야를 지원해야 합니다. 스테레오 카메라 시스템을 사용할 계획이라면 창이 충분히 큰지 확인하는 것이 특히 중요합니다. 또한, 창 크기는 시험체 표면을 조명할 빛을 수용할 만큼 충분히 커야 합니다.
작업 거리
비접촉 신장계의 작업 거리는 신장계를 챔버 문이 닫힌 상태에서 적절한 거리로 외부에 배치할 수 있을 만큼 충분히 커야 합니다.
영하의 온도

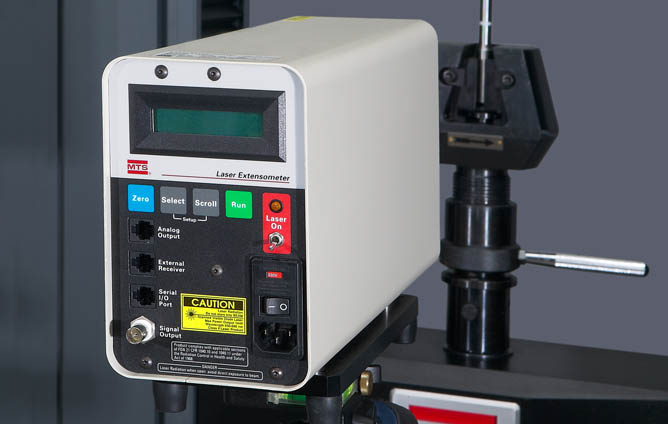

영하의 온도에서 시험할 때 챔버 창을 해동해야 할 수 있습니다. 해동할 수 있는 챔버 창은 자동차 창 해동 시스템에 사용되는 와이어와 같은 내장형 히팅 요소를 가지고 있습니다. 이들은 전류를 와이어에 흘려 보내서 가열하고, 창을 따뜻하게 하여 서리를 제거합니다. 이러한 해동 창을 사용할 때의 단점은 와이어가 횡 방향 시야를 줄이거나 시험체 표면에 도달하는 빛의 양을 제한할 수 있다는 것입니다. 이러한 이유로, 시야가 좁은 레이저 신장계가 영하 온도 시험에 적합할 수 있습니다. 레이저 신장계를 사용할 경우, 챔버 창의 히팅 요소가 변형 측정에 간섭하지 않습니다. 반대로, 2D 또는 3D DIC를 수행하기 위해 비디오 신장계를 사용할 경우, 히팅 요소 간의 거리가 필요한 시야를 지원할 만큼 충분히 넓어야 합니다.
저온에서 또 다른 도전은 시험체에 얼음 결정이 형성되어 표면의 표시를 가릴 수 있다는 점입니다. 필요한 온도가 시험체 표면에 얼음을 발생시킨다면 비접촉 신장계는 아마도 작동하지 않을 것입니다. 일부 챔버는 습도 조절 기능을 제공하며, 이는 이 문제를 해결하는 한 가지 방법이지만, 일반 챔버는 자주 습도 조절 기능을 포함하지 않습니다.
고온
더 높은 온도에서는 시험 온도에 따라 특수 잉크나 마커가 필요합니다. MTS는 특정 온도 범위에 맞는 마커 유형을 추천할 수 있습니다.
온도가 상승하면 방사선이나 공기 순환으로 인해 신호가 더 시끄러워집니다. 이 문제를 완화하는 한 가지 방법은 온도가 상승할 때 팬을 사용하고, 시험할 때 열 흐름을 줄이기 위해 팬을 끄는 것입니다. 시험 주파수나 시험 속도가 허용된다면 신호 노이즈를 최소화하기 위해 필터를 적용할 수 있습니다.
신장계 장착
삼각대 장착 솔루션은 가장 유연하며 다양한 시스템 간에 쉽게 이동할 수 있습니다. 삼각대의 단점은 시스템 앞 바닥에 놓아야 하므로 시험체를 교체하기가 더 어렵고, 조작자가 삼각대 다리에 부딪히거나 넘어지지 않도록 주의해야 한다는 점입니다.

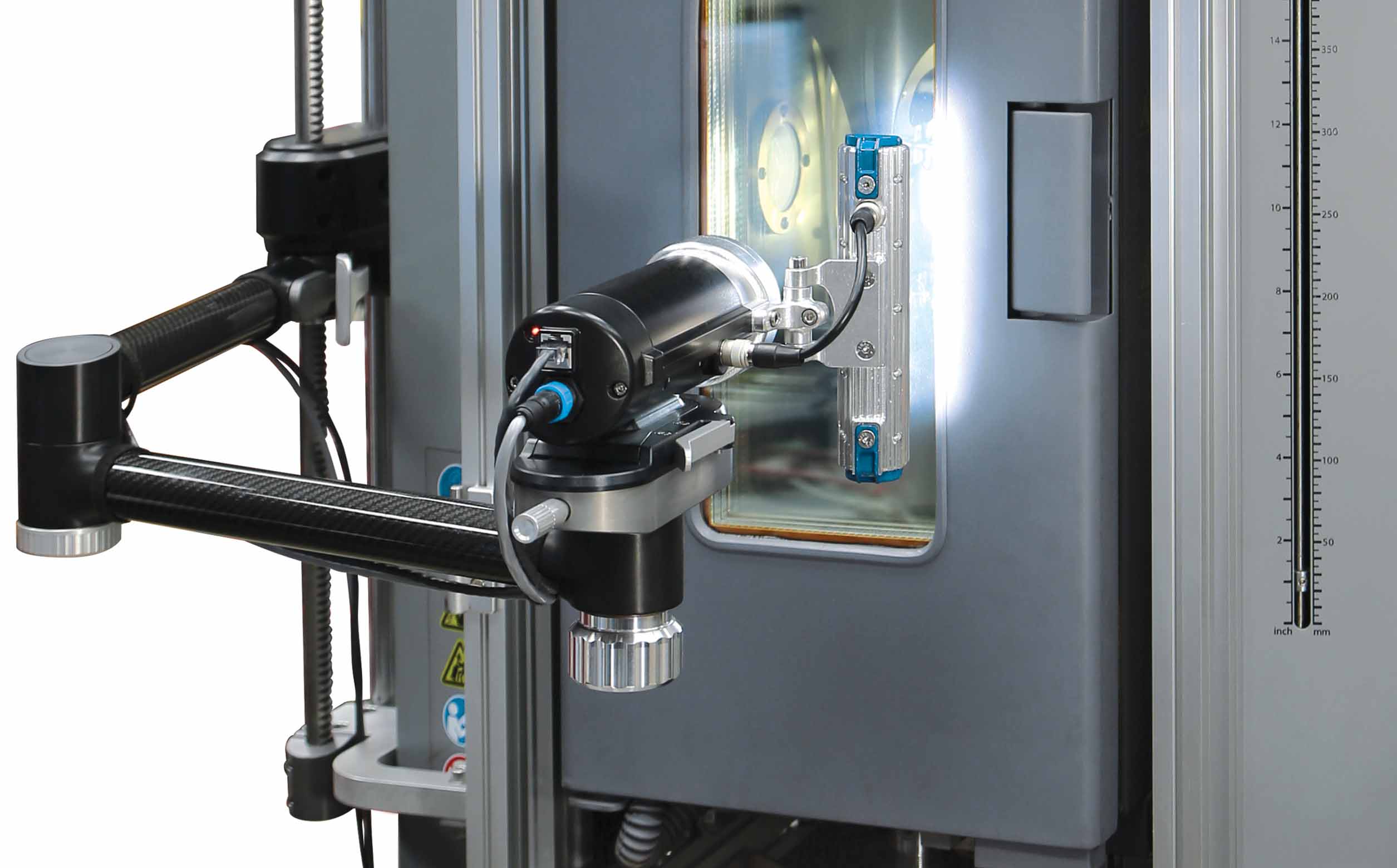

일부 신장계는 조작자가 장치를 쉽게 제거할 수 있는 프레임 장착 솔루션과 함께 제공되어, 챔버 문을 열어 시험체를 교체한 다음 신장계를 챔버 앞에 다시 놓을 수 있습니다.
MTS에 문의하시면 환경 챔버와 함께 비접촉 변형 측정 장치를 사용하는 방법에 대한 더 많은 정보를 얻으실 수 있습니다.
