다축 시뮬레이션 테이블(MAST) 시스템
구성요소와 하위 시스템에 6자유도의 하중과 모션을 적용하여 다양한 실제 진동 현상에서 거동을 평가합니다. 다양한 용량으로 제공되는 MTS 헥사포드 시스템은 다목적 FlexTest® 제어 및 유명한 RPC® 소프트웨어를 사용하여 자동차, 항공우주 및 토목 공학 산업 전반의 테스트 요구사항을 충족합니다.
응용 분야
- 내구성
- 소음 및 진동
- 진동 전달률
- 승차감
- 모달 평가
- 특성화
- 열 특성화
- 내진 인증
테스트 시편
- 하위 시스템
- 배터리 및 배터리 캐리지
- 좌석
- 본체 구성요소
- 배기 시스템
- 냉각 시스템
- 엔진 마운트
- 대시 보드 및 전자 장치
- 연료 및 저장 탱크
- 비구조 시스템 및 장비
테스트 표준
- AC156 내진 검증 테스트
- ISO 12405 리튬 이온 배터리 테스트
- ISO 13849-1
- ISO 13090-1
- ISO 2631-1
주요 제품 특징
정확하고 반복적인 결과
고급 자유도 제어 및 3변수 제어 기술을 사용합니다.
업계 표준
MTS는 30년 이상의 다축 테스트 전문 지식을 보유하고 있으며 세계 최대의 다축 시뮬레이션 테이블 설치 기반을 유지하고 있습니다.
다목적
전 세계에 배포되어 다양한 산업 분야의 테스트 요구 사항을 충족합니다.
고급 안전 기능
혁신적인 분배 매니폴드 기술을 통합하여 테스트 시스템에 대한 안전하고 예측 가능한 유압 흐름을 보장합니다.
모델 비교

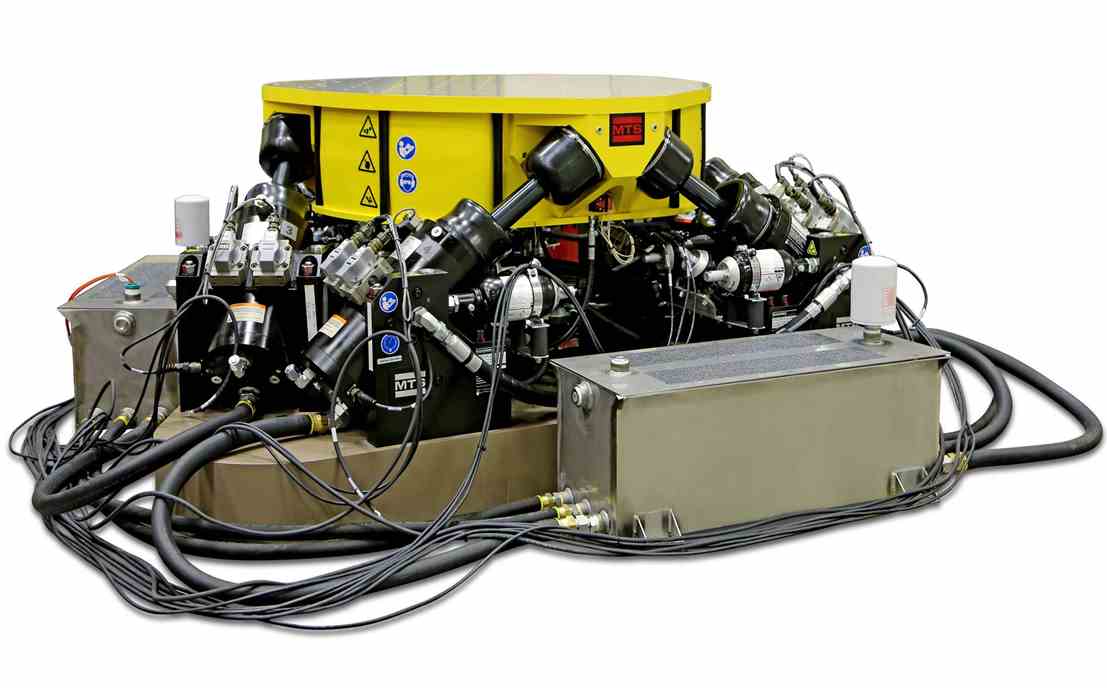

모델 353.10
- 1m 원형 테이블
- 최대 500kg 탑재 하중
- 최대 500Hz 제어 대역폭
- 내구성 응용 분야
- NVH 응용 분야
- 환경 챔버 통합
- 무반향 챔버 통합

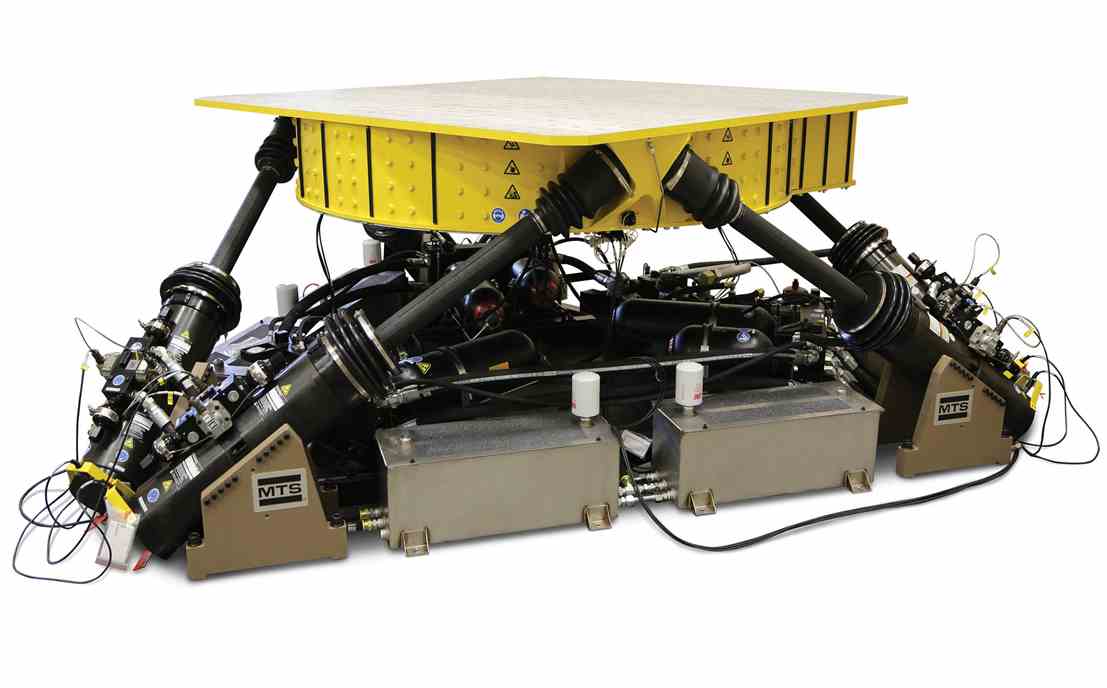

모델 353.20
-
2m 원형 또는 2.2m 정사각형 테이블
-
최대 1,000kg 탑재 하중
-
최대 150Hz 제어 대역폭
-
내구성 응용 분야
-
승차감 응용 분야
-
환경 챔버 통합
-
무반향 챔버 통합

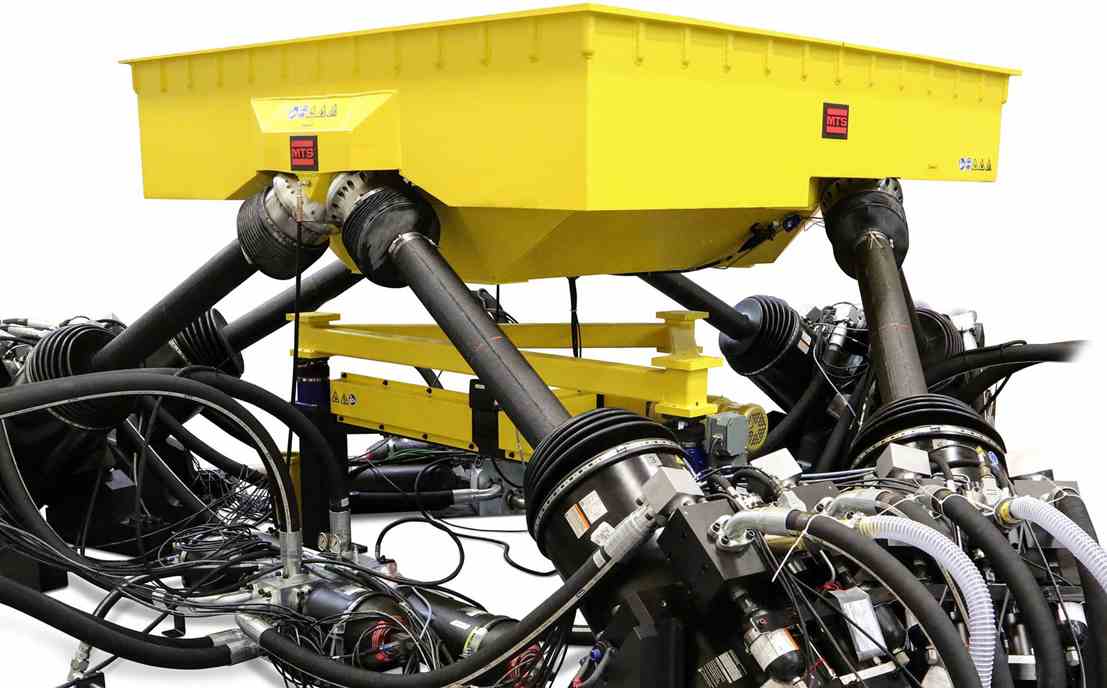

모델 353.50
- 2.5m 정사각형 테이블
- 최대 3,000kg 탑재 하중
- 최대 100Hz 제어 대역폭
- 중장비 내구성 응용 분야
- 지진 응용 분야

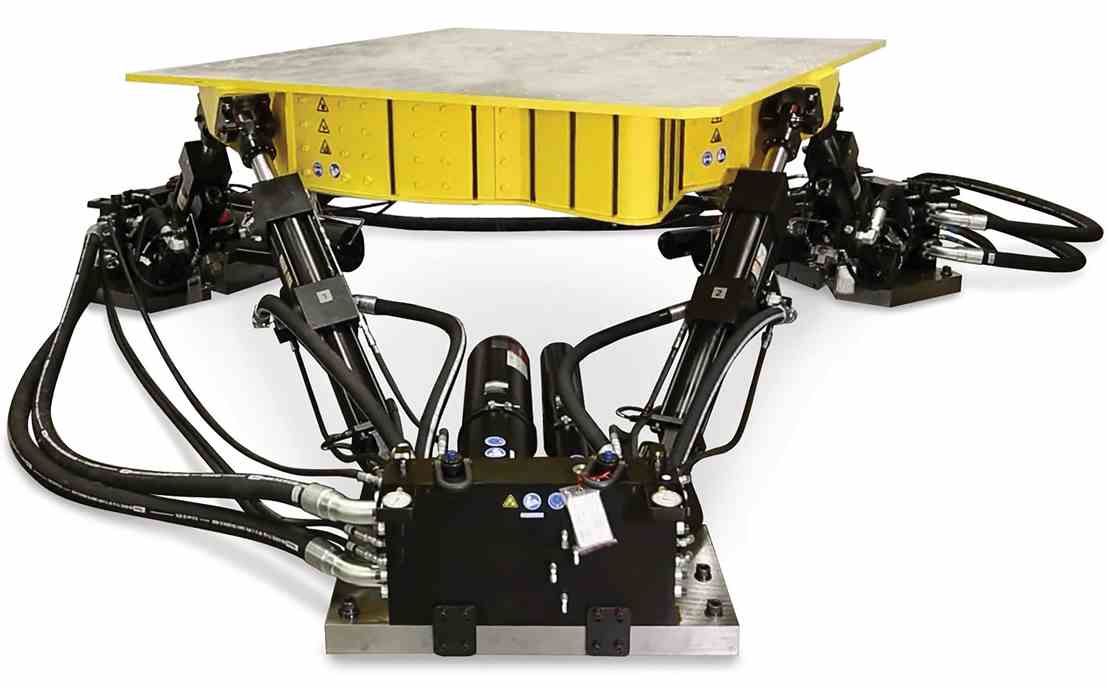

모델 354.20
-
2m 원형 또는 2.2m 정사각형 테이블
-
최대 2,000kg 탑재 하중
-
최대 100Hz 제어 대역폭
-
중장비 내구성 응용 분야
-
지진 응용 분야

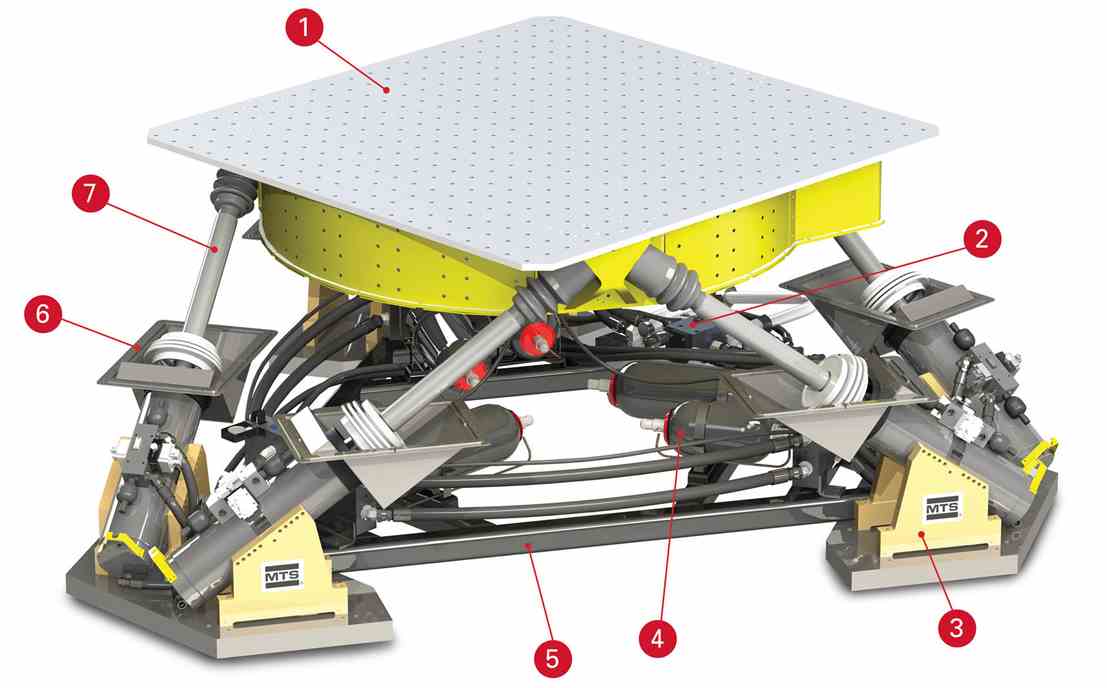

기술 개요
- 테이블
- 분리 옵션이 있는 통합 유압 제어 매니폴드
- 고정 액추에이터 어셈블리
- 근접 결합 누적
- 장착 프레임
- 옵션 챔버 바닥 인터페이스
- 스위블 및 스트럿 어셈블리

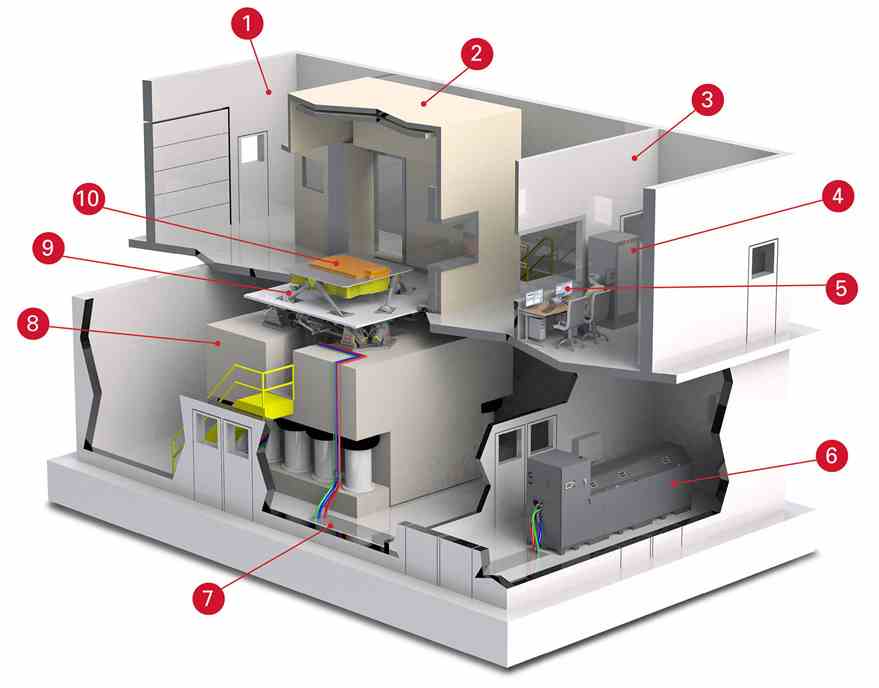

- 테스트 셀
- 환경 챔버
- 제어실
- FlexTest 컨트롤러
- RPC Pro 소프트웨어
- SilentFlo 유압공급장치
- 하드라인
- 지진 질량
- MAST 시스템
- 리튬 이온 배터리 테스트 시편
|
단위 |
353.10 |
|
|
테이블 크기 |
mm |
1.0 직경 |
|
ft |
3.3 직경 |
|
|
시뮬레이션 빈도(베어 테이블) |
Hz |
0.8-500 |
|
시뮬레이션 빈도(최대 탑재 하중) |
Hz |
0.8-250 |
|
최대 탑재 하중 |
kg |
500 |
|
lbs |
1102 |
|
|
테이블 장착 패턴 |
mm |
100 x 100 |
|
in |
3.94 x 3.94 |
|
|
액추에이터 최대 하중 172 bar - 353.10 |
kN |
22.2 |
|
kip |
5.0 |
|
|
선형 변위 |
||
|
수직(Z) |
± mm |
36 |
|
± in |
1.42 |
|
|
측면(Y) |
± mm |
31 |
|
± in |
1.22 |
|
|
종방향(X) |
± mm |
35 |
|
± in |
1.38 |
|
|
각변위 |
||
|
롤 |
± 도 |
4.6 |
|
피치 |
± 도 |
4.1 |
|
요 |
± 도 |
3.5 |
|
선형 속도 |
||
|
수직(Z) |
mm/s |
950 |
|
in/s |
37.4 |
|
|
측면(Y) |
mm/s |
850 |
|
in/s |
33.47 |
|
|
종방향(X) |
mm/s |
850 |
|
in/s |
33.47 |
|
|
각속도 |
||
|
롤 |
deg/s |
140 |
|
피치 |
deg/s |
130 |
|
요 |
deg/s |
105 |
|
선형 가속도 (베어 테이블) |
||
|
수직(Z) |
g |
27.0 |
|
측면(Y) |
g |
19.5 |
|
종방향(X) |
g |
21.0 |
|
선형 가속도(최대 탑재 하중) |
||
|
수직(Z) |
g |
10.0 |
|
측면(Y) |
g |
7.0 |
|
종방향(X) |
g |
7.8 |
|
단위 |
353.20 |
353.20 |
|
|
테이블 크기 |
mm |
2.0 직경 |
2.2 x 2.2 |
|
ft |
6.8 직경 |
7.2 x 7.2 |
|
|
시뮬레이션 빈도(베어 테이블) |
Hz |
0.8-150 |
0.8-150 |
|
시뮬레이션 빈도(최대 탑재 하중) |
Hz |
0.8-100 |
0.8-100 |
|
최대 탑재 하중 |
kg |
680 |
680 |
|
lbs |
1499 |
1499 |
|
|
테이블 장착 패턴 |
mm |
100 x 100 |
100 x 100 |
|
in |
3.94 x 3.94 |
3.94 x 3.94 |
|
|
액추에이터 최대 하중 172 bar - 353.10 |
kN |
70.6 |
70.6 |
|
kip |
15.9 |
15.9 |
|
|
선형 변위 |
|||
|
수직(Z) |
± mm |
145 |
145 |
|
± in |
5.71 |
5.71 |
|
|
측면(Y) |
± mm |
115 |
115 |
|
± in |
4.53 |
4.53 |
|
|
종방향(X) |
± mm |
130 |
130 |
|
± in |
5.12 |
5.12 |
|
|
각변위 |
|||
|
롤 |
± 도 |
8.5 |
8.5 |
|
피치 |
± 도 |
7.5 |
7.5 |
|
요 |
± 도 |
6 |
6 |
|
선형 속도 |
|||
|
수직(Z) |
mm/s |
1200 |
1200 |
|
in/s |
47.24 |
47.24 |
|
|
측면(Y) |
mm/s |
900 |
900 |
|
in/s |
35.43 |
35.43 |
|
|
종방향(X) |
mm/s |
1000 |
1000 |
|
in/s |
39.37 |
39.37 |
|
|
각속도 |
|||
|
롤 |
deg/s |
78 |
78 |
|
피치 |
deg/s |
70 |
70 |
|
요 |
deg/s |
50 |
50 |
|
선형 가속도 (베어 테이블) |
|||
|
수직(Z) |
g |
18.1 |
16.0 |
|
측면(Y) |
g |
14.1 |
12.5 |
|
종방향(X) |
g |
16.7 |
14.8 |
|
선형 가속도(최대 탑재 하중) |
|||
|
수직(Z) |
g |
11.1 |
10.3 |
|
측면(Y) |
g |
8.6 |
8.0 |
|
종방향(X) |
g |
10.2 |
9.5 |
|
단위 |
353.20 HP |
353.20 HP |
|
|
테이블 크기 |
mm |
2.0 직경 |
2.2 x 2.2 |
|
ft |
6.8 직경 |
7.2 x 7.2 |
|
|
시뮬레이션 빈도(베어 테이블) |
Hz |
0.8-150 |
0.8-150 |
|
시뮬레이션 빈도(최대 탑재 하중) |
Hz |
0.8-100 |
0.8-100 |
|
최대 탑재 하중 |
kg |
1000 |
1000 |
|
lbs |
2205 |
2205 |
|
|
테이블 장착 패턴 |
mm |
100 x 100 |
100 x 100 |
|
in |
3.94 x 3.94 |
3.94 x 3.94 |
|
|
액추에이터 최대 하중 172 bar - 353.10 |
kN |
70.6 |
70.6 |
|
kip |
15.9 |
15.9 |
|
|
선형 변위 |
|||
|
수직(Z) |
± mm |
140 |
140 |
|
± in |
5.51 |
5.51 |
|
|
측면(Y) |
± mm |
110 |
110 |
|
± in |
4.33 |
4.33 |
|
|
종방향(X) |
± mm |
125 |
125 |
|
± in |
4.92 |
4.92 |
|
|
각변위 |
|||
|
롤 |
± 도 |
8 |
8 |
|
피치 |
± 도 |
7 |
7 |
|
요 |
± 도 |
5.5 |
5.5 |
|
선형 속도 |
|||
|
수직(Z) |
mm/s |
1200 |
1200 |
|
in/s |
47.24 |
47.24 |
|
|
측면(Y) |
mm/s |
900 |
900 |
|
in/s |
35.43 |
35.43 |
|
|
종방향(X) |
mm/s |
1000 |
1000 |
|
in/s |
39.37 |
39.37 |
|
|
각속도 |
|||
|
롤 |
deg/s |
78 |
78 |
|
피치 |
deg/s |
70 |
70 |
|
요 |
deg/s |
50 |
50 |
|
선형 가속도 (베어 테이블) |
|||
|
수직(Z) |
g |
18.1 |
16.0 |
|
측면(Y) |
g |
14.1 |
12.5 |
|
종방향(X) |
g |
16.7 |
14.8 |
|
선형 가속도(최대 탑재 하중) |
|||
|
수직(Z) |
g |
9.4 |
8.8 |
|
측면(Y) |
g |
7.3 |
6.8 |
|
종방향(X) |
g |
8.7 |
8.1 |
|
단위 |
353.50 |
|
|
테이블 크기 |
mm |
2.5 x 2.5 |
|
ft |
8.2 x 8.2 |
|
|
시뮬레이션 빈도(베어 테이블) |
Hz |
0.8-100 |
|
시뮬레이션 빈도(최대 탑재 하중) |
Hz |
0.8-100 |
|
최대 탑재 하중 |
kg |
3000 |
|
lbs |
6600 |
|
|
테이블 장착 패턴 |
mm |
200 x 200 |
|
in |
7.9 x 7.9 |
|
|
액추에이터 최대 하중 172 bar - 353.10 |
kN |
250 |
|
kip |
56.2 |
|
|
선형 변위 |
||
|
수직(Z) |
± mm |
164 |
|
± in |
6.46 |
|
|
측면(Y) |
± mm |
170 |
|
± in |
6.69 |
|
|
종방향(X) |
± mm |
200 |
|
± in |
7.87 |
|
|
각변위 |
||
|
롤 |
± 도 |
10 |
|
피치 |
± 도 |
10 |
|
요 |
± 도 |
8.4 |
|
선형 속도 |
||
|
수직(Z) |
mm/s |
2180 |
|
in/s |
85.83 |
|
|
측면(Y) |
mm/s |
1800 |
|
in/s |
70.87 |
|
|
종방향(X) |
mm/s |
1740 |
|
in/s |
68.5 |
|
|
각속도 |
||
|
롤 |
deg/s |
110 |
|
피치 |
deg/s |
110 |
|
요 |
deg/s |
90 |
|
선형 가속도 (베어 테이블) |
||
|
수직(Z) |
g |
16.0 |
|
측면(Y) |
g |
8.5 |
|
종방향(X) |
g |
7.5 |
|
선형 가속도(최대 탑재 하중) |
||
|
수직(Z) |
g |
9.5 |
|
측면(Y) |
g |
5.5 |
|
종방향(X) |
g |
6.0 |
|
단위 |
354.20 |
|
|
테이블 크기 |
mm |
2.2 x 2.2 |
|
ft |
7.2 x 7.2 |
|
|
시뮬레이션 빈도(베어 테이블) |
Hz |
0.8-100 |
|
시뮬레이션 빈도(최대 탑재 하중) |
Hz |
0.8-100 |
|
최대 탑재 하중 |
kg |
2000 |
|
lbs |
4409 |
|
|
테이블 장착 패턴 |
mm |
100 x 100 |
|
in |
3.94 x 3.94 |
|
|
액추에이터 최대 하중 172 bar - 353.10 |
kN |
67 |
|
kip |
15.1 |
|
|
선형 변위 |
||
|
수직(Z) |
± mm |
140 |
|
± in |
5.51 |
|
|
측면(Y) |
± mm |
110 |
|
± in |
4.33 |
|
|
종방향(X) |
± mm |
125 |
|
± in |
4.92 |
|
|
각변위 |
||
|
롤 |
± 도 |
9 |
|
피치 |
± 도 |
8 |
|
요 |
± 도 |
6 |
|
선형 속도 |
||
|
수직(Z) |
mm/s |
1700 |
|
in/s |
66.93 |
|
|
측면(Y) |
mm/s |
1300 |
|
in/s |
51.18 |
|
|
종방향(X) |
mm/s |
1350 |
|
in/s |
53.15 |
|
|
각속도 |
||
|
롤 |
deg/s |
78 |
|
피치 |
deg/s |
70 |
|
요 |
deg/s |
50 |
|
선형 가속도 (베어 테이블) |
||
|
수직(Z) |
g |
15.9 |
|
측면(Y) |
g |
11.6 |
|
종방향(X) |
g |
12.8 |
|
선형 가속도(최대 탑재 하중) |
||
|
수직(Z) |
g |
6.0 |
|
측면(Y) |
g |
4.2 |
|
종방향(X) |
g |
4.8 |
|
단위 |
353.10 |
353.20 |
353.20 HP |
353.20 |
353.20 HP |
353.50 |
354.20 |
|
|
테이블 크기 |
mm |
1.0 직경 |
2.0 직경 |
2.0 직경 |
2.2 x 2.2 |
2.2 x 2.2 |
2.5 x 2.5 |
2.2 x 2.2 |
|
ft |
3.3 직경 |
6.8 직경 |
6.8 직경 |
7.2 x 7.2 |
7.2 x 7.2 |
8.2 x 8.2 |
7.2 x 7.2 |
|
|
시뮬레이션 빈도(베어 테이블) |
Hz |
0.8-500 |
0.8-150 |
0.8-150 |
0.8-150 |
0.8-150 |
0.8-100 |
0.8-100 |
|
시뮬레이션 빈도(최대 탑재 하중) |
Hz |
0.8-250 |
0.8-100 |
0.8-100 |
0.8-100 |
0.8-100 |
0.8-100 |
0.8-100 |
|
최대 탑재 하중 |
kg |
500 |
680 |
1000 |
680 |
1000 |
3000 |
2000 |
|
lbs |
1102 |
1499 |
2205 |
1499 |
2205 |
6600 |
4409 |
|
|
테이블 장착 패턴 |
mm |
100 x 100 |
100 x 100 |
100 x 100 |
100 x 100 |
100 x 100 |
200 x 200 |
100 x 100 |
|
in |
3.94 x 3.94 |
3.94 x 3.94 |
3.94 x 3.94 |
3.94 x 3.94 |
3.94 x 3.94 |
7.9 x 7.9 |
3.94 x 3.94 |
|
|
액추에이터 최대 하중 172 bar - 353.10 |
kN |
22.2 |
70.6 |
70.6 |
70.6 |
70.6 |
250 |
67 |
|
kip |
5.0 |
15.9 |
15.9 |
15.9 |
15.9 |
56.2 |
15.1 |
|
|
선형 변위 |
||||||||
|
수직(Z) |
± mm |
36 |
145 |
140 |
145 |
140 |
164 |
140 |
|
± in |
1.42 |
5.71 |
5.51 |
5.71 |
5.51 |
6.46 |
5.51 |
|
|
측면(Y) |
± mm |
31 |
115 |
110 |
115 |
110 |
170 |
110 |
|
± in |
1.22 |
4.53 |
4.33 |
4.53 |
4.33 |
6.69 |
4.33 |
|
|
종방향(X) |
± mm |
35 |
130 |
125 |
130 |
125 |
200 |
125 |
|
± in |
1.38 |
5.12 |
4.92 |
5.12 |
4.92 |
7.87 |
4.92 |
|
|
각변위 |
||||||||
|
롤 |
± 도 |
4.6 |
8.5 |
8 |
8.5 |
8 |
10 |
9 |
|
피치 |
± 도 |
4.1 |
7.5 |
7 |
7.5 |
7 |
10 |
8 |
|
요 |
± 도 |
3.5 |
6 |
5.5 |
6 |
5.5 |
8.4 |
6 |
|
선형 속도 |
||||||||
|
수직(Z) |
mm/s |
950 |
1200 |
1200 |
1200 |
1200 |
2180 |
1700 |
|
in/s |
37.4 |
47.24 |
47.24 |
47.24 |
47.24 |
85.83 |
66.93 |
|
|
측면(Y) |
mm/s |
850 |
900 |
900 |
900 |
900 |
1800 |
1300 |
|
in/s |
33.47 |
35.43 |
35.43 |
35.43 |
35.43 |
70.87 |
51.18 |
|
|
종방향(X) |
mm/s |
850 |
1000 |
1000 |
1000 |
1000 |
1740 |
1350 |
|
in/s |
33.47 |
39.37 |
39.37 |
39.37 |
39.37 |
68.5 |
53.15 |
|
|
각속도 |
||||||||
|
롤 |
deg/s |
140 |
78 |
78 |
78 |
78 |
110 |
78 |
|
피치 |
deg/s |
130 |
70 |
70 |
70 |
70 |
110 |
70 |
|
요 |
deg/s |
105 |
50 |
50 |
50 |
50 |
90 |
50 |
|
선형 가속도 (베어 테이블) |
||||||||
|
수직(Z) |
g |
27.0 |
18.1 |
18.1 |
16.0 |
16.0 |
16.0 |
15.9 |
|
측면(Y) |
g |
19.5 |
14.1 |
14.1 |
12.5 |
12.5 |
8.5 |
11.6 |
|
종방향(X) |
g |
21.0 |
16.7 |
16.7 |
14.8 |
14.8 |
7.5 |
12.8 |
|
선형 가속도(최대 탑재 하중) |
||||||||
|
수직(Z) |
g |
10.0 |
11.1 |
9.4 |
10.3 |
8.8 |
9.5 |
6.0 |
|
측면(Y) |
g |
7.0 |
8.6 |
7.3 |
8.0 |
6.8 |
5.5 |
4.2 |
|
종방향(X) |
g |
7.8 |
10.2 |
8.7 |
9.5 |
8.1 |
6.0 |
4.8 |
최대한 활용하는 투자 가치
당사 전문가가 지속적인 운영을 위한 지원을 제공합니다.
