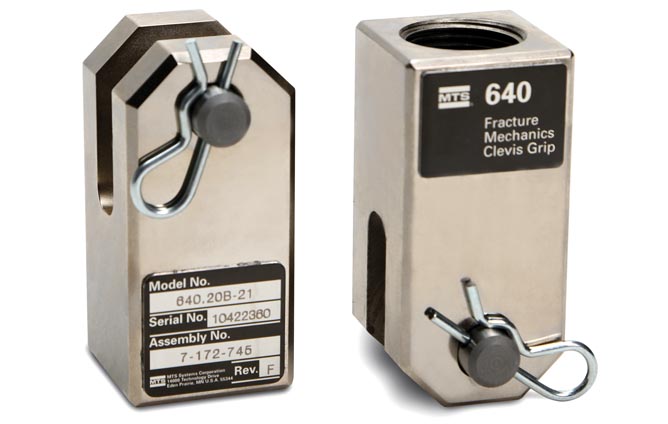

모델 640 파괴 역학 클레비스 그립

모델 640.20B 파괴 역학 그립은 ASTM E-399 사양에 따라 제조됩니다. 이 그립은 파괴 인성 및 피로 균열 성장률 테스트에 가장 많이 사용되는 그립입니다. 항공기 품질의 고강도 4340 강철로 제작되며 ASTM에서 요구하는 공차대로 가공됩니다. 패키지에는 그립 2개, .4W 핀 2개 및 스프링 리테이너 4개가 포함되어 있습니다.

모델 640 파괴 역학 클레비스 그립

모델	시편 너비	정적 하중	핀 직경	장착 스레드
640.20B-X1	12.7 mm (0.50 in)	60kN(13.6kip)	12.2 mm (0.48 in)	M27 x 2(1”-14)
640.20C-X3	25.4 mm (1.00 in)	60kN(13.6kip)	12.2 mm (0.48 in)	M27 x 2(1”-14)

온도 등급			온도 등급
-129°C~177°C			-200°F~350°F
모델	미터법 부품 번호		모델	미터법 부품 번호
640.20B-21	007-172-745		640.20B-01	007-172-741
640.20C-03	007-172-743		640.20C-03	007-172-743
