Lösungen für Bewehrungsstabprüfungen

Mit dem weltweit wachsenden Bedarf an neuen Gebäuden und Bauwerken steigt auch der Bedarf an hochwertigen Baumaterialien. Bewehrungsstäbe (oder Armiereisen) sind ein sehr gefragtes Material, das zur Verbesserung der Zugfestigkeit von Beton in Bauwerken verwendet wird. Da Bewehrungsstäbe und Beton ähnliche thermische Ausdehnungseigenschaften haben, ist dies das optimale Material, um Strukturen zu verstärken. Bewehrungsstäbe sind oft aus geripptem Kohlenstoffstahl hergestellt und in verschiedenen Größen und Qualitäten erhältlich. Heutzutage führen Innovationen bei Materialien und Beschichtungen zu höherer Festigkeit und vielseitigeren Bewehrungsoptionen und stellen gleichzeitig neue Herausforderungen für die Prüfung dar.

Die Prüfung von Bewehrungsstäben ist mit zahlreichen Herausforderungen verbunden, und es müssen anerkannte, strenge Normen erfüllt werden. Eines der größten Probleme bei der Prüfung von Bewehrungsstäben ist die nicht standardisierte Form der Prüfkörper. Bewehrungsstäbe werden oft in großen Spulen gelagert und dann auf die richtige Größe zugeschnitten. Daher müssen die Proben vor dem Testen gerichtet werden, und sie können eine gewisse Krümmung beibehalten. Die Oberfläche des Stabs ist geriffelt, um eine bessere Haftung am Beton zu erreichen, was gut für die strukturelle Stabilität ist; aber aus der Sicht der Prüfung schafft diese unebene Oberfläche einige Herausforderungen für das Einspannen des Prüfstücks.

Eine weitere Herausforderung für das Spannen entsteht durch die eventuell verwendeten Beschichtungen. Beschichtete Bewehrungsstäbe bieten zwar einen besseren Schutz gegen Korrosion, aber auch eine rutschige Oberfläche, die man nicht gut spannen kann. Darüber hinaus erfordern einige Endanwendungen, dass der Bewehrungsstab gebogen wird, um die erforderlichen strukturellen Formen im Beton zu erzeugen, sodass er auch auf seine Biegefestigkeit geprüft werden muss. Ein weiteres Problem bei der Prüfung von Bewehrungsstäben ist die Neigung zu heftigem Versagen, das eingeplant werden muss, um mögliche Schäden am System und Verletzungen des Prüfpersonals zu minimieren.

Bewehrungsstäbe sind in verschiedenen Größen und Qualitäten erhältlich. Die Güteklassen entsprechen der Mindeststreckgrenze, z. B. würde die Güteklasse 280 eine Mindeststreckgrenze von 280 MPa haben und die Güteklasse 40 eine Mindeststreckgrenze von 40.000 psi. Die Größe wird im Durchmesser gemessen und in Standardabstufungen angeboten. Größe und Güte des Bewehrungsprüfkörpers bestimmen die erforderliche Kraftkapazität der Prüfmaschine. Höhere Bewehrungsqualitäten werden immer beliebter, da eine geringere Menge an festerem Bewehrungsstahl verwendet werden kann, um die beabsichtigte strukturelle Stabilität zu erzeugen.

Die Berechnungen von metrischen Bewehrungsstäben sind annähernd und dienen zur Abschätzung der erforderlichen Kapazität der Universalprüfmaschine (UTM).

Die Berechnungen von Bewehrungsstäben in US Customary sind annähernd und dienen zur Abschätzung der erforderlichen Kapazität der Universalprüfmaschine (UTM).

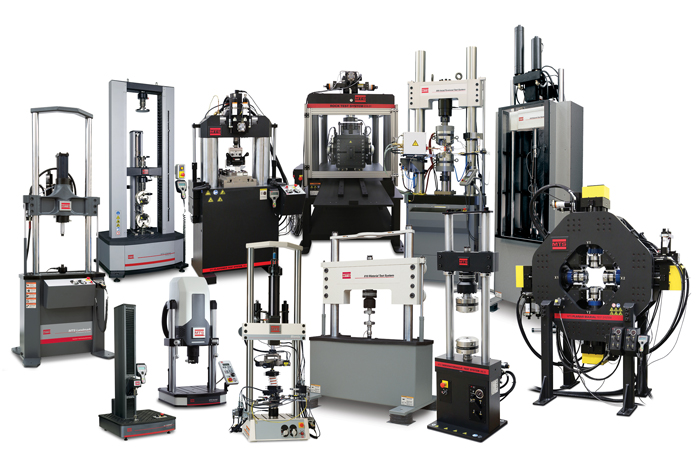

MTS bietet mehrere Optionen, um Ihre Anforderungen an die Bewehrungsprüfung zu erfüllen. Die elektromechanischen Universalprüfsysteme Criterion und Exceed der Serie 45 von MTS sind eine kostengünstige Option für Zugprüfungen bis 600 kN Für die Prüfung von Bewehrungsstäben mit höherer Kraft bietet MTS die Modellreihe 311 mit einer Kraftkapazität von 1,2 MN, 2,5 MN und höher an. Ein Landmark-Prüfsystem von MTS kann sowohl statische als auch dynamische Tests durchführen und für die höchsten Sicherheitsleistungsstufen konfiguriert werden. Jedes dieser Systeme von MTS kann auch Druck- und Biegeprüfungen durchführen.

MTS erleichtert die Prüfung Ihrer Bewehrungsproben mit Softwarevorlagen für die Prüfung nach den gängigsten Normen, einschließlich ASTM A370, ASTM A615, ISO 15630-1, EN 10002-1, ISO 6892-1, ASTM E8M und weiteren. Um zu verhindern, dass der Prüfkörper verrutscht, bietet MTS eine große Auswahl an Prüfstückhaltern, Prüfstückschnittstellen und Biegevorrichtungen. MTS bietet zudem eine Längenänderungsmessung mit Clip-On, welche die unebene Oberfläche des Prüfstücks ohne Abrutschen greifen kann, als auch eine Längenänderungsmessung mit Videoaufnahme. Überdies bieten wir Lösungen für die Prüfung von Bewehrungsstabverbindungen.

Wenn Sie mit MTS zusammenarbeiten, profitieren Sie von jahrelanger Prüferfahrung mit spezifischem bautechnischem Fachwissen. Wir sind mit Anwendungen der Strukturprüfung vertraut, und je nach Probengröße, Prüfnorm und Art der Prüfung hat MTS eine passende Lösung für Ihre Anforderungen. Mit zuverlässigen Lastrahmen, standardisierten Softwarevorlagen und speziell für diese Anwendung entwickeltem Zubehör bietet MTS eine Komplettlösung zur Verbesserung der Qualität und Geschwindigkeit Ihrer Bewehrungsprüfungen. Kontaktieren Sie noch heute Ihren Vertreter von MTS, um Ihre optimale Konfiguration zu besprechen.
