MTS-Modulkomponenten für Testanwendungen im Bauwesen

Aktuatorarten:

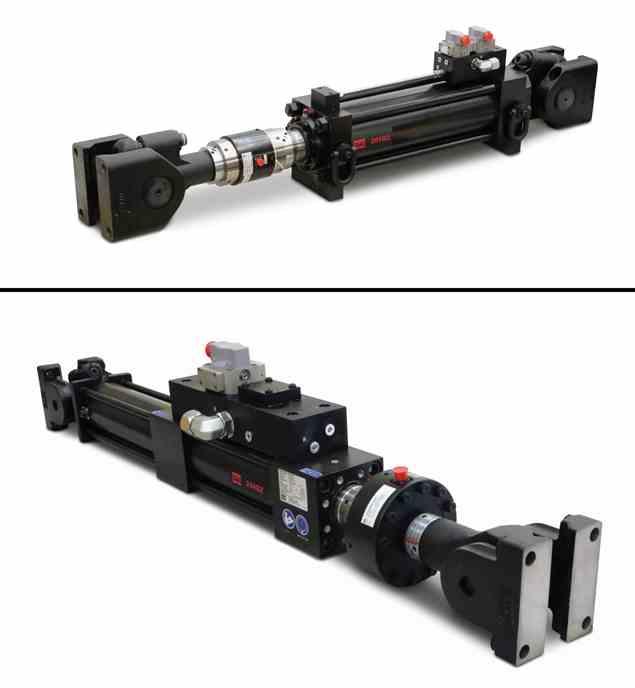

Für quasistatische, pseudodynamische und niederfrequente Prüfungen kann MTS je nach Prüfanforderungen und Budget die Aktuatorserie 201 empfehlen.

•Diese einendigen Aktuatoren sind wirtschaftlich ausgelegt für hohe Druckbelastungen bei reduzierter Zugbelastung und eignen sich gut für geringe dynamische Leistungsanforderungen. Diese
werden in der Regel je nach Einsatzzweck mit einem spielfreien Drehgelenk MTS 249 gekauft.Aktuatoren sind normalerweise mit einem TEMPOSONICS® Wegsensor, 2-stufigen Servoventilen, statischen oder dauerfesten Drehgelenken und einer Kraftmessdose ausgestattet.

Für dynamische, pseudodynamische und Hochleistungstests empfiehlt MTS die Aktuatorserie 244.

Diese Aktuatoren zeichnen sich durch eine doppelendige Konstruktion mit gleicher Fläche aus und werden für fast alle Anwendungen empfohlen, die hochpräzise Hochleistungsprüfungen erfordern. Sie eignen sich gut für alle Arten von Prüfungen (von statisch bis dynamisch) und sind bekannt für ihre hervorragende Dauerfestigkeit, Genauigkeit und Wiederholbarkeit. Diese Aktuatoren sind die vielseitigste und bei weitem beliebteste Lösung für servohydraulische Prüfungen jeglicher Art.Aktuatoren sind normalerweise mit einem LVDT Wegsensor, 2- oder 3-stufigen Servoventilen mit hohen Durchflüssen, dauerfesten Drehgelenken ausgestattet.

Broschüre zu Aktuatoren Aktuator 244 Aktuator 201

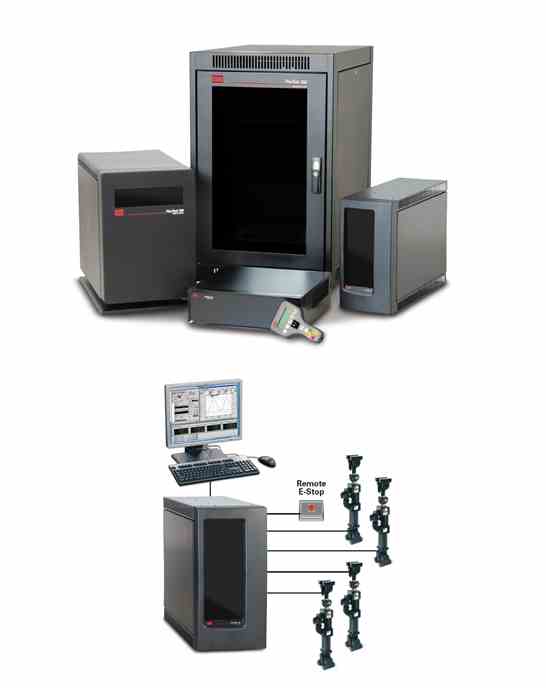

MTS-Regler sind seit Jahrzehnten bei Strukturtests und Prüfungen im Bauwesen nicht mehr wegzudenken. Zur Reglerfamilie gehört auch der FlexTest 200, der bei großen Strukturtestlabors für zusätzliche Kapazität sorgt. Der Regler FlexTest 200 funktioniert mit bis zu 40 Kanälen und 8 Stationen in einem Chassis. Diese Regler lassen sich durch erschwingliche Upgrades und Zusatzfunktionen leicht erweitern, so dass Kunden ihren Regler mit ihrem Labor mitwachsen lassen können.

MTS bietet zudem viele spezifischen Softwarelösungen für Strukturtests sowie Prüfungen im Bauwesen.

Hybrid-Simulation: Diese Methode wird verwendet, um physikalische Tests mit einem Struktur-Softwaremodell zu kombinieren.
Software zur Wellenformerzeugung kann zur Erzeugung von Wellenformen zur Prüfung von Strukturkomponenten für seismische Untersuchungen verwendet werden.
Laufzeit-Rampenmodul: Dieses Modul wurde speziell für Strukturprüfungslabors entwickelt, die quasistatische Prüfungen mit Rampen- und Haltesequenzen durchführen. Der Laufzeit-Rampenregler ermöglicht Ihnen die inkrementelle Ansteuerung von bis zu acht Steuerkanälen gleichzeitig, um sich unbestimmten Endwerten zu nähern. Der Prozess ermöglicht Ihnen zudem die Definition einer Zwischenpause, während der ein anderer Prozess ausgelöst wird, um ein Signal an ein entferntes Datenerfassungsgerät zu senden.
Freiheitsgradregelung bietet ein Koordinatensystem, in dem Zylinder in Gruppen agieren, um Bewegungen in sechs Freiheitsgraden zu erzeugen.
Drei-Variablen-Regelung ermöglicht die gleichzeitige Regelung von Weg-, Geschwindigkeits- und Beschleunigungsvariablen. Sie kombiniert die Befehls- und Rückmeldesignale aller drei Regelgrößen, um eine optimale Systemleistung über ein breites Frequenzspektrum zu erzielen.

FlexTest-Familie TestSuite MP Hybrid-Simulation

Für ein typisches Labor für Strukturprüfungen können die hydraulischen Anforderungen erheblich variieren, liegen aber in der Regel in der Größenordnung von 300 L/MIN bis 1200 L/MIN Durchfluss, abhängig von der Größe und der Charta des Labors. Die Art der Prüfprogramme hat großen Einfluss auf die Dimensionierung des Verteilungsnetzes.

MTS versucht, in der Konzeptionsphase eng mit seinen Kunden zusammenzuarbeiten, um sowohl den unmittelbaren Bedarf als auch die möglichen zukünftigen Anforderungen zu ermitteln. In der Regel geben wir unsere endgültige Empfehlung auf der Grundlage der Leistungsanforderungen, des voraussichtlichen Bedarfs und des aktuellen Budgets ab.

Punkte, die bei der Auslegung eines Leitungssystems berücksichtigt werden:

Probleme mit der Anlage
Gesamtlänge des Hauptkreises und eventueller Zweigleitungen
Druckabfälle, die auftreten und das Leistungsniveau reduzieren

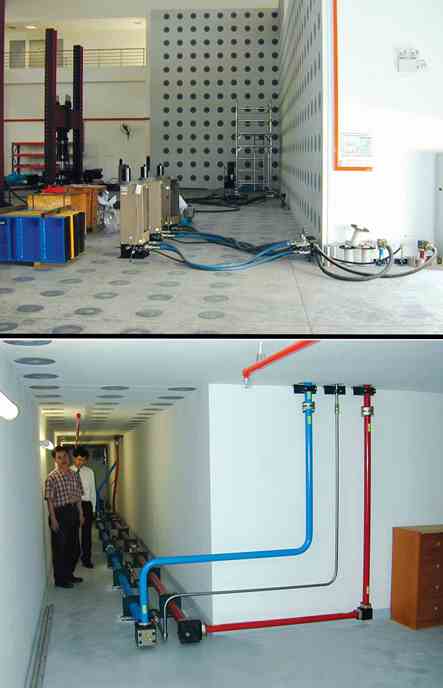

Verlegung von Rohren oder Rohrleitungen aus Edelstahl, um die Gestaltung des Gebäudes zu ergänzen
Anforderungen an den Hydraulikausgang
Anforderungen an die Hydraulikspeicher
Lage der Hydraulik-Stromversorgung und elektrische Dimensionierung
Anforderungen an die Hydraulikölkühlung und Dimensionierung für entweder Luft/Öl- oder Wasserkühlung, falls vom Kunden gewünscht
Sauberkeit des Ölsystems für maximale Leistung

Hydraulikaggregate Management der Hydraulikleistung Hydraulikverteiler

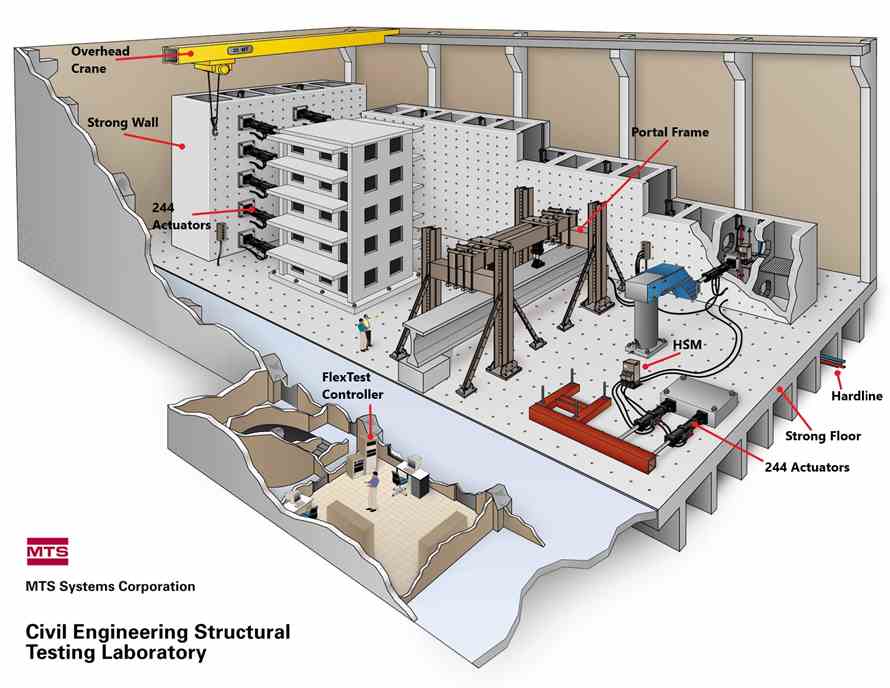

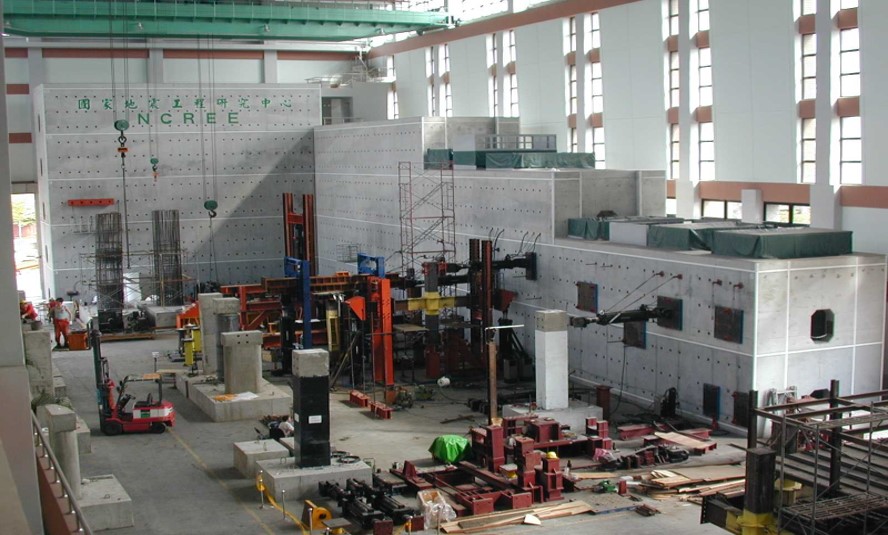

Die meisten großen Strukturtestanlagen bestehen aus einer Art starker Boden- und starker Wandreaktionsmasse mit einer Vielzahl von Portalrahmenkomponenten, die als sekundäre Reaktionsrahmen für kundenspezifische Testkonfigurationen dienen. Die Größe und Form dieser Einrichtungen wird in der Regel durch die Test-Charta des Labors bestimmt. Für kleinere Strukturprüfungslabors wird oft ein stabiler Boden oder eine Reaktionsgrundplatte mit geringerer Kapazität verwendet, wobei ortsveränderliche Reaktionswände an der Grundplatte verankert werden.

MTS kann Sie bei der Planung einer neuen Anlage oder bei Änderungen an einem bestehenden Gebäude auf verschiedene Weise unterstützen, je nachdem, welche Unterstützung Sie benötigen. Wir können einfache Empfehlungen geben, die auf unserer Erfahrung und dem Erfolg anderer Labors basieren, die ähnliche Arten von Tests durchführen; oder wir können Entwurfsvertragsstudien durchführen, um bei der Konzeption des gesamten Projekts zu helfen. Zusätzlich zu den frühzeitigen Planungs- oder Entwurfsvertragsstudien kann MTS die detaillierte Planung und Dokumentation durch ein eingetragenes Architektur- und Ingenieurbüro bereitstellen, das mit dieser Art von Anlagen vertraut ist, so dass Sie das Gebäude mit Ihrem örtlichen Bauunternehmer errichten lassen können. Wir können Sie während des gesamten Projekts von Anfang bis Ende unterstützen.
