MAST-Systeme (Mehrachsige Simulationstische)
Wenden Sie Kraft und Bewegung in sechs Freiheitsgraden auf Komponenten und Subsysteme an, um deren Verhalten unter einer Vielzahl von realen Schwingungsphänomenen zu bewerten. Die Hexapod-Systeme von MTS sind in einer breiten Palette von Kapazitäten erhältlich und erfüllen mit ihren vielseitigen FlexTest®-Steuerungen und der renommierten RPC®-Software die Prüfanforderungen der Automobil-, Luft- und Raumfahrt- sowie Bauindustrie.
Anwendungen
- Betriebsfestigkeit
- Lärm und Vibration
- Schwingungsübertragung
- Fahrkomfort
- Modale Auswertung
- Einstufung
- Thermische Einstufung
- Erdbebenzertifizierung
Prüfkörper
- Sub-Systems
- Batterien und Batteriewagen
- Sitze
- Karosseriekomponenten
- Auspuffanlagen
- Kühlsysteme
- Motorhalterungen
- Armaturenbretter und Elektronik
- Kraftstoff- und Lagertanks
- Nicht-strukturelle Systeme und Ausrüstung
Prüfnormen
- AC156 Erdbeben-Eignungsprüfung
- ISO 12405 Prüfung von Lithium-Ionen-Batterien
- ISO 13849-1
- ISO 13090-1
- ISO 2631-1
Wichtige Produktmerkmale
Genaue/wiederholbare Ergebnisse
Verwendet fortschrittliche Freiheitsgrad- und Drei-Variablen-Regelungstechnologien
Branchenstandard
MTS verfügt über mehr als drei Jahrzehnte Erfahrung im Bereich der mehrachsigen Prüfung und unterhält die weltweit größte installierte Basis von mehrachsigen Simulationstischen
Vielseitig
Weltweit im Einsatz, erfüllt Prüfanforderungen in den verschiedensten Branchen
Erweiterte Sicherheitsfunktionen
Integriert innovative Verteilertechnologie, um einen sicheren, vorhersehbaren hydraulischen Fluss zum Prüfsystem zu gewährleisten
Modellvergleich

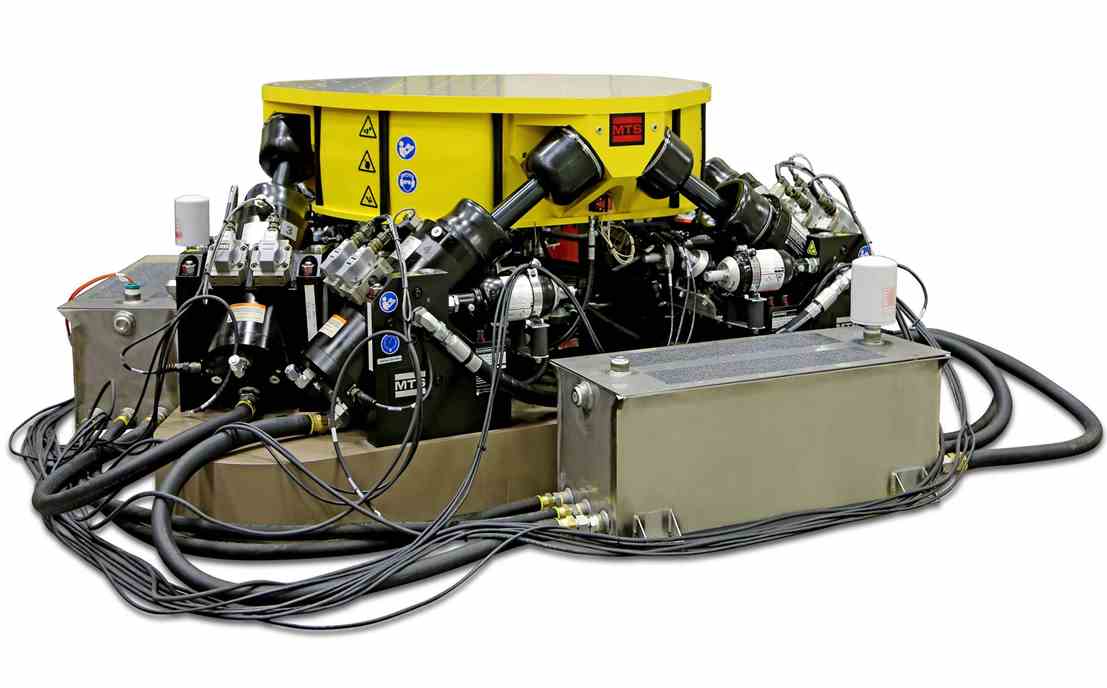

Modell 353.10
- 1 Meter runder Tisch
- Bis 500 kg Nutzlast
- Bis 500 Hz Regelbandbreite
- Dauerfestigkeitsanwendungen
- NVH-Anwendungen
- Integration von Klimakammern
- Integration schalltoter Räume

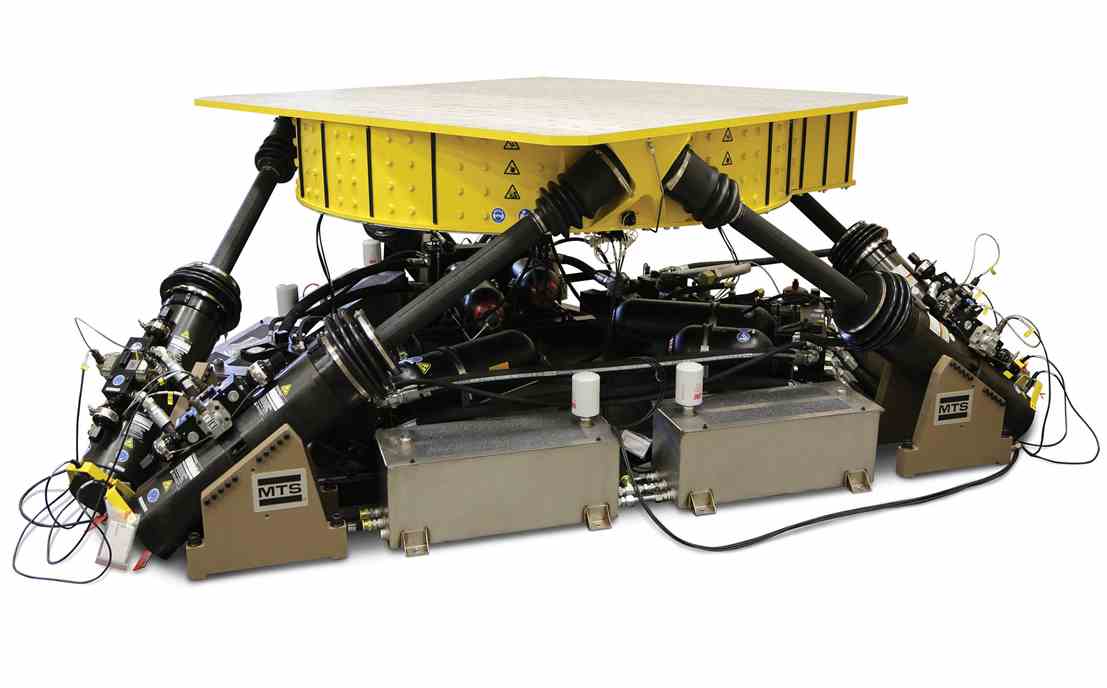

Modell 353.20
-
2 Meter runder oder 2,2 Meter quadratischer Tisch
-
Bis 1000 kg Nutzlast
-
Bis 150 Hz Regelbandbreite
-
Dauerfestigkeitsanwendungen
-
Fahrkomfort-Anwendungen
-
Integration von Klimakammern
-
Integration schalltoter Räume

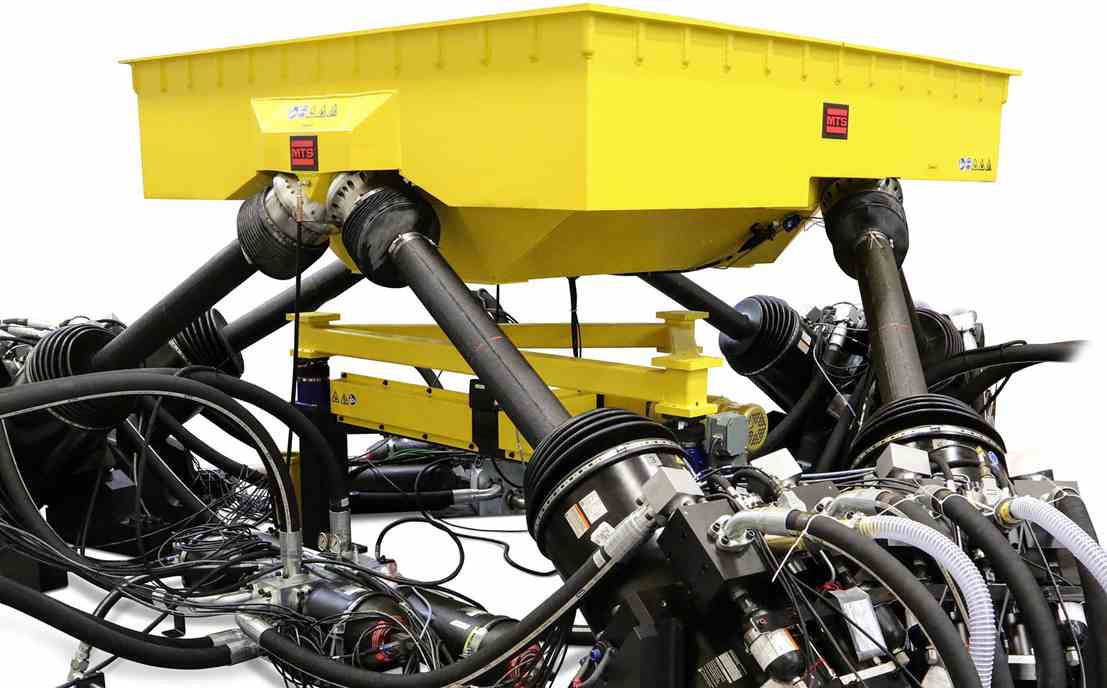

Modell 353.50
- 2,5 Meter quadratischer Tisch
- Bis 3.000 kg Nutzlast
- Bis 100 Hz Regelbandbreite
- Schwerlast-Dauerfestigkeitsanwendungen
- Seismische Anwendungen

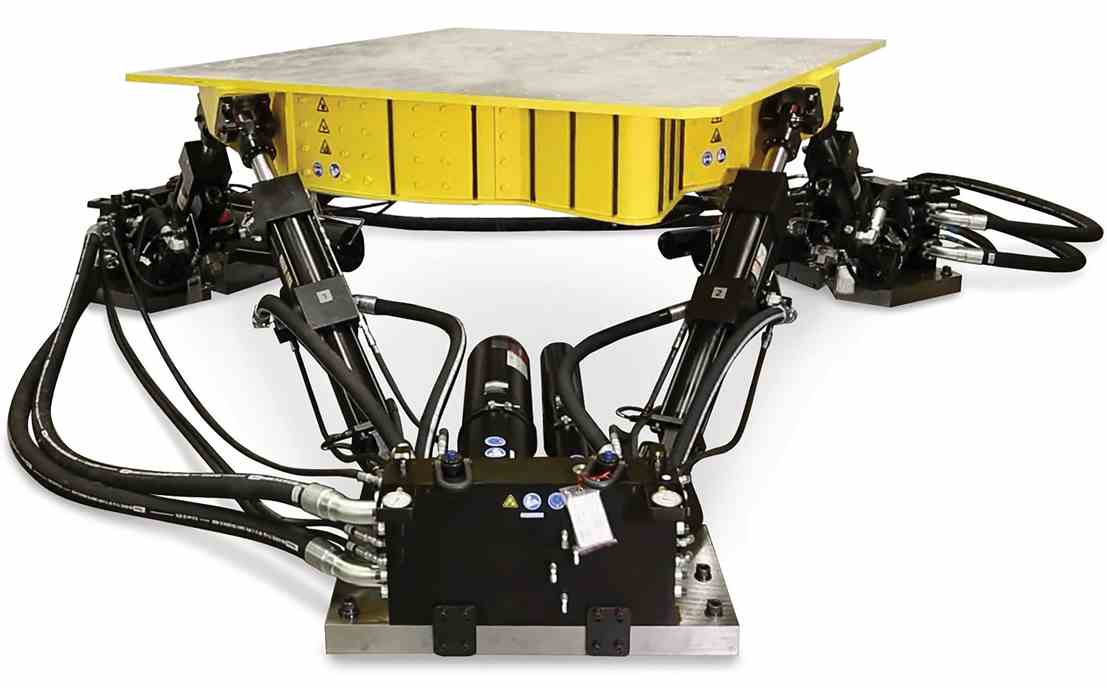

Modell 354.20
-
2 Meter runder oder 2,2 Meter quadratischer Tisch
-
Bis 2.000 kg Nutzlast
-
Bis 100 Hz Regelbandbreite
-
Schwerlast-Dauerfestigkeitsanwendungen
-
Seismische Anwendungen
Fallstudien
Übersicht über die technischen Daten

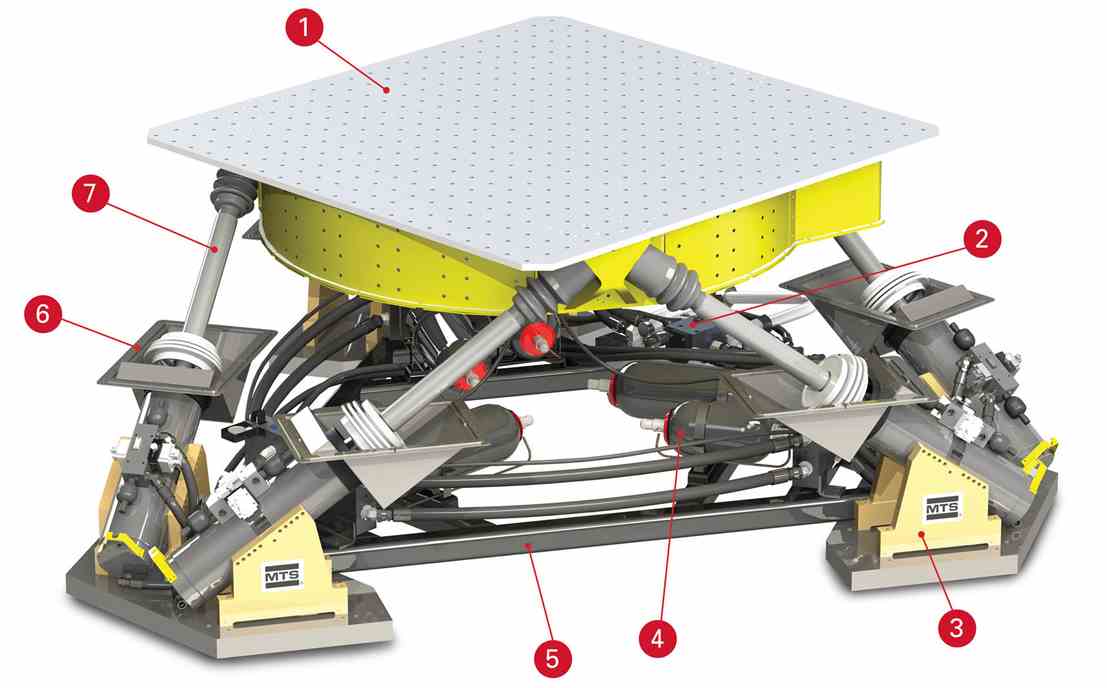

- Tisch
- Integrierter hydraulischer Steuerverteiler mit optionaler Isolierung
- Feste Zylinderbaugruppe
- Direktgekuppelte Druckspeicher
- Montagerahmen
- Optionale Kammerbodenschnittstelle
- Streben- und Drehgelenkbaugruppe

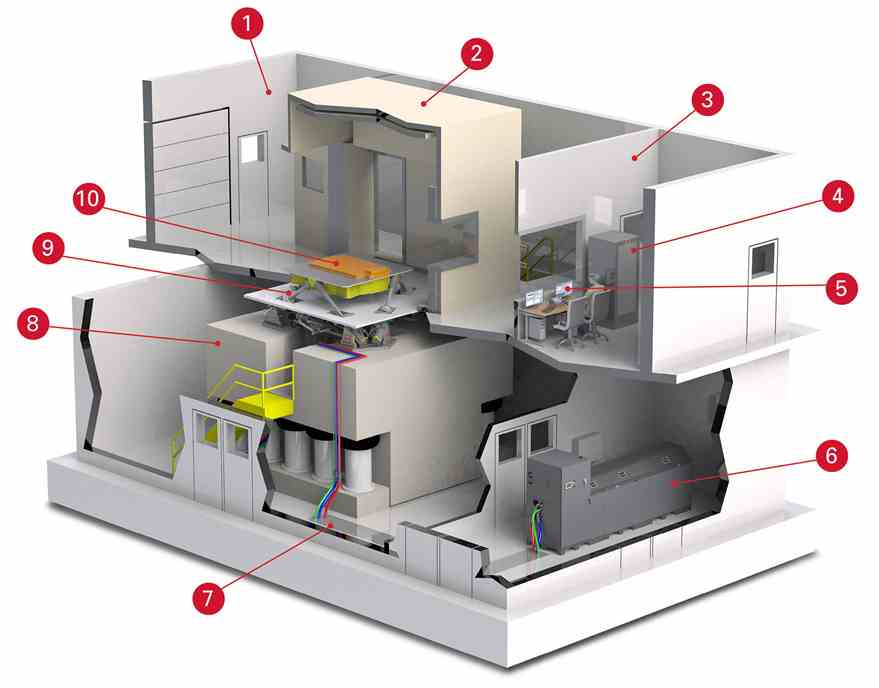

- Testzelle
- Klimakammer
- Kontrollraum
- FlexTest-Regler
- RPC Pro-Software
- SilentFlo-Hydraulikaggregat
- Rohrleitung
- Seismische Masse
- MAST-System
- Prüfling für Lithium-Ionen-Batterie
|
Einheiten |
353.10 |
|
|
Tischgröße |
mm |
1,0 Durchm. |
|
ft |
3,3 Durchm. |
|
|
Simulationsfrequenz (leerer Tisch) |
Hz |
0,8–500 |
|
Simulationsfrequenz (max. Nutzlast) |
Hz |
0,8–250 |
|
Maximale Nutzlast |
kg |
500 |
|
lbs |
1102 |
|
|
Tischmontagemuster |
mm |
100 x 100 |
|
Zoll |
3,94 x 3,94 |
|
|
Aktuator Spitzenkraft 172 bar – 353.10 |
kN |
22,2 |
|
kip |
5,0 |
|
|
Lineare Verschiebung |
||
|
Vertikalrichtung (Z) |
± mm |
36 |
|
± Zoll |
1,42 |
|
|
Querrichtung (Y) |
± mm |
31 |
|
± Zoll |
1,22 |
|
|
Längsrichtung (X) |
± mm |
35 |
|
± Zoll |
1,38 |
|
|
Winkelverschiebung |
||
|
Rollen |
± Grad |
4,6 |
|
Nicken |
± Grad |
4,1 |
|
Gieren |
± Grad |
3,5 |
|
Lineare Geschwindigkeit |
||
|
Vertikalrichtung (Z) |
mm/s |
950 |
|
Zoll/s |
37,4 |
|
|
Querrichtung (Y) |
mm/s |
850 |
|
Zoll/s |
33,47 |
|
|
Längsrichtung (X) |
mm/s |
850 |
|
Zoll/s |
33,47 |
|
|
Winkelgeschwindigkeit |
||
|
Rollen |
Grad/s |
140 |
|
Nicken |
Grad/s |
130 |
|
Gieren |
Grad/s |
105 |
|
Lineare Beschleunigung (leerer Tisch) |
||
|
Vertikalrichtung (Z) |
g |
27,0 |
|
Querrichtung (Y) |
g |
19,5 |
|
Längsrichtung (X) |
g |
21,0 |
|
Lineare Beschleunigung (max. Nutzlast) |
||
|
Vertikalrichtung (Z) |
g |
10,0 |
|
Querrichtung (Y) |
g |
7,0 |
|
Längsrichtung (X) |
g |
7,8 |
|
Einheiten |
353.20 |
353.20 |
|
|
Tischgröße |
mm |
2,0 Durchm. |
2,2 x 2,2 |
|
ft |
6,8 Durchm. |
7,2 x 7,2 |
|
|
Simulationsfrequenz (leerer Tisch) |
Hz |
0,8–150 |
0,8–150 |
|
Simulationsfrequenz (max. Nutzlast) |
Hz |
0,8–100 |
0,8–100 |
|
Maximale Nutzlast |
kg |
680 |
680 |
|
lbs |
1499 |
1499 |
|
|
Tischmontagemuster |
mm |
100 x 100 |
100 x 100 |
|
Zoll |
3,94 x 3,94 |
3,94 x 3,94 |
|
|
Aktuator Spitzenkraft 172 bar – 353.10 |
kN |
70,6 |
70,6 |
|
kip |
15,9 |
15,9 |
|
|
Lineare Verschiebung |
|||
|
Vertikalrichtung (Z) |
± mm |
145 |
145 |
|
± Zoll |
5,71 |
5,71 |
|
|
Querrichtung (Y) |
± mm |
115 |
115 |
|
± Zoll |
4,53 |
4,53 |
|
|
Längsrichtung (X) |
± mm |
130 |
130 |
|
± Zoll |
5,12 |
5,12 |
|
|
Winkelverschiebung |
|||
|
Rollen |
± Grad |
8,5 |
8,5 |
|
Nicken |
± Grad |
7,5 |
7,5 |
|
Gieren |
± Grad |
6 |
6 |
|
Lineare Geschwindigkeit |
|||
|
Vertikalrichtung (Z) |
mm/s |
1200 |
1200 |
|
Zoll/s |
47,24 |
47,24 |
|
|
Querrichtung (Y) |
mm/s |
900 |
900 |
|
Zoll/s |
35,43 |
35,43 |
|
|
Längsrichtung (X) |
mm/s |
1000 |
1000 |
|
Zoll/s |
39,37 |
39,37 |
|
|
Winkelgeschwindigkeit |
|||
|
Rollen |
Grad/s |
78 |
78 |
|
Nicken |
Grad/s |
70 |
70 |
|
Gieren |
Grad/s |
50 |
50 |
|
Lineare Beschleunigung (leerer Tisch) |
|||
|
Vertikalrichtung (Z) |
g |
18,1 |
16,0 |
|
Querrichtung (Y) |
g |
14,1 |
12,5 |
|
Längsrichtung (X) |
g |
16,7 |
14,8 |
|
Lineare Beschleunigung (max. Nutzlast) |
|||
|
Vertikalrichtung (Z) |
g |
11,1 |
10,3 |
|
Querrichtung (Y) |
g |
8,6 |
8,0 |
|
Längsrichtung (X) |
g |
10,2 |
9,5 |
|
Einheiten |
353.20 HP |
353.20 HP |
|
|
Tischgröße |
mm |
2,0 Durchm. |
2,2 x 2,2 |
|
ft |
6,8 Durchm. |
7,2 x 7,2 |
|
|
Simulationsfrequenz (leerer Tisch) |
Hz |
0,8–150 |
0,8–150 |
|
Simulationsfrequenz (max. Nutzlast) |
Hz |
0,8–100 |
0,8–100 |
|
Maximale Nutzlast |
kg |
1000 |
1000 |
|
lbs |
2205 |
2205 |
|
|
Tischmontagemuster |
mm |
100 x 100 |
100 x 100 |
|
Zoll |
3,94 x 3,94 |
3,94 x 3,94 |
|
|
Aktuator Spitzenkraft 172 bar – 353.10 |
kN |
70,6 |
70,6 |
|
kip |
15,9 |
15,9 |
|
|
Lineare Verschiebung |
|||
|
Vertikalrichtung (Z) |
± mm |
140 |
140 |
|
± Zoll |
5,51 |
5,51 |
|
|
Querrichtung (Y) |
± mm |
110 |
110 |
|
± Zoll |
4,33 |
4,33 |
|
|
Längsrichtung (X) |
± mm |
125 |
125 |
|
± Zoll |
4,92 |
4,92 |
|
|
Winkelverschiebung |
|||
|
Rollen |
± Grad |
8 |
8 |
|
Nicken |
± Grad |
7 |
7 |
|
Gieren |
± Grad |
5,5 |
5,5 |
|
Lineare Geschwindigkeit |
|||
|
Vertikalrichtung (Z) |
mm/s |
1200 |
1200 |
|
Zoll/s |
47,24 |
47,24 |
|
|
Querrichtung (Y) |
mm/s |
900 |
900 |
|
Zoll/s |
35,43 |
35,43 |
|
|
Längsrichtung (X) |
mm/s |
1000 |
1000 |
|
Zoll/s |
39,37 |
39,37 |
|
|
Winkelgeschwindigkeit |
|||
|
Rollen |
Grad/s |
78 |
78 |
|
Nicken |
Grad/s |
70 |
70 |
|
Gieren |
Grad/s |
50 |
50 |
|
Lineare Beschleunigung (leerer Tisch) |
|||
|
Vertikalrichtung (Z) |
g |
18,1 |
16,0 |
|
Querrichtung (Y) |
g |
14,1 |
12,5 |
|
Längsrichtung (X) |
g |
16,7 |
14,8 |
|
Lineare Beschleunigung (max. Nutzlast) |
|||
|
Vertikalrichtung (Z) |
g |
9,4 |
8,8 |
|
Querrichtung (Y) |
g |
7,3 |
6,8 |
|
Längsrichtung (X) |
g |
8,7 |
8,1 |
|
Einheiten |
353.50 |
|
|
Tischgröße |
mm |
2,5 x 2,5 |
|
ft |
8,2 x 8,2 |
|
|
Simulationsfrequenz (leerer Tisch) |
Hz |
0,8–100 |
|
Simulationsfrequenz (max. Nutzlast) |
Hz |
0,8–100 |
|
Maximale Nutzlast |
kg |
3000 |
|
lbs |
6600 |
|
|
Tischmontagemuster |
mm |
200 x 200 |
|
Zoll |
7,9 x 7,9 |
|
|
Aktuator Spitzenkraft 172 bar - 353.10 |
kN |
250 |
|
kip |
56,2 |
|
|
Lineare Verschiebung |
||
|
Vertikalrichtung (Z) |
± mm |
164 |
|
± Zoll |
6,46 |
|
|
Querrichtung (Y) |
± mm |
170 |
|
± Zoll |
6,69 |
|
|
Längsrichtung (X) |
± mm |
200 |
|
± Zoll |
7,87 |
|
|
Winkelverschiebung |
||
|
Rollen |
± Grad |
10 |
|
Nicken |
± Grad |
10 |
|
Gieren |
± Grad |
8,4 |
|
Lineare Geschwindigkeit |
||
|
Vertikalrichtung (Z) |
mm/s |
2180 |
|
Zoll/s |
85,83 |
|
|
Querrichtung (Y) |
mm/s |
1800 |
|
Zoll/s |
70,87 |
|
|
Längsrichtung (X) |
mm/s |
1740 |
|
Zoll/s |
68,5 |
|
|
Winkelgeschwindigkeit |
||
|
Rollen |
Grad/s |
110 |
|
Nicken |
Grad/s |
110 |
|
Gieren |
Grad/s |
90 |
|
Lineare Beschleunigung (leerer Tisch) |
||
|
Vertikalrichtung (Z) |
g |
16,0 |
|
Querrichtung (Y) |
g |
8,5 |
|
Längsrichtung (X) |
g |
7,5 |
|
Lineare Beschleunigung (max. Nutzlast) |
||
|
Vertikalrichtung (Z) |
g |
9,5 |
|
Querrichtung (Y) |
g |
5,5 |
|
Längsrichtung (X) |
g |
6,0 |
|
Einheiten |
354.20 |
|
|
Tischgröße |
mm |
2,2 x 2,2 |
|
ft |
7,2 x 7,2 |
|
|
Simulationsfrequenz (leerer Tisch) |
Hz |
0,8–100 |
|
Simulationsfrequenz (max. Nutzlast) |
Hz |
0,8–100 |
|
Maximale Nutzlast |
kg |
2000 |
|
lbs |
4409 |
|
|
Tischmontagemuster |
mm |
100 x 100 |
|
Zoll |
3,94 x 3,94 |
|
|
Aktuator Spitzenkraft 172 bar – 353.10 |
kN |
67 |
|
kip |
15,1 |
|
|
Lineare Verschiebung |
||
|
Vertikalrichtung (Z) |
± mm |
140 |
|
± Zoll |
5,51 |
|
|
Querrichtung (Y) |
± mm |
110 |
|
± Zoll |
4,33 |
|
|
Längsrichtung (X) |
± mm |
125 |
|
± Zoll |
4,92 |
|
|
Winkelverschiebung |
||
|
Rollen |
± Grad |
9 |
|
Nicken |
± Grad |
8 |
|
Gieren |
± Grad |
6 |
|
Lineare Geschwindigkeit |
||
|
Vertikalrichtung (Z) |
mm/s |
1700 |
|
Zoll/s |
66,93 |
|
|
Querrichtung (Y) |
mm/s |
1300 |
|
Zoll/s |
51,18 |
|
|
Längsrichtung (X) |
mm/s |
1350 |
|
Zoll/s |
53,15 |
|
|
Winkelgeschwindigkeit |
||
|
Rollen |
Grad/s |
78 |
|
Nicken |
Grad/s |
70 |
|
Gieren |
Grad/s |
50 |
|
Lineare Beschleunigung (leerer Tisch) |
||
|
Vertikalrichtung (Z) |
g |
15,9 |
|
Querrichtung (Y) |
g |
11,6 |
|
Längsrichtung (X) |
g |
12,8 |
|
Lineare Beschleunigung (max. Nutzlast) |
||
|
Vertikalrichtung (Z) |
g |
6,0 |
|
Querrichtung (Y) |
g |
4,2 |
|
Längsrichtung (X) |
g |
4,8 |
|
Einheiten |
353.10 |
353.20 |
353.20 HP |
353.20 |
353.20 HP |
353.50 |
354.20 |
|
|
Tischgröße |
mm |
1,0 Durchm. |
2,0 Durchm. |
2,0 Durchm. |
2,2 x 2,2 |
2,2 x 2,2 |
2,5 x 2,5 |
2,2 x 2,2 |
|
ft |
3,3 Durchm. |
6,8 Durchm. |
6,8 Durchm. |
7,2 x 7,2 |
7,2 x 7,2 |
8,2 x 8,2 |
7,2 x 7,2 |
|
|
Simulationsfrequenz (leerer Tisch) |
Hz |
0,8–500 |
0,8–150 |
0,8–150 |
0,8–150 |
0,8–150 |
0,8–100 |
0,8–100 |
|
Simulationsfrequenz (max. Nutzlast) |
Hz |
0,8–250 |
0,8–100 |
0,8–100 |
0,8–100 |
0,8–100 |
0,8–100 |
0,8–100 |
|
Maximale Nutzlast |
kg |
500 |
680 |
1000 |
680 |
1000 |
3000 |
2000 |
|
lbs |
1102 |
1499 |
2205 |
1499 |
2205 |
6600 |
4409 |
|
|
Tischmontagemuster |
mm |
100 x 100 |
100 x 100 |
100 x 100 |
100 x 100 |
100 x 100 |
200 x 200 |
100 x 100 |
|
Zoll |
3,94 x 3,94 |
3,94 x 3,94 |
3,94 x 3,94 |
3,94 x 3,94 |
3,94 x 3,94 |
7,9 x 7,9 |
3,94 x 3,94 |
|
|
Aktuator Spitzenkraft 172 bar – 353.10 |
kN |
22,2 |
70,6 |
70,6 |
70,6 |
70,6 |
250 |
67 |
|
kip |
5,0 |
15,9 |
15,9 |
15,9 |
15,9 |
56,2 |
15,1 |
|
|
Lineare Verschiebung |
||||||||
|
Vertikalrichtung (Z) |
± mm |
36 |
145 |
140 |
145 |
140 |
164 |
140 |
|
± Zoll |
1,42 |
5,71 |
5,51 |
5,71 |
5,51 |
6,46 |
5,51 |
|
|
Querrichtung (Y) |
± mm |
31 |
115 |
110 |
115 |
110 |
170 |
110 |
|
± Zoll |
1,22 |
4,53 |
4,33 |
4,53 |
4,33 |
6,69 |
4,33 |
|
|
Längsrichtung (X) |
± mm |
35 |
130 |
125 |
130 |
125 |
200 |
125 |
|
± Zoll |
1,38 |
5,12 |
4,92 |
5,12 |
4,92 |
7,87 |
4,92 |
|
|
Winkelverschiebung |
||||||||
|
Rollen |
± Grad |
4,6 |
8,5 |
8 |
8,5 |
8 |
10 |
9 |
|
Nicken |
± Grad |
4,1 |
7,5 |
7 |
7,5 |
7 |
10 |
8 |
|
Gieren |
± Grad |
3,5 |
6 |
5,5 |
6 |
5,5 |
8,4 |
6 |
|
Lineare Geschwindigkeit |
||||||||
|
Vertikalrichtung (Z) |
mm/s |
950 |
1200 |
1200 |
1200 |
1200 |
2180 |
1700 |
|
Zoll/s |
37,4 |
47,24 |
47,24 |
47,24 |
47,24 |
85,83 |
66,93 |
|
|
Querrichtung (Y) |
mm/s |
850 |
900 |
900 |
900 |
900 |
1800 |
1300 |
|
Zoll/s |
33,47 |
35,43 |
35,43 |
35,43 |
35,43 |
70,87 |
51,18 |
|
|
Längsrichtung (X) |
mm/s |
850 |
1000 |
1000 |
1000 |
1000 |
1740 |
1350 |
|
Zoll/s |
33,47 |
39,37 |
39,37 |
39,37 |
39,37 |
68,5 |
53,15 |
|
|
Winkelgeschwindigkeit |
||||||||
|
Rollen |
Grad/s |
140 |
78 |
78 |
78 |
78 |
110 |
78 |
|
Nicken |
Grad/s |
130 |
70 |
70 |
70 |
70 |
110 |
70 |
|
Gieren |
Grad/s |
105 |
50 |
50 |
50 |
50 |
90 |
50 |
|
Lineare Beschleunigung (leerer Tisch) |
||||||||
|
Vertikalrichtung (Z) |
g |
27,0 |
18,1 |
18,1 |
16,0 |
16,0 |
16,0 |
15,9 |
|
Querrichtung (Y) |
g |
19,5 |
14,1 |
14,1 |
12,5 |
12,5 |
8,5 |
11,6 |
|
Längsrichtung (X) |
g |
21,0 |
16,7 |
16,7 |
14,8 |
14,8 |
7,5 |
12,8 |
|
Lineare Beschleunigung (max. Nutzlast) |
||||||||
|
Vertikalrichtung (Z) |
g |
10,0 |
11,1 |
9,4 |
10,3 |
8,8 |
9,5 |
6,0 |
|
Querrichtung (Y) |
g |
7,0 |
8,6 |
7,3 |
8,0 |
6,8 |
5,5 |
4,2 |
|
Längsrichtung (X) |
g |
7,8 |
10,2 |
8,7 |
9,5 |
8,1 |
6,0 |
4,8 |
SCHÖPFEN SIE IHRE INVESTITION VOLL AUS
Unsere Experten helfen Ihnen, stets einsatzbereit zu bleiben.
Zugehörige Produkte, Teile oder Zubehör
RPC® Connect-Software
FlexTest®-Regler
rotierender Torsions-Prüfstand Modell 814
Lenkungs-Prüfsysteme
Hydraulische Anschlusseinheiten der Serie 295
Hydraulikaggregate (HPU) SilentFlo™ 515 & 525
Suchen Sie nach weiteren Produkten?
Zur LösungssucheKontaktieren Sie noch heute einen MTS-Vertreter
Möchten Sie ein Angebot oder benötigen mehr Informationen? Wir helfen Ihnen gern. Angebot anfordernRessourcen
Neue RPC Connect-Software jetzt erhältlich!
Josh Hernandez markiert den Beginn der RPC Connect-Ära in de…
Einführung in FlexTest Elite Performance-Regler
Kanalanzahl, Systemrate und Rechenkapazität erhöhen
Der Weg zu RPC Connect
Cody Johnson erforscht RPC-Software – Vergangenheit, Gegenwa…
Die Anfänge von RPC mit Dr. Glen Grenier
Interview mit dem Pionier der Lebensdauerprüfung über den Au…
Prüfstandgestaltung
Bauen Sie Ihre eigenen hochwertigen, rekonfigurierbaren Komp…
Flüssigkeitspflegeprogramm
Verwaltete Probenahme, Analyse und Überprüfung von Hydrau…
