Sistemi di prova elettromeccanici Criterion®

Casa > Sistemi di prova sui materiali > Sistema di test statici sui materiali > Sistemi di prova elettromeccanici Criterion®

Sistemi di prova elettromeccanici Criterion®

I sistemi con capacità di forza da 1 a 600 kN (da 220 a 132.000 lbf), azionamenti elettromeccanici ad alta velocità e basse vibrazioni e controlli digitali a circuito chiuso integrati garantiscono una maggiore fedeltà durante le prove. Collaudati e facili da usare, questi sistemi forniscono risultati affidabili in modo efficiente. Accessori per supportare un'ampia gamma di campioni con forze da 600 kN (132.000 lbf) fino a 1 N (0,2 lbf).

Applicazioni

Campioni di test

Standard di test

ASTM D3039
ASTM A48-A48M
ASTM D3518
ASTM D412
ASTM D624
ASTM D6272
ASTM D638
ASTM D695
ASTM D790
ASTM D882
ASTM E21
ASTM E290
ASTM E517
ASTM E646
ASTM E8-E8M
ASTM E9
ISO 10113
ISO 10275
ISO 14125
ISO 6892-1
ISO 6892-2
ISO 7438
ISO 14129
ISO 178
ISO 527-2
ISO 527-3
ISO 527-4
ISO 527-5
ISO 604
EN 2561
EN 2562
EN 2597
EN 2746
EN 6031

Vedi tutte le informazioni sul prodotto Richiedi un preventivo

Caratteristiche principali del prodotto

Preciso

La velocità di acquisizione dati di 5.000 Hz leader del settore fornisce una migliore comprensione delle caratteristiche dei materiali

Risultati precisi/ripetibili

I servomotori AC compatti forniscono test ad alta velocità e basse vibrazioni

Uso facile e intuitivo

Le celle di carico abilitate TEDS scaricano automaticamente le informazioni di calibrazione

Tecnologia innovativa

Il software TestSuite TW e i modelli di test personalizzati affrontano facilmente test complessi

Confronto modelli

Modelli C41 e C42

Capacità forza nominale max:
- C41.103: 1 kN (220 lbf)
- C42.503: 5 kN (1.100 lbf)
Single-column
Da banco
Altezza standard ed estesa

Modello C43

Capacità forza nominale max:
- C43.104: 10 kN (2.200 lbf)
- C43.304: 30 kN (6.600 lbf)
- C43.504:50 kN (11.000 lbf)
Dual-column
Da banco
Altezza standard ed estesa

Modello C44

Capacità forza nominale max:
- C44.304: 30 kN (6.600 lbf)
Dual-column
Floor-standing
Altezza standard ed estesa

Modello C45

Capacità forza nominale max:
- C45.504: 50 kN (11.000 lbf)
- C45.105:100 kN (22.500 lbf)
- C45.305:300 kN (66.000 lbf)
- C45.605: 600 kN (132.000 lbf)
Dual-column
Floor-standing
Altezza standard ed estesa
Disponibili configurazioni larghe e multihead

Casi di studio correlati

K4Sint – creazione di nuove leghe per dispositivi ortopedici impiantabili

Scopri di più

Informazioni generali sul prodotto

SPECIFICHE MTS CRITERION SERIE 40 - COMPARATIVE

Modello 41

Modello 42

Modello 43

Modello 44

C41.103

C42.503

C43.104

C43.304

C43.504

C44.304

Capacità forza nominale massima

kN lbf

220

1100

2200

6600

11000

6600

Opzioni capacità forza

N, kN

1 N, 5 N, 25 N,

50 N, 100 N, 250 N,

500 N, 1 kN

1 N, 5 N, 10 N,

25 N, 50 N, 100 N,

250 N, 500 N,

1 kN, 2 kN, 5 kN

100 N, 250 N,

500 N, 1 kN,

2.5 kN, 5 kN, 10 kN

100 N, 250 N,

500 N, 1 kN, 2.5 kN,

5 kN, 10 kN,

20 kN, 30 kN

100 N, 250 N,

500 N, 1 kN, 2,5 kN,

5 kN, 10 kN, 20 kN,

30 kN, 50 kN

100 N, 250 N,

500 N, 1 kN,

2,5 kN, 5 kN,

10 kN, 20 kN, 30 kN,

lbf

02, 1, 5, 10, 20,

50, 110, 220

0.2, 1, 2, 5, 10, 20, 50,

110, 220, 450, 1100

20, 50, 110, 220,

500, 1100, 2200

20, 50, 110, 220,

500, 1100, 2200

4400, 6600

20, 50, 110, 220,

500, 1100, 2200

4400, 6600, 11000

20, 50, 110, 220,

500, 1100, 2200

4400, 6600

Tipo di telaio

Colonne di guida a pavimento/

Da banco

Floor-standing

Zone di prova

Singola/doppia

Singola

Singola o doppia

Velocità massima di prova

mm/min

pollici/min

3000

118

2000

78.7

2000

78.7

1020

40.16

750

1020

40.1

Velocità minima di prova

mm/min

pollici/min

0.005

0.0002

0.005

0.0002

0.005

0.0002

0.005

0.0002

0.005

0.0002

0.005

0.0002

Risoluzione di posizione

pollici

0.00005

0.000002

0.00005

0.000002

0.00005

0.000002

0.00006

0.0000024

0.00006

0.0000024

0.00006

0.0000024

Requisiti di alimentazione

V CA

fase

200 - 230 V CA,

5 Amps,

50 / 60 Hz,

1000 W

200 - 230 V CA,

5 Amps,

50 / 60 Hz,

1000 W

200 - 230 V CA,

10 amp,

50/60 Hz,

2000 W

200 - 230 V CA,

12 Amps,

50 / 60 Hz,

2400 W

200 - 230 V CA,

12 Amps,

50 / 60 Hz,

2400 W

200 - 230 V CA,

12 Amps,

50 / 60 Hz,

2400 W

Spazio tra

100*

425

420

400

Colonne

pollici

3.94*

16.73

16.54

15.75

Spazio verticale della prova

Lunghezza standard

pollici

1100

43.31

820

32.3

1200

47.2

1200

47.2

1200

47.2

1190

46.9

Lunghezza estesa

mm in

1120

44.1

1500

59.1

1500

59.1

1500

59.1

1490

58.7

Corsa della traversa

Lunghezza standard

pollici

900

35.4

650

25.6

1000

39.4

1000

39.4

1000

39.4

1000

39.4

Lunghezza estesa

mm in

950

37.4

1300

51.2

1300

51.2

1300

51.2

1300

51.2

Altezza telaio

Lunghezza standard

pollici

1520

59.84

1332

52.44

1616

63.6

1752

68.97

1752

68.97

1951

76.8

Lunghezza estesa

mm in

1632

64.25

1916

75.43

2052

80.78

2052

80.78

2251

88.6

Larghezza telaio

pollici

560

22.05

704

27.7

794

31.3

826

32.5

826

32.5

861

33.9

Profondità telaio

pollici

530

20.87

636

757

29.8

768

30.2

768

30.2

689

27.1

Peso telaio

Lunghezza standard

132

112

246

175

385

305

671

305

671

395

869

Lunghezza estesa

kg lb

125

275

190

418

325

715

325

715

410

902

* Per i telai di carico a colonna singola questa misura indica la distanza tra il centro del morsetto e la copertura della colonna

		Modello 45
		C45.504	C45.504 Wide	C45.105	C45.305	C45.605
Capacità forza nominale massima	kN lbf	50 11000	50 11000	100 22500	300 66000	600 132000
Opzioni capacità forza	N, kN	1 kN, 2.5 kN,	1 kN, 2.5 kN,	1 kN, 2.5 kN,	150 kN, 200 kN,	500 kN, 600 kN,
		5 kN, 10 kN,	5 kN, 10 kN,	5 kN, 10 kN,	300kN
		20 kN, 30 kN,	20 kN, 30 kN,	20 kN, 30 kN,
		50 kN	50 kN	50 kN, 100 kN,
	lbf	220, 500, 1100,	220, 500, 1100,	220, 500, 1100,	33000, 44000,	112400, 132000
		2200, 4400,	2200, 4400,	2200, 4400, 6600,	66000
		6600, 11000	6600, 11000	11000, 22500
Tipo di telaio	Colonne di guida a pavimento/ Table-top	2 Floor-standing	2 Floor-standing	2 Floor-standing	2 Floor-standing	2 Floor-standing
Zone di prova	Singola/doppia	Singola o doppia	Singola	Singola o doppia	Singola	Singola
Velocità massima di prova	mm/min	750	750	750	750	254
	pollici/min	30	29.53	30	30	10
Velocità minima di prova	mm/min	0.005	0.005	0.005	0.005	0.005
	pollici/min	0.0002	0.0002	0.0002	0.0002	0.0002
Risoluzione di posizione	mm	0.000047	0.000047	0.000047	0.000049	0.000016
	pollici	0.0000019	0.0000019	0.0000019	0.0000019	0.0000000
Requisiti di alimentazione	V AC fase	200 - 230 V CA, 12 Amps, 50 / 60 Hz, 2400 W 1	200 - 230 V CA, 12 Amps, 50 / 60 Hz, 2400 W	200 - 230 V CA, 22 amp, 50 / 60 Hz, 4400 W 1	380 - 480 V CA, 20 Amps, 50 / 60 Hz, 9000 W 3	380 - 480 V CA, 20 Amps, 50 / 60 Hz, 5200 W 3
Spazio tra	mm	600	1000	600	650	750
Colonne	pollici	23.62	39.37	23.62	25.59	29.52
Spazio verticale della prova
Lunghezza standard	mm	1220	1520	1220	1540	2000
	pollici	48.0	59.81	48.0	60.63	78.74
Lunghezza estesa	mm	1520		1520	1840
	pollici	59.8		59.8	72.44
Corsa della traversa
Lunghezza standard	mm	1000	1300	1000	1100	1750
	pollici	39.4	51.18	39.4	43.31	68.90
Lunghezza estesa	mm	1300		1300	1400
	pollici			51.2	55.12
Altezza telaio
Lunghezza standard	mm	2269	2554	2269	2535	3490
	pollici	89.3	100.6	89.3	99.8	137.4
Lunghezza estesa	mm	2569		2569	2835
	pollici	101.1		101.1	111.61
Larghezza telaio	mm	1315	1710	1315	1362	1660
	pollici	51.77	67.32	51.77	53.6	65.35
Profondità telaio	mm	957	957	957	1100	1272
	pollici	37.7	37.68	37.7	43.31	50.08
Peso telaio
Lunghezza standard	kg	1195	1700	1195	1605	3500
	lb	2629	3748	2629	3538	7700
Lunghezza estesa	kg	1265		1265	1695
	lb	2783		2783	3737

SPECIFICHE MTS CRITERION SERIE 40 - COMUNI

Forza a basso profilo Precisione* (Trave di flessione e trave di taglio)	± 0,5% della forza applicata	± 1,0% della forza applicata
Intervallo forza a basso profilo** (Trave di flessione e trave di taglio)	Dall'1 al 100% della capacità di forza nominale	Dallo 0,5% all'1% della capacità di forza nominale
Precisione della forza dell'asse di taglio*	± 1,0% della forza applicata
Range della forza dell'asse di taglio**	Dall'1 al 100% della capacità di forza nominale
Capacità di forza nominale alla velocità massima di prova	100%
Velocità massima di prova alla capacità di forza nominale	100%
Precisione della velocità****	C41 e C42: ± 0,1 % della velocità impostata (≥2 mm/min) C43 e C44: ± 0,1 % della velocità impostata (≥1 mm/min) C45: ± 0,1 % della velocità impostata (≥0,01 mm/min) C45: ± 0,2 % della velocità impostata (<0,01 mm/min)
Precisione di spostamento****	± 0,008 mm o ± 0,05% dello spostamento impostato (a seconda di quale sia maggiore)
Precisione di deformazione***	± 0.5% of applied strain
Protezione di sicurezza	Forza eccessiva, limiti di corsa, sovratensione e altro
Protezione da forza eccessiva	110%
Velocità di acquisizione dati	Fino a 5.000 Hz
Frequenza ciclo di controllo	5000 Hz
Requisiti ambientali Temperatura di esercizio Umidità operativa Temperatura di immagazzinamento Umidità di immagazzinamento massima Altitudine massima	5 to 40°C Da 41 a 104 °F Dal 5 all'85% senza formazione di condensa Da -18 a 49 °C Da 0 a 120 °F 90% senza condensa 2.000 metri
Motore e sistema di azionamento	AC Servo Motor
Viti a ricircolo di sfere	Pre-Loaded
Misurazione di posizione	Codificatore
Ingressi/uscite digitali utente (DIO)	4 ingressi digitali utente e 4 uscite digitali utente
Capacità del codificatore	4 codificatori

* Sono disponibili servizi di calibrazione in loco applicabili per soddisfare gli standard ISO 7500-1, ASTM E4.

** Intervallo dipendente dalle impostazioni del controller e dall'ambiente operativo.

*** Sono disponibili servizi di calibrazione dell'estensimetro per soddisfare gli standard ISO 9513, ASTM E83.

**** Questa specifica è stata ricavata da misurazioni effettuate utilizzando i metodi specificati da MTS in condizioni e apparecchiature specificate. Soggetto a modifiche senza preavviso.

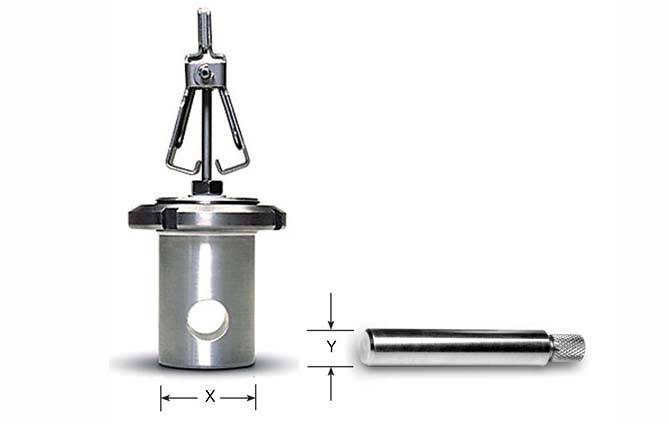

Electromechanical Attachment Specifications
Clevis Pin Connection	Type B	Type C (AL)	Type C (STL)	Type D	Type E	Type F	Type 20	Type 40
Max. Load Capacity	10 N (2.2 lbf)	200 N (45 lbf)	2.5 kN (562 lbf)	150 kN (33720 lbf)	300 kN (67440 lbf)	600 kN (134885 lbf)	30 kN (6740 lbf)	100 kN (22480 lbf)
Clevis Diameter (X)	12.7 mm (0.50 in)	15.9 mm (0.625 in)	15.9 mm (0.625 in)	31.7 mm (1.25 in)	60 mm (2.36 in)	90 mm (3.54 in)	20 mm (0.787 in)	40 mm (1.57 in)
Pin Diameter (Y)	4.7 mm (0.186 in)	6.4 mm (0.25 in)	6.4 mm (0.25 in)	12.7 mm (0.50 in)	28 mm (1.1 in)	40 mm (1.57 in)	10 mm (0.039 in)	18 mm (0.71 in)

INFORMAZIONI SULLA SPEDIZIONE

MODELLO 41

MODELLO 42

MODELLO 43

MODELLO 44

C41.103

C42.503

C43.104

C43.304

C43.504

C44.304

Telaio lunghezza standard

Dimensioni - Imballo

Peso - Imballo

pollici

820 x 1.100 x 1.760

32,28 x 43,31 x 69,29

110

242.5

1.200 x 960 x 1.570

47,2 x 37,8 x 61,8

247

543.3

1.036 x 956 x 1.865

40,8 x 37,6 x 73,4

312

686.4

2040 x 1140 x 1160

80.31 x 44.88 x 45.67

560

1232

2040 x 1140 x 1160

80.31 x 44.88 x 45.67

560

1232

2165 x 1100 x 930

85.24 x 43.31 x 36.6

600

1320

Telaio lunghezza estesa

Dimensioni - Imballo

Peso - Imballo

pollici

1.120 x 1.070 x 1.920

44,1 x 42,1 x 75,59

326

717.2

1.150 x 1.110 x 2.200

45,27 x 43,7 x 86,6

438

963.6

2340 x 1140 x 1160

92.1 x 44.88 x 45.67

580

1276

2340 x 1140 x 1160

92.1 x 44.88 x 45.67

580

1276

2465 x 1100 x 930

97.05 x 43.31 x 36.6

695

1529

				MODELLO 45
		C45.504	C45.504 Wide	C45.105	C45.305	C45.605
Telaio lunghezza standard Dimensioni - Imballo Peso - Imballo	mm pollici kg lb	2.620 x 1.620 x 1.600 116,5 x 78,74 x 55,5 1880 4136	2.960 x 2.000 x 1.410 116.5 x 78.74 x 55.5 2150 4739	2620 x 1620 x 1600 103,15 x 63,78 x 62,99 1880 4236	114,96 x 65,35 x 65,35 2010 4422	3.680 x 1.960 x 1.760 144,89 x 77,17 x 69,29 4050 8928
Telaio lunghezza estesa Dimensioni - Imballo Peso - Imballo	mm pollici kg lb	2920 x 1620 x 1600 114.96 x 63.78 x 62.99 1980 4356	-	2920 x 1620 x 1600 114.96 x 63.78 x 62.99 1980 4356	3.220 x 1.660 x 1.660 126,77 x 65,35 x 65,35 2210 4862	-
