Criterion® 전자기계식 테스트 시스템
하중 용량이 1~600kN(220~132,000lbf)인 고속 저진동 전자기계식 드라이브 및 통합 디지털 폐쇄 루프 제어 시스템이 테스트 실행 전반에 걸쳐 높은 충실도를 제공합니다. 검증되고 사용하기 쉬운 이 시스템은 신뢰할 수 있는 결과를 효율적으로 제공합니다. 600kN(132,000lbf)에서 1N(0.2lbf)까지의 하중으로 다양한 시편을 지원하는 액세서리.
응용 분야
- 장력
- 압축
- 플렉스/굽힘
- 전단
테스트 시편
- 금속
- 알루미늄
- 플라스틱
- 엘라스토머 소재
-
복합재
- 탄소 섬유
- 세라믹 매트릭스
- 복합재
- 금속 매트릭스
- 폴리머 매트릭스
테스트 표준
- ASTM D3039
- ASTM A48-A48M
- ASTM D3518
- ASTM D412
- ASTM D624
- ASTM D6272
- ASTM D638
- ASTM D695
- ASTM D790
- ASTM D882
- ASTM E21
- ASTM E290
- ASTM E517
- ASTM E646
- ASTM E8-E8M
- ASTM E9
- ISO 10113
- ISO 10275
- ISO 14125
- ISO 6892-1
- ISO 6892-2
- ISO 7438
- ISO 14129
- ISO 178
- ISO 527-2
- ISO 527-3
- ISO 527-4
- ISO 527-5
- ISO 604
- EN 2561
- EN 2562
- EN 2597
- EN 2746
- EN 6031
주요 제품 특징
정밀성
업계 최고의 5000Hz 데이터 획득 속도로 재료 특성을 더 잘 이해할 수 있습니다.
정확하고 반복적인 결과
소형 AC 서보 모터 드라이브는 고속, 저진동 테스트를 제공합니다.
쉽고 직관적인 사용성
TEDS 지원 로드 셀이 자동으로 보정 정보를 다운로드합니다.
혁신적인 기술
TestSuite TW 소프트웨어 및 맞춤형 테스트 템플릿은 복잡한 테스트를 쉽게 처리합니다.
모델 비교
모델 C41 및 C42
- 최대 정격 하중 용량:
- C41.103: 1kN(220lbf)
- C42.503: 5kN(1100lbf)
- Single-column
- 테이블 탑
- 표준 및 확장 높이
모델 C43
- 최대 정격 하중 용량:
- C43.104: 10kN(2200lbf)
- C43.304: 30kN(6600lbf)
- C43.504: 50kN(11000lbf)
- Dual-column
- 테이블 탑
- 표준 및 확장 높이
모델 C44
- 최대 정격 하중 용량:
- C44.304: 30kN(6600lbf)
- Dual-column
- Floor-standing
- 표준 및 확장 높이
모델 C45
- 최대 정격 하중 용량:
- C45.504: 50kN(11000lbf)
- C45.105: 100kN(22500lbf)
- C45.305: 300kN(66000lbf)
- C45.605: 600kN(132000lbf)
- Dual-column
- Floor-standing
- 표준 및 확장 높이
- 와이드 및 멀티헤드 구성 사용 가능
주요 사례 연구
전체 제품 정보
MTS CRITERION 시리즈 40 사양 - 비교
|
|
|
모델 41 |
모델 42 |
|
모델 43 |
|
모델 44 |
|
|
|
C41.103 |
C42.503 |
C43.104 |
C43.304 |
C43.504 |
C44.304 |
|
최대 정격 하중 용량 |
kN lbf |
1 220 |
5 1100 |
10 2200 |
30 6600 |
50 11000 |
30 6600 |
|
하중 용량 옵션 |
N, kN |
1 N, 5 N, 25 N, 50 N, 100 N, 250 N, 500 N, 1kN |
1 N, 5 N, 10 N, 25 N, 50 N, 100 N, 250 N, 500 N, 1kN, 2kN, 5kN |
100N, 250N, 500N, 1kN, 2.5 kN, 5kN, 10kN |
100 N, 250 N, 500 N, 1kN, 2.5 kN, 5kN, 10kN, 20kN, 30kN |
100 N, 250 N, 500N, 1kN, 2.5kN, 5kN, 10kN, 20kN, 30kN, 50kN |
100N, 250N, 500N, 1kN, 2.5kN, 5kN, 10kN, 20kN, 30kN, |
|
|
lbf |
02, 1, 5, 10, 20, 50, 110, 220 |
0.2, 1, 2, 5, 10, 20, 50, 110, 220, 450, 1100 |
20, 50, 110, 220, 500, 1100, 2200 |
20, 50, 110, 220, 500, 1100, 2200 4400, 6600 |
20, 50, 110, 220, 500, 1100, 2200 4400, 6600, 11000 |
20, 50, 110, 220, 500, 1100, 2200 4400, 6600 |
|
프레임 유형 |
가이드 컬럼 플로어 스탠딩/ 테이블 탑 |
1 테이블 탑 |
1 테이블 탑 |
2 테이블 탑 |
2 테이블 탑 |
2 테이블 탑 |
2 Floor-standing |
|
테스트 영역 |
단일/이중 |
단일 |
단일 |
단일 |
단일 |
단일 |
단일 또는 이중 |
|
최대 테스트 속도 |
mm/min in/min |
3000 118 |
2000 78.7 |
2000 78.7 |
1020 40.16 |
750 30 |
1020 40.1 |
|
최소 테스트 속도 |
mm/min in/min |
0.005 0.0002 |
0.005 0.0002 |
0.005 0.0002 |
0.005 0.0002 |
0.005 0.0002 |
0.005 0.0002 |
|
위치 해상도 |
mm in |
0.00005 0.000002 |
0.00005 0.000002 |
0.00005 0.000002 |
0.00006 0.0000024 |
0.00006 0.0000024 |
0.00006 0.0000024 |
|
전력 요구사항 |
V AC
위상 |
200~230V AC, 5A, 50 / 60 Hz, 1000 W |
200~230V AC, 5A, 50 / 60 Hz, 1000 W 1 |
200~230V AC, 10Amp, 50/60Hz, 2000 W 1 |
200~230V AC, 12A, 50/60Hz, 2400 W 1 |
200~230V AC, 12A, 50/60Hz, 2400 W 1 |
200~230V AC, 12A, 50/60Hz, 2400 W 1 |
|
사이 공간 |
mm |
100* |
100* |
425 |
420 |
420 |
400 |
|
컬럼 |
in |
3.94* |
3.94* |
16.73 |
16.54 |
16.54 |
15.75 |
|
수직 테스트 공간 |
|
|
|
|
|
|
|
|
표준 길이 |
mm in |
1100 43.31 |
820 32.3 |
1200 47.2 |
1200 47.2 |
1200 47.2 |
1190 46.9 |
|
연장된 길이 |
mm in |
|
1120 44.1 |
1500 59.1 |
1500 59.1 |
1500 59.1 |
1490 58.7 |
|
크로스헤드 이동 |
|
|
|
|
|
|
|
|
표준 길이 |
mm in |
900 35.4 |
650 25.6 |
1000 39.4 |
1000 39.4 |
1000 39.4 |
1000 39.4 |
|
연장된 길이 |
mm in |
|
950 37.4 |
1300 51.2 |
1300 51.2 |
1300 51.2 |
1300 51.2 |
|
프레임 높이 |
|
|
|
|
|
|
|
|
표준 길이 |
mm in |
1520 59.84 |
1332 52.44 |
1616 63.6 |
1752 68.97 |
1752 68.97 |
1951 76.8 |
|
연장된 길이 |
mm in |
|
1632 64.25 |
1916 75.43 |
2052 80.78 |
2052 80.78 |
2251 88.6 |
|
프레임 너비 |
mm in |
560 22.05 |
704 27.7 |
794 31.3 |
826 32.5 |
826 32.5 |
861 33.9 |
|
프레임 깊이 |
mm in |
530 20.87 |
636 25 |
757 29.8 |
768 30.2 |
768 30.2 |
689 27.1 |
|
프레임 무게 |
|
|
|
|
|
|
|
|
표준 길이 |
kg lb |
60 132 |
112 246 |
175 385 |
305 671 |
305 671 |
395 869 |
|
연장된 길이 |
kg lb |
|
125 275 |
190 418 |
325 715 |
325 715 |
410 902 |
* 단일 컬럼 하중 프레임의 경우 이 측정값은 그립 중심과 컬럼 커버 사이의 거리를 나타냅니다.
|
|
|
모델 45 |
||||
|
|
|
C45.504 |
C45.504 광폭 |
C45.105 |
C45.305 |
C45.605 |
|
최대 정격 하중 용량 |
kN lbf |
50 11000 |
50 11000 |
100 22500 |
300 66000 |
600 132000 |
|
하중 용량 옵션 |
N, kN |
1kN, 2.5 kN, |
1kN, 2.5 kN, |
1kN, 2.5 kN, |
150kN, 200kN, |
500kN, 600kN, |
|
|
|
5kN, 10kN, |
5kN, 10kN, |
5kN, 10kN, |
300kN |
|
|
|
|
20kN, 30kN, |
20kN, 30kN, |
20kN, 30kN, |
|
|
|
|
|
50kN |
50kN |
50kN, 100kN, |
|
|
|
|
lbf |
220, 500, 1100, |
220, 500, 1100, |
220, 500, 1100, |
33000, 44000, |
112400, 132000 |
|
|
|
2200, 4400, |
2200, 4400, |
2200, 4400, 6600, |
66000 |
|
|
|
|
6600, 11000 |
6600, 11000 |
11000, 22500 |
|
|
|
프레임 유형 |
가이드 컬럼 플로어 스탠딩/ Table-top |
2 Floor-standing |
2 Floor-standing |
2 Floor-standing |
2 Floor-standing |
2 Floor-standing |
|
테스트 영역 |
단일/이중 |
단일 또는 이중 |
단일 |
단일 또는 이중 |
단일 |
단일 |
|
최대 테스트 속도 |
mm/min |
750 |
750 |
750 |
750 |
254 |
|
|
in/min |
30 |
29.53 |
30 |
30 |
10 |
|
최소 테스트 속도 |
mm/min |
0.005 |
0.005 |
0.005 |
0.005 |
0.005 |
|
|
in/min |
0.0002 |
0.0002 |
0.0002 |
0.0002 |
0.0002 |
|
위치 해상도 |
mm |
0.000047 |
0.000047 |
0.000047 |
0.000049 |
0.000016 |
|
|
in |
0.0000019 |
0.0000019 |
0.0000019 |
0.0000019 |
0.0000000 |
|
전력 요구사항 |
V AC
위상 |
200~230V AC, 12A, 50/60Hz, 2400 W 1 |
200~230V AC, 12A, 50/60Hz, 2400 W |
200~230V AC, 22 A, 50/60Hz, 4400 W 1 |
380~480V AC, 20A, 50/60Hz, 9000 W 3 |
380~480V AC, 20A, 50/60Hz, 5200 W 3 |
|
사이 공간 |
mm |
600 |
1000 |
600 |
650 |
750 |
|
컬럼 |
in |
23.62 |
39.37 |
23.62 |
25.59 |
29.52 |
|
수직 테스트 공간 |
|
|
|
|
|
|
|
표준 길이 |
mm |
1220 |
1520 |
1220 |
1540 |
2000 |
|
|
in |
48.0 |
59.81 |
48.0 |
60.63 |
78.74 |
|
연장된 길이 |
mm |
1520 |
|
1520 |
1840 |
|
|
|
in |
59.8 |
|
59.8 |
72.44 |
|
|
크로스헤드 이동 |
|
|
|
|
|
|
|
표준 길이 |
mm |
1000 |
1300 |
1000 |
1100 |
1750 |
|
|
in |
39.4 |
51.18 |
39.4 |
43.31 |
68.90 |
|
연장된 길이 |
mm |
1300 |
|
1300 |
1400 |
|
|
|
in |
|
|
51.2 |
55.12 |
|
|
프레임 높이 |
|
|
|
|
|
|
|
표준 길이 |
mm |
2269 |
2554 |
2269 |
2535 |
3490 |
|
|
in |
89.3 |
100.6 |
89.3 |
99.8 |
137.4 |
|
연장된 길이 |
mm |
2569 |
|
2569 |
2835 |
|
|
|
in |
101.1 |
|
101.1 |
111.61 |
|
|
프레임 너비 |
mm |
1315 |
1710 |
1315 |
1362 |
1660 |
|
|
in |
51.77 |
67.32 |
51.77 |
53.6 |
65.35 |
|
프레임 깊이 |
mm |
957 |
957 |
957 |
1100 |
1272 |
|
|
in |
37.7 |
37.68 |
37.7 |
43.31 |
50.08 |
|
프레임 무게 |
|
|
|
|
|
|
|
표준 길이 |
kg |
1195 |
1700 |
1195 |
1605 |
3500 |
|
|
lb |
2629 |
3748 |
2629 |
3538 |
7700 |
|
연장된 길이 |
kg |
1265 |
|
1265 |
1695 |
|
|
|
lb |
2783 |
|
2783 |
3737 |
|
MTS CRITERION 시리즈 40 사양 - 공통
|
로우 프로파일 하중 정확도* (밴딩 보 및 전단 보) |
적용된 하중의 ±0.5% |
적용된 하중의 ±1.0% |
|
로우 프로파일 하중 범위** (밴딩 보 및 전단 보) |
정격 하중 용량의 1~100% |
정격 하중 용량의 0.5~1% |
|
S-보 하중 정확도* |
적용된 하중의 ±1.0% |
|
|
S-보 하중 범위** |
정격 하중 용량의 1~100% |
|
|
최대 테스트 속도에서 정격 하중 용량 |
100% |
|
|
정격 하중 용량에서 최대 테스트 속도 |
100% |
|
|
속도 정확도**** |
C41 및 C42: 설정 속도의 ± 0.1 % (≥2 mm/min) C43 및 C44: 설정 속도의 ± 0.1 % (≥1 mm/min) C45: 설정 속도의 ± 0.1 % (≥0.01 mm/min) C45: 설정 속도의 ± 0.2 % (<0.01 mm/min) |
|
|
변위 정확도**** |
±0.008mm 또는 설정된 변위의 ±0.05%(둘 중 더 큰 것) |
|
|
변형률 정확도*** |
적용된 변형률의 ±0.5% |
|
|
보안 보호 |
과도한 힘, 이동 제한, 과전압 및 기타 |
|
|
과도한 힘 보호 |
110% |
|
|
데이터 획득률 |
최대 5000Hz |
|
|
제어 루프 속도 |
5000 Hz |
|
|
환경 요구사항 작동 온도
작동 습도 보관 온도 최대 보관 습도 최대 고도 |
5~40°C 41~104°F 5%~85% 비응축 -18~49°C 0~120°F 90% 비응축 2000m |
|
|
모터 및 드라이브 시스템 |
AC 서보 모터 |
|
|
볼 스크류 |
Pre-Loaded |
|
|
위치 측정 |
인코더 |
|
|
사용자 디지털 입력/출력(DIO) |
4개의 사용자 디지털 입력 및 4개의 사용자 디지털 출력 |
|
|
인코더 용량 |
4개의 인코더 |
|
* ISO 7500-1, ASTM E4를 충족할 수 있도록 적용 가능한 현장 보정 서비스가 제공됩니다.
** 범위는 컨트롤러 설정 및 작동 환경에 따라 다릅니다.
*** ISO 9513, ASTM E83을 충족할 수 있도록 신율계 보정 서비스가 제공됩니다.
****이 사양은 지정된 조건 및 장비에서 MTS 지정 방법을 사용한 측정에서 파생되었습니다. 예고 없이 변경될 수 있습니다.
|

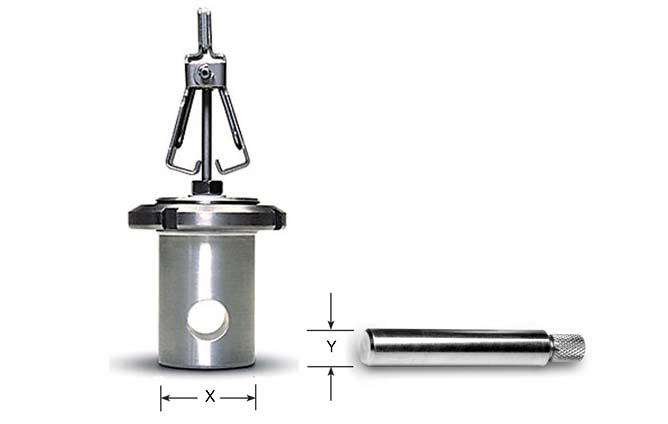

Electromechanical Attachment Specifications |
|
|
|
|
|
|||
|
Clevis Pin Connection |
Type B |
Type C (AL) |
Type C (STL) |
Type D |
Type E |
Type F |
Type 20 |
Type 40 |
|
Max. Load Capacity |
10 N |
200 N |
2.5 kN |
150 kN |
300 kN |
600 kN |
30 kN |
100 kN |
|
Clevis Diameter (X) |
12.7 mm (0.50 in) |
15.9 mm (0.625 in) |
15.9 mm (0.625 in) |
31.7 mm (1.25 in) |
60 mm (2.36 in) |
90 mm (3.54 in) |
20 mm (0.787 in) |
40 mm (1.57 in) |
|
Pin Diameter (Y) |
4.7 mm (0.186 in) |
6.4 mm (0.25 in) |
6.4 mm (0.25 in) |
12.7 mm (0.50 in) |
28 mm (1.1 in) |
40 mm (1.57 in) |
10 mm (0.039 in) |
18 mm (0.71 in) |
|
배송 정보 |
|
|
|
|
|
|
||||||
|
|
|
모델 41 |
모델 42 |
모델 43 |
모델 44 |
|
||||||
|
|
|
C41.103 |
C42.503 |
C43.104 |
C43.304 |
C43.504 |
C44.304 |
|
||||
|
표준 길이 프레임
치수 - 상자에 담긴 상태
무게 - 상자에 담긴 상태 |
mm in
kg lb |
820 x 1100 x 1760 32.28 x 43.31 x 69.29
110 242.5 |
1200 x 960 x 1570 47.2 x 37.8 x 61.8
247 543.3 |
1036 x 956 x 1865 40.8 x 37.6 x 73.4
312 686.4 |
2040 x 1140 x 1160 80.31 x 44.88 x 45.67
560 1232 |
2040 x 1140 x 1160 80.31 x 44.88 x 45.67
560 1232 |
2165 x 1100 x 930 85.24 x 43.31 x 36.6
600 1320 |
|
||||
|
연장된 길이 프레임
치수 - 상자에 담긴 상태
무게 - 상자에 담긴 상태 |
mm in
kg lb |
|
1120 x 1070 x 1920 44.1 x 42.1 x 75.59
326 717.2 |
1150 x 1110 x 2200 45.27 x 43.7 x 86.6
438 963.6 |
2340 x 1140 x 1160 92.1 x 44.88 x 45.67
580 1276 |
2340 x 1140 x 1160 92.1 x 44.88 x 45.67
580 1276 |
2465 x 1100 x 930 97.05 x 43.31 x 36.6
695 1529 |
|
||||
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
모델 45 |
|
|
|
|
|
C45.504 |
C45.504 광폭 |
C45.105 |
C45.305 |
C45.605 |
|
표준 길이 프레임
치수 - 상자에 담긴 상태
무게 - 상자에 담긴 상태 |
mm in
kg lb |
2620 x 1620 x 1600 116.5 x 78.74 x 55.5
1880 4136 |
2960 x 2000 x 1410 116.5 x 78.74 x 55.5
2150 4739 |
2620 x 1620 x 1600 103.15 x 63.78 x 62.99
1880 4236 |
114.96 x 65.35 x 65.35
2010 4422 |
3680 x 1960 x 1760 144.89 x 77.17 x 69.29
4050 8928 |
|
연장된 길이 프레임
치수 - 상자에 담긴 상태
무게 - 상자에 담긴 상태 |
mm in
kg lb |
2920 x 1620 x 1600 114.96 x 63.78 x 62.99
1980 4356 |
- |
2920 x 1620 x 1600 114.96 x 63.78 x 62.99
1980 4356 |
3220 x 1660 x 1660 126.77 x 65.35 x 65.35
2210 4862 |
- |
서비스 및 지원
당사 전문가가 지속적인 운영을 위한 지원을 제공합니다.
관련 제품, 부품 또는 액세서리
더 많은 제품을 찾고 계십니까?
솔루션 파인더로 이동지금 문의
견적을 받을 준비가 되었거나 추가 정보가 필요하십니까? 저희가 도와드리겠습니다. 견적 요청리소스
DIC Helps Correlation of Physical Test Data & Model Simulations
Learn how this contract test lab is using DIC for better pre…
Tensile Testing of Structural Plastics
MTS application engineers discuss common solutions for tensi…
