Bionix Multistations-Verschleißsimulatoren
Unterstützung von Forschern bei der Entwicklung besserer Gelenkimplantatkonstruktionen durch Langzeit-Verschleißtests, Komponentenoptimierung und Charakterisierung der Materialeigenschaften. Diese Systeme bieten auch einen realistischen und praktischen Kompromiss zwischen Geräten zur Prüfung des allgemeinen Verschleißes (wie Stift/Scheibe-Systeme) und der intensiven Forschung durch umfassende Simulation und Modellierung.
Anwendungen
Langfristige Abnutzung
Ermüdungsprüfung
Druck
Aufprall
Simulation von Aktivitäten des täglichen Lebens
Prüfkörper
Biomaterialien und medizinische Geräte
Komponenten für medizinische Geräte
Wichtige Produktmerkmale
Wiederholbare Ergebnisse
Exakte Simulation von Kräften und Bewegungen
Schnellere Prüfung
Multistationskonfiguration beschleunigt Testzeit
Genau
Enthält Geräte zur Regelung der Flüssigkeitskonzentration und Temperatur
Strapazierfähig/zuverlässig
Haltbare Probenbehälter
Modellvergleich
Simulator für Wirbelsäulenverschleiß
Sechs Stationen
Eine Referenzstation
Auch als Wirbelsäulen-Verschleißsystem mit einer Station erhältlich
Simulator für Hüftgelenkverschleiß
Acht Stationen
Zwei Referenzstationen
Sechs Freiheitsgrade
Auch als Hüftgelenk-Verschleißsystem mit einer Station erhältlich
Simulator für Kniegelenkverschleiß
Sechs Stationen
Zwei Referenzstationen
Auch als Kniegelenk-Verschleißsystem mit einer Station erhältlich
Fallstudien
Exponent, Inc. – Testen von medizinischen Implantaten und Leichenpräparaten
SpineServ – Prüfung orthopädischer Geräte für die Wirbelsäule
Technische Übersicht
Technische Daten – Wirbelsäulenverschleiß

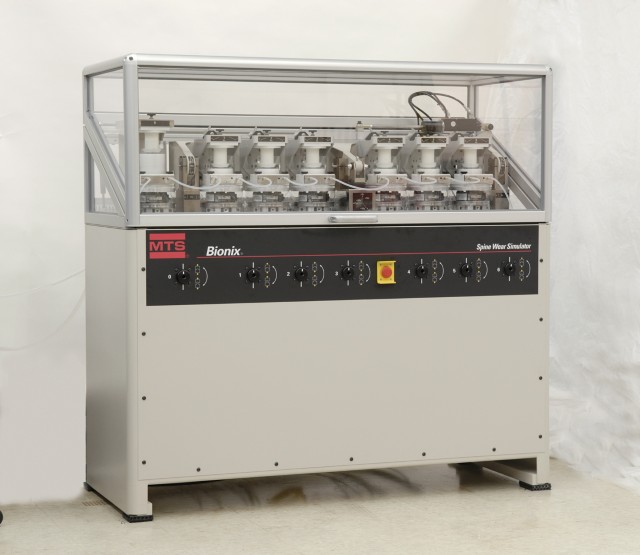

Bionix® Simulator für Wirbelsäulenverschleiß
Standfläche
160 cm x 66 cm x 158 cm
(Breite x Tiefe x Höhe)
Anzahl der aktiven Stationen
6
Anzahl der Referenzproben
2 (optional)
Kraft-/Bewegungsquelle
Hydrauliköl
Axiallast*
Maximale Kraft
4 kN
Bewegung
+ 12,7 mm/-3,2 mm
Beugung/Streckung*
Maximales Drehmoment
15 Nm
Bewegung
+/- 10°
Laterale Beugung*
Maximales Drehmoment
15 Nm
Bewegung
+/- 10°
Axiale Rotation*
Maximales Drehmoment
10 Nm
Bewegung
+/- 7,5°
Anterior-posteriore Translation
Rückhaltekraft
Null bis vollständig verriegelt
Bewegung
+/- 4,5 mm
Laterale Translation
Rückhaltekraft
Null bis vollständig verriegelt
Bewegung
+/- 4,5 mm
*Werte pro Station (pro Probe)
Technische Daten – Hüftgelenkverschleiß
Bionix® Simulator für Hüftgelenkverschleiß
LÄNGE
LÄNGE
HÖHE
HÖHE
(KEIN GEHÄUSE)
(MIT GEHÄUSE)
TIEFE
(ABDECKUNG GESCHLOSSEN)
(ABDECKUNG GEÖFFNET)
GEWICHT
1854 mm
2159 mm
877 mm
1700 mm
2157 mm
1821 kg
(73 in)
(85 in)
(35 in)
(67 in)
(85 in)
(4015 lb)
Technische Daten – Kniegelenkverschleiß
Bionix® Simulator für Kniegelenkverschleiß
BIONIX SIMULATOR FÜR KNIEGELENKVERSCHLEISS
6 Stationen
Optional – ISO 14243
Optional – Hoch
Basismodul
Befestigungsmodul Knieverschleißprüfung
großer Bewegungsumfang
Lastrahmen
Lastrahmen
Befestigung
Befestigung
Befestigung
Befestigung
Bewegungsbereich
Kraftbereich
Bewegungsbereich
Kraftbereich
Bewegungsbereich
Kraftbereich
(pro Probe)
(pro Probe)
(pro Probe)
Beugung/Streckung (My)
180 Grad
74 Nm
67 Grad
74 Nm
180 Grad
74 Nm
-20 Grad
-74 Nm
-5 Grad
-74 Nm
-20 Grad
-74 Nm
Varus (+)/Valgus (-) (Mx)
(siehe Spannvorrichtungen)
5 Grad
~0 Nm*
5 Grad
-5 Grad
~0 Nm*
-5 Grad
**
Tibia-Rotation (Mz)
12,3 Grad
74 Nm
7,0 Grad
74 Nm
12 Grad
74 Nm
-12,3 Grad
-74 Nm
-5,9 Grad
-74 Nm
-12 Grad
-74 Nm
Axialkraft (Fz)
50 mm
10.000 N
50 mm
5000 N
50 mm
10.000 N
-50 mm
0 N
-50 mm
0 N
-50 mm
0 N
Anterior/Posterior (Fx)
25,4 mm
1667 N
7,5 mm
1667 N
25 mm
1667 N
-25,4 mm
-1667 N
-7,5 mm
-1667 N
-25 mm
-1667 N
Medial/Lateral (Fy)
(siehe Spannvorrichtungen)
7,5 mm
~0 N*
3,7 mm
Translation
-7,5 mm
~0 N*
3,7 mm
**
BLAUER Text gibt geregelten Freiheitsgrad an
* Freischwebende Achse
** Einstellbare Position, während des Betriebs gesperrt
Simulatorabmessungen
HÖHE
HÖHE
LÄNGE
TIEFE
(ABDECKUNG GESCHLOSSEN)
(ABDECKUNG GEÖFFNET)
GEWICHT
1320 mm
1145 mm
1725 mm
2235 mm
1590 kg
(52 in)
(45 in)
(68 in)
(88 in)
(3506 lb)
