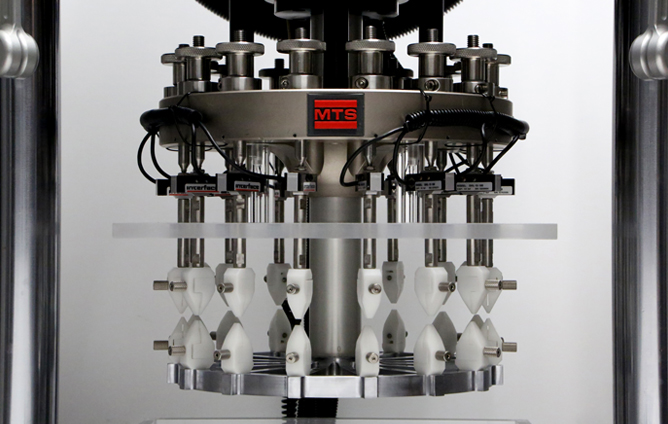

Acumen® Elektrodynamische Prüfsysteme

Mit diesen sauberen und leisen Systeme mit Kraftkapazitäten vom Millinewtonbereich bis zu 12 kN können Sie die energieeffiziente elektrodynamische Prüfung auf viele Anwendungen ausweiten. Die intuitiven visuellen Anzeigen und Software-Grafiken des Systems erleichtern das Einrichten, Überwachen und Ändern von Prüfungen, und die robuste Konstruktion sorgt für hohe Präzision und Genauigkeit.

Anwendungen

Prüfkörper

Polymere
- Elastomere Werkstoffe
- Elastomere
- Kunststoffe
- Polymere
- Gummi
Biomaterialien und medizinische Geräte
Verbundwerkstoffe
- Kohlefaser
- Keramik-Matrix
- Verbundwerkstoffe
- Metall-Matrix
- Polymer-Matrix
Keramik
Konsumgüter und Verpackung
Mikroelektronik

Prüfnormen

ISO 14801
ISO 6475
ASTM F1717
ASTM F2077
ISO 7206
ASTM 1440
ASTM F543
ASTM F1800
ISO 14879
ASTM F3140-17
ASTM D7028
ASTM D5992
ASTM D5023
ASTM D5024
ASTM D5026
ASTM D5418
ISO 6721-4
ISO 6721-5
ISO 1099
ASTM 466-96
ASTM 468-90
ASTM E606
ASTM D3479
ASTM E466
ASTM E2368
EUR 22281 EN
ASTM E647
ASTM E399
ASTM E1820
ASTM 399-17
ISO 6892
ASTM D412
ASTM D882
ASTM 527-2
ASTM 527-3
ISO 7800
ASTM A938
ASTM D1043
ASTM D5279
ASTM F383
ISO 5835
ISO 9268
ISO 80369-1
ISO 6721-12

Vollständige Produktinformation anzeigen Angebot anfordern

Wichtige Produktmerkmale

Einfache, intuitive Bedienung

Einfache Installation, Einrichtung, Testüberwachung und Änderung

Genaue/ reproduzierbare Ergebnisse

Zum Patent angemeldete Software-Algorithmen ermöglichen eine automatische Einstellung

Energieeffizient

Geringerer Energieverbrauch dank der elektrischen Zylinder

Innovative Technologie

Branchenführende Leistung, mit bis zu 12 kN Kraftkapazität und Axial-/Torsionsoptionen

Modellvergleich

Acumen 1

Dynamische Kraft: 1250 N (281 lbf)
Statische Kraft: 850 N (191 lbf)
Aktuator Dynamischer Hub: 70 mm (2,75 Zoll)
Tischmodell

Acumen 3

Dynamische Kraft: 3000 N (670 lbf)
Statische Kraft: 2000 N (450 lbf)
Aktuator Dynamischer Hub: 70 mm (2,75 Zoll)
Dynamisches Nenndrehmoment: +/- 30 Nm (265 Zoll-lb)
Statisches Nenndrehmoment: +/- 21 Nm (185 Zoll-lb)
Tischmodell
Verfügbar in Standard- oder Axial-/Torsionskonfigurationen

Acumen 12

Dynamische Kraft: 12000 N (2697 lbf)
Statische Kraft: 8500 N (1910 lbf)
Aktuator Dynamischer Hub: 70 mm (2,75 Zoll)
Dynamisches Nenndrehmoment: +/-120 Nm (1056 Zoll-lb)
Statisches Nenndrehmoment: +/- 84,8 Nm (746 Zoll-lb)
Floor-standing
Verfügbar in Standard- oder Axial-/Torsionskonfigurationen

Fallstudien

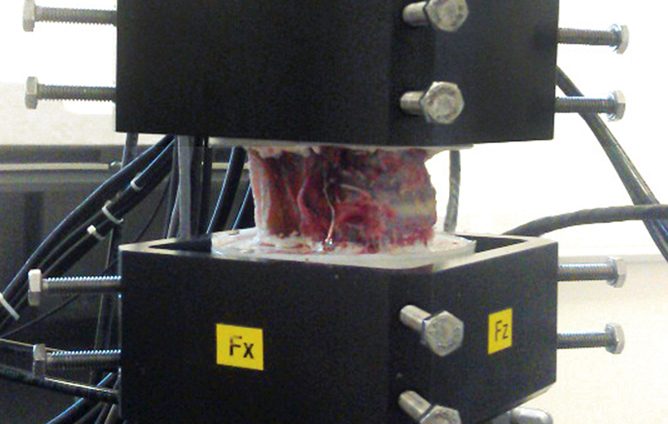

Orthofix – Erprobung neuer Knochenschrauben-Designs

Umfassende Produktinformationen

Acumen 1 – technische Daten

	DIAGRAMM	MODELL
LASTRAHMEN-SPEZIFIKATIONEN¹	DETAIL	ACUMEN 1
Dynamische Kraft²		1250 N (281 lbf)
Statische Kraft²		850 N (191 lbf)
Dynamischer Zylinderhub		70 mm (2,75 Zoll)
Winkelverschiebung		–
Dynamische Leistung		≤100 Hz
Minimale Prüfraumhöhe³	A	26 mm (1,02 Zoll)
Maximale Prüfraumhöhe⁴	A	603 mm (23,74 Zoll)
Arbeitshöhe⁵	B	133 mm (5,24 Zoll)
Prüfraumbreite
(gemessen zwischen den Säulen)	C	375 mm (14,76 Zoll)
Ausführung der Grundplatte		T-Slot
		(Branchenstandard: 8 mm)
Säulendurchmesser	D	63,5 mm (2,5 Zoll)
Breite der Rahmenstandfläche	E	550 mm (21,62 Zoll)
Tiefe der Rahmenstandfläche⁶	F	485 mm (19,09 Zoll)
Gesamtbreite⁶
(mit am Rahmen montierter Steuerung)	G	679 mm (26.73 in)
Gesamthöhe⁷	H	1511 mm (59.49 in)
Gewicht		159 kg (350 lb)
Geräuschpegel – typisch⁸		47 dbA
Geräuschpegel – maximal⁸		69 dbA
Befestigung		Tischmodell: Vertikal
Standardlastzelle		1,5 kN Beschleunigungskomp.
Betriebstemperatur		+5 °C bis +40 °C
Kühlung		Automatisierte Zwangskühlung
Elektrische Anforderungen⁹	Spannung – VAC	100–120 (200–240)
	Frequenz – Hz	50–60
	Strom – Ampere	7 (4)
	Phase	Einzel

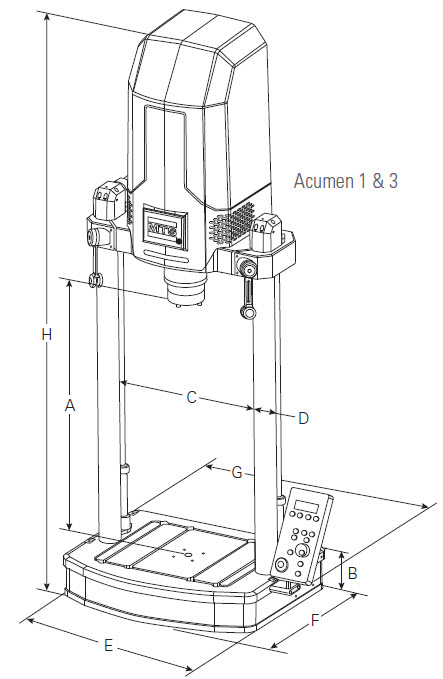

MTS Acumen 3 – Strichzeichnung

Acumen 3 und 12 – technische Daten

	DIAGRAMM	MODELL
LASTRAHMEN-SPEZIFIKATIONEN¹	DETAIL	ACUMEN 3	ACUMEN 3 A/T	ACUMEN 12	ACUMEN 12 A/T
Dynamische Kraft²		3000 N (670 lbf)	3000 N (670 lbf)	12.000 N (2697 lbf)	12.000 N (2697 lbf)
Statische Kraft²		2000 N (450 lbf)	2000 N (450 lbf)	8500 N (1910 lbf)	8500 N (1910 lbf)
Dynamisches Nenndrehmoment		–	±30 Nm (265 Zoll-lb)	–	±120 Nm (1056 Zoll-lb)
Statisches Nenndrehmoment		–	±21 Nm (185 Zoll-lb)	–	±84,8 Nm (746 Zoll-lb)
Dynamischer Zylinderhub		70 mm (2,75 Zoll)	70 mm (2,75 Zoll)	70 mm (2,75 Zoll)	70 mm (2,75 Zoll)
Winkelverschiebung		–	±135°	–	±135°
			±20 Umdrehungen		±20 Umdrehungen
			0,001 U/min – 100 U/min		0,001 U/min – 100 U/min
			kontinuierliche Rotation		kontinuierliche Rotation
			bis 350 U/min		bis 100 U/min
Dynamische Leistung		≤100 Hz	≤100 Hz	≤100 Hz	≤100 Hz
Minimale Prüfraumhöhe³	A	26 mm (1,02 Zoll)	0 mm (0,00 Zoll)	55 mm (2,17 Zoll)	0 mm (0,00 Zoll)
Maximale Prüfraumhöhe⁴	A	819 mm (32,24 Zoll)	603 mm (23,74 Zoll)	985 mm (38,8 Zoll)	810 mm (31,9 Zoll)
Arbeitshöhe⁵	B	133 mm (5,24 Zoll)	133 mm (5,24 Zoll)	815 mm (32,1 Zoll)	815 mm (32,1 Zoll)
Prüfraumbreite	C	460 mm (18,11 Zoll)	460 mm (18,11 Zoll)	460 mm (18,11 Zoll)	460 mm (18,11 Zoll)
(gemessen zwischen den Säulen)
Ausführung der Grundplatte		T-Slot	T-Slot	T-Slot	T-Nut
		(Branchenstandard: 8 mm)	(Branchenstandard: 8 mm)	(Branchenstandard: 14mm)	(Branchenstandard: 14 mm)
Säulendurchmesser	D	63,5 mm (2,5 Zoll)	63,5 mm (2,5 Zoll)	76,2 mm (3 Zoll)	76,2 mm (3 Zoll)
Breite der Rahmenstandfläche	E	634 mm (24,96 Zoll)	634 mm (24,96 Zoll)	651 mm (25,6 Zoll)	651 mm (25,6 Zoll)
Tiefe der Rahmenstandfläche⁶	F	501 mm (19,72 Zoll)	501 mm (19,72 Zoll)	817 mm (32,2 Zoll)	817 mm (32,2 Zoll)
Gesamtbreite⁶	G	764 mm (30,08 Zoll)	764 mm (30,08 Zoll)	805 mm (31,7 Zoll)	805 mm (31,7 Zoll)
(mit am Rahmen montierter Steuerung)
Gesamthöhe⁷	H	1726 mm (67,95 Zoll)	1726 mm (67,95 Zoll)	2810 mm (110,7 Zoll)	2810 mm (110,7 Zoll)
Gewicht		188 kg (415 lb)	230 kg (507 lb)	953 kg (2100 lb)	1043 kg (2300 lb)
Geräuschpegel – typisch⁸		47 dbA	47 dbA	62	62
Geräuschpegel – maximal⁸		69 dbA	69 dbA	78	78
Befestigung		Tischmodell: Vertikal	Tischmodell: Vertikal	Bodenmodell: Vertikal	Bodenmodell: Vertikal
Standardlastzelle		3 kN Beschleunigungskomp.	3 kN Beschleunigungskomp.	12 kN Beschleunigungskomp.	12 kN Beschleunigungskomp.
Betriebstemperatur		+5 °C bis +40 °C	+5 °C bis +40 °C	+5 °C bis +40 °C	+5 °C bis +40 °C
Kühlung		Automatisierte Zwangskühlung	Automatisierte Zwangskühlung	Automatisierte Zwangs-	Automatisierte Zwangs-
				kühlung und unabhängig	kühlung und unabhängig
				wassergekühlt	wassergekühlt
Elektrische Anforderungen⁹	Spannung – VAC	200-240	200-240	200-240	200-240
	Frequenz – Hz	50–60	50–60	50–60	50–60
	Strom – Ampere	10	20	38	38
	Phase	Einzel	Einzel	Einzel	Einzel

1. Änderungen vorbehalten.
2. Überprüfbar durch MTS Druckfederprüfung. Die Leistung kann in Abhängigkeit von Prüftyp, Prüfeinrichtung, Frequenz, Prüfling, Umgebung und anderen Faktoren schwanken.
3. Eine Standard-System-Lastzelle ist installiert, das Querhaupt ist komplett abgesenkt und der Zylinder ist bis Ende des dynamischen Hubs voll ausgefahren.
4. Eine Standard-System-Lastzelle ist installiert, das Querhaupt ist komplett angehoben und der Zylinder ist bis Ende des dynamischen Hubs voll eingefahren.
5. Vom Tisch bis zur Oberkante der Arbeitsfläche, ohne Schwingungsisolatoren.
6. Bei Systemen mit optionaler Prüfraumschutzverkleidung lassen sich die Gesamtabmessungen des Systems berechnen, indem zu Abmessung F 98 mm (3,8 Zoll) und zu Abmessung G 45 mm (1,8 Zoll) hinzuaddiert werden.
7. Gemessen bei komplett angehobenem Querhaupt, ohne optionale Schwingungsisolatoren.
8. Typische Verwendung bei 1 m, Freifeld. Der Geräuschpegel schwankt in Abhängigkeit von Prüfungsart, Prüfling, Umgebung und anderen Faktoren.
9. Acumen 1 – Nennstrom bei 100 (200) VAC. Acumen 3 – Nennstrom bei 200 VAC.
