動的運動学およびコンプライアンス

動的運動学およびコンプライアンス (K&C) システム

タイヤパッチやスピンドルに正確な動きや負荷を入力して、従来の運動学的変位量およびコンプライアンス変位量 (K&C) の特性を測定し、動的な合成または実際の過渡的な運転操作入力の下で、車両のサスペンションやステアリングアセンブリの特性を評価します。  乗用車、SUV、軽トラックに適した DK&C システムは、CG/VIM、ねじり剛性など、車両の属性を追加で評価するための多くのオプションを用意しています。

アプリケーション

  • 運動学およびコンプライアンスたわみ測定
  • 実車運転による特性評価
  • ベンチマーキング
  • 重心測定
  • 車両慣性測定
  • アクスルサスペンション部品の特性評価
  • アクスル/サスペンションサブシステムの特性評価
  • サスペンションモデルの検証
  • ステアリングコンポーネントの特性評価
  • ステアリングサブシステムの特性評価

試験片

  • 乗用車、SUV
  • 小型トラック
  • アクスルサスペンション・サブシステム
  • アクスルサスペンション・コンポーネント
  • ステアリングサブシステム
  • ステアリングコンポーネント

主な製品特徴

正確さ

実績のある、業界をリードする MTS の制御および計測技術を採用

汎用

静的および動的な K&C 計測および実戦的なマヌーバーシミュレーションを総合的に実施

加速試験

高度なハイブリッドシミュレーション技術により、DK&C システムの有用性を車両設計の初期段階にまで広げることができます。

圧倒的な専門性

40 台以上の運動学およびコンプライアンスシステムが導入され、全世界で支持されています。

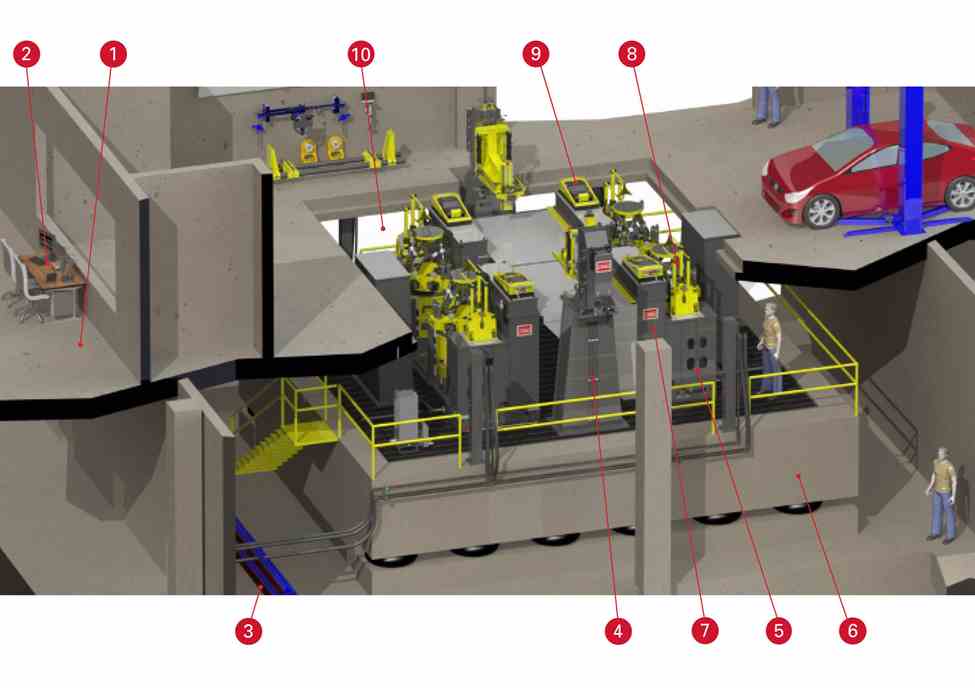

技術的概要

DK&C
  1. 制御室
  2. システムのユーザーインターフェース
  3. ユーティリティー配信システム (HPUは表示されません)
  4. CGR (Center of Gravity Restraint) システム (オプション)
  5. トラック幅とホイールベースの位置決めシステム
  6. T スロットプレートによる免震構造
  7. DK&C システム入力アセンブリ (x4)
  8. DK&C ホイールモーションセンサー (WMS)
  9. ボディクランプ
  10. ピットカバーアセンブリ (オプション)
