地震シミュレータ （振動台）
MTS 地震シミュレータのポートフォリオには、非構造インフラから構造部品や基礎、モデルスケールや実物大の土木構造物まで、あらゆるものを評価するための標準振動台、プレハブ式振動台、カスタム振動台を取り揃えています。最大 6 DoF の正確な地震荷重をさまざまな供試体に適用し、実際の地震条件での挙動を評価することができます。
アプリケーション
- 震動シミュレーション
- 耐震認証
試験片
- 土木構造物
- 基礎構造
- コンポーネント
試験規格
- AC156 耐震性試験
主な製品特徴
世界初の試み
MTS は、日本の NIED、米国のカリフォルニア大学サンディエゴ校、中国の西南交通大学などお客様と協力して、多くの世界最大級の振動台を設計、設置してきました。
業界標準
世界最大の設置数を誇る MTS の地震シミュレータ世界有数の土木工学研究機関との 50 年に渡る協力関係
圧倒的な専門性
博士号レベルの MTS システム統合エンジニアが専門的な指導とトレーニングを実施
革新的な技術
自由度制御、リアルタイム制御、3 変数制御、適応制御、供試体動的補償 (SDC)
モデルの比較

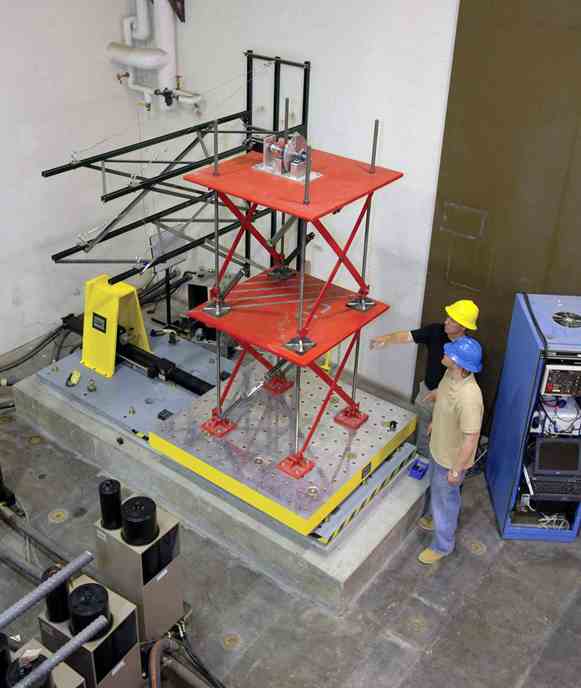

1.5 m 一軸振動台
- スケールダウンした構造物での基礎的な地震研究を実施
- 迅速な設置と既存のラボへの統合
- スケーリングされた地震履歴ファイルの再生
- エントリーレベルの低価格モデル

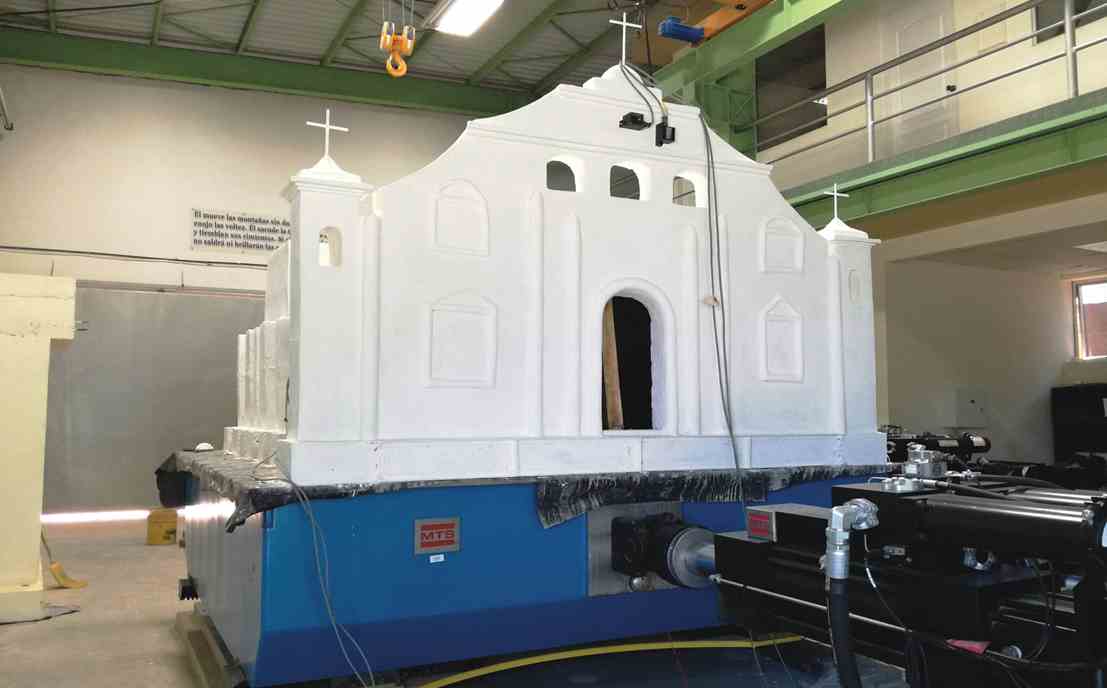

3 m 一軸・二軸振動台
- 基礎的な地震研究を実施、最大 10 tの供試体に対応
- 一軸と二軸のバリエーションを用意
- ピット設置またはアクチュエータバットレスを標準装備
- 変位範囲が大きく (500 mm) 、リアルな地盤の動きをシミュレーション可能

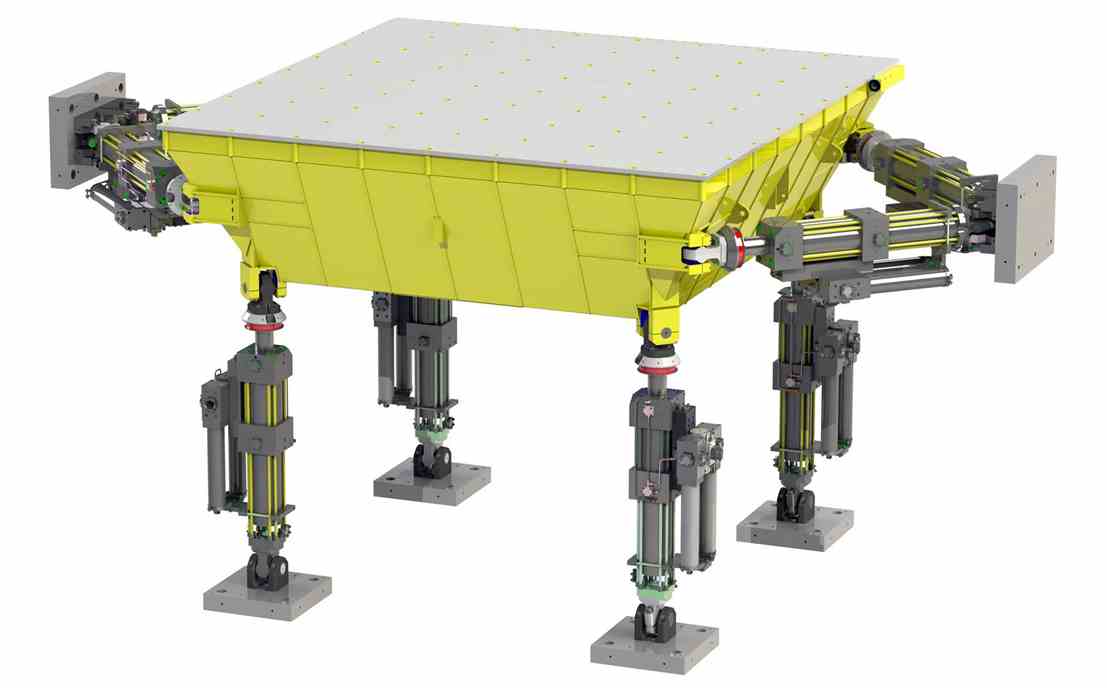

4 m & 5 m 6 DoF 振動台
- 6 DoFの地震動を実現
- 大型供試体 (最大 40 t のペイロード)
- 独自の耐震性能を求める研究者に最適
- カスタム設計の振動台よりも、リードタイムが短く、コストも抑えられるプレハブ式振動台。

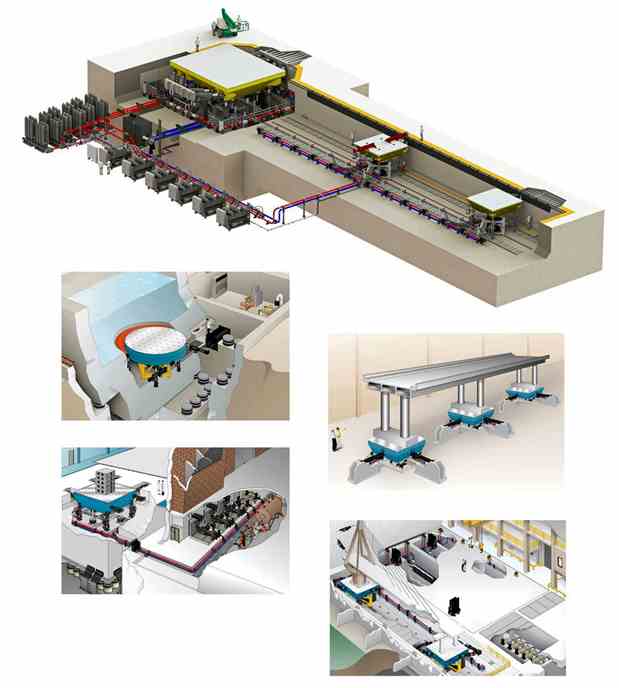

カスタム振動台
- 完全/フルスケールの地震研究のために、MTS はお客様の仕様に合わせてあらゆるサイズの振動台とペイロードの要件をデザインできます
- 6 DoFまたは複数の振動台が連携
- 最大設置数を誇る MTS のカスタム地震シミュレータ
2 m x 2 m 多軸シミュレーション振動台
-
部品の耐震性能試験を実施 (AC156)
-
ヘキサポッドデザインによる 6 DoF
- 最大 2,000 kg のペイロード
-
最大 100 Hz の制御帯域幅
注目のケーススタディ

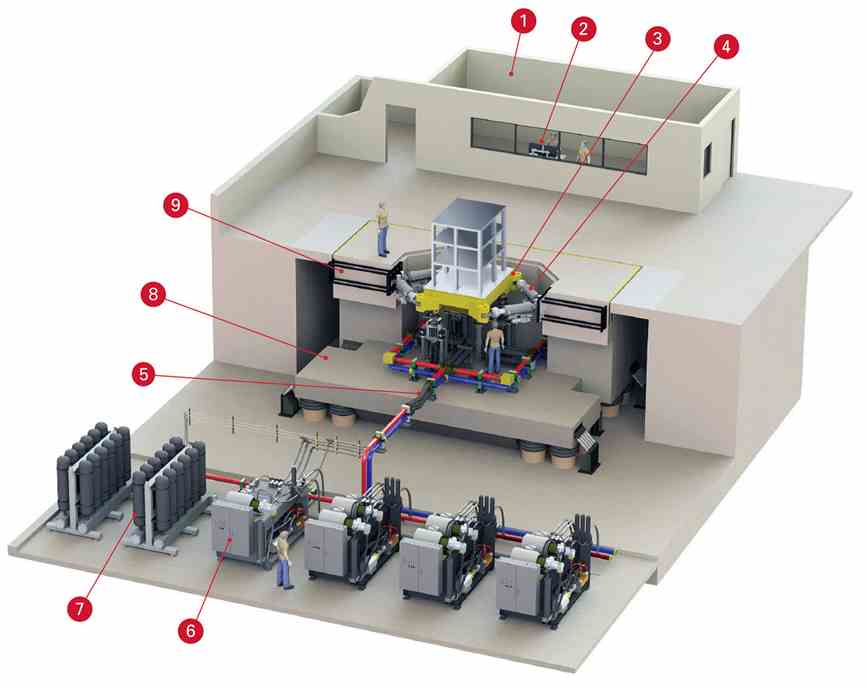

技術的概要
- 制御室
- ユーザーインターフェース (STEX Pro Software)
- スチール製テーブル
- 地震アクチュエータ
- ハードライン配線
- 油圧パワーユニット (HPU)
- アキュムレータバンク
- 地震反応密集体
- アクチュエータ固定
|
|
|
1.5 m 一軸 |
|
|
単位 |
角型テーブル |
|
テーブルサイズ |
m |
1.5 x 1.5 |
|
ft |
4.92 x 4.92 |
|
|
アクチュエータの数 |
数量 |
1 |
|
シミュレーション周波数（最大ペイロード） |
Hz |
0 - 50 |
|
最大ペイロード |
kg |
2,000 |
|
ポンド |
4,400 |
|
|
直線変位 |
± mm |
200 |
|
± in |
7.87 |
|
|
線速度 |
mm/s |
1000 |
|
in/s |
39.37 |
|
|
線形加速度 (最大ペイロード) |
g |
1.1 |
|
|
|
3 m 一軸 |
3 m 二軸 |
|
|
単位 |
角型テーブル |
角型テーブル |
|
テーブルサイズ |
m |
3 x 3 |
3 x 3 |
|
ft |
9.84 x 9.84 |
9.84 x 9.84 |
|
|
アクチュエータの数 |
数量 |
1 |
2 |
|
シミュレーション周波数（最大ペイロード） |
Hz |
0 - 50 |
0 - 50 |
|
最大ペイロード |
kg |
10,000 |
10,000 |
|
|
ポンド |
22,000 |
22,000 |
|
直線変位 |
|
|
|
|
縦方向（X） |
± mm |
250 |
250 |
|
± in |
9.84 |
9.84 |
|
|
横方向（Y） |
± mm |
N/A |
250 |
|
± in |
N/A |
9.84 |
|
|
垂直（Z） |
± mm |
N/A |
N/A |
|
± in |
N/A |
N/A |
|
|
線速度 |
|
|
|
|
縦方向（X） |
mm/s |
1000 |
1000 |
|
in/s |
39.37 |
39.37 |
|
|
横方向（Y） |
mm/s |
N/A |
1000 |
|
in/s |
N/A |
39.37 |
|
|
垂直（Z） |
mm/s |
N/A |
N/A |
|
in/s |
N/A |
N/A |
|
|
線形加速度（最大ペイロード） |
|
|
|
|
縦方向（X） |
g |
1 |
1 |
|
横方向（Y） |
g |
N/A |
1 |
|
垂直（Z） |
g |
N/A |
N/A |
|
|
単位 |
4m 6DOF |
5m 6DOF |
|
|
角型テーブル |
角型テーブル |
|
|
テーブルサイズ |
m |
4 x 4 |
5 x 5 |
|
ft |
13.12 x 13.12 |
16.40 x 16.40 |
|
|
アクチュエータの数 |
数量 |
8 |
8 |
|
シミュレーション周波数（最大ペイロード） |
Hz |
0 – 50 |
0 - 50 |
|
最大ペイロード |
kg |
20,000 |
30,000 |
|
|
ポンド |
44,000 |
66,000 |
|
直線変位 |
|
|
|
|
縦方向（X） |
± mm |
300 |
400 |
|
± in |
11.81 |
15.75 |
|
|
横方向（Y） |
± mm |
300 |
400 |
|
± in |
11.81 |
15.75 |
|
|
垂直（Z） |
± mm |
150 |
250 |
|
± in |
5.9 |
9.84 |
|
|
線速度 |
|
|
|
|
縦方向（X） |
mm/s |
1500 |
1500 |
|
in/s |
59.05 |
59.05 |
|
|
横方向（Y） |
mm/s |
1500 |
900 |
|
in/s |
59.05 |
35.43 |
|
|
垂直（Z） |
mm/s |
1000 |
1000 |
|
in/s |
39.37 |
39.37 |
|
|
線形加速度（最大ペイロード） |
|
|
|
|
縦方向（X） |
g |
1.5 |
1.5 |
|
横方向（Y） |
g |
1.5 |
1.5 |
|
垂直（Z） |
g |
1 |
1 |
- 仕様はすべてカスタマイズ可能
MTS は、地震に関する専門知識と、顧客の特定のニーズに積極的に対応する姿勢で知られています。世界最大級の振動台の多くに MTS のアクチュエータと耐震制御技術が採用されています。 実物大の構造物を、超大型振動台または同時制御する複数の振動台を使用して、制御された実験室環境で試験することができます。
中国同済大学 米国カリフォルニア大学サンディエゴ校 米国ネバダ大学リノ校
|
|
|
1.5 m 一軸 |
3 m 一軸 |
3 m 二軸 |
4m 6DOF |
5m 6DOF |
354.20 6DOF |
|
|
単位 |
角型テーブル |
角型テーブル |
角型テーブル |
角型テーブル |
角型テーブル |
角型テーブル |
|
テーブルサイズ |
m |
1.5 x 1.5 |
3 x 3 |
3 x 3 |
4 x 4 |
5 x 5 |
2.2 x 2.2 |
|
ft |
4.92 x 4.92 |
9.84 x 9.84 |
9.84 x 9.84 |
13.12 x 13.12 |
16.40 x 16.40 |
7.2 x 7.2 |
|
|
アクチュエータの数 |
数量 |
1 |
1 |
2 |
8 |
8 |
6 |
|
シミュレーション周波数（最大ペイロード） |
Hz |
0 - 50 |
0 - 50 |
0 - 50 |
0 – 50 |
0 - 50 |
0 - 100 |
|
最大ペイロード |
kg |
2,000 |
10,000 |
10,000 |
20,000 |
30,000 |
2,000 |
|
ポンド |
4,400 |
22,000 |
22,000 |
44,000 |
66,000 |
4400 |
|
|
直線変位 |
|
|
|
|
|
|
|
|
縦方向（X） |
± mm |
200 |
250 |
250 |
300 |
400 |
125 |
|
± in |
7.87 |
9.84 |
9.84 |
11.81 |
15.75 |
4.92 |
|
|
横方向（Y） |
± mm |
N/A |
N/A |
250 |
300 |
400 |
110 |
|
± in |
N/A |
N/A |
9.84 |
11.81 |
15.75 |
4.33 |
|
|
垂直（Z） |
± mm |
N/A |
N/A |
N/A |
150 |
250 |
140 |
|
± in |
N/A |
N/A |
N/A |
5.9 |
9.84 |
5.51 |
|
|
線速度 |
|
|
|
|
|
|
|
|
縦方向（X） |
mm/s |
1000 |
1000 |
1000 |
1500 |
1500 |
1300 |
|
in/s |
39.37 |
39.37 |
39.37 |
59.05 |
59.05 |
51.18 |
|
|
横方向（Y） |
mm/s |
N/A |
N/A |
1000 |
1500 |
900 |
1300 |
|
in/s |
N/A |
N/A |
39.37 |
59.05 |
35.43 |
51.18 |
|
|
垂直（Z） |
mm/s |
N/A |
N/A |
N/A |
1000 |
1000 |
1700 |
|
in/s |
N/A |
N/A |
N/A |
39.37 |
39.37 |
69.93 |
|
|
線形加速度（最大ペイロード） |
|
|
|
|
|
|
|
|
縦方向（X） |
g |
1.1 |
1 |
1 |
1.5 |
1.5 |
3.3 |
|
横方向（Y） |
g |
N/A |
N/A |
1 |
1.5 |
1.5 |
3.4 |
|
垂直（Z） |
g |
N/A |
N/A |
N/A |
1 |
1 |
6.3 |
- すべての線形移動、速度、加速度の値は、テーブル上面の中心に関する、または中心からの 1 自由度のテーブル移動に基づいています。
- 速度と加速度の値はすべてピークレベルです。記載の性能レベルは、シミュレーションの周波数範囲全体で到達できるものではありません。
- テーブルの中心から半径 1 m 以内 (XY 平面上) にペイロード全体が設置されている場合にのみ、最大の性能を発揮します。規定の性能は、供試体のモードやテーブルへの取り付け方法に依存するため、すべての供試体で実現できるものではありません。
- テーブル上面の中心にスチール製の試験ペイロードがきつく取り付けられていると仮定
