MTS 風力タービンブレード疲労試験ソリューション
国際電気標準会議（IEC）による技術仕様61400-23の疲労試験の要求を満たすために、共振周波数で実物大の風力タービンブレードおよびサブコンポーネントに一軸および二軸の繰返し荷重をかけます。MTSには2つの補完的なソリューションを提供しています。これらは、高速でパワフルな地上型共振励起（GREX）システムと、柔軟で効率的な慣性共振励起（IREX）システムです。
アプリケーション
試験片
主な製品特徴
統合/同期
最新のコントローラ、データ収集、アプリケーションソフトウェアにより、効率的で高忠実度な試験・シミュレーション環境が構築されています。
汎用
フラップワイズ、エッジワイズ、二軸共振ブレード疲労試験用に構成可能
効率的な操作
試験のエンドレベルと試験周波数の自動制御機能を搭載
耐久性/信頼性
MTS の疲労試験用アクチュエータ、スイベル、取付金具を内蔵
技術的概要

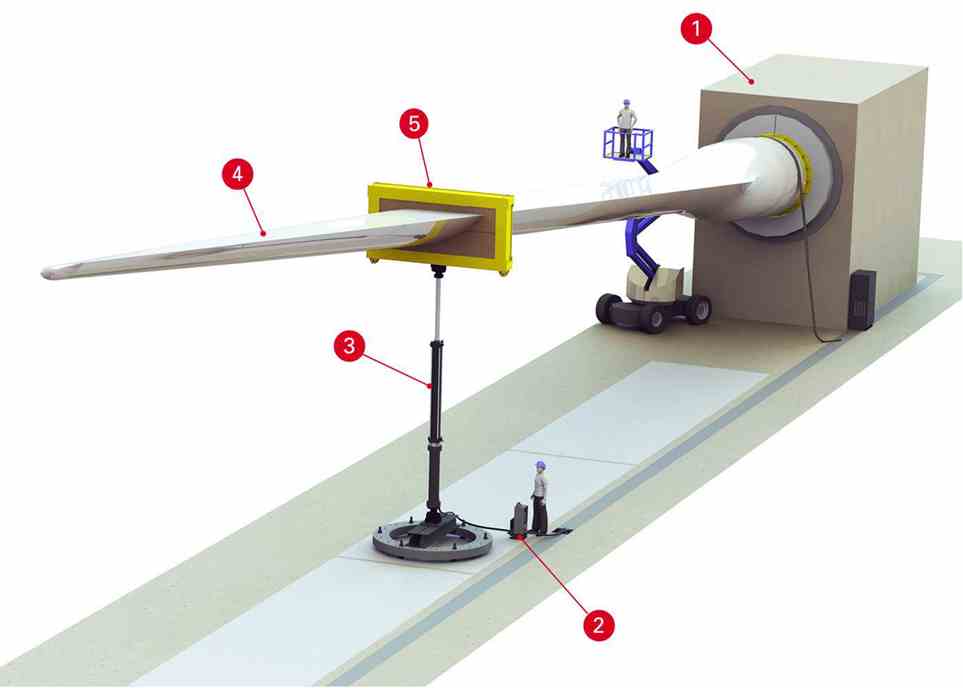

図解
- 反力ブロック
- 油圧サービスマニホールド
- 地上型共振励起（GREX）システム
- 風力タービンブレードの試験体
- 負荷用治具
|
GREX 50 標準仕様 |
|
|
荷重容量 |
50 kN |
|
アクチュエータの長さ |
中ストロークで 5.67 m |
|
ストローク |
1.75 m |
|
速度 |
2.5 m/sec（@荷重 25kN） |
|
サーボバルブ |
450 lpm |
|
|
|
|
特別オプション |
|
|
延長チューブ |
最大 3m の延長 |
|
油圧システム |
260 lpm （最小推奨値） |
|
必要な蓄積量 |
75 L 圧力 / 37.75 L 戻り（推奨） |
|
GREX 100 標準仕様 |
|
|
荷重容量 |
100 kN |
|
アクチュエータの長さ |
中ストロークで 5.67 m |
|
ストローク |
1.75 m |
|
速度 |
2.5 m/sec（@荷重 25kN） |
|
サーボバルブ |
940 lpm |
|
|
|
|
特別オプション |
|
|
延長チューブ |
最大 3m の延長 |
|
油圧システム |
520 lpm（最小推奨値） |
|
必要な蓄積量 |
150 L 圧力 / 75 L 戻り（推奨） |

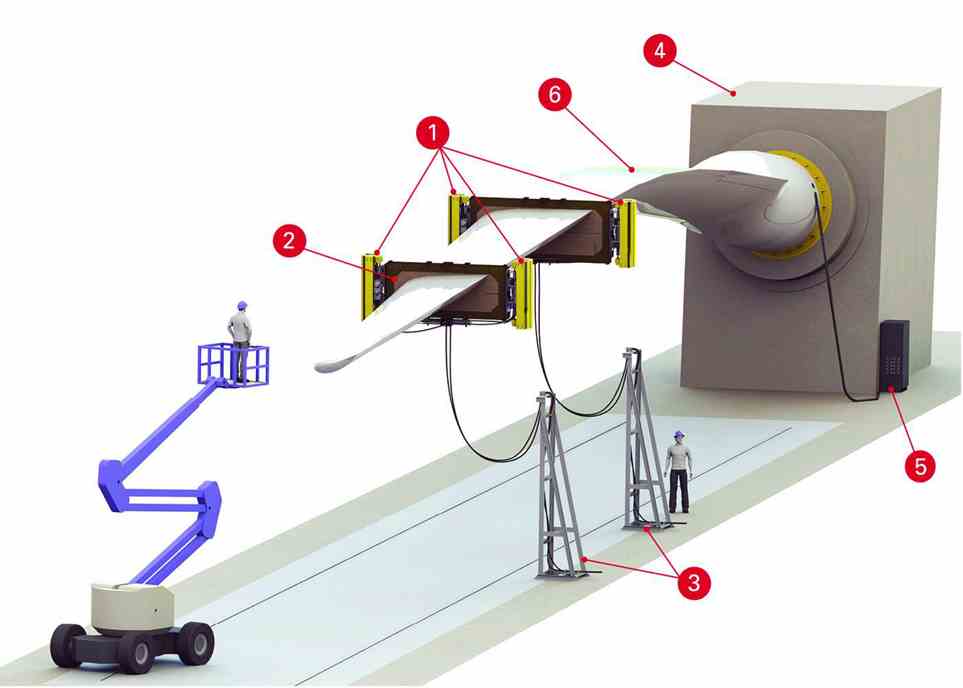

図解
- 慣性共振励起（IREX）システム
- 負荷用治具
- 油圧ホーススタンド
- 油圧サービスマニホールド
- 反力ブロック
|
IREX 標準仕様 |
|
|
荷重容量 |
50 kN |
|
移動質量の範囲 |
160-1010 kg |
|
移動質量の増分 |
50 kg |
|
静止質量(代表値) |
170-230 kg |
|
総質量(代表値) |
330-390 kg |
|
寸法 |
1.42x0.53x0.48 m |
|
ストローク |
0.15 m |
|
速度 |
1.37 m/sec |
|
サーボバルブ |
120 lpm |
|
ホースサイズ |
-16P、-16R、-8D JIC |
|
|
|
|
特別オプション |
|
|
傾斜角の範囲 |
+/- 10 deg |
|
傾斜角の増分 |
2 deg |
|
必要な蓄積量 |
2 L (通常) |
投資を最大限に活用する
当社の専門家がいつでもお客様の設定および運用をお手伝いします。
