Landmark® 서보 유압식 테스트 시스템
복잡한 열역학적 피로 연구에서 표준 장력 및 압축 테스트에 이르기까지 MTS Landmark 시스템은 정확하고 반복 가능한 결과를 제공합니다. 액추에이터 로드 수명을 기존 크롬 도금 로드 대비 10배 더 향상하는 SureCoat® 기술로 제조된 강력한 이 시스템은 수년간 안정적인 성능을 발휘합니다.
응용 분야
-
동적 순환
- 균열 전파
- 크랙 팁 개방 변위(CTOD)
- 동적 특성화
- 동적 기계 분석(DMA)
- 피로 균열 성장
- 고주기 피로(HCF)
- 높은 온도
- Jlc-CTOD
- Klc
- 저주기 피로(LCF)
- 정적 테스트
테스트 시편
-
복합재
- 탄소 섬유
- 세라믹 매트릭스
- 복합재
- 금속 매트릭스
- 폴리머 매트릭스
-
폴리머
- 엘라스토머 소재
- 엘라스토머
- 플라스틱
- 폴리머
- 고무
- 세라믹
- 금속
- 의료 기기 구성요소
- 알루미늄
테스트 표준
- ASTM D3039
- ASTM D2344
- ASTM D790
- ASTM D3518
- ASTM D5023
- ASTM D5024
- ASTM D5026
- ASTM D5418
- ASTM D5992
- ASTM D6272
- ASTM D7028
- ASTM E21
- ASTM E290
- ASTM E517
- ASTM E646
- ASTM E8-E8M
- ASTM E9
- ISO 10113
- ISO 10275
- ISO 14125
- ISO 6892-1
- ISO 6892-2
- ISO 7438
- ISO 14129
- ISO 527-4
- ISO 527-5
- ISO 6721-4
- ISO 6721-12
- EN 2561
- EN 2562
- EN 2597
- EN 2746
- EN 6031
주요 제품 특징
업계 표준
서보 유압식 테스트 기술 부분의 입증된 리더입니다.
정확하고 반복적인 결과
우수한 프레임 강성과 정렬로 정확한 결과를 도출합니다.
타의 추종을 불허하는 전문성
응용 분야 전문 지식과 서비스 및 지원을 제공합니다.
다목적
저하중에서 고하중 응용 분야를 위한 다양한 테스트를 수행할 수 있습니다.
모델 비교
모델 370.02
- 최대 정격 하중 용량: 25kN(5.5kip)
- 테이블 탑
- 플라스틱에서 알루미늄에 이르기까지 강도가 더 낮은 재료 테스트
- 소형 구성요소의 내구성 테스트에 적합
- 표준 또는 확장 높이로 제공
모델 370.10
- 최대 정격 하중 용량: 100kN(22kip)
- Floor-standing
- 표준 또는 확장 높이로 제공
모델 370.25
- 최대 정격 하중 용량: 250kN(55kip)
- Floor-standing
- 표준 또는 확장 높이로 제공
모델 370.50
- 최대 정격 하중 용량: 500kN(110kip)
- Floor-standing
- 표준 또는 확장 높이로 제공
전체 제품 정보
플로어 스탠딩 하중 프레임 사양
|
하중 프레임 |
다이어그램 |
|
|
|
모델 |
|
|
|
|
사양¹ |
세부 정보 |
단위 |
370.10 |
|
370.25 |
|
370.50 |
|
|
|
|
|
액추에이터 |
액추에이터 |
액추에이터 |
액추에이터 |
액추에이터 |
액추에이터 |
|
|
|
|
베이스에 |
크로스헤드에 |
베이스에 |
크로스헤드에 |
베이스에 |
크로스헤드에 |
|
|
|
|
통합 |
통합 |
통합 |
통합 |
통합 |
통합 |
|
하중 용량 |
|
kN |
100 |
100 |
250 |
250 |
500 |
500 |
|
(정격 동적 하중) |
|
(kip) |
(22) |
(22) |
(55) |
(55) |
(110) |
(110) |
|
사용 가능한 액추에이터 등급₁(공칭) |
kN |
15, 25, 50, 100 |
15, 25, 50, 100 |
100, 250 |
100, 250 |
250, 500 |
250, 500 |
|
|
|
|
(kip) |
(3.3, 5.5, 11, 22) |
(3.3, 5.5, 11, 22) |
(22, 55) |
(22, 55) |
(55, 110) |
(55, 110) |
|
액추에이터 동적 스트로크₁ |
|
mm |
100, 150, 250 |
100, 150, 250 |
150, 250 |
150, 250 |
150 |
150 |
|
|
|
(in) |
(4, 6, 10) |
(4, 6, 10) |
(6, 10) |
(6, 10) |
(6) |
(6) |
|
최소 수직 테스트 공간 - |
A |
mm |
140 |
70 |
231 |
159 |
427 |
345 |
|
표준 높이₂ |
|
(in) |
(5.5) |
(2.8) |
(9.1) |
(6.3) |
(16.8) |
(13.6) |
|
최대 수직 테스트 공간 - |
A |
mm |
1283 |
1213 |
1621 |
1549 |
2085 |
2002 |
|
표준 높이₃ |
|
(in) |
(50.5) |
(47.8) |
(63.8) |
(61.0) |
(82.1) |
(78.8) |
|
최소 수직 테스트 공간 - |
A |
mm |
363 |
292 |
485 |
413 |
해당 없음 |
해당 없음 |
|
확장 높이₂ |
|
(in) |
(14.3) |
(11.5) |
(19.1) |
(16.3) |
해당 없음 |
해당 없음 |
|
최대 수직 테스트 공간 - |
A |
mm |
1753 |
1683 |
2129 |
2058 |
해당 없음 |
해당 없음 |
|
확장 높이₃ |
|
(in) |
(69.0) |
(66.3) |
(83.8) |
(81.0) |
해당 없음 |
해당 없음 |
|
작업 높이₄ |
B |
mm |
922₈, ₁₅ |
922₁₅ |
922₈, ₁₅ |
922₁₅ |
922₁₅ |
922₁₅ |
|
|
|
(in) |
(36.3) |
(36.3) |
(36.3) |
(36.3) |
(36.3) |
(36.3) |
|
컬럼 간격 |
C |
mm |
533 |
533 |
635 |
635 |
762 |
762 |
|
(테스트 공간 너비) |
|
(in) |
(21.0) |
(21.0) |
(25.0) |
(25.0) |
(30.0) |
(30.0) |
|
컬럼 직경 |
D |
mm |
76,2 |
76,2 |
76,2 |
76,2 |
101,6 |
101,6 |
|
|
|
(in) |
(3.00) |
(3.00) |
(3.00) |
(3.00) |
(4.00) |
(4.00) |
|
베이스 너비 |
E |
mm |
1018 |
1018 |
1112 |
1112 |
1351 |
1351 |
|
|
|
(in) |
(40.1) |
(40.1) |
(43.8) |
(43.8) |
(53.2) |
(53.2) |
|
베이스 깊이 |
F |
mm |
698 |
698 |
737 |
737 |
896 |
896 |
|
|
|
(in) |
(27.5) |
(27.5) |
(29.0) |
(29.0) |
(35.3) |
(35.3) |
|
대각선 간격 - |
G |
mm |
2580₈, ₁₁, ₁₅ |
2649₁₁, ₁₅ |
3084₈, ₁₁, ₁₅ |
3155₁₁, ₁₅ |
3629₁₁, ₁₅ |
3699₁₁, ₁₅ |
|
표준 높이₅ |
|
(in) |
(101.6) |
(104.3) |
(121.4) |
(124.2) |
(142.9) |
(145.6) |
|
대각선 간격 - |
G |
mm |
3084₈, ₁₁, ₁₅ |
3153₁₁, ₁₅ |
3589₈, ₁₁, ₁₅ |
3660₁₁, ₁₅ |
해당 없음 |
해당 없음 |
|
확장 높이₅ |
|
(in) |
(121.4) |
(124.1) |
(141.3) |
(144.1) |
해당 없음 |
해당 없음 |
|
전체 높이 - |
H |
mm |
2588₈, ₁₂, ₁₅ |
3028₉, ₁₅ |
3095₈, ₁₄, ₁₅ |
3490₁₀, ₁₅ |
3688 |
3961 |
|
표준 높이₆ |
|
(in) |
(101.9) |
(119.2) |
(121.8) |
(137.4) |
(145.2) |
(155.9) |
|
전체 높이 - |
H |
N/m |
3058₈, ₁₃, ₁₅ |
3498₉, ₁₅ |
3603₈, ₁₄, ₁₅ |
3998₁₀, ₁₅ |
해당 없음 |
해당 없음 |
|
확장 높이₆ |
|
(in) |
(120.4) |
(137.7) |
(141.8) |
(157.4) |
해당 없음 |
해당 없음 |
|
강성₇ |
|
N/m |
467 x 10⁶ |
467 x 10⁶ |
473 x 10⁶ |
473 x 10⁶ |
777 x 10⁶ |
777 x 10⁶ |
|
|
|
(lbf/in) |
(2.66 x 10⁶) |
(2.66 x 10⁶) |
(2.7 x 10⁶) |
(2.7 x 10⁶) |
(4.44 x 10⁶) |
(4.44 x 10⁶) |
|
무게 |
|
kg |
635 |
820 |
875 |
1095 |
1570 |
1760 |
|
|
|
(lb) |
(1400) |
(1800) |
(1925) |
(2410) |
(3455) |
(3875) |
|
|
|
|
|
|
|
|
|
|
|
1. 이 차트에 나열된 모든 하중 프레임 사양은 굵은 텍스트로 표시된 액추에이터 등급 및 동적 스트로크 값을 기반으로 합니다. |
|
|
||||||
|
2.최소 수직 테스트 공간: 동적 스트로크가 시작될 때 완전히 인입되어 있고 크로스헤드가 내려가 있고 정렬 고정 장치가 없는 경우 하중 트랜스듀서와 피스톤 로드면 사이의 폭입니다. |
||||||||
|
3.최대 수직 테스트 공간: 동적 스트로크가 시작될 때 완전히 인입되어 있고 크로스헤드가 올라가 있고 정렬 고정 장치가 없는 경우 하중 트랜스듀서와 피스톤 로드면 사이의 폭입니다. |
||||||||
|
4.작업 높이: 표준 FabCell 절연을 포함하여 작업 표면의 바닥에서 상단까지의 높이입니다. |
|
|
|
|
|
|||
|
5.대각선 간격: FabCell을 사용한 발 끝까지의 컬럼 높이(먼 쪽). 타이바 또는 인클로저는 포함되지 않습니다. |
|
|
|
|||||
|
6.전체 높이: 크로스헤드가 완전히 올라간 상태에서 표준 FabCell 절연을 포함하여 바닥에서 크로스헤드의 가장 높은 지점까지의 거리입니다(가장 일반적인 스트로크 길이). |
|
|||||||
|
7. 유압 웨지 그립과 원통형 도그본 시편을 사용하여 일반적인 테스트 높이에서 측정했습니다. |
|
|
|
|
||||
|
모델당 일반적인 테스트 높이: 모델 370.10 = 750mm(29.5in), 모델 370.25 = 900mm(35.5in), 모델 370.50 = 1250mm(49.2in) |
|
|
||||||
|
8. 베이스에 통합된 250mm(10in) 스트로크 액추에이터의 경우 치수 B, G 및 H에 178mm(7in)를 추가합니다. |
|
|
|
|
||||
|
9. 크로스헤드에 통합된 250mm(10in) 스트로크 액추에이터의 경우 치수 H에 229mm(9in)를 추가합니다. |
|
|
|
|
||||
|
10. 크로스헤드에 통합된 250mm(10in) 스트로크 액추에이터의 경우 치수 H에 203mm(8in)를 추가합니다. |
|
|
|
|
||||
|
11. 타이바 옵션이 있는 프레임의 경우 치수 G에 51mm(2in)를 추가합니다. |
|
|
|
|
|
|||
|
12. 표준 컬럼, 타이바 옵션 및 액추에이터가 베이스에 통합된 370.10 프레임의 경우는 치수 H에 14mm(.53in)를 추가합니다. |
|
|
||||||
|
13. 베이스에 확장 컬럼, 타이바 옵션 및 액추에이터가 통합된 370.10 프레임의 경우는 치수 H에 51mm(2in)를 추가합니다. |
|
|
||||||
|
14. 표준 또는 확장 컬럼, 타이바 옵션 및 액추에이터가 베이스에 통합된 370.25 프레임의 경우는 치수 H에 14mm(.53in)를 추가합니다. |
|
|||||||
|
15. 공압/엘라스토머 진동 차단 마운트 옵션이 있는 하중 프레임의 경우는 치수 B, G 및 H에 62mm(2.44in)를 추가합니다. |
|
|
||||||
|
하중 프레임 |
다이어그램 |
|
모델 |
|
사양1 |
세부 정보 |
단위 |
370.10 200Hz 엘라스토머 |
|
하중 용량 |
|
kN |
100 |
|
(정격 동적 하중) |
|
(kip) |
(22) |
|
사용 가능한 액추에이터 등급₁(공칭) |
kN |
15, 25 |
|
|
|
|
(kip) |
(3.3, 5.5) |
|
액추에이터 동적 스트로크₁ |
|
mm |
100 |
|
|
|
(in) |
(4) |
|
최소 수직 테스트 공간 - |
A |
mm |
0 |
|
표준 높이₂ |
|
(in) |
0 |
|
최대 수직 테스트 공간 - |
A |
mm |
788 |
|
표준 높이₃ |
|
(in) |
(31.0) |
|
작업 높이₄ |
B |
mm |
922 |
|
|
|
(in) |
(36.3) |
|
컬럼 간격 |
C |
mm |
533 |
|
(테스트 공간 너비) |
|
(in) |
(21.0) |
|
컬럼 직경 |
D |
mm |
76,2 |
|
|
|
(in) |
(3.00) |
|
베이스 너비 |
E |
mm |
1018 |
|
|
|
(in) |
(40.1) |
|
베이스 깊이 |
F |
mm |
698 |
|
|
|
(in) |
(27.5) |
|
대각선 간격₅ |
G |
mm |
2079₈ |
|
|
|
(in) |
(81.8) |
|
전체 높이₆ |
H |
mm |
2065₉ |
|
|
|
(in) |
(81.3) |
|
강성₇ |
|
N/m |
467 x 10⁶ |
|
|
|
(lb/in) |
(2.66 x 10⁶) |
|
무게 |
|
kg |
635 |
|
|
|
(lb) |
(1400) |
|
|
|
|
|
|
1. 이 차트에 나열된 모든 하중 프레임 사양은 굵은 텍스트로 표시된 액추에이터 등급 및 동적 스트로크 값을 기반으로 합니다. |
|||
|
2.최소 수직 테스트 공간: 동적 스트로크가 시작될 때 완전히 인입되어 있고 크로스헤드가 내려가 있고 정렬 고정 장치가 없는 경우 하중 트랜스듀서와 피스톤 로드면 사이의 폭입니다. |
|||
|
3.최대 수직 테스트 공간: 동적 스트로크가 시작될 때 완전히 인입되어 있고 크로스헤드가 올라가 있고 정렬 고정 장치가 없는 경우 하중 트랜스듀서와 피스톤 로드면 사이의 폭입니다. |
|||
|
4.작업 높이: 표준 FabCell 절연을 포함하여 작업 표면의 바닥에서 상단까지의 높이입니다. |
|||
|
5.대각선 간격: FabCell을 사용한 발 끝까지의 컬럼 높이(먼 쪽). 타이바 또는 인클로저는 포함되지 않습니다. |
|||
|
6.전체 높이: 크로스헤드가 완전히 올라간 상태에서 표준 FabCell 절연을 포함하여 바닥에서 크로스헤드의 가장 높은 지점까지의 거리입니다(가장 일반적인 스트로크 길이). |
|||
|
7. 750mm(29.5in)의 크로스헤드 높이에서 측정되었습니다. |
|
||
|
8. 타이바 옵션이 있는 프레임의 경우는 치수 G에 51mm(2in)를 추가합니다. |
|||
|
9. 타이바 옵션이 있는 370.10 200Hz 엘라스토머 프레임의 경우 치수에 H에 28mm(1.1in)를 추가합니다. |
|||
|
테이블탑 하중 프레임 사양 |
|
모델 370.02 테이블탑 하중 프레임은 액추에이터가 하중 프레임 크로스헤드에 내장된 형태로 |
|
구성된 표준 또는 확장 높이로 제공됩니다. |
|
하중 프레임 |
다이어그램 |
|
모델 |
|
|
사양₁ |
세부 정보 |
단위 |
370.02 |
370.02 100Hz 엘라스토머 |
|
하중 용량 |
|
kN |
25 |
25 |
|
(정격 동적 하중) |
|
(kip) |
(5.5) |
(5.5) |
|
사용 가능한 액추에이터 등급₁(공칭) |
|
kN |
15, 25 |
15, 25 |
|
|
|
(kip) |
(3.3, 5.5) |
(3.3, 5.5) |
|
액추에이터 동적 스트로크₁ |
|
mm |
100, 150 |
100, 150 |
|
|
|
(in) |
(4, 6) |
(4, 6) |
|
최소 수직 테스트 공간 - |
A |
mm |
144 |
144 |
|
표준 높이₂ |
|
(in) |
(5.7) |
(5.7) |
|
최대 수직 테스트 공간 - |
A |
mm |
827 |
827 |
|
표준 높이₃ |
|
(in) |
(32.6) |
(32.6) |
|
최소 수직 테스트 공간 - |
A |
mm |
398 |
398 |
|
확장 높이₂ |
|
(in) |
(15.7) |
(15.7) |
|
최대 수직 테스트 공간 - |
A |
mm |
1335 |
1335 |
|
확장 높이₃ |
|
(in) |
(52.6) |
(52.6) |
|
작업 높이₄ |
B |
mm |
230₈ |
230₈ |
|
|
|
(in) |
(9.1) |
(9.1) |
|
컬럼 간격 |
C |
mm |
460 |
460 |
|
|
|
(in) |
(18.1) |
(18.1) |
|
컬럼 직경 |
D |
mm |
76.2 |
76.2 |
|
(테스트 공간 너비) |
|
(in) |
(3.00) |
(3.00) |
|
베이스 너비 |
E |
mm |
622 |
622 |
|
|
|
(in) |
(24.5) |
(24.5) |
|
베이스 깊이 |
F |
mm |
577 |
577 |
|
|
|
(in) |
(22.7) |
(22.7) |
|
대각선 간격 - |
G |
mm |
1750₈ |
1750₈ |
|
표준 높이₅ |
|
(in) |
(68.9) |
(68.9) |
|
대각선 간격 - |
G |
mm |
2250₈ |
2250₈ |
|
확장 높이₅ |
|
(in) |
(88.6) |
(88.6) |
|
전체 높이 - |
H |
mm |
1989₈ |
1989₈ |
|
표준 높이₆ |
|
(in) |
(78.3) |
(78.3) |
|
전체 높이 - |
H |
mm |
2624₈ |
2624₈ |
|
확장 높이₆ |
|
(in) |
(103.3) |
(103.3) |
|
강성₇ |
|
N/m |
345 x 10⁶ |
345 x 10⁶ |
|
|
|
(lb/in) |
(1.95 x 10⁶) |
(1.95 x 10⁶) |
|
무게 |
|
kg |
248 |
286 |
|
|
|
(lb) |
(547) |
(630) |
|
|
|
|
|
|
|
1. 이 차트에 나열된 모든 하중 프레임 사양은 굵은 텍스트로 표시된 액추에이터 등급 및 동적 스트로크 값을 기반으로 합니다. |
||||
|
2.최소 수직 테스트 공간: 동적 스트로크가 시작될 때 완전히 인입되어 있고 크로스헤드가 내려가 있고 정렬 고정 장치가 없는 경우 하중 트랜스듀서와 피스톤 로드면 사이의 폭입니다. |
||||
|
3.최대 수직 테스트 공간: 동적 스트로크가 시작될 때 완전히 인입되어 있고 크로스헤드가 올라가 있고 정렬 고정 장치가 없는 경우 하중 트랜스듀서와 피스톤 로드면 사이의 폭입니다. |
||||
|
4.작업 높이: 표준 FabCell 절연을 포함하여 작업 표면의 바닥에서 상단까지의 높이입니다. |
|
|||
|
5.대각선 간격: 크로스헤드가 내려간 상태에서 FabCell을 포함한 발끝까지의 호스 높이입니다. |
|
|||
|
6. 전체 높이: 크로스헤드가 완전히 올라간 상태에서 표준 FabCell 절연을 포함하여 바닥에서 호스의 상단 또는 액추에이터의 가장 높은 지점까지의 거리입니다. |
||||
|
7. 600mm(23.6in)의 크로스헤드 높이에서 측정되었습니다. |
|
|
||
|
8. 공압/엘라스토머 진동 차단 마운트가 있는 하중 프레임의 경우는 치수 B, G 및 H에 37mm(1.44in)를 추가합니다. |
||||

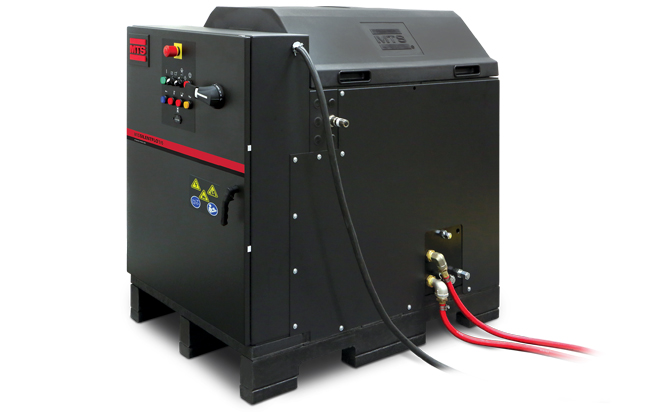

Our Smallest, Quietest HPU
