Options d'extensomètres sans contact
1D – Extensomètre Laser ou Optique
2D – Extensomètre Vidéo avec une seule caméra
3D – Solution d'Extensomètre Vidéo avec deux systèmes d'objectifs de caméra
Étant donné les options qui peuvent accueillir tout, de la déformation axiale en 1D à celles qui peuvent gérer la corrélation d'image numérique en 3D, comment décider quel dispositif de mesure de déformation sans contact est le meilleur pour votre budget et votre application ?
Considérations lors du choix d'un extensomètre sans contact
Matériau de l'échantillon
Le type de matériau influence le degré de précision requis, et donc le type de lentille nécessaire. Les matériaux subissant une déformation inférieure à 10 %, comme certains métaux ou composites, nécessitent une lentille plus précise pour capturer le mouvement, contrairement aux matériaux subissant une déformation supérieure à 10 %, comme les élastomères ou plastiques.
Quantité et variété des échantillons
Lorsque vous testez de nombreux échantillons, un extensomètre sans contact augmente l'efficacité des tests car vous n'avez pas à détacher et rattacher l'extensomètre à chaque échantillon, ce qui vous permet de réaliser davantage de tests en moins de temps. Même si vous mesurez uniquement la déformation axiale, une option sans contact comme l'Extensomètre Optique AOX vous fera gagner du temps. Il est toujours en fonctionnement et toujours en train de mesurer, donc il n'a pas besoin d'être démarré et arrêté pour chaque échantillon.
La plupart des extensomètres à clip peuvent accepter une seule longueur de jauge, mais une solution sans contact vous permettra de choisir différentes longueurs de jauge, vous offrant la possibilité d'utiliser un seul dispositif de mesure pour plusieurs types d'échantillons.
Géométrie et variabilité des échantillons
Les formes non standards des échantillons peuvent se déformer et se casser de manière unique, de sorte que la corrélation d'image numérique (DIC) vous fournira les données les plus précises lors de la mesure d'échantillons uniques ou non standards.
Les composites sont de bons candidats pour la mesure de déformation sans contact car ils ne se déforment pas de manière uniforme sur l'échantillon ou d'un échantillon à l'autre. Les extensomètres sans contact fourniront des données plus précises et certains modèles permettront également de mesurer la croissance des fissures. Passer à un extensomètre sans contact pourrait également vous faire gagner du temps dans la configuration des tests, car marquer un échantillon prend beaucoup moins de temps que de coller des jauges de déformation.
Exigences du champ de vision
De combien d'espace votre extensomètre a-t-il besoin pour capturer ? Le champ de vision de l'extensomètre doit être suffisamment large pour couvrir la longueur de jauge de l'échantillon et l'expansion prévue de l'échantillon.
Températures non ambiantes
Il y a des considérations particulières pour les tests dans des conditions non ambiantes. Par exemple, lors de l'utilisation d'un extensomètre sans contact avec une chambre climatique, il est essentiel que la distance de travail soit suffisamment grande pour que la caméra puisse être positionnée devant la fenêtre de la chambre lorsque la porte de la chambre est fermée. Il existe également des bonnes pratiques pour l'éclairage et le marquage des échantillons, entre autres. Veuillez nous contacter pour plus de détails sur l'utilisation des extensomètres sans contact lors de tests à des températures non ambiantes.
Attentes de croissance future
Peut-être que les types d'échantillons que vous testez aujourd'hui nécessitent une solution de mesure de déformation moins robuste, mais quels sont vos projets pour les tests futurs ? Allez-vous tester des échantillons plus inhabituels ou un volume plus élevé d'échantillons ? Quand aurez-vous besoin de capacités supplémentaires ?
Solutions de mesure de déformation sans contact

Laser 1D
Extensomètre Laser MTS LX
Applications : Mesure de déformation axiale (Tension / Compression)
Champ de vision : 127 mm ou 381 mm
Vitesse de données : 100 Hz
Marquage de l'échantillon : Ruban réfléchissant
Transfert de données : Connexion série pour MTS Criterion et Exceed ; connexion analogique pour autres systèmes de test

Optique 1D
Extensomètre Optique MTS Advantage (AOX)
Applications : Mesure de déformation axiale, Mesure de fatigue et de fracture (COD)
Champ de vision : Options de lentilles allant de 52 à 500 mm de FOV
Vitesse de données : 300-3000 Hz
Marquage de l'échantillon : Lignes dessinées à la main
Transfert de données : Connexion analogique

Vidéo 2D
Extensomètre Vidéo MTS Advantage (AVX)
Applications : Déformation axiale, transversale, multi-points / DIC 2D, mesure statique de la longueur de fissure
Champ de vision : Options de tête de mesure allant de 57x16 mm à 700x100 mm de FOV
Vitesse de données : 0,1 - 500 Hz
Marquage de l'échantillon : Motif de speckle estampillé
Transfert de données : Câble Ethernet ou signal analogique

Vidéo 3D

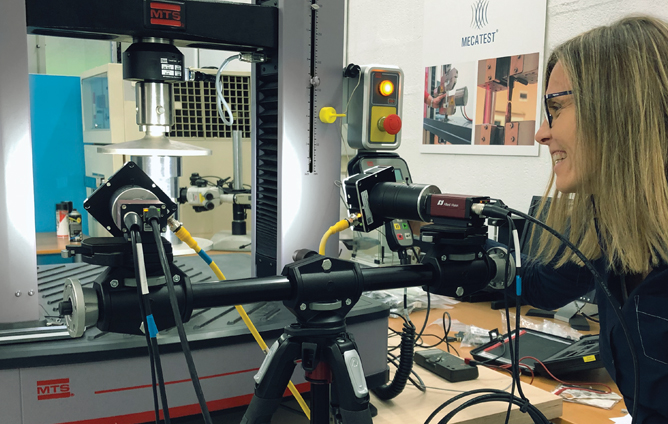

Technologie de caméra stéréoscopique 3D
Applications : DIC 3D plein champ, configurable pour la mesure quasi-statique, dynamique et de fatigue
Mesure des mouvements hors plan : Oui
Intégration des systèmes : MTS a développé des partenariats avec la plupart des principaux acteurs du marché de la mesure de déformation 3D et peut intégrer ces solutions dans votre système de test.
