Solutions d’essais de fatigue de pales d’éoliennes MTS
Appliquez une charge cyclique à un ou deux axes aux pales et sous-composants d’éoliennes à grande échelle à des fréquences de résonance pour répondre aux exigences de test de fatigue de la spécification technique 61400-23 de la Commission électrotechnique internationale (CEI). L’offre MTS comprend deux solutions complémentaires : le système d’excitation par résonance couplée au sol (GREX) rapide et puissant et le système d’excitation par résonance inertielle (IREX) flexible et efficace.
Applications
Spécimens d’essai
Caractéristiques principales du produit
Intégré / Synchronisé
Les commandes, l’acquisition de données et les logiciels d’application à la pointe de la technologie constituent un environnement de test et de simulation efficace et haute fidélité.
Polyvalence
Configurable pour les essais de fatigue des pales par volets, par bords et par résonance à deux axes
Efficacité
Comprend un contrôle automatisé des niveaux de fin de test et de la fréquence des tests
Durabilité / Fiabilité
Intègre des actionneurs d’essai MTS résistants à la fatigue, des pivots et du matériel de montage.
Présentation technique

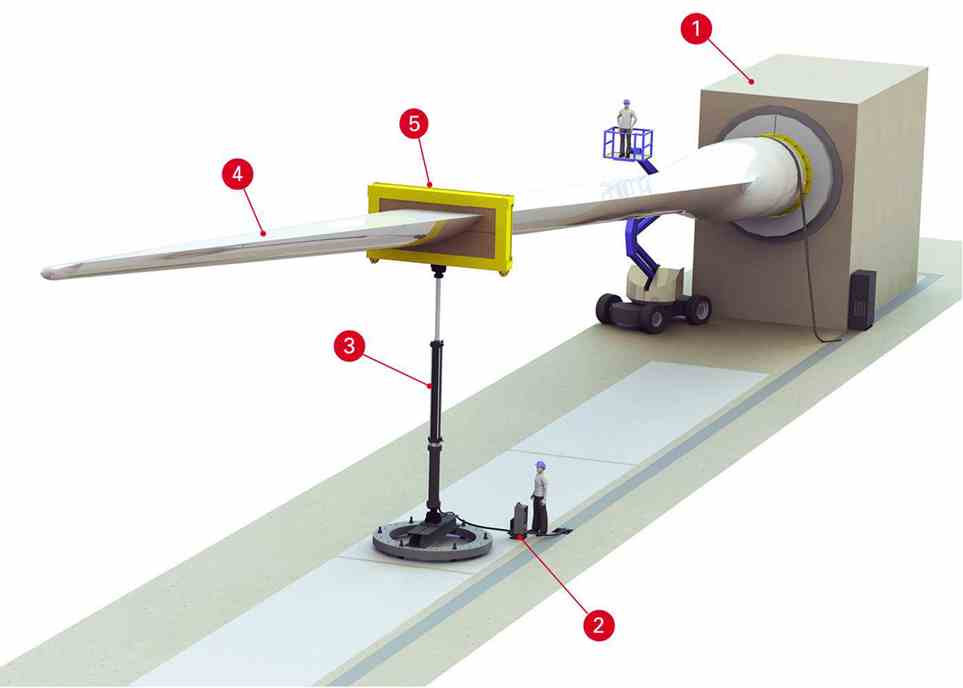

Schéma
- Bloc de réaction
- Distributeur hydraulique
- Système d’excitation par résonance terrestre (GREX)
- Échantillon de pale d’éolienne
- Fixation de chargement
|
Caractéristiques standards GREX 50 |
|
|
Capacité de force |
50 kN |
|
Longueur de l’actionneur |
5,67 m à mi-course |
|
Course |
1,75 m |
|
Vitesse |
2,5 m/sec (force @25kN) |
|
Servovalve |
450 l/min |
|
|
|
|
Options spéciales |
|
|
Tube d’extension |
Rallonge jusqu’à 3 m |
|
Système hydraulique |
260 lpm (minimum recommandé) |
|
Cumul requis |
75 L de pression / 37,75 L Retour (recommandé) |
|
Caractéristiques standards GREX 100 |
|
|
Capacité de force |
100 kN |
|
Longueur de l’actionneur |
5,67 m à mi-course |
|
Course |
1,75 m |
|
Vitesse |
2,5 m/sec (force @25kN) |
|
Servovalve |
940 lpm |
|
|
|
|
Options spéciales |
|
|
Tube d’extension |
Rallonge jusqu’à 3 m |
|
Système hydraulique |
520 lpm (minimum recommandé) |
|
Cumul requis |
150 L de pression / 75 L de retour (recommandé) |

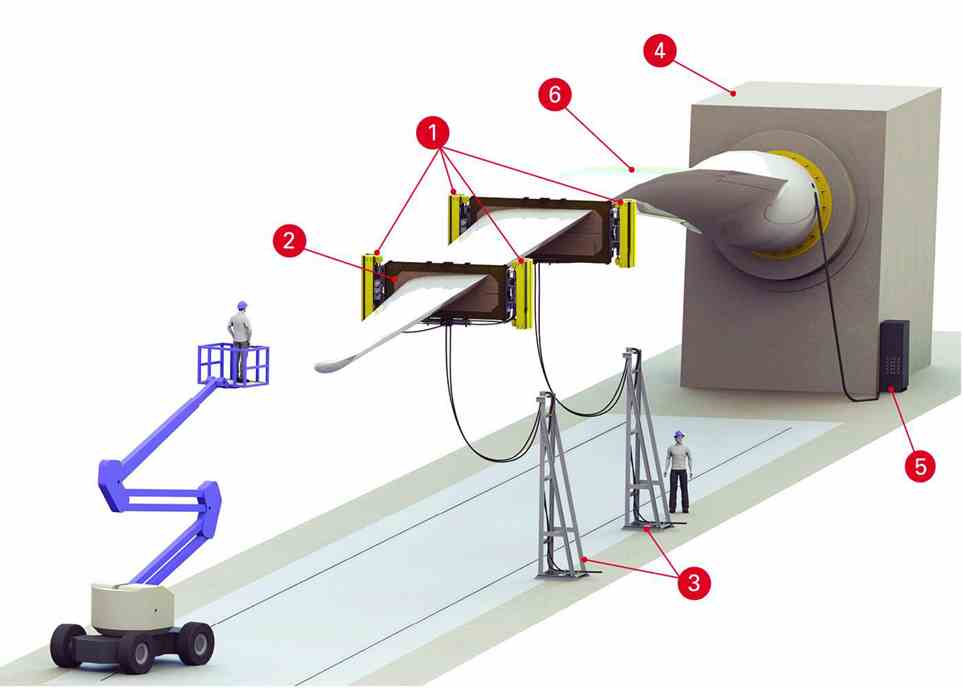

Schéma
- Système d’excitation par résonance inertielle (IREX)
- Fixation de chargement
- Supports pour tuyaux hydrauliques
- Distributeur hydraulique
- Bloc de réaction
|
Caractéristiques standards IREX |
|
|
Capacité de force |
50 kN |
|
Plage de masse mobile |
160-1 010 kg |
|
Incrément de masse mobile |
50 kg |
|
Masse stationnaire (type) |
170-230 kg |
|
Masse totale (type) |
330-390 kg |
|
Dimensions |
1,42x.53x.48m |
|
Course |
0,15 m |
|
Vitesse |
1,37 m/sec |
|
Servovalve |
120 lpm |
|
Tailles de tuyaux |
-16P, -16R, -8D JIC |
|
|
|
|
Options spéciales |
|
|
Plage d’angle d’inclinaison |
+/- 10 degrés |
|
Incrément de l’angle d’inclinaison |
2 degrés |
|
Cumul requis |
2 L (normal) |
