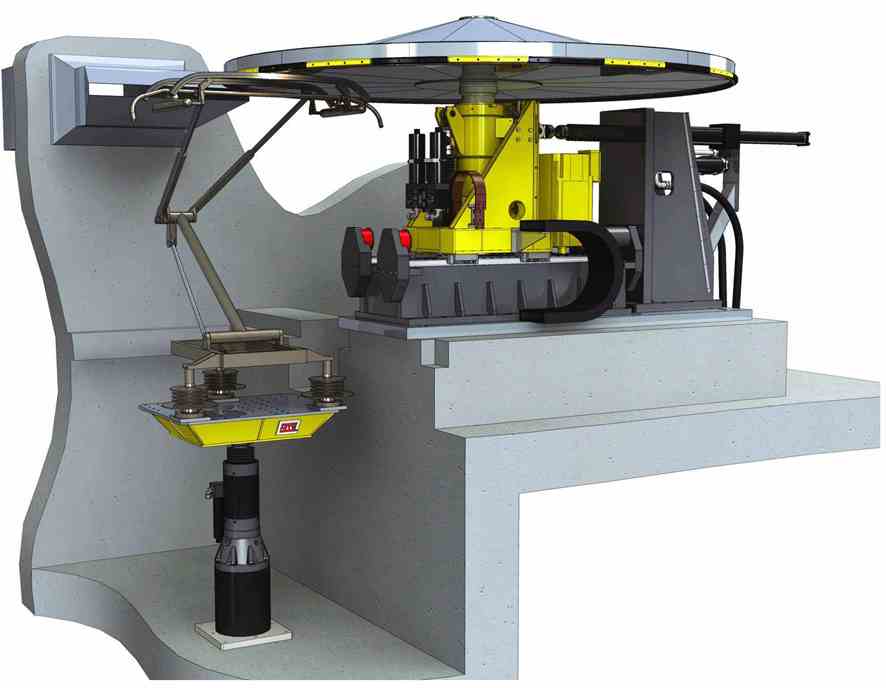

Système d’usure et de performance des pantographes
Appliquez une charge longitudinale, horizontale et verticale précise aux échantillons de pantographe ferroviaire pour reproduire l’environnement d’exploitation hautement complexe et dynamique du pantographe-caténaire (fil de chariot). Ce simulateur haute fidélité propose plusieurs modes de test, permettant aux fabricants d’étudier la dynamique opérationnelle complète des conceptions de pantographes dans un large éventail de scénarios du monde réel.
Applications
Spécimens d’essai
Caractéristiques principales du produit
Polyvalence
Diffusez des historiques en temps réel et effectuez des études paramétriques pour reproduire une grande variété de conditions de fonctionnement réelles
Rentabilité
L’essai en laboratoire ne nécessite qu’un assemblage de pantographe et un échantillon de fil de chariot. Aucun wagon ni voie ne sont nécessaires
Précis / Reproductible
Permet une mesure détaillée des petites différences de performances dans la réponse des articles de test
Tests accélérés
Permet des études de réponse dynamique de suspension de pantographe à l’aide de techniques mHIL avancées
Présentation technique
|
|
Disque vertical |
Zigzag |
Vitesse |
Table verticale |
|
Déplacement |
± 100 mm |
± 350 mm |
- |
± 75 mm |
|
Vitesse |
900 mm/s |
250 mm/s |
550 kg/h |
400 mm/s |
|
Accélération |
6 g |
2 g |
< 60 secondes |
6 g |
|
Fréquence |
10 Hz |
15 Hz |
- |
30 Hz |
