Supprimer la variabilité des machines d’essai de l’équation des essais des matériaux est essentiel au succès de chaque laboratoire d’essais. Nous savons à quel point il est important pour les ingénieurs d’essais d’avoir confiance dans leurs mesures de déplacement. Pour vous aider à minimiser la variabilité des machines, MTS recommande un étalonnage de déplacement annuel selon des normes traçables.
Le LVDT (capteur de déplacement linéaire variable) est depuis longtemps un dispositif d’étalonnage de déplacement privilégié pour les systèmes d’essais de matériaux. En général et pendant longtemps, l’industrie des essais a simplement eu tendance à accepter que les LVDT ne soient tout simplement pas aussi linéaires ou reproductibles que les autres capteurs de mesure présents dans le système d’essais. Les LVDT sont sujets à une plus grande non-linéarité sur différentes parties de leur course que les capteurs à jauge de déformation classiques. Autrement dit, démarrer le même essai selon différentes positions du vérin et de la traverse induira une légère variabilité dans le retour de déplacement brut. La majorité des LVDT disponibles dans le commerce ne satisfont pas systématiquement aux exigences de linéarité de MTS sur la plage de 2 à 100 %.
MTS utilise l’étalonnage de déplacement pour résoudre ce problème de non-linéarité et applique désormais la norme ASTM E2309.
Publiée pour la première fois en 2005, la norme ASTM E2309 vérifie les LVDT et autres dispositifs de mesure de déplacement utilisés sur les systèmes d’essais de matériaux. Les principales caractéristiques de la norme ASTM E2309 permettent d’obtenir des données qui insuffleront une plus grande confiance dans vos mesures de déplacement.

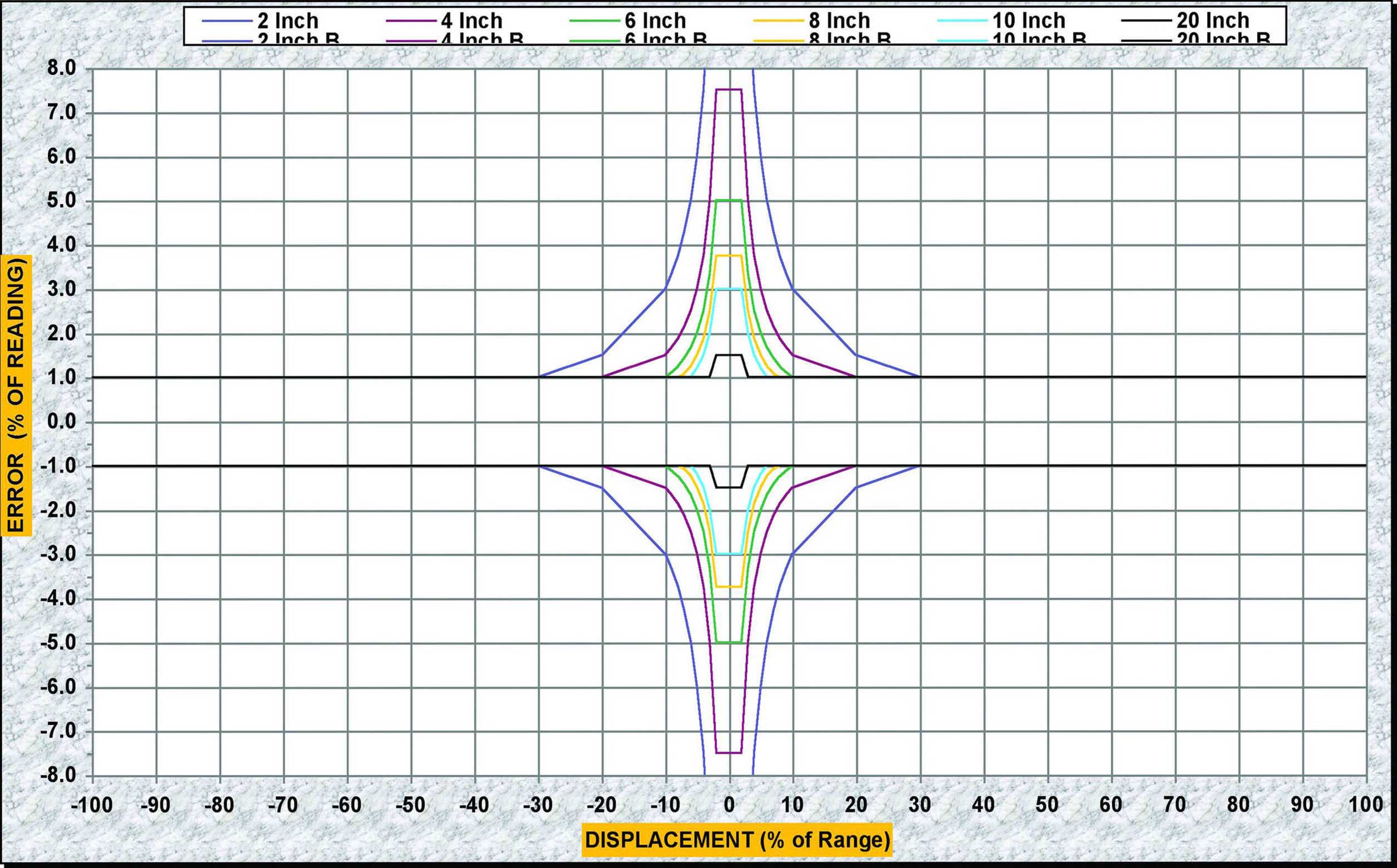

Comment la norme ASTM E2309 améliore-t-elle la précision ? Elle fournit une méthode de classification efficace des différentes parties de la plage physique, ainsi que la classification de la plage entière. La norme ASTM E2309 requiert deux séries de données, afin de saisir la variance au sein des séries et de valider la reproductibilité des mesures. Chaque classification comporte un critère d’erreur relative en pourcentage du déplacement, ainsi qu’une erreur fixe admissible pour les mesures proches de zéro. En outre, quatre niveaux de classification de précision définis dans la norme ASTM E2309 fournissent une référence cohérente pour les mesures de déplacement, ainsi que les moyens d’établir des exigences spécifiques en matière de classification de précision.
L’avantage du service d’étalonnage de MTS
Les ingénieurs du service après-vente de MTS effectuent un étalonnage de bout en bout. Cet étalonnage sur site au niveau du système concerne tous les composants du système (capteur, câbles, conditionneurs et contrôleurs). Lorsque tous les éléments sont évalués ensemble, il ne reste plus beaucoup d’incertitude. Contactez-nous pour en savoir plus sur les avantages que les solutions d’étalonnage de MTS peuvent apporter à vos essais.
