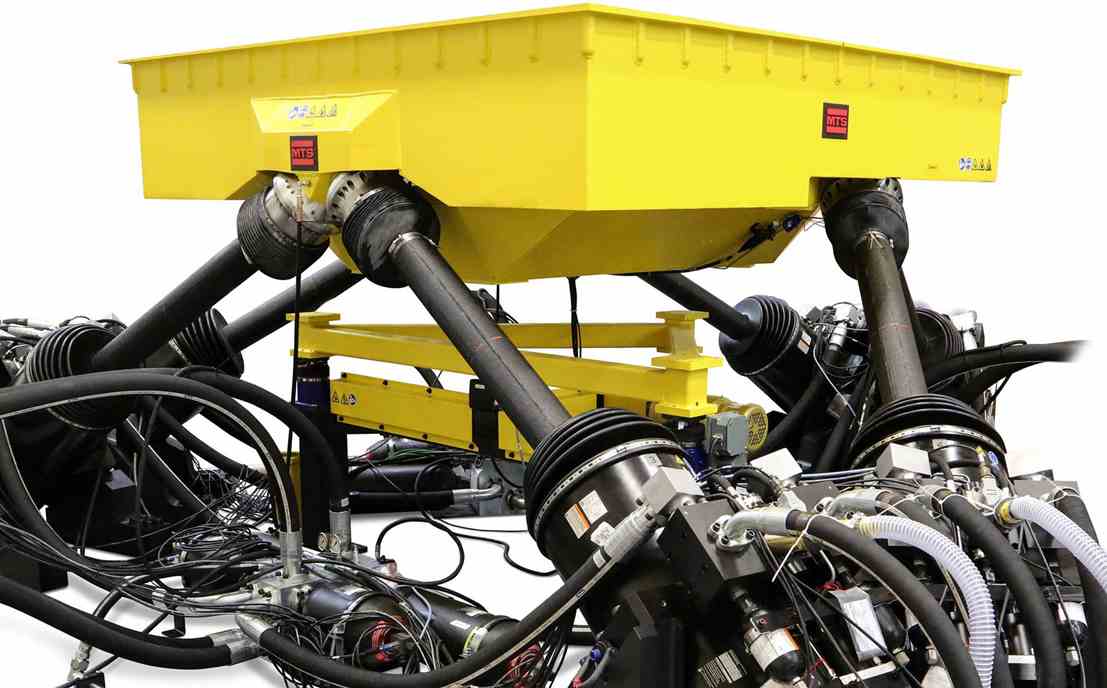

Systèmes de table de simulation multiaxe (MAST)
Appliquez une force et un mouvement à six degrés de liberté aux composants et aux sous-systèmes afin d’évaluer leur comportement en présence de divers phénomènes vibratoires réels. Disponibles dans un large éventail de capacités, les systèmes hexapodes MTS utilisent les commandes polyvalentes FlexTest® et le logiciel RPC® renommé pour répondre aux besoins en essais dans les secteurs de l’automobile, de l’aérospatiale et du génie civil.
Applications
- Durabilité
- Bruit et vibrations
- Transmission des vibrations
- Confort de conduite
- Évaluation modale
- Caractérisation
- Caractérisation thermique
- Certification sismique
Spécimens d’essai
- Sub-Systems
- Batteries et chariots de batterie
- Sièges
- Composants de la carrosserie
- Systèmes d’échappement
- Système de refroidissement
- Supports de moteur
- Tableaux de bord et électronique
- Réservoirs de carburant et de stockage
- Systèmes et équipement non structurels
Normes d’essais
- Essai de qualification sismique AC156
- Essai de batterie lithium-ion ISO 12405
- ISO 13849-1
- ISO 13090-1
- ISO 2631-1
Caractéristiques principales du produit
Résultats précis et reproductibles
Utilise des technologies avancées de contrôle du degré de liberté et de contrôle à trois variables
Norme industrielles
MTS possède plus de 30 ans d’expertise en essais multiaxiaux et gère la plus grande base installée au monde de tables de simulation multiaxiales
Polyvalence
Déploiement dans le monde entier pour répondre aux exigences en matière d’essais dans une multitude de secteurs
Dispositifs de sécurité de pointe
Intègre une technologie innovante de collecteur de distribution pour assurer un débit hydraulique sûr et prévisible vers le système d’essais
Comparaison des modèles

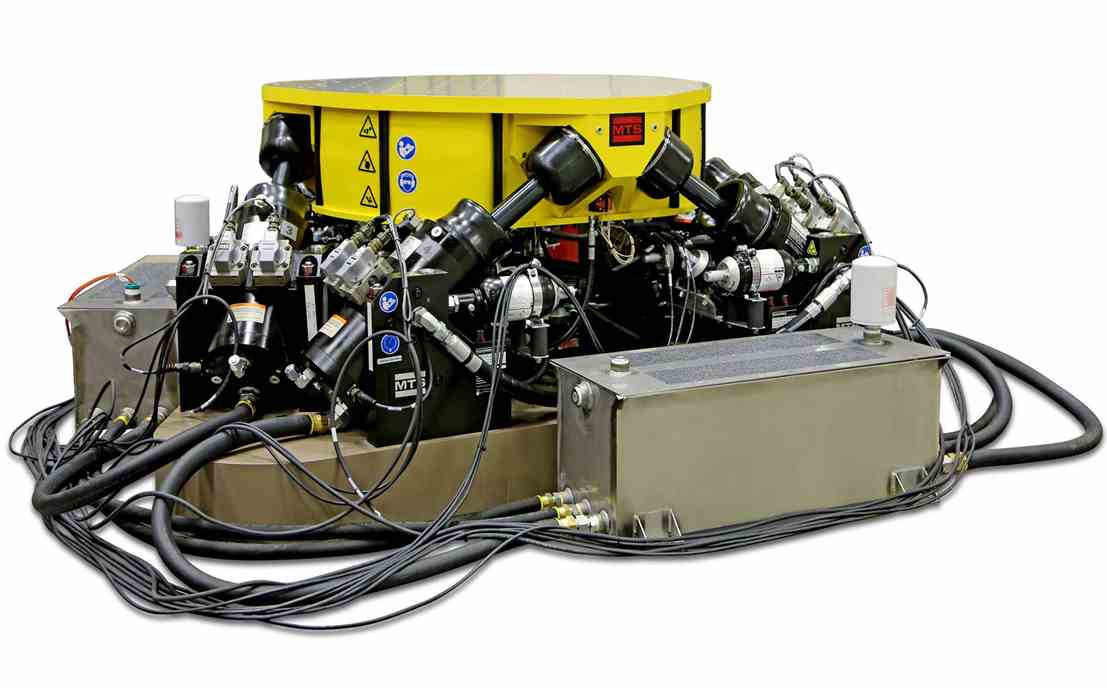

Modèle 353.10
- Table ronde de 1 mètre
- Charge utile jusqu’à 500 kg
- Bande passante de contrôle jusqu’à 500 Hz
- Applications de durabilité
- Applications NVH (bruit et vibrations)
- Intégration de l’enceinte climatique
- Intégration de la chambre anéchoïque

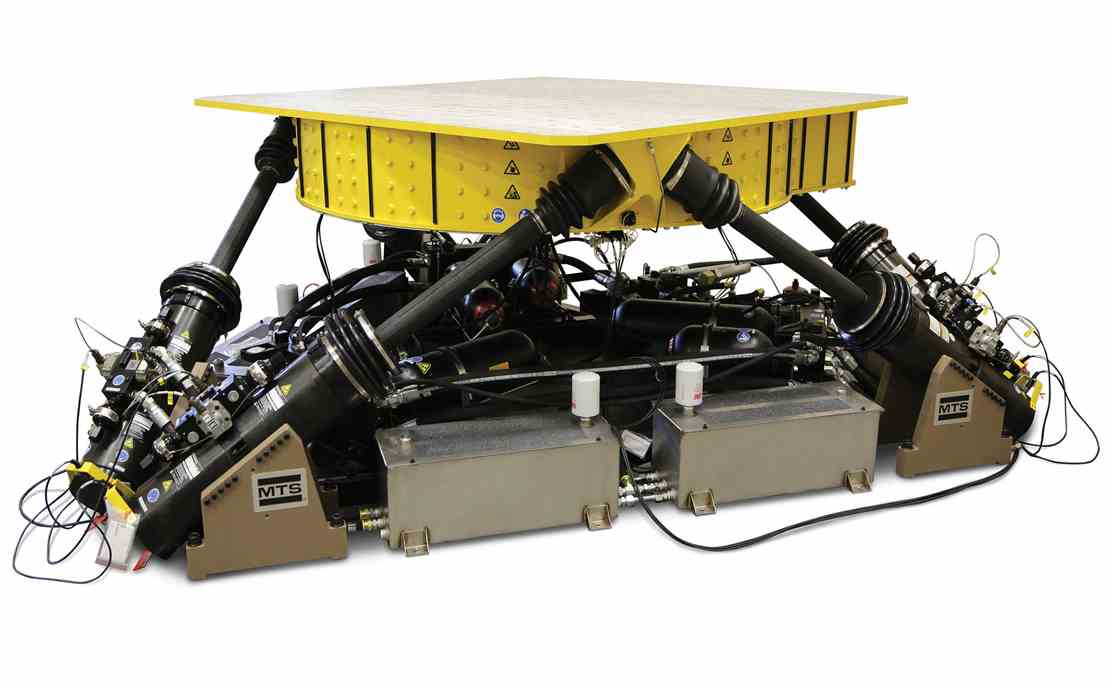

Modèle 353.20
-
Table ronde de 2 mètres ou carrée de 2,2 mètres
-
Charge utile jusqu’à 1 000 kg
-
Bande passante de contrôle jusqu’à 150 Hz
-
Applications de durabilité
-
Applications de confort de conduite
-
Intégration de l’enceinte climatique
-
Intégration de la chambre anéchoïque
Modèle 353.50
- Table carrée de 2,5 mètres
- Charge utile jusqu’à 3 000 kg
- Bande passantes de contrôle jusqu’à 100 Hz
- Applications de durabilité haute puissance
- Applications sismiques

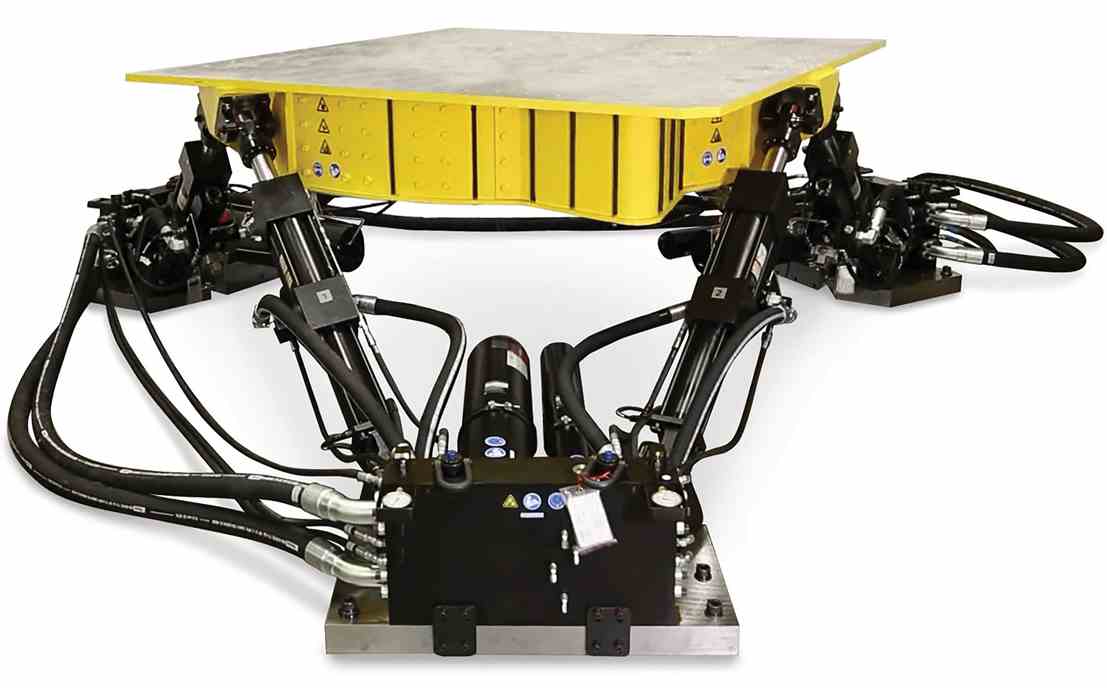

Modèle 354.20
-
Table ronde de 2 mètres ou carrée de 2,2 mètres
-
Charge utile jusqu’à 2 000 kg
-
Bande passantes de contrôle jusqu’à 100 Hz
-
Applications de durabilité haute puissance
-
Applications sismiques
Études de cas présentées
Présentation technique

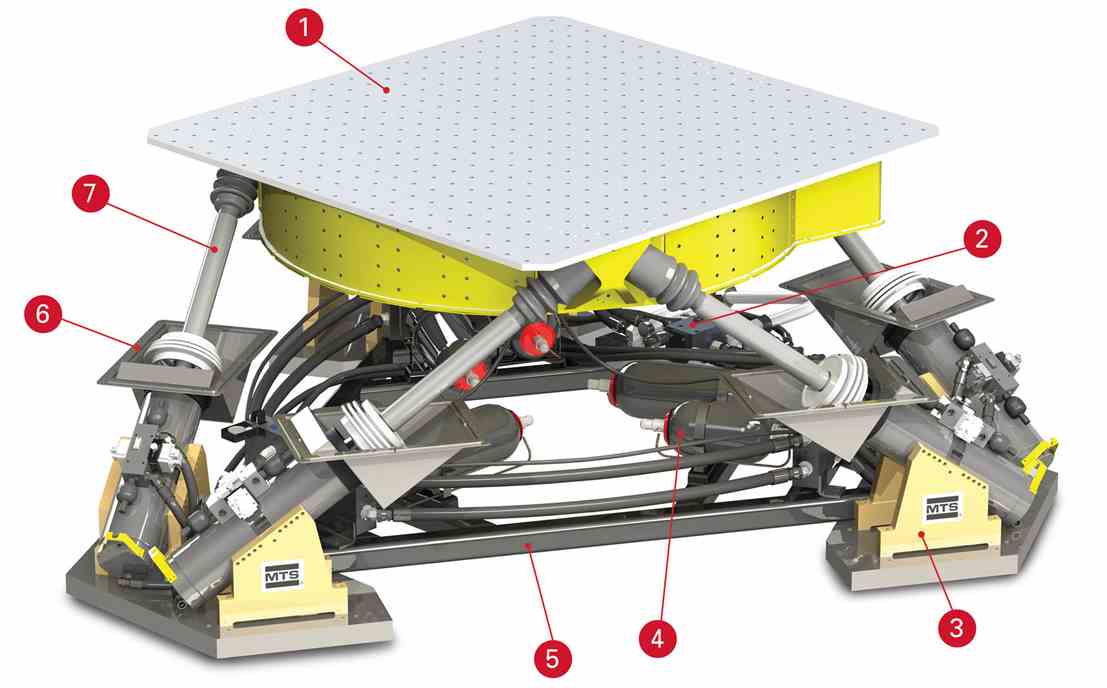

- Tableau
- Collecteur de commande hydraulique intégré avec isolation en option
- Ensemble actionneur fixe
- Accumulation à couplage fermé
- Cadre de montage
- Interface de plancher de chambre en option
- Ensemble de rotule et de jambe de force

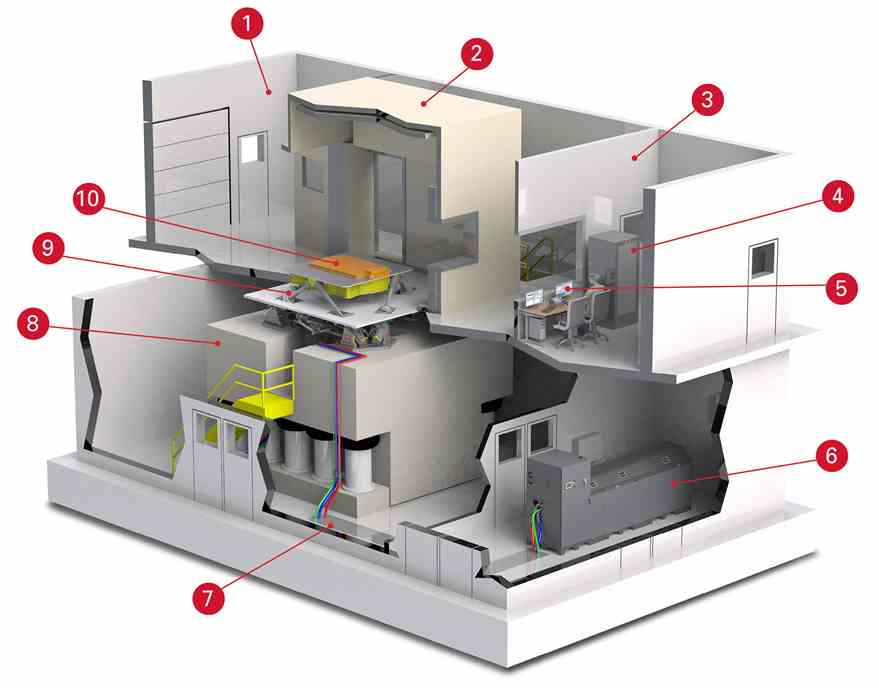

- Cellule d’essai
- enceinte climatique
- Salle de contrôle
- Contrôleur FlexTest
- Logiciel RPC Pro
- Groupe hydraulique SilentFlo
- Conduite rigide
- Masse sismique
- Système MAST
- Éprouvette pour batterie lithium-ion
|
unités |
353.10 |
|
|
Dimensions de la table |
mm |
Diamètre de 1,0 |
|
pi |
Diamètre de 3,3 |
|
|
Fréquence de simulation (table nue) |
Hz |
0,8-500 |
|
Fréquence de simulation (charge utile maximale) |
Hz |
0,8-250 |
|
Charge utile maximale |
kg |
500 |
|
lb |
1 102 |
|
|
Schéma de montage de la table |
mm |
100 x 100 |
|
po |
3,94 x 3,94 |
|
|
Force maximale du vérin 172 bar - 353.10 |
kN |
22,2 |
|
kip |
5,0 |
|
|
Déplacement linéaire |
||
|
Verticale (Z) |
± mm |
36 |
|
± po |
1,42 |
|
|
Latérale (Y) |
± mm |
31 |
|
± po |
1,22 |
|
|
Longitudinale (X) |
± mm |
35 |
|
± po |
1,38 |
|
|
Déplacement angulaire |
||
|
Roulis |
± deg |
4,6 |
|
Tangage |
± deg |
4,1 |
|
Lacet |
± deg |
3,5 |
|
Vitesse linéaire |
||
|
Verticale (Z) |
mm/s |
950 |
|
po/s |
37,4 |
|
|
Latérale (Y) |
mm/s |
850 |
|
po/s |
33,47 |
|
|
Longitudinale (X) |
mm/s |
850 |
|
po/s |
33,47 |
|
|
Vitesse angulaire |
||
|
Roulis |
deg/s |
140 |
|
Tangage |
deg/s |
130 |
|
Lacet |
deg/s |
105 |
|
Accélération linéaire (table nue) |
||
|
Verticale (Z) |
g |
27,0 |
|
Latérale (Y) |
g |
19,5 |
|
Longitudinale (X) |
g |
21,0 |
|
Accélération linéaire (charge utile maximale) |
||
|
Verticale (Z) |
g |
10,0 |
|
Latérale (Y) |
g |
7,0 |
|
Longitudinale (X) |
g |
7,8 |
|
unités |
353.20 |
353.20 |
|
|
Dimensions de la table |
mm |
Diamètre de 2,0 |
2,2 x 2,2 |
|
pi |
Diamètre de 6,8 |
7,2 x 7,2 |
|
|
Fréquence de simulation (table nue) |
Hz |
0,8-150 |
0,8-150 |
|
Fréquence de simulation (charge utile maximale) |
Hz |
0,8-100 |
0,8-100 |
|
Charge utile maximale |
kg |
680 |
680 |
|
lbs |
1 499 |
1 499 |
|
|
Schéma de montage de la table |
mm |
100 x 100 |
100 x 100 |
|
po |
3,94 x 3,94 |
3,94 x 3,94 |
|
|
Force maximale du vérin 172 bar - 353,10 |
kN |
70,6 |
70,6 |
|
kip |
15,9 |
15,9 |
|
|
Déplacement linéaire |
|||
|
Verticale (Z) |
± mm |
145 |
145 |
|
± po |
5,71 |
5,71 |
|
|
Latérale (Y) |
± mm |
115 |
115 |
|
± po |
4,53 |
4,53 |
|
|
Longitudinale (X) |
± mm |
130 |
130 |
|
± po |
5,12 |
5,12 |
|
|
Déplacement angulaire |
|||
|
Roulis |
± deg |
8,5 |
8,5 |
|
Tangage |
± deg |
7,5 |
7,5 |
|
Lacet |
± deg |
6 |
6 |
|
Vitesse linéaire |
|||
|
Verticale (Z) |
mm/s |
1 200 |
1 200 |
|
po/s |
47,24 |
47,24 |
|
|
Latérale (Y) |
mm/s |
900 |
900 |
|
po/s |
35,43 |
35,43 |
|
|
Longitudinale (X) |
mm/s |
1 000 |
1 000 |
|
po/s |
39,37 |
39,37 |
|
|
Vitesse angulaire |
|||
|
Roulis |
deg/s |
78 |
78 |
|
Tangage |
deg/s |
70 |
70 |
|
Lacet |
deg/s |
50 |
50 |
|
Accélération linéaire (table nue) |
|||
|
Verticale (Z) |
g |
18,1 |
16,0 |
|
Latérale (Y) |
g |
14,1 |
12,5 |
|
Longitudinale (X) |
g |
16,7 |
14,8 |
|
Accélération linéaire (charge utile maximale) |
|||
|
Verticale (Z) |
g |
11,1 |
10,3 |
|
Latérale (Y) |
g |
8,6 |
8,0 |
|
Longitudinale (X) |
g |
10,2 |
9,5 |
|
unités |
353.20 HP |
353.20 HP |
|
|
Dimensions de la table |
mm |
Diamètre de 2,0 |
2,2 x 2,2 |
|
pi |
Diamètre de 6,8 |
7,2 x 7,2 |
|
|
Fréquence de simulation (table nue) |
Hz |
0,8-150 |
0,8-150 |
|
Fréquence de simulation (charge utile maximale) |
Hz |
0,8-100 |
0,8-100 |
|
Charge utile maximale |
kg |
1 000 |
1 000 |
|
lb |
2 205 |
2 205 |
|
|
Schéma de montage de la table |
mm |
100 x 100 |
100 x 100 |
|
po |
3,94 x 3,94 |
3,94 x 3,94 |
|
|
Force maximale du vérin 172 bar - 353,10 |
kN |
70,6 |
70,6 |
|
kip |
15,9 |
15,9 |
|
|
Déplacement linéaire |
|||
|
Verticale (Z) |
± mm |
140 |
140 |
|
± po |
5,51 |
5,51 |
|
|
Latérale (Y) |
± mm |
110 |
110 |
|
± po |
4,33 |
4,33 |
|
|
Longitudinale (X) |
± mm |
125 |
125 |
|
± po |
4,92 |
4,92 |
|
|
Déplacement angulaire |
|||
|
Roulis |
± deg |
8 |
8 |
|
Tangage |
± deg |
7 |
7 |
|
Lacet |
± deg |
5,5 |
5,5 |
|
Vitesse linéaire |
|||
|
Verticale (Z) |
mm/s |
1 200 |
1 200 |
|
po/s |
47,24 |
47,24 |
|
|
Latérale (Y) |
mm/s |
900 |
900 |
|
po/s |
35,43 |
35,43 |
|
|
Longitudinale (X) |
mm/s |
1 000 |
1 000 |
|
po/s |
39,37 |
39,37 |
|
|
Vitesse angulaire |
|||
|
Roulis |
deg/s |
78 |
78 |
|
Tangage |
deg/s |
70 |
70 |
|
Lacet |
deg/s |
50 |
50 |
|
Accélération linéaire (table nue) |
|||
|
Verticale (Z) |
g |
18,1 |
16,0 |
|
Latérale (Y) |
g |
14,1 |
12,5 |
|
Longitudinale (X) |
g |
16,7 |
14,8 |
|
Accélération linéaire (charge utile maximale) |
|||
|
Verticale (Z) |
g |
9,4 |
8,8 |
|
Latérale (Y) |
g |
7,3 |
6,8 |
|
Longitudinale (X) |
g |
8,7 |
8,1 |
|
unités |
353.50 |
|
|
Dimensions de la table |
mm |
2,5 x 2,5 |
|
pi |
8,2 x 8,2 |
|
|
Fréquence de simulation (table nue) |
Hz |
0,8-100 |
|
Fréquence de simulation (charge utile maximale) |
Hz |
0,8-100 |
|
Charge utile maximale |
kg |
3 000 |
|
lbs |
6 600 |
|
|
Schéma de montage de la table |
mm |
200 x 200 |
|
po |
7,9 x 7,9 |
|
|
Force maximale du vérin 172 bar - 353,10 |
kN |
250 |
|
kip |
56,2 |
|
|
Déplacement linéaire |
||
|
Verticale (Z) |
± mm |
164 |
|
± po |
6,46 |
|
|
Latérale (Y) |
± mm |
170 |
|
± po |
6,69 |
|
|
Longitudinale (X) |
± mm |
200 |
|
± po |
7,87 |
|
|
Déplacement angulaire |
||
|
Roulis |
± deg |
10 |
|
Tangage |
± deg |
10 |
|
Lacet |
± deg |
8,4 |
|
Vitesse linéaire |
||
|
Verticale (Z) |
mm/s |
2 180 |
|
po/s |
85,83 |
|
|
Latérale (Y) |
mm/s |
1 800 |
|
po/s |
70,87 |
|
|
Longitudinale (X) |
mm/s |
1 740 |
|
po/s |
68,5 |
|
|
Vitesse angulaire |
||
|
Roulis |
deg/s |
110 |
|
Tangage |
deg/s |
110 |
|
Lacet |
deg/s |
90 |
|
Accélération linéaire (table nue) |
||
|
Verticale (Z) |
g |
16,0 |
|
Latérale (Y) |
g |
8,5 |
|
Longitudinale (X) |
g |
7,5 |
|
Accélération linéaire (charge utile maximale) |
||
|
Verticale (Z) |
g |
9,5 |
|
Latérale (Y) |
g |
5,5 |
|
Longitudinale (X) |
g |
6,0 |
|
unités |
354.20 |
|
|
Dimensions de la table |
mm |
2,2 x 2,2 |
|
pi |
7,2 x 7,2 |
|
|
Fréquence de simulation (table nue) |
Hz |
0,8-100 |
|
Fréquence de simulation (charge utile maximale) |
Hz |
0,8-100 |
|
Charge utile maximale |
kg |
2 000 |
|
lb |
4 409 |
|
|
Schéma de montage de la table |
mm |
100 x 100 |
|
po |
3,94 x 3,94 |
|
|
Force maximale du vérin 172 bar - 353,10 |
kN |
67 |
|
kip |
15.1 |
|
|
Déplacement linéaire |
||
|
Verticale (Z) |
± mm |
140 |
|
± po |
5,51 |
|
|
Latérale (Y) |
± mm |
110 |
|
± po |
4,33 |
|
|
Longitudinale (X) |
± mm |
125 |
|
± po |
4,92 |
|
|
Déplacement angulaire |
||
|
Roulis |
± deg |
9 |
|
Tangage |
± deg |
8 |
|
Lacet |
± deg |
6 |
|
Vitesse linéaire |
||
|
Verticale (Z) |
mm/s |
1 700 |
|
po/s |
66,93 |
|
|
Latérale (Y) |
mm/s |
1 300 |
|
po/s |
51,18 |
|
|
Longitudinale (X) |
mm/s |
1 350 |
|
po/s |
53,15 |
|
|
Vitesse angulaire |
||
|
Roulis |
deg/s |
78 |
|
Tangage |
deg/s |
70 |
|
Lacet |
deg/s |
50 |
|
Accélération linéaire (table nue) |
||
|
Verticale (Z) |
g |
15,9 |
|
Latérale (Y) |
g |
11,6 |
|
Longitudinale (X) |
g |
12,8 |
|
Accélération linéaire (charge utile maximale) |
||
|
Verticale (Z) |
g |
6,0 |
|
Latérale (Y) |
g |
4,2 |
|
Longitudinale (X) |
g |
4,8 |
|
unités |
353.10 |
353.20 |
353.20 HP |
353.20 |
353.20 HP |
353.50 |
354.20 |
|
|
Dimensions de la table |
mm |
Diamètre de 1,0 |
Diamètre de 2,0 |
Diamètre de 2,0 |
2,2 x 2,2 |
2,2 x 2,2 |
2,5 x 2,5 |
2,2 x 2,2 |
|
pi |
Diamètre de 3,3 |
Diamètre de 6,8 |
Diamètre de 6,8 |
7,2 x 7,2 |
7,2 x 7,2 |
8,2 x 8,2 |
7,2 x 7,2 |
|
|
Fréquence de simulation (table nue) |
Hz |
0,8 à 500 |
0,8 à 150 |
0,8 à 150 |
0,8 à 150 |
0,8 à 150 |
0,8 à 100 |
0,8 à 100 |
|
Fréquence de simulation (charge utile maximale) |
Hz |
0,8 à 250 |
0,8 à 100 |
0,8 à 100 |
0,8 à 100 |
0,8 à 100 |
0,8 à 100 |
0,8 à 100 |
|
Charge utile maximale |
kg |
500 |
680 |
1 000 |
680 |
1 000 |
3 000 |
2 000 |
|
lb |
1 102 |
1 499 |
2 205 |
1 499 |
2 205 |
6 600 |
4 409 |
|
|
Schéma de montage de la table |
mm |
100 x 100 |
100 x 100 |
100 x 100 |
100 x 100 |
100 x 100 |
200 x 200 |
100 x 100 |
|
po |
3,94 x 3,94 |
3,94 x 3,94 |
3,94 x 3,94 |
3,94 x 3,94 |
3,94 x 3,94 |
7,9 x 7,9 |
3,94 x 3,94 |
|
|
Force maximale du vérin 172 bar - 353.10 |
kN |
22,2 |
70,6 |
70,6 |
70,6 |
70,6 |
250 |
67 |
|
kip |
5,0 |
15,9 |
15,9 |
15,9 |
15,9 |
56,2 |
15,1 |
|
|
Déplacement linéaire |
||||||||
|
Verticale (Z) |
± mm |
36 |
145 |
140 |
145 |
140 |
164 |
140 |
|
± po |
1,42 |
5,71 |
5,51 |
5,71 |
5,51 |
6,46 |
5,51 |
|
|
Latérale (Y) |
± mm |
31 |
115 |
110 |
115 |
110 |
170 |
110 |
|
± po |
1,22 |
4,53 |
4,33 |
4,53 |
4,33 |
6,69 |
4,33 |
|
|
Longitudinale (X) |
± mm |
35 |
130 |
125 |
130 |
125 |
200 |
125 |
|
± po |
1,38 |
5,12 |
4,92 |
5,12 |
4,92 |
7,87 |
4,92 |
|
|
Déplacement angulaire |
||||||||
|
Roulis |
± deg |
4,6 |
8,5 |
8 |
8,5 |
8 |
10 |
9 |
|
Tangage |
± deg |
4,1 |
7,5 |
7 |
7,5 |
7 |
10 |
8 |
|
Lacet |
± deg |
3,5 |
6 |
5,5 |
6 |
5,5 |
8,4 |
6 |
|
Vitesse linéaire |
||||||||
|
Verticale (Z) |
mm/s |
950 |
1 200 |
1 200 |
1 200 |
1 200 |
2 180 |
1 700 |
|
po/s |
37,4 |
47,24 |
47,24 |
47,24 |
47,24 |
85,83 |
66,93 |
|
|
Latérale (Y) |
mm/s |
850 |
900 |
900 |
900 |
900 |
1 800 |
1 300 |
|
po/s |
33,47 |
35,43 |
35,43 |
35,43 |
35,43 |
70,87 |
51,18 |
|
|
Longitudinale (X) |
mm/s |
850 |
1 000 |
1 000 |
1 000 |
1 000 |
1 740 |
1 350 |
|
po/s |
33,47 |
39,37 |
39,37 |
39,37 |
39,37 |
68,5 |
53,15 |
|
|
Vitesse angulaire |
||||||||
|
Roulis |
deg/s |
140 |
78 |
78 |
78 |
78 |
110 |
78 |
|
Tangage |
deg/s |
130 |
70 |
70 |
70 |
70 |
110 |
70 |
|
Lacet |
deg/s |
105 |
50 |
50 |
50 |
50 |
90 |
50 |
|
Accélération linéaire (table nue) |
||||||||
|
Verticale (Z) |
g |
27,0 |
18,1 |
18,1 |
16,0 |
16,0 |
16,0 |
15,9 |
|
Latérale (Y) |
g |
19,5 |
14,1 |
14,1 |
12,5 |
12,5 |
8,5 |
11,6 |
|
Longitudinale (X) |
g |
21,0 |
16,7 |
16,7 |
14,8 |
14,8 |
7,5 |
12,8 |
|
Accélération linéaire (charge utile maximale) |
||||||||
|
Verticale (Z) |
g |
10,0 |
11,1 |
9,4 |
10,3 |
8,8 |
9,5 |
6,0 |
|
Latérale (Y) |
g |
7,0 |
8,6 |
7,3 |
8,0 |
6,8 |
5,5 |
4,2 |
|
Longitudinale (X) |
g |
7,8 |
10,2 |
8,7 |
9,5 |
8,1 |
6,0 |
4,8 |
TIREZ LE MEILLEUR PARTI DE VOTRE INVESTISSEMENT
Nos experts sont là pour vous aider à rester opérationnels.
Produits, pièces ou accessoires connexes
Logiciel RPC® Connect
Contrôleurs FlexTest®
Système de torsion en rotation modèle 814
Systèmes d’essais de direction
Distributeurs hydrauliques série 295
Groupes hydrauliques SilentFlo™ 515 & 525 (HPU)
Vous cherchez plus de produits ?
Accédez à la recherche de solutionsContactez un représentant MTS dès aujourd’hui
Vous souhaitez obtenir un devis ou plus d’informations ? Nous sommes là pour vous aider. Demander un devisRessources
Le logiciel RPC Connect de nouvelle génération est désormais disponible !
Josh Hernandez marque le début de l’ère RPC Connect dans les…
Présentation du FlexTest Elite Performance
Augmenter le nombre de canaux, le débit du système et la …
La route vers RPC Connect
Cody Johnson explore le logiciel RPC - passé, présent et fut…
Les origines du RPC avec le Dr Glen Grenier
Q et A avec le pionnier des essais de durabilité sur la mont…
Séminaire sur les véhicules hors route
Explorer les technologies et l…
Conception de bancs d’essai
Concevez vos propres bancs d’essai de composants et de sous-…
Programme d’entretien des liquides
Gestion de l’échantillonnage, de l’analyse et de la revue…
