Dispositifs de cisaillement Fundamental

Les dispositifs de cisaillement Fundamental sont des dispositifs à prix avantageux pour les charges de cisaillement à force élevée des métaux soudés et des matériaux de construction. Ils sont disponibles dans des puissances nominales de 300, 600 et 1000 kN.

Applications

Spécimens d’essai

Voir toutes les informations sur le produit Obtenir un devis

Informations complètes sur le produit

DISPOSITIFS DE CISAILLEMENT POUR SYSTÈMES DE LA SÉRIE 60 (StH)

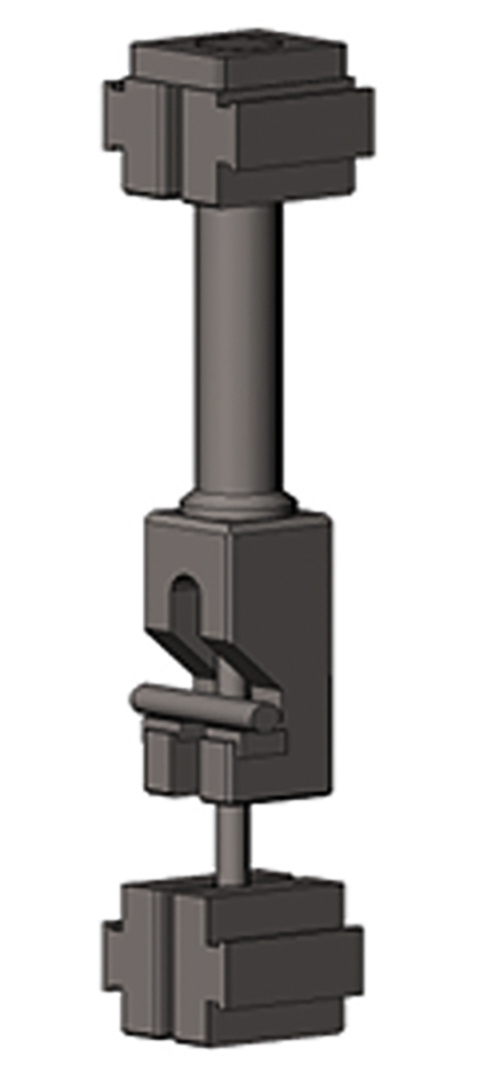

Dispositifs de cisaillement MTS Fundamental
MODÈLE	TYPE	FORCE CAPACITÉ	POIDS	SPÉCIMEN AMPLITUDE	BÂTIS COMPATIBLES	INDICE DE TEMPÉRATURE	FIXATION TYPE
F-JJW305A1	Dispositif de cisaillement	300 kN	4.95 kg	Diamètre vertical :	C64.305	0° C (32° F) à	Montage sur broche
				5-12 mm, 14 mm,		50°C (122°F)
				16 mm
				Diamètre horizontal :
				5-12 mm
F-JJW605A1	Dispositif de cisaillement	600 kN	4.95 kg	Diamètre vertical :	C64.605	0° C (32° F) à	Montage sur broche
				5-12 mm, 14 mm,		50°C (122°F)
				16 mm
				Diamètre horizontal :
				5-12 mm
F-JJW106A1	Dispositif de cisaillement	1 000 kN	4.95 kg	Diamètre vertical :	C64.106	0° C (32° F) à	Montage sur broche
				5-12 mm, 14 mm,		50°C (122°F)
				16 mm
				Diamètre horizontal :
				5-12 mm
F-JJ106A1	Dispositif de cisaillement	600 kN	5.1 kg	Diamètre vertical :	C64.605	0° C (32° F) à	Montage sur broche
				Têtes de dispositif		50°C (122°F)

Têtes de dispositif de cisaillement
MODÈLE	MORS COMPATIBLES	DIAMÈTRE DE LA TÊTE DE CISAILLEMENT	FORCE NOMINALE
F-JJ106A1.01-01	F-JJ106A1	^φ10 mm	1 000 kN
F-JJ106A1.01-02	F-JJ106A1	15 mm	1 000 kN
F-JJ106A1.01-03	F-JJ106A1	20 mm	1 000 kN
