Le nouvel outil basé sur un modèle dans le logiciel AeroPro minimise les erreurs des bancs d'essai pour accélérer les tests complexes et dynamiques de grandes sous-structures aérospatiales.
Spencer Neitz - Ingénieur en intégration système démontre la Compensation Assistée par Modèle (MAC), un nouvel outil dans AeroPro conçu pour minimiser les erreurs de contrôle afin que des tests complexes et dynamiques de grandes sous-structures puissent être réalisés à des vitesses beaucoup plus rapides. En utilisant une poutre de flexion à quatre actionneurs, il applique MAC lors d'un test sinusoïdal, ce qui entraîne une réduction spectaculaire des erreurs du banc d'essai. Moins d'erreurs permettent des tests plus rapides - sur un grand article de test aérospatial avec une configuration complexe de dizaines d'actionneurs, ces vitesses accrues pourraient réduire les temps de test de semaines, mois, voire années.

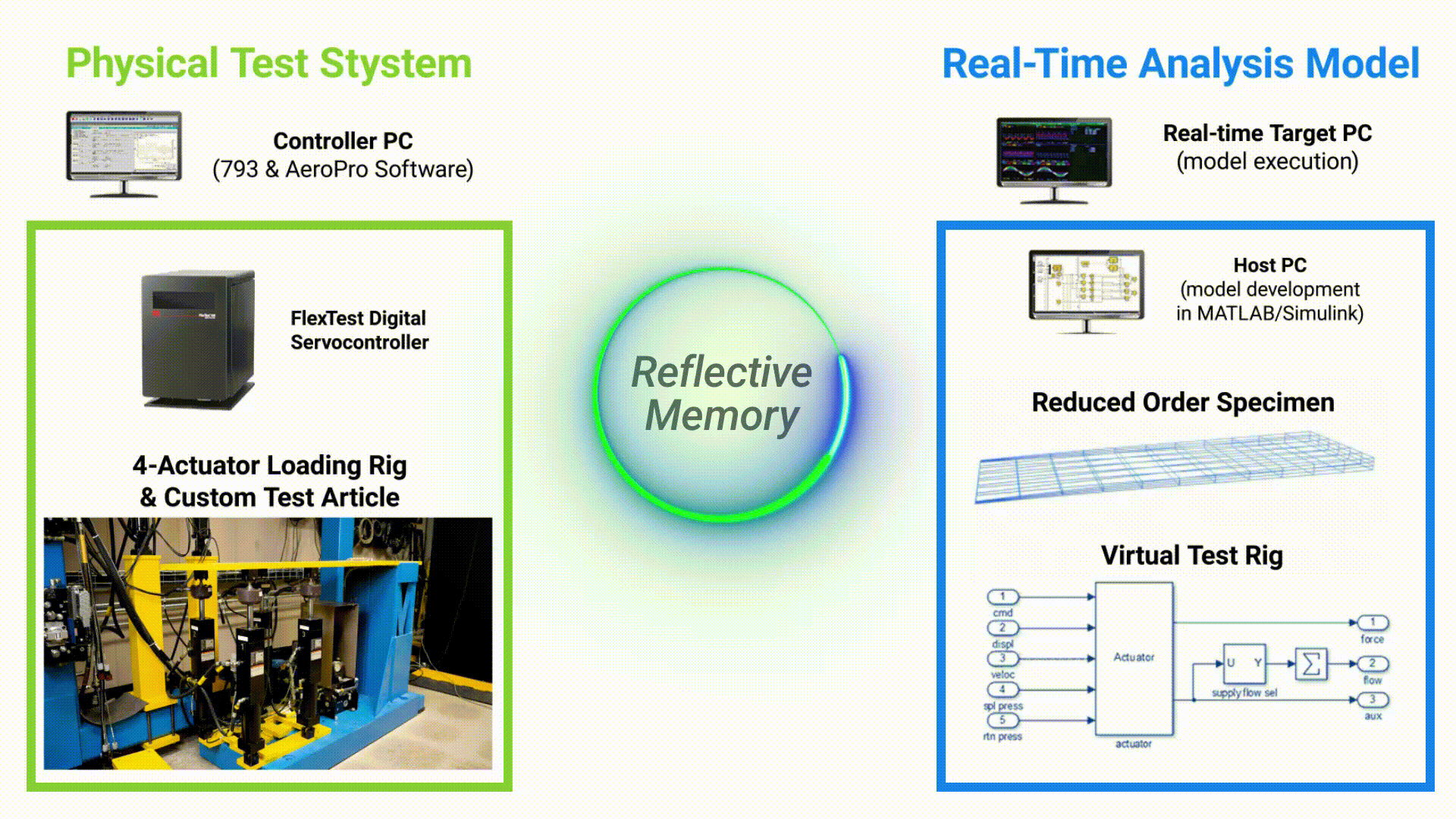

Introduit dans AeroPro 7.60, MAC utilise un modèle d'analyse en temps réel, comprenant un modèle réduit d'échantillon et un banc d'essai virtuel, fonctionnant en synchronisation avec un système d'essai physique via une mémoire réflexive haute vitesse partagée.
Les commandes de vanne nécessaires pour corriger les erreurs proviennent du modèle d'analyse et sont appliquées sur le banc d'essai physique. Les signaux de force et de déplacement circulent du banc vers le modèle, et le processus se répète à chaque tic d'horloge.

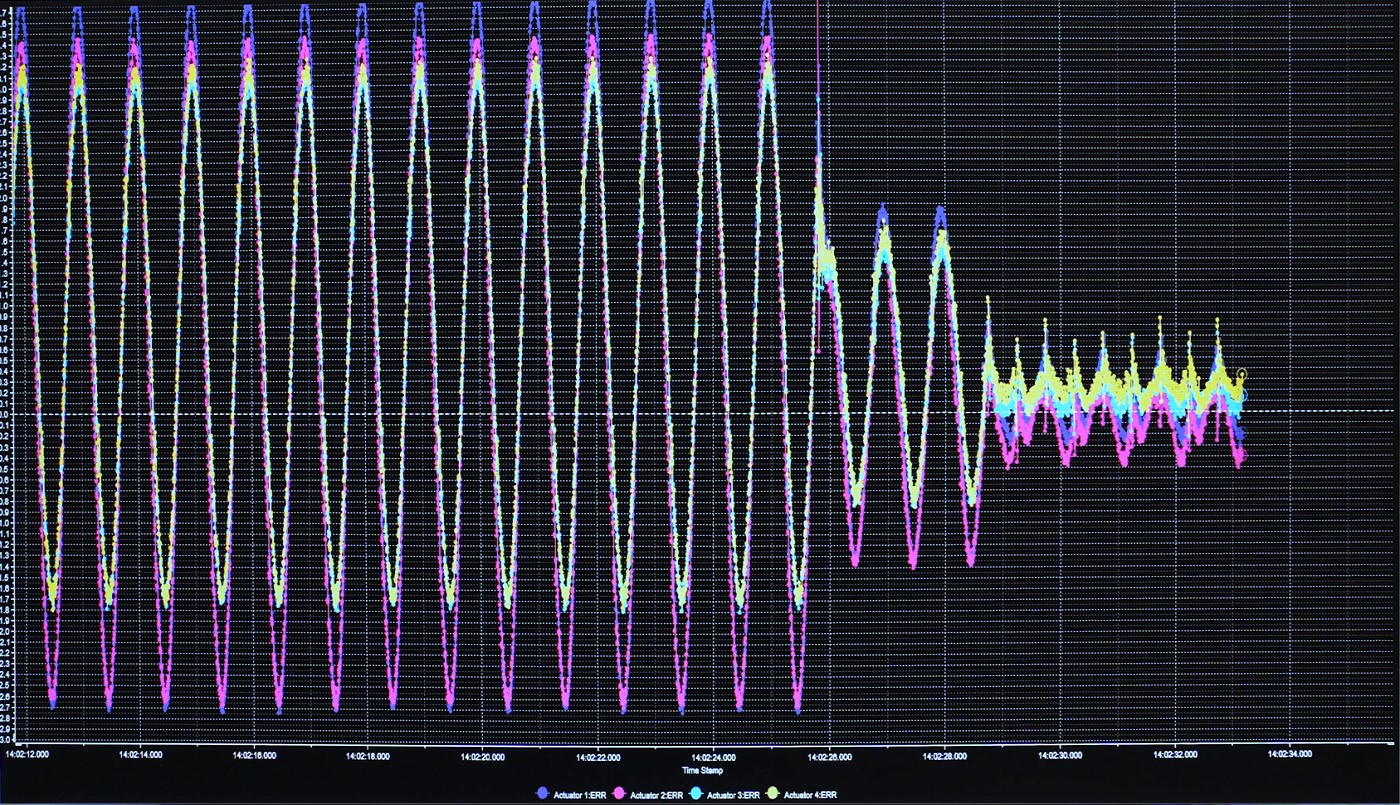

Un graphique des erreurs du test sinusoïdal effectué sur la poutre de flexion montre la réduction immédiate et significative des erreurs sur les quatre actionneurs dès l'application de la compensation assistée par modèle (MAC).
