Q: EMAシステムとは何ですか?また、なぜMTSは次世代の再設計に着手したのですか?

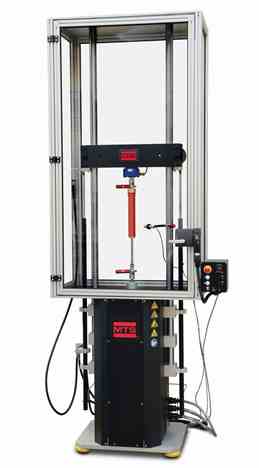

A: EMA製品ラインは、MTSのダンパー試験製品ポートフォリオの一部で、試験用途(NVH、性能、耐久性)および駆動技術(電気、サーボ油圧)で分類されます。EMA(電磁アクチュエーション)製品は、ダンパー性能の特性評価を行うために使用される電動駆動式の試験システムです。このシステムは、高応答性のリニア電気アクチュエータを搭載しており、ダンパーメーカーやOEMが要求する精度とデータ品質を提供します。エネルギー効率が良く、設置、操作、メンテナンスが簡単です。次世代EMAは、新しい、よりコスト競争力のあるシステム設計を開発するという取り組みから生まれ、従来のEMAの実績ある性能、運用効率、使いやすさを維持しながら改善されました。

Q: MTSはどのようにしてEMA設計のコスト競争力を改善したのですか?
A: 我々は、さまざまなアプローチを通じて、従来の設計に比べてコスト競争力のあるEMA Gen 2を実現しました。まず、全体設計を簡素化して機械部品の数を減らし、EMA Gen 2を製造しやすくし、機械および電気組立の労力を削減しました。次に、材料費を削減し、重要なシステム部品の新しい供給業者を調達しました。最後に、EMA荷重フレームにいくつかの機械的改善を加え、特にアクチュエータベアリングの設計を強化しました。
Q: 新しいアクチュエータベアリング設計の利点は何ですか?
A: 新しい設計の構成は、アクチュエータベアリングを適切に取り付けて調整するために必要な時間と労力を大幅に削減し、荷重フレームの組立が容易になります。また、新しいベアリングはモーターと磁石の取り付けを簡素化し、材料費と労働コストをさらに削減します。この新しい設計の利点は、生産にとどまらず、従来のEMAシステムの数少ないメンテナンス問題の一つである周期的な再調整の必要性を減らすことができます。加えて、上部ベアリングには荷重フレームを分解せずにアクセスできるため、メンテナンスや交換が容易になりました。この新しい設計によりベアリングの寿命も延び、アライメント不良による摩擦が減少するため、システムの寿命を通じて一貫した性能が保証されます。全体として、この新しいアクチュエータベアリング設計を採用することで、より高品質な試験システムが実現され、より良い結果が期待できます。
Q: コスト競争力の改善に加えて、次世代EMAの再設計は従来モデルと何が異なりますか?
A: EMA Gen 2の再設計プロセスにより、EMAシステムのコントロール、ソフトウェア、通信、電源キャビネットおよび電子機器、荷重フレームに多くの重要な改善を組み込む機会が得られました。10年以上の顧客およびダンパー業界からのフィードバックに基づいて、これらの改善により、EMA Gen 2はデータ整合性の向上、ユーティリティの拡大、運用効率の向上、メンテナンス性、耐久性、安全性の改善によって従来のモデルと差別化されます。
Q: 再設計によりEMAシステムのコントローラーおよびアプリケーションソフトウェアはどのように改善されましたか?
A: FlexTest®コントローラーとMTSダンパーソフトウェアをEMA Gen 2システムに標準搭載することにしました。これにより、顧客はいくつかの利点を享受できます。まず、すべてのMTSダンパーシステムで標準コントローラーを使用することで、ラボのメンテナンスが簡素化され、運用効率が向上します。顧客は、ラボで使用するさまざまな試験機器に対して、単一のコントローラープラットフォームとアプリケーションソフトウェアを確立したいと考えています。次に、FlexTestコントローラーは、従来のEMAシステムで使用されていたShock 6システムよりも高度な機能を提供します。例えば、追加のIOおよびトランスデューサーコンディショニング機能により、FlexTestはアダプティブダンパーのテストのためにマルチチャネル制御を提供できます。FlexTestコントローラーは、RPCロードプロファイルの再生やダンパーテストをハイブリッドシミュレーション実験に統合することも可能で、EMAのテストとシミュレーションのユーティリティを大幅に拡張します。MTSダンパーソフトウェアも、特にカスタムおよび任意の波形再生に関して、従来のShock 6アプリケーションよりも多くの機能を提供します。
Q: 再設計はEMAシステムの通信をどのように改善しましたか?
A: EMA Gen 2はEtherCAT対応で、コントローラー、電源キャビネット、システムモータードライブ間のデジタル通信が向上しました。EtherCAT通信は業界標準となり、ノイズを減らし、信号とデータの整合性を改善します。EtherCAT対応のモータードライブには、安全なトルクオフの冗長機能も搭載され、PLD認定の安全性を提供します。さらに、EtherCAT通信はケーブルを簡素化し、コントローラーと電源キャビネットを接続するために1本のイーサネットケーブルだけで済みます。
Q: EMA Gen 2の再設計により、システム電源キャビネットにどのような改善がありましたか?
A: EMA Gen 2電源キャビネットは、従来のEMAよりも広い範囲の電圧に対応しています。従来のEMAは220ボルト三相を必要とし、多くの顧客はシステムの設置および運用のために降圧トランスを取得する必要がありました。現在、さまざまな電源オプションを提供することで、顧客はトランスを使用せずにドライブを接続し、システムを使用できるようになりました。また、再設計プロセスでは、電気ノイズの分離機会も明らかになりました。これには、エンコーダ信号ケーブルと電力ケーブルの分離が含まれており、ノイズの削減、接地の改善、より良いコマンドおよびフィードバック信号、データ品質、およびデータ整合性が期待されます。さらに、EMA Gen 2電源キャビネットには前面アクセス設計が採用されており、試験室やトレーラーアプリケーションでのフリースタンディングまた は壁掛け設置が便利です。
Q: 10年にわたる顧客のフィードバックにより、機械的荷重フレームにどのような改善がありましたか?
A: 長年にわたり、オペレーターがアクチュエータをエンドストップに強く押し込むことで従来のEMAシステムが損傷するケースを見てきました。このような状況に対応するために、衝撃力を吸収し、アクチュエータの損傷の可能性を減らすことができる新しく大きなエンドストップバンパーを設計しました。これらの大きなバンパーはEMA Gen 2フレームベースの高さを増加させますが、試験片の取り付けや取り外しに便利なプラットフォームであることには変わりありません。この高いフレームベースは、従来のEMAシステムとGen 2 EMAシステムの物理的な違いの中で、わずかに目立つ点の1つです。
Q: 次世代EMAは従来のEMAの性能能力に匹敵しますか?
A: はい、EMA Gen 2は従来のEMAシステムと同等、場合によってはそれを超える性能能力を提供します。お客様がダンパー性能の特性評価に好まれるコアリニア電気アクチュエータを維持し、最大力、最大速度、ストローク、試験周波数範囲は従来のEMAモデルと同じです。実際、我々は新しい設計においてデジタルエンコーダの精度が向上し、よりクリーンで正確な試験データが得られると考えています。性能を維持するだけでなく、EMA Gen 2は従来のEMAフレームの多くの特徴と全体的なサイズも維持しています。フットプリントと標準カラムの高さは同じままで、新しいEMAは従来のEMAと同じラボスペースにぴったりフィットします。さらに、EMA Gen 2は、CE認証の安全囲い、電気および空気圧リフトロック、空気圧静的支持、オプションのカラム高さ、床隔離アセンブリなど、従来のEMAと同じオプションを保持します。
Q: 次世代EMA製品ラインは、従来のEMAラインと同じ3つのモデルで構成されますか?
A: EMA Gen 2は、従来のEMAラインの3つのモデルを模倣しますが、システムアクチュエータの力の容量に基づいて、メートル法(kN)で新しい名前が付けられます。新しいEMA 9kNは従来のEMA 2Kに相当し、新しいEMA 18kNは従来のEMA 4Kに相当し、新しいEMA 27kNは従来のEMA 6Kに相当します。この命名規則は、MTSの他のダンパー試験システムと一致し、現場でEMA Gen 2と従来のEMAシステムを明確に区別するのに役立ちます。
Q: まとめとして、次世代EMA Gen 2システムについての議論から何を得るべきですか?新しいモデルはいつ利用可能になり、詳細についてはどのように学べますか?
A: 再設計の目的を達成しました。EMA Gen 2システムは、従来のEMAの実績ある性能と同等、場合によってはそれを超える性能を提供します。便利なEMAジオメトリを維持しつつ、新しいモデルは多用途なFlexTestコントローラー機能、EtherCAT通信、さまざまな機械的および電気的革新を活用して、試験データの整合性を向上させ、システムのユーティリティを拡大し、運用効率と安全性を向上させます。すべてがよりコスト競争力のある設計にまとめられています。本質的に、私たちは優れた製品をさらに良くしました。
新しいEMA 9kN、EMA 18kN、EMA 27kNモデルの生産と提供は2025年初頭に開始される予定です。次世代EMAの性能仕様と機能に関する完全な情報は、2025年初頭に予定されている正式な発表で伝えられます。それまでの間、EMA Gen 2を確保したい方は、最寄りのMTS営業担当者に連絡するか、オンラインで詳細をリクエストすることをお勧めします。
