Systèmes d'essais électrodynamiques Acumen®

Avec des capacités de force allant jusqu’à 12 kN ou jusqu’à des milli-Newtons, ces systèmes propres et silencieux permettent d’étendre les essais électrodynamiques écoénergétiques à de nombreuses applications. Les affichages visuels intuitifs et les graphiques logiciels du système simplifient la configuration, la surveillance et la modification des essais. Sa conception robuste offre une précision et une exactitude élevées.

Applications

Spécimens d’essai

Polymères
- Matériaux élastomères
- Élastomères
- Plastiques
- Polymères
- Caoutchouc

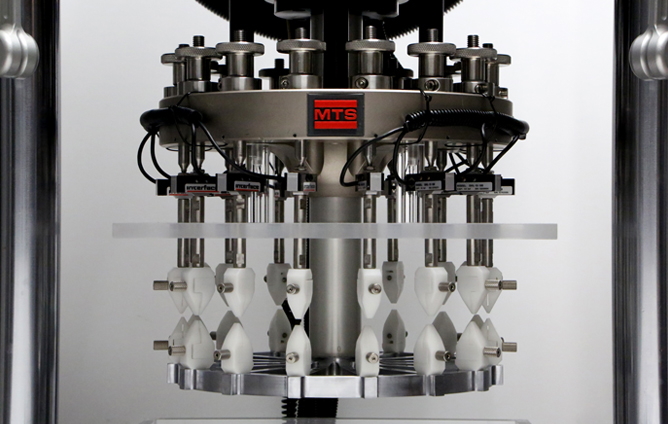

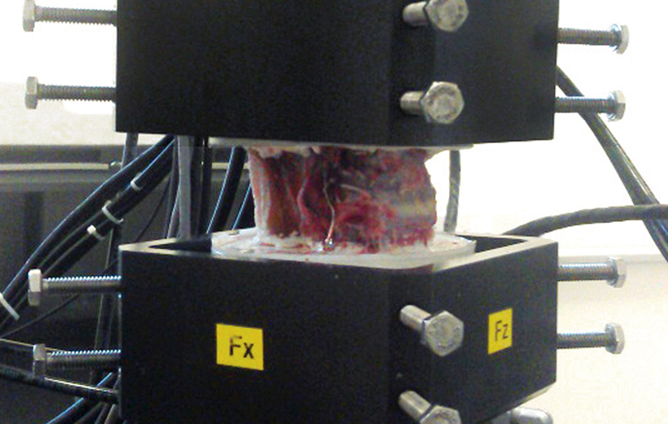

Biomatériaux et composants de dispositifs médicaux
Matériaux composites
- Fibre de carbone
- Matrice céramique
- Matériaux composites
- Matrice métallique
- Matrice polymère
Céramiques
Les produits de consommation et de conditionnement
Microélectronique

Normes d’essais

ISO 14801
ISO 6475
ASTM F1717
ASTM F2077
ISO 7206
ASTM 1440
ASTM F543
ASTM F1800
ISO 14879
ASTM F3140-17
ASTM D7028
ASTM D5992
ASTM D5023
ASTM D5024
ASTM D5026
ASTM D5418
ISO 6721-4
ISO 6721-5
ISO 1099
ASTM 466-96
ASTM 468-90
ASTM E606
ASTM D3479
ASTM E466
ASTM E2368
EUR 22281 EN
ASTM E647
ASTM E399
ASTM E1820
ASTM 399-17
ISO 6892
ASTM D412
ASTM D882
ASTM 527-2
ASTM 527-3
ISO 7800
ASTM A938
ASTM D1043
ASTM D5279
ASTM F383
ISO 5835
ISO 9268
ISO 80369-1
ISO 6721-12

Voir toutes les informations sur le produit Demander un devis

Caractéristiques principales du produit

Utilisation facile et intuitive

Installation, configuration, contrôle d’essai et modification simples

Résultats précis et reproductibles

Les algorithmes logiciels en instance de brevet permettent d’obtenir un réglage automatique

Écoénergétique

La commande électrique consomme moins d’énergie

Technologie innovante

Performances de pointe, avec une capacité de force jusqu’à 12 kN et des options axiales/en torsion

Comparaison des modèles

Acumen 1

Force dynamique : 1250 N (281 (lbf)
Force statique : 850 N (191 lbf)
Course dynamique du vérin : 70 mm (2,75 po)
De table

Acumen 3

Force dynamique : 3 000 N (670 lbf)
Force statique : 2 000 N (450 lbf)
Course dynamique du vérin : 70 mm (2,75 po)
Évaluation du couple dynamique : +/- 30 Nm (265 po-lb)
Évaluation du couple statique : +/- 21 Nm (185 po-lb)
De table
Disponible en configurations standard ou axiales/en torsion

Acumen 12

Force dynamique : 12 000 N (2 697 lbf)
Force statique : 8500 N (1910 lbf)
Course dynamique du vérin : 70 mm (2,75 po)
Évaluation du couple dynamique : +/- 120 Nm (1056 po-lb)
Évaluation du couple statique : +/- 84,8 Nm (746 po-lb)
Floor-standing
Disponible en configurations standard ou axiales/en torsion

Études de cas présentées

Orthofix - essai de nouveaux modèles de vis à os

Informations complètes sur le produit

Spécifications Acumen 1

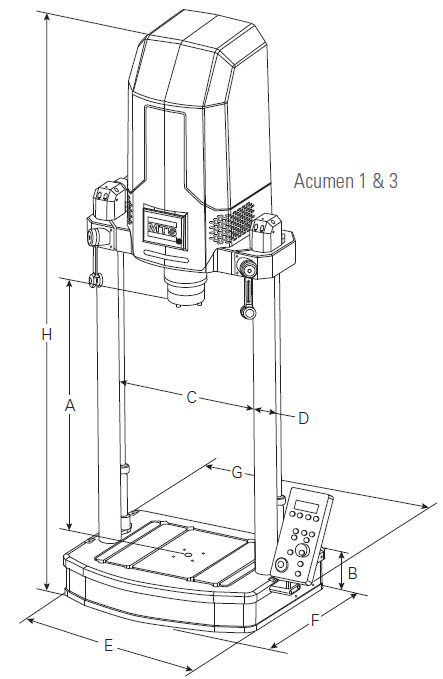

	DIAGRAMME	MODÈLE
SPÉCIFICATIONS DU BÂTI DE CHARGE¹	DÉTAIL	ACUMEN 1
Force dynamique²		1250 N (281 lbf)
Force statique²		850 N (191 lbf)
Course dynamique du vérin		70 mm (2,75 po)
Déplacement angulaire		–
Performance dynamique		≤100 Hz
Hauteur minimum de l’espace d’essai³	A	26 mm (1,02 po)
Hauteur maximum de l’espace d’essai⁴	A	603 mm (23,74 po)
Espace de travail⁵	B	133 mm (5,24 po)
Largeur de l’espace d’essai
(mesuré entre les colonnes)	C	375 mm (14,76 po)
Conception de l’embase		T-Slot
		(norme industrielle : 8 mm)
Diamètre de colonne	D	63,5 mm (2,5 po)
Largeur de l’empreinte au sol du bâti	E	550 mm (21,62 po)
Profondeur de l’empreinte au sol du bâti⁶	F	485 mm (19,09 po)
Largeur hors-tout⁶
(avec boîtier de commande monté sur le bâti)	G	679 mm (26,73 po)
Hauteur hors-tout⁷	H	1511 mm (59,49 po)
Poids		159 kg (350 lb)
Niveau sonore - typique⁸		47 dbA
Niveau sonore - maximum⁸		69 dbA
Montage		De table : Vertical
Capteur de force standard		Comp d’accélération 1,5 kN
Température de fonctionnement		+5 °C à +40 °C
Refroidissement		Air forcé automatisé
Prérequis électriques⁹	Tension – VCA	100-120 (200-240)
	Fréquence (Hz)	50 - 60
	Courant - Ampères	7 (4)
	Phase	Unique

tracé au trait mts acumen 3

Spécifications Acumen 3 et 12

	DIAGRAMME	MODÈLE
SPÉCIFICATIONS DU BÂTI DE CHARGE¹	DÉTAIL	ACUMEN 3	ACUMEN 3 A/T	ACUMEN 12	ACUMEN 12 A/T
Force dynamique²		3 000 N (670 lbf)	3 000 N (670 lbf)	12 000 N (2 697 lbf)	12 000 N (2 697 lbf)
Force statique²		2 000 N (450 lbf)	2 000 N (450 lbf)	8500 N (1910 lbf)	8500 N (1910 lbf)
Évaluation du couple dynamique		–	±30 Nm (265 po-lb)	–	±120 Nm (1056 po-lb)
Évaluation du couple statique		–	±21 Nm (185 po-lb)	–	±84,8 Nm (746 po-lb)
Course dynamique du vérin		70 mm (2,75 po)	70 mm (2,75 po)	70 mm (2,75 po)	70 mm (2,75 po)
Déplacement angulaire		–	±135°	–	±135°
			±20 révolutions		±20 révolutions
			0,001-100 tr/min		0,001-100 tr/min
			rotation continue		rotation continue
			à 350 tr/min		à 100 tr/min
Performance dynamique		≤100 Hz	≤100 Hz	≤100 Hz	≤100 Hz
Hauteur minimum de l’espace d’essai³	A	26 mm (1,02 po)	0 mm (0,00 po)	55 mm (2,17 po)	0 mm (0,00 po)
Hauteur maximum de l’espace d’essai⁴	A	819 mm (32.24 in)	603 mm (23,74 po)	985 mm (38,8 po)	810 mm (31,9 po)
Espace de travail⁵	B	133 mm (5,24 po)	133 mm (5,24 po)	815 mm (32,1 po)	815 mm (32,1 po)
Largeur de l’espace d’essai	C	460 mm (18,11 po)	460 mm (18,11 po)	460 mm (18,11 po)	460 mm (18,11 po)
(mesuré entre les colonnes)
Conception de l’embase		T-Slot	T-Slot	T-Slot	Fente en T
		(norme industrielle : 8 mm)	(norme industrielle : 8 mm)	(norme industrielle : 14mm)	(norme industrielle : 14 mm)
Diamètre de colonne	D	63,5 mm (2,5 po)	63,5 mm (2,5 po)	76,2 mm (3 po)	76,2 mm (3 po)
Largeur de l’empreinte au sol du bâti	E	634 mm (24,96 po)	634 mm (24,96 po)	651 mm (25,6 po)	651 mm (25,6 po)
Profondeur de l’empreinte au sol du bâti⁶	F	501 mm (19,72 po)	501 mm (19,72 po)	817 mm (32,2 po)	817 mm (32,2 po)
Largeur hors-tout⁶	G	764 mm (30,08 po)	764 mm (30,08 po)	805 mm (31,7 po)	805 mm (31,7 po)
(avec boîtier de commande monté sur le bâti)
Hauteur hors-tout⁷	H	1726 mm (67,95 po)	1726 mm (67,95 po)	2810 mm (110,7 po)	2810 mm (110,7 po)
Poids		188 kg (415 lb)	230 kg (507 lb)	953 kg (2100 lb)	1043 kg (2300 lb)
Niveau sonore - typique⁸		47 dbA	47 dbA	62	62
Niveau sonore - maximum⁸		69 dbA	69 dbA	78	78
Montage		De table : Vertical	De table : Vertical	Sol : Vertical	Sol : Vertical
Capteur de force standard		Comp d’accélération 3 kN	Comp d’accélération 3 kN	Comp d’accélération 12 kN	Comp d’accélération 12 kN
Température de fonctionnement		+5 °C à +40 °C	+5 °C à +40 °C	+5 °C à +40 °C	+5 °C à +40 °C
Refroidissement		Air forcé automatisé	Air forcé automatisé	Forcé automatisé	Forcé automatisé
				autonome	autonome
				refroidissement par eau	refroidissement par eau
Prérequis électriques⁹	Tension – VCA	200-240	200-240	200-240	200-240
	Fréquence (Hz)	50 - 60	50 - 60	50 - 60	50 - 60
	Courant - Ampères	10	20	38	38
	Phase	Unique	Unique	Unique	Unique

1. Les spécifications peuvent être modifiées sans préavis.
2. Vérifiable avec le test de ressort de compression MTS. Les performances peuvent varier en fonction du type d’essai, de la configuration de l’essai, de la fréquence, de l’éprouvette, de l’environnement et d’autres facteurs.
3. En assumant que le capteur de force standard du système est installé, que la traverse est entièrement abaissée et que le vérin est entièrement étendu jusqu’à l’extrémité de sa course dynamique.
4. En assumant que le capteur de force standard du système est installé, que la traverse est entièrement soulevée et que le vérin est entièrement rétracté jusqu’à l’extrémité de sa course dynamique.
5. De la table à la partie supérieure de la surface de travail, sans les coussinets isolants facultatifs.
6.Pour les systèmes avec boîtier de zone d’essai en option, ajoutez 98 mm (3,8 po) à la dimension F et 45 mm (1,8 po) à la dimension G pour les dimensions globales du système.
7. Mesurée avec la traverse entièrement soulevée, sans les coussinets isolants facultatifs.
8. Utilisation habituelle à 1 m, champ libre. Le niveau sonore varie en fonction du type d’essai, de l’éprouvette, de l’environnement et d’autres facteurs.
9. Intensité nominale de Acumen 1 avec une tension de 100 (200) V CA. Intensité nominale de Acumen 3 avec une tension de 200 V CA.
